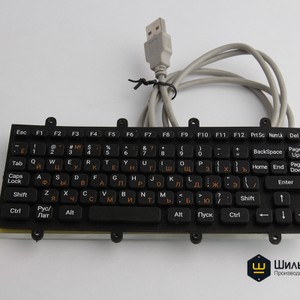

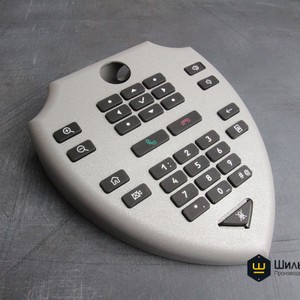

Силиконовые клавиатуры

Разработаем и изготовим силиконовые изделия для систем контроля доступа, охранно-пожарной сигнализации,телекоммуникационного оборудования и систем управления.
Минимальная сумма* заказа 50000 рублей. *включает в себя изготовление оснастки для производства - алюминиевую форму.

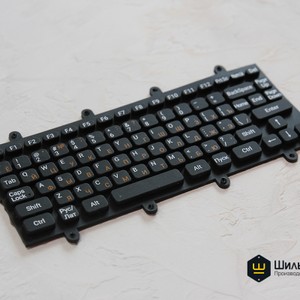

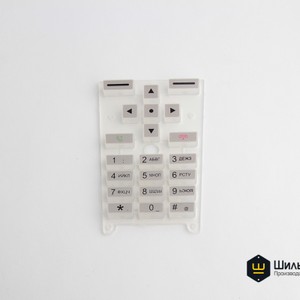

-0 Шелкотрафаретная печать изображений специальными красками с последующей термообработкой
-0 Маркировка с помощью лазерного маркера

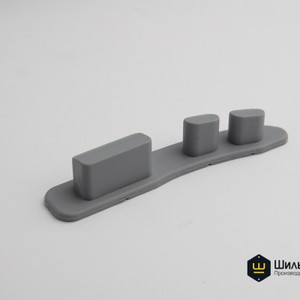

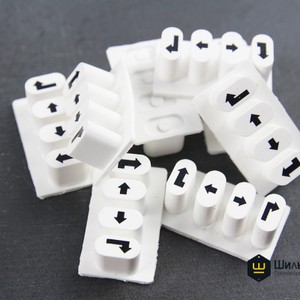

-0 Изготовление цветных изделий по системе RAL

Преимущества силиконовых клавиатур:

Широкий диапазон рабочих температур: от -60С до +250С
Огромный ресурс работы: устойчивость к давлению, излучению, сжатию, электромагнитному воздействию и агрессивным средам
Высокая прочность, отличная гибкость и сохранение формы при растягивании
Отсутствие запаха, вкуса, токсичности: можно использовать в медецине и пищевой промышленности
Пылевлагозащищенность, не менее IP-65

Наши технологические возможности

scheme

Описание и возможности изготовления силиконовых клавиатур

Конструктивная схема силиконовых клавиатур и испытание клавиатуры на долговечность
Конструктивная схема силиконовых клавиатур
Испытание клавиатуры на долговечность
  1. Контактная поверхность
  2. Канал дляотвода воздуха
  3. Монтажное отверстие
  4. Верхняя поверхность
  5. Дополнительная цветная вставка
  6. Боковая стенка
  7. Ход клавиши
Ресурс силиконовой клавиатуры зависит от:
  1. Мягкости материала
  2. Небольшого хода клавиши - меньше 1 мм
  3. Оптимального угла боковой стенки (А), рекомендуется 40град.
  4. Длина скоса боковой стенки (В), чем больше, тем лучше
  5. Толщина боковой стенки - определяется типом клавиш.
Чем толще, тем больше ресурс, но и больше сила нажати

Допустимые отклонения размеров элементов силиконовых клавиатур

Тип клавиатуры 1
Тип клавиатуры 2
Допустимое отклонение размеров элементов силиконовых клавиатур
Размеры: Усилие нажатия:
0 - 10мм ± 0.10мм 50-60 г ± 10 г
10 - 20мм ± 0.15мм 61-80 г ± 20 г
20 - 30мм ± 0.20мм 81-100 г ± 25 г
30 - 40мм ± 0.25мм 101-120 г ± 30 г
40 - 50мм ± 0.30мм 121-150 г ± 35 г
50 - 60мм ± 0.35мм 151-200 г ± 45 г
60 и выше ± 0.6% 201 и выше ± 25 г

Механические и электрические характеристики силиконовой резины для клавиатур

Температура использования, от -53 до +232 С°
(Обращаем Ваше внимание, что указанные температурные диапазоны являются максимальными, и просим уточнять требуемый Вам диапазон в запросе)
Удельная масса: 1,1
Предел прочности на разрыв, 90 кг/см2
Прочность на разрыв, 13 кгс/см
Остаточная деформация при сжатии, 10 180 °Сх22ч
Относительное удлинение при разрыве, 350%
Объемные сопротивления, 8-1014 Ом/с
Контактное сопротивление: резиновые контакты не не более 100 Ом
Максимально допустимая мощность включения или отключения контактов (постоянный ток) 1Вт
Дребезг контактов менее 15 мс
Пробой изоляции, 20 кВ/мм
Цвета, все возможные
Диэлектрическая постоянная 4.2 (50 Гц)
Диэлектрическое отклонение, 13% (50 Гц)

Типовые конструкции клавиш силиконовой клавиатуры и характеристики нажатия

Усилие, г30-350
Ход, мм0.5-3.0
Кол. циклов, 100.5-2.0
Усилие, г30-250
Ход, мм0.7-2.5
Кол. циклов, 100.5-2.0
Усилие, г30-150
Ход, мм0.5-3.0
Кол. циклов, 101.0-3.0
Усилие, г30-80
Ход, мм2.0-4.0
Кол. циклов, 105.0-20.0
Усилие, г30-200
Ход, мм0.5-3.0
Кол. циклов, 100.5-3.0
Усилие, г30-200
Ход, мм0.5-3.0
Кол. циклов, 100.5-3.0

Примеры типовых конструкции клавиш силиконовой клавиатуры

Различная жесткость клавишной панели и клавиши
Сборка при помощи спец. отверстий снизким усилием
Вариант использованиясветодиода
Квадратная кнопка с окошкомдля светодиода
Светодиодна печатной плате
Ограничениехода клавиши

Конструктивные ограничения силиконовых клавиатур

  1. Типовой внешний радиус от 1,0 до 1,5мм
  2. Минимальный радиус 0,3мм
  3. Минимальный внутренний радиус 0,2мм
  4. Расстояние между краем кнопки и направляющим отверстием не менее 0,1мм
  5. Минимальный диаметр направляющего отверстия 1,0мм
  6. Ширина базы кнопки обычно на 2,0мм больше чем размер «a»
  7. Минимальный радиус сопряжения поверхностей боковых граней кнопки 0,2мм

Рекомендации при проектировании панели для клавиатур

А и В - размеры корпусаa и b - размеры клавиатурыА - а > 0,4мм, B - b > 0,3мм
D - d = 1,5 ... 2,0 ммР - диаметр postS - ход кнопкиt - зазор между post и контактной площадкой
R - радиус скругления угла прорези корпусаr - радиус скругления боковой кромки кнопки R - 1...1,25ммr - 0,75...1,0мм
D = 1,0 мм, t = 0,1 ... 0,15мм
H - высота выступающей части кнопки над крпусомS - ход кнопкиH - S> 1,5 мм
FС - сила натяжения, FС = F1 - F2 > 25г

Формы контактных площадок клавиатур

Рекомендации при проектировании надпечаток клавиатур:
Отступ графики от центра ±0,3мм,
Отступ полноцветной печати от края ±0,5мм
Сопротивление печатного оттиска не более 150 Ом, Ресурс: 1 млн. (макс)
Сопротивление контактной пощадки не более 150 Ом, Ресурс: 10 млн. (мин),

Рекомендации по выбору цвета текста и фона силиконовой клавиатуры

выпуклость 20мм
вогнутость 30мм
плоская поверхность
В большинстве случаев используемый цветовой тон подкладки лежит области градаций серого цвета.
Заказчик может указать дополнительные цвета для текста и фона разъясняющей надписи кодом из палитры Pantone

Видеообзор силиконовых клавиатур с шелкотрафаретной печатью символов

Резиновый токопроводящий контакт
Металлический токопроводящий контакт
Многослойный силикон
Символьная УФ-печать на вставке из пленки оракал

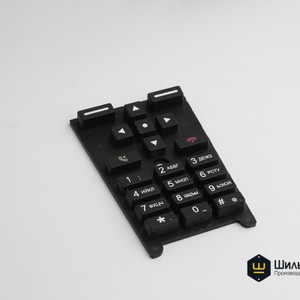

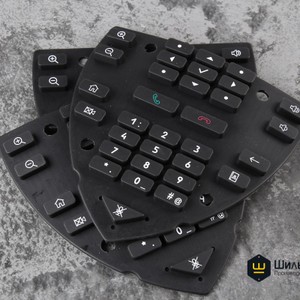

Нанесение изображения методом шелкографии

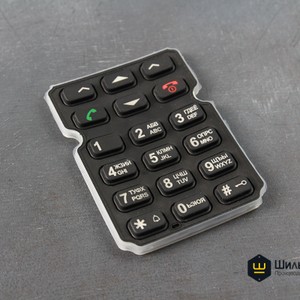

Цветные вставки и шелкотрафаретная печать
