Алюминиевый корпус с силиконовой клавиатурой для системы конференц-связи

Алюминиевый корпус с силиконовой клавиатурой для системы конференц-связи

Используемые материалы:
Алюминиевый лист 2.0 мм и дюралевая плита 40.0 мм, запрессовочные шпильки, порошковая краска, силикон.

Технологии:
фрезеровка алюминия, запрессовка шпилек, порошковая покраска, лазерная гравировка, изготовление силиконовой клавиатуры, нарезка резьбы.

Изготовили партию алюминиевых корпусов с силиконовыми клавиатурами для комплекса аудио конференц-связи для заказчика, занимающегося разработкой программно-аппаратных комплексов в сфере комплексной безопасности.
Изготовление основания корпуса-0

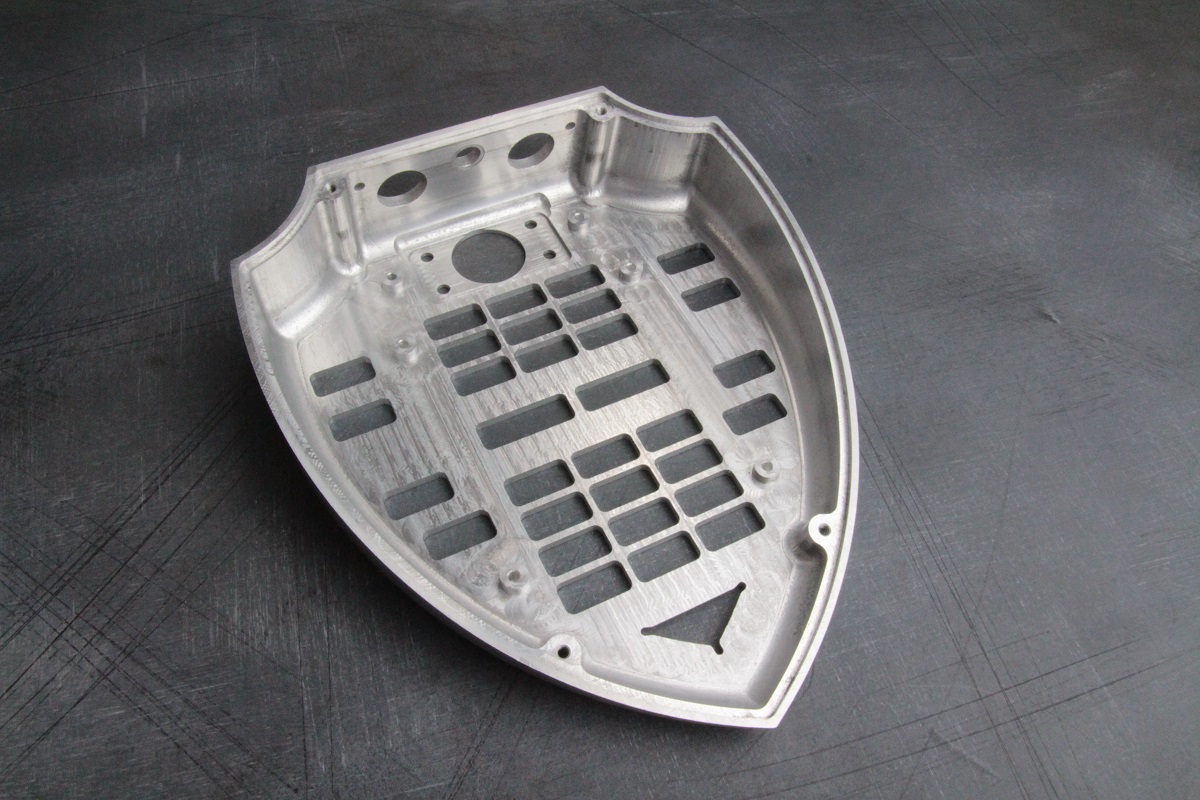

Изготовление основания корпуса

Из плиты алюминия Д16АТ толщиной 40.0 мм отфрезеровали основание корпуса. Характерной особенностью этого корпуса является большое количество выборок различной сложности, а также 3D-фрезеровка.

Изготовление крышки, прижимных заглушек и панелей-0

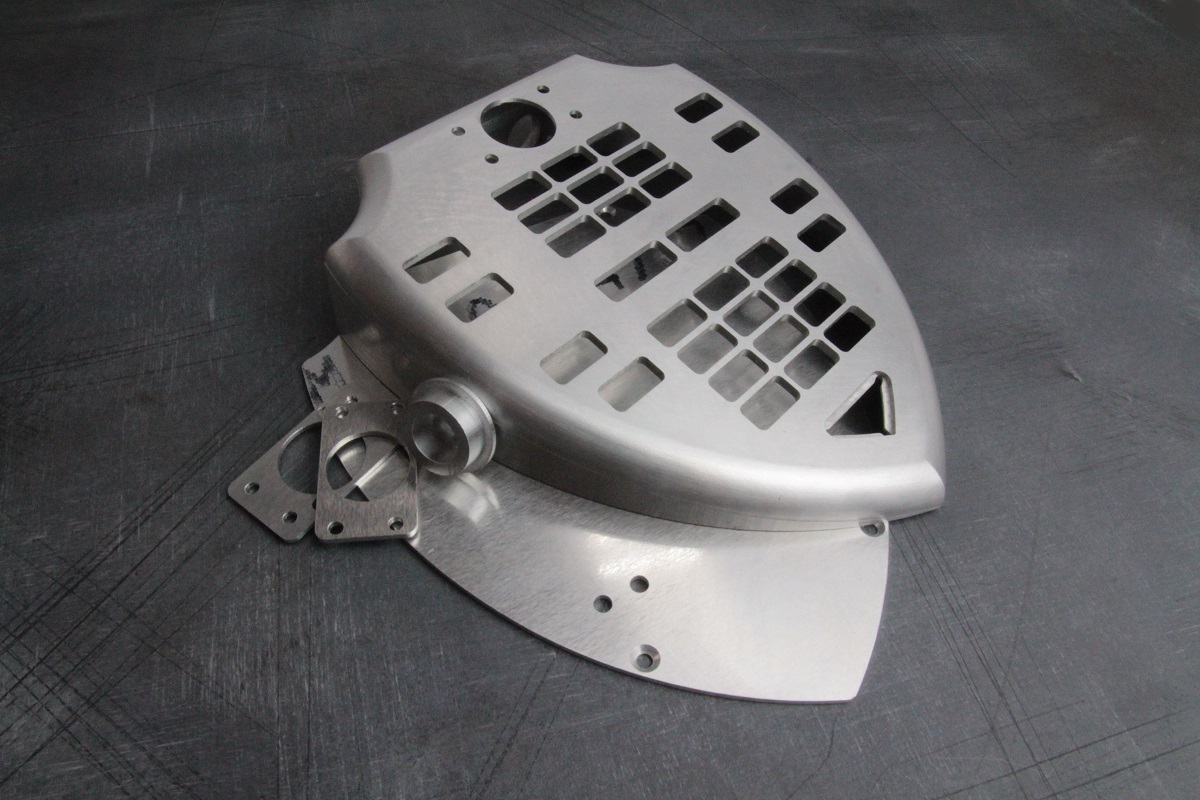

Изготовление крышки, прижимных заглушек и панелей

Из 2.0 сырого алюминия отфрезеровали крышки корпусов. Отверстия под крепеж сделаны с зенковкой. Прижимные внутренние заглушки отфрезерованы из 2.00 мм, а круглая заглушка корпуса - из 10.00 мм алюминия.

Покраска корпусов-0

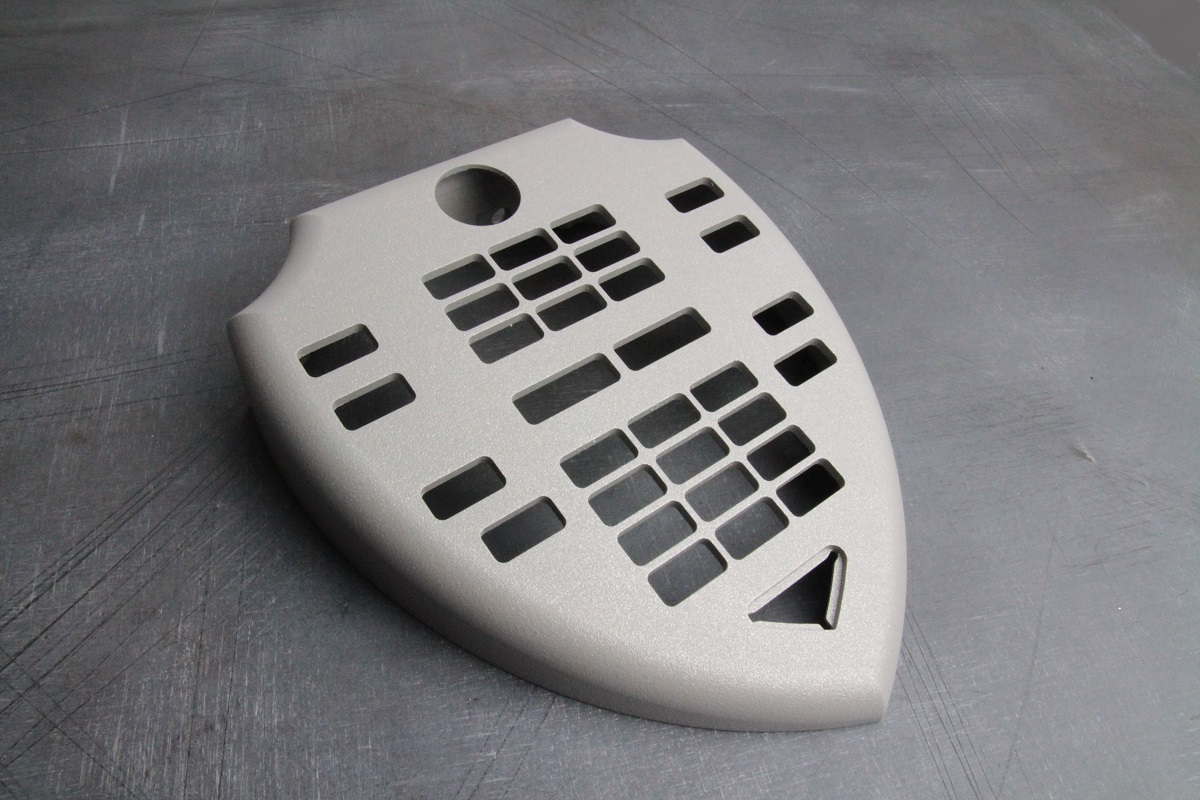

Покраска корпусов

В покрасочной камере подготовили изделия и нанесли порошковую краску K570GSN муар.

Установка крепежа-0

Установка крепежа

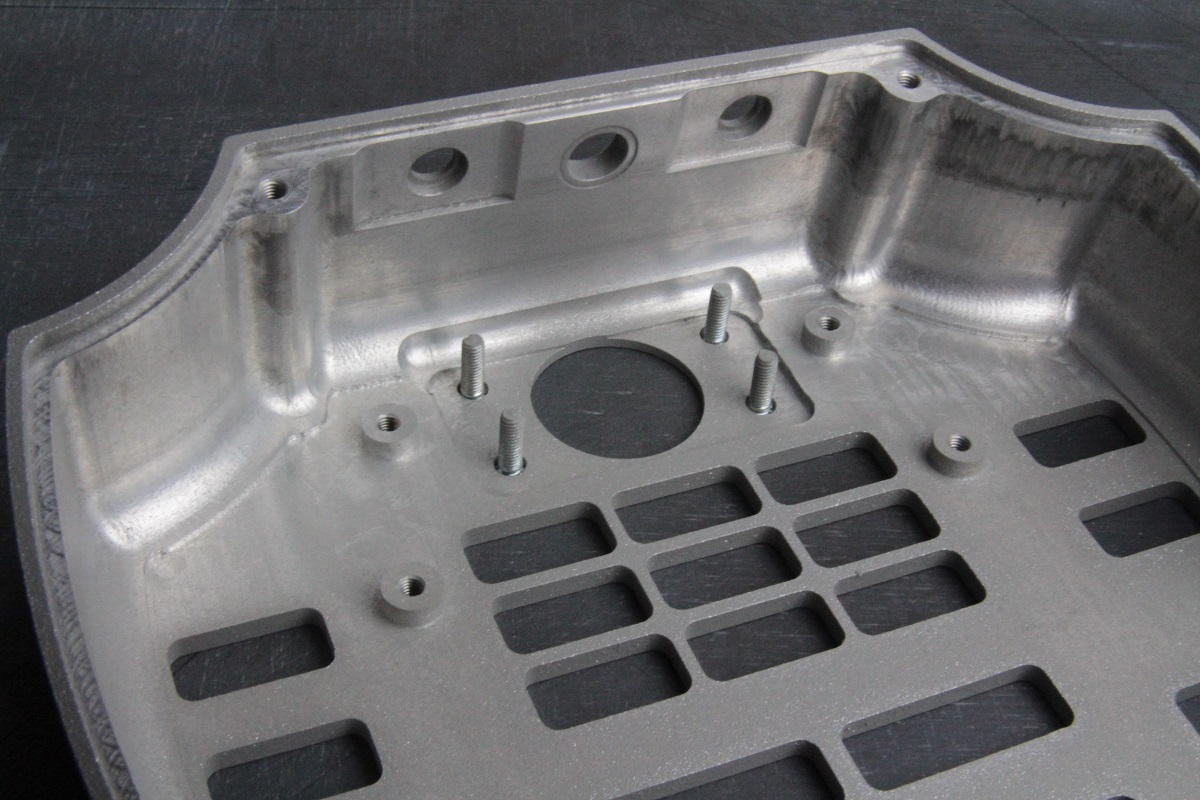

В основание корпуса запрессовали шпильки FH-M3-10. На крышку корпуса запрессовали втулки BSO-M3-06 для последующего монтажа платы к крышке корпуса.

Лазерная гравировка-0

Лазерная гравировка

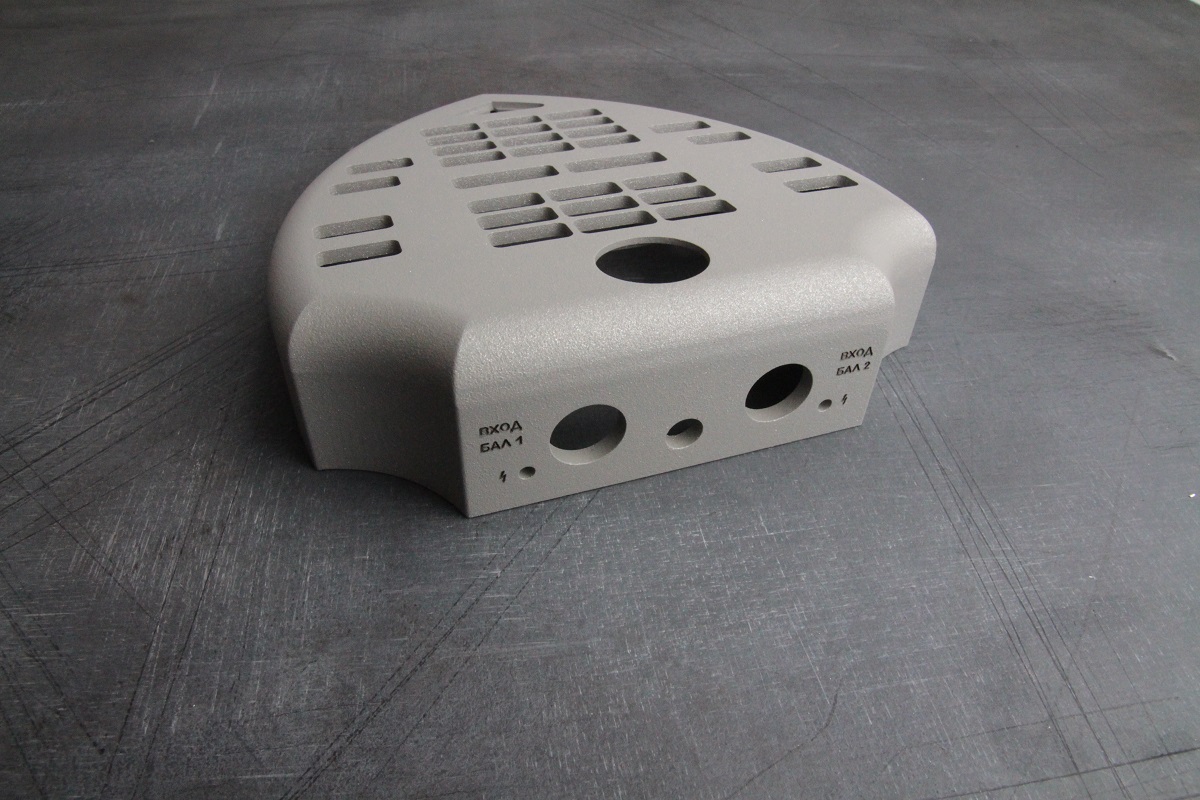

На тыльной стороне корпусов сделали лазерную гравировку для обозначения информации о типах разъемов, входов-выходов.

Изготовление силиконовой клавиатуры-0

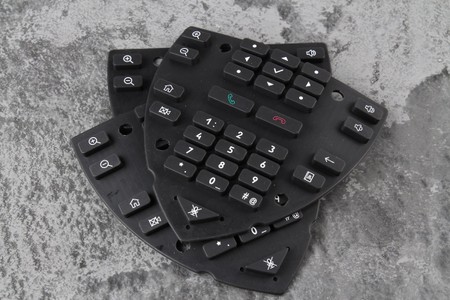

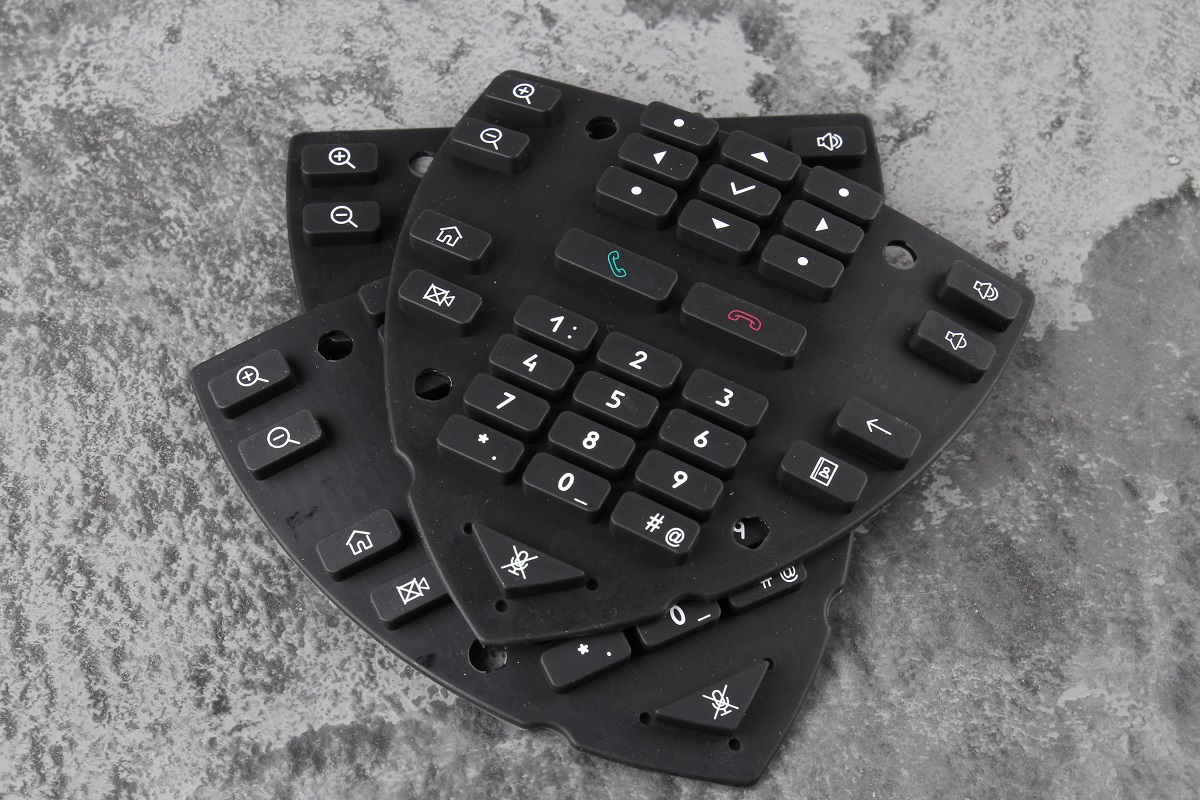

Изготовление силиконовой клавиатуры

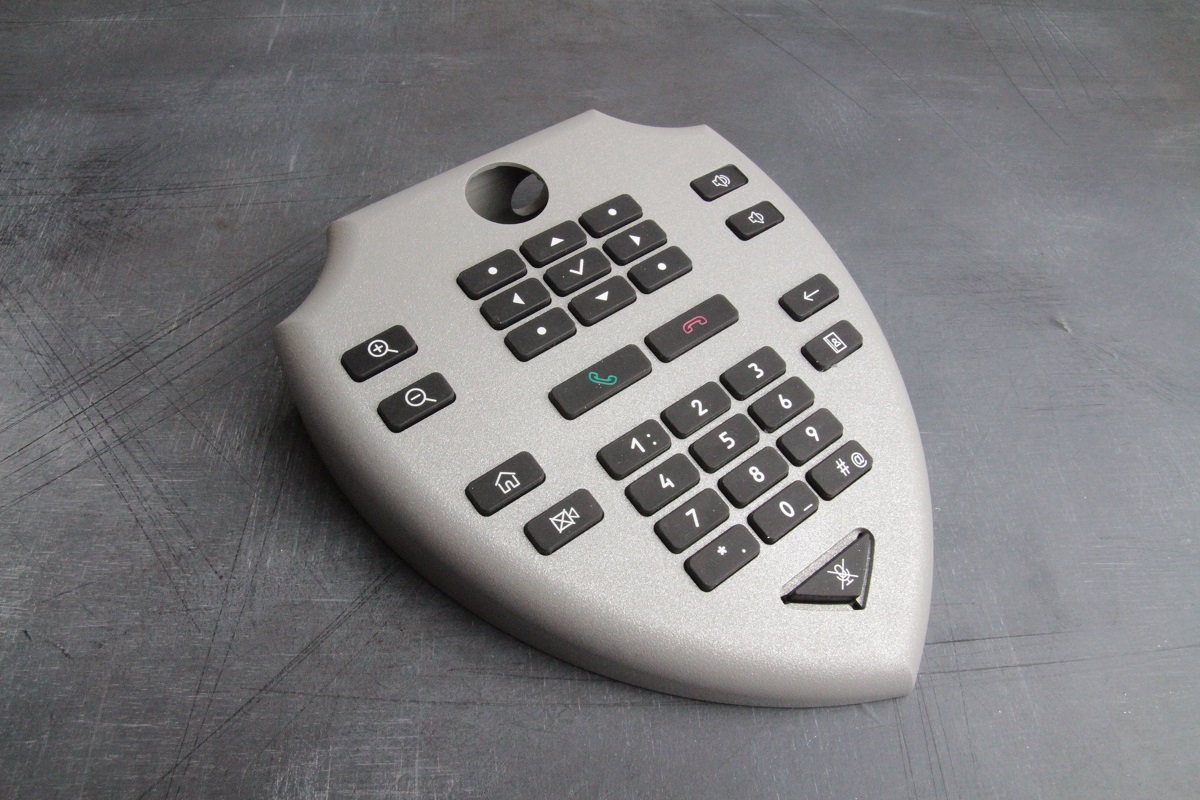

Самостоятельно произвели оснастку и изготовили силиконовую клавиатуру с нанесением информации на кнопках управления комплекса аудио конференц-связи.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

На участке ОТК проверили партию корпусов (10 шт.), доукомплектовали дополнительными крепежными элементами. Упаковали в воздушно-пузырьковую пленку и отправили на доставку.

Заказчик получил партию корпусов через 25 дней после заявки.
