Изготовление гибкой пленочной клавиатуры с разъемом CrimpFlex №28778

Изготовление гибкой пленочной клавиатуры с разъемом CrimpFlex №28778

Используемые материалы:
лавсан Autotex Fine F150 - 150мкм, клеи марки 3М (7953, 7956, 7952), металлические мембраны 12 мм (усилие нажатия 350гр), ПЭТ-125 СТ-5, токопроводящая паста, разъемы CrimpFlex.

Технологии:
шелкография, печатная электроника.

Нашему заказчику - инжиниринговой компании в сфере автоматизации технологических процессов и производств, мы разрабатываем и производим гибкие пленочные клавиатуры с разъемом CrimpFlex.
Изготовление лицевой пленочной панели-0

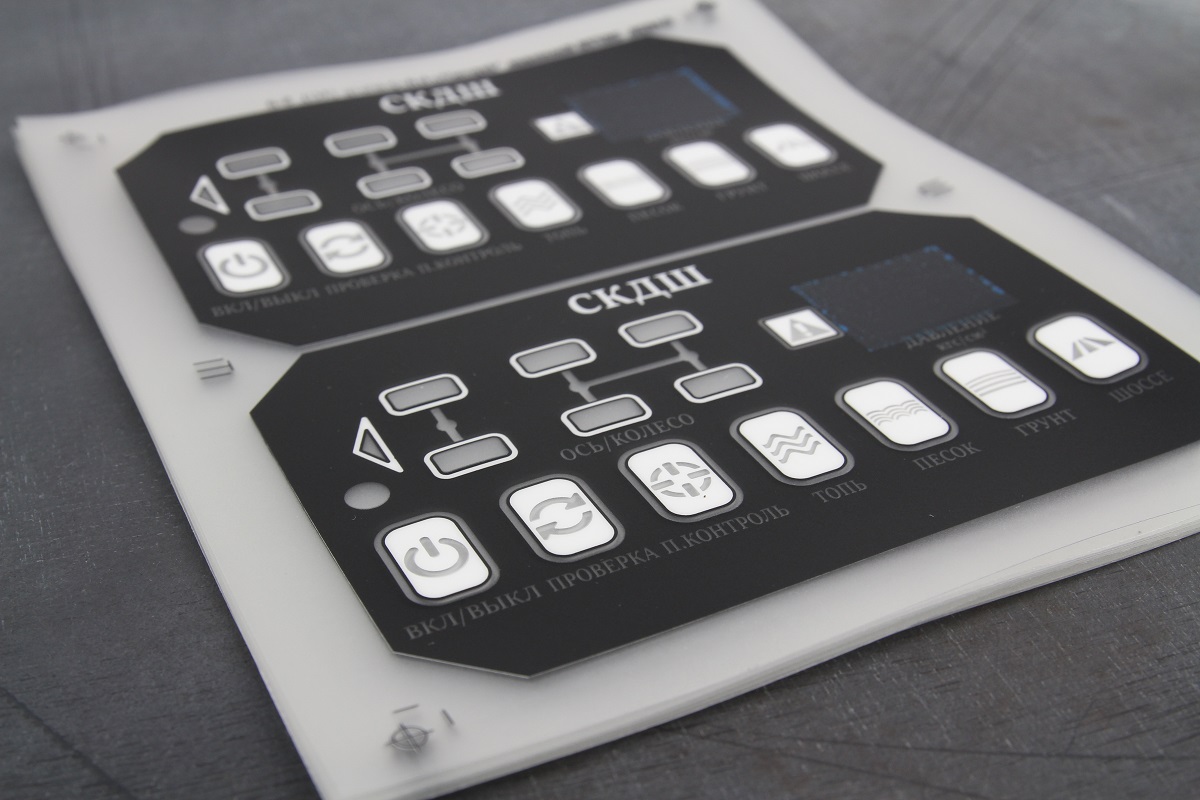

Изготовление лицевой пленочной панели

Методом шелкографии на лавсане F150 мкм изготовили пленочную лицевую панель.

Формовка-0

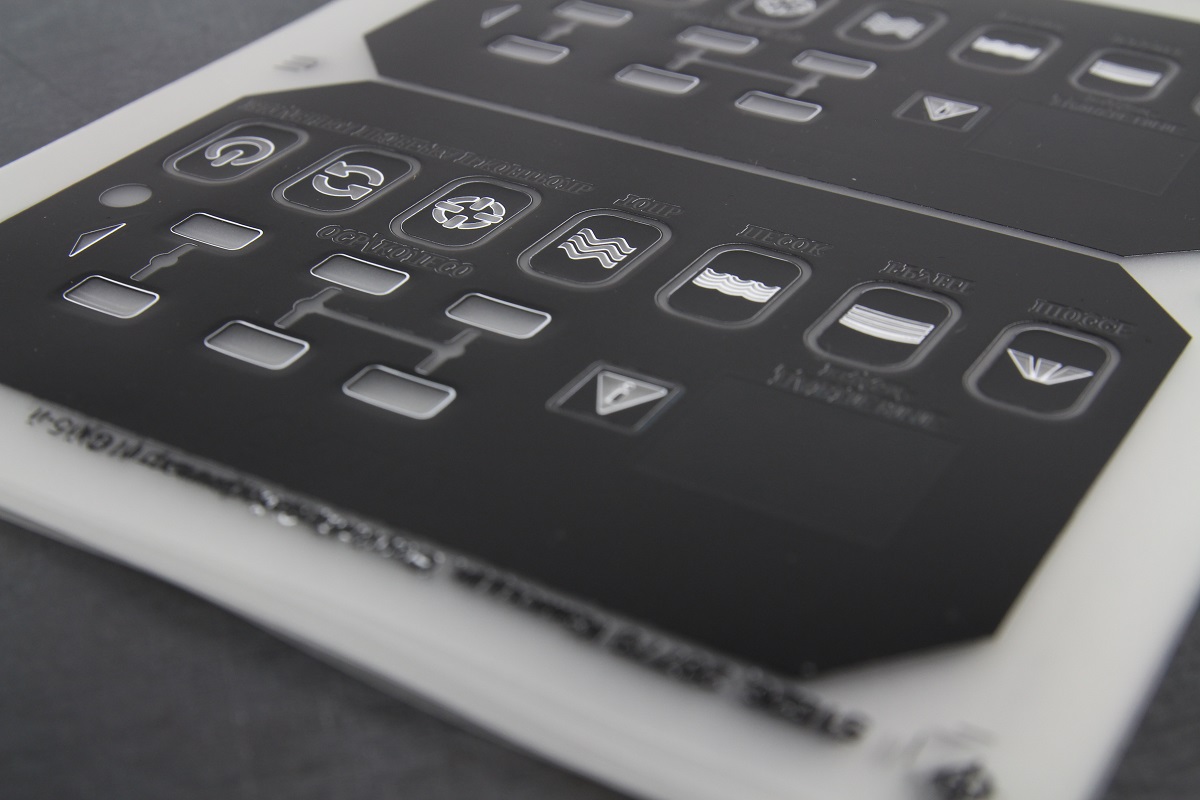

Формовка

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”). Формовка на кнопках сделана с ограничением под металлические мембраны, на окнах - без ограничения.

Изготовление печатной электроники-0

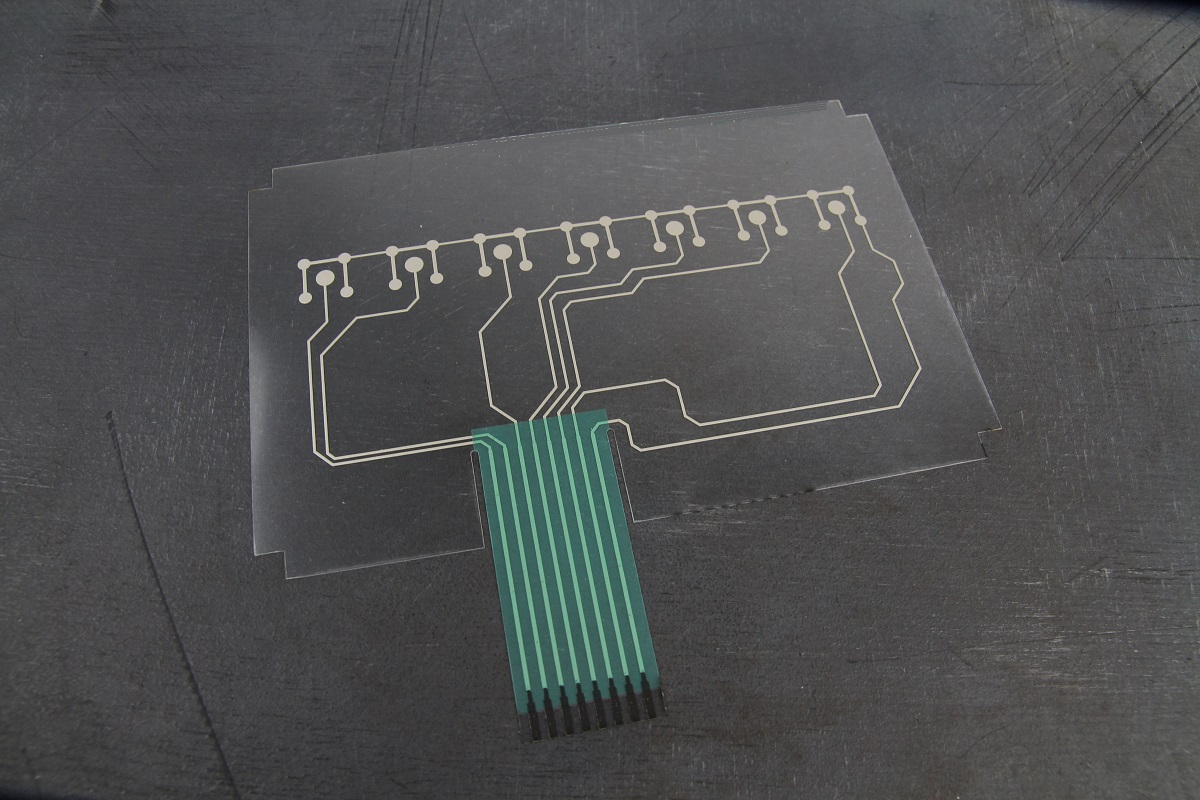

Изготовление печатной электроники

На участке шелкографии на ПЭТ-пленке изготовили печатную электрику с применением токопроводящей пасты, диэлектрика и графита. На участке сборки сделали промежуточный контроль работоспособности электрики.

Нарезка клеевых слоев-0
Нарезка клеевых слоев-1
Нарезка клеевых слоев-2
Нарезка клеевых слоев-3

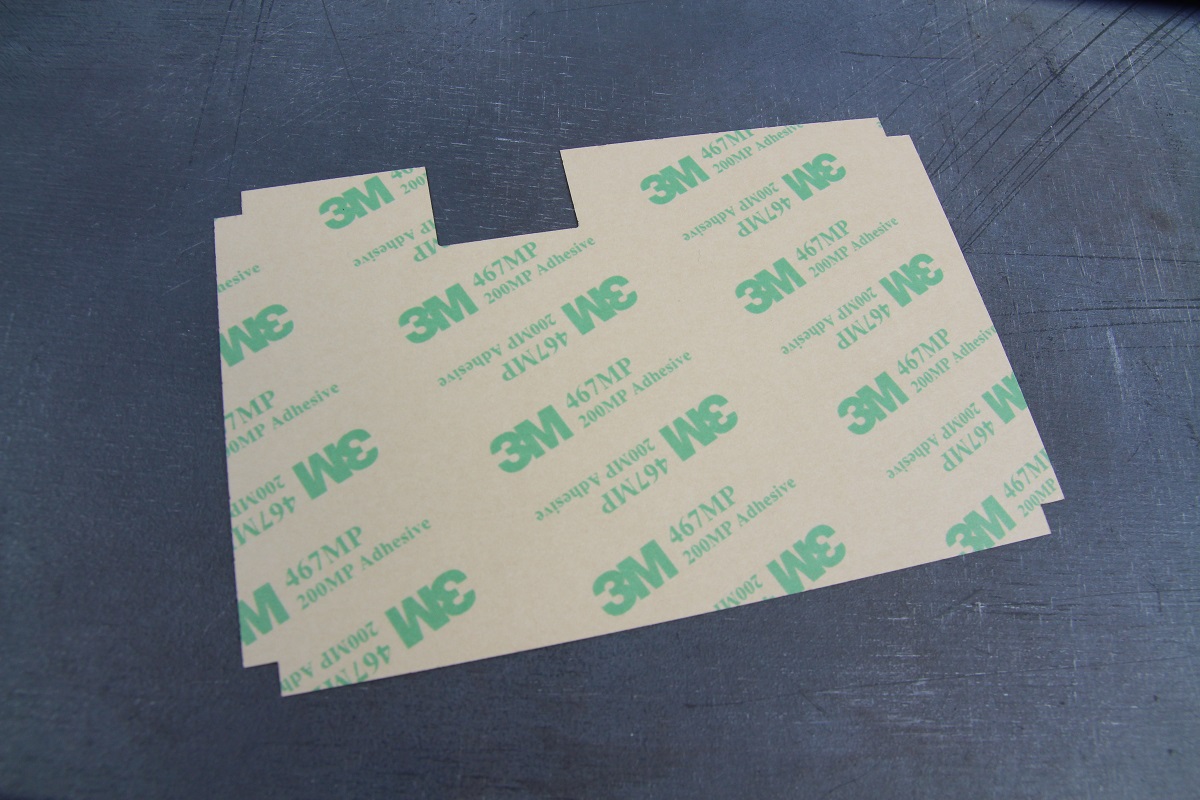

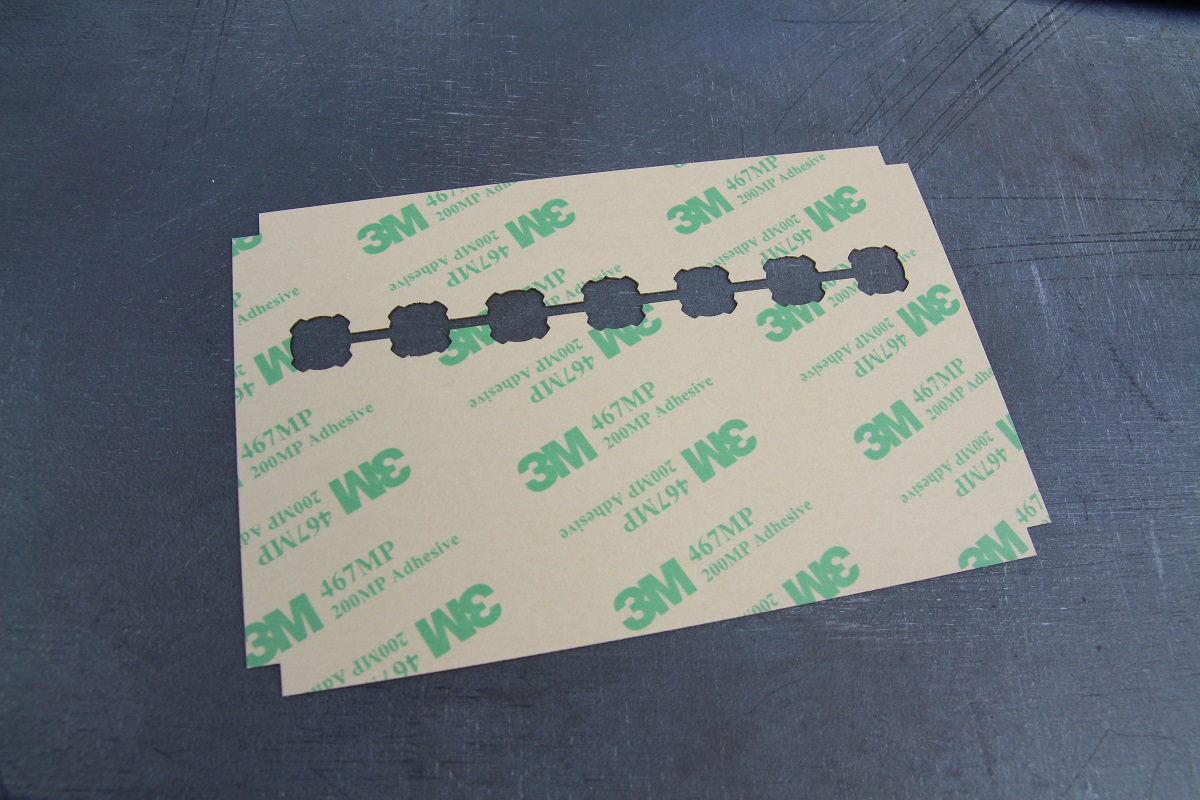

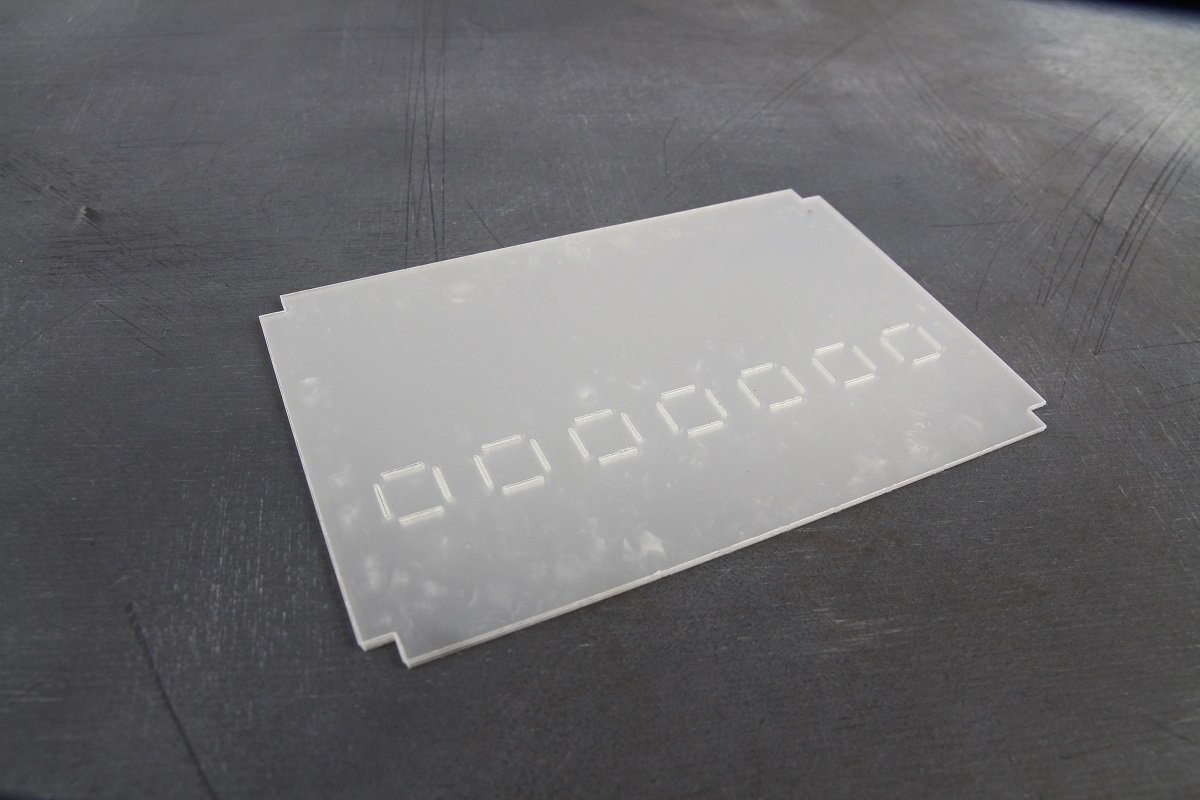

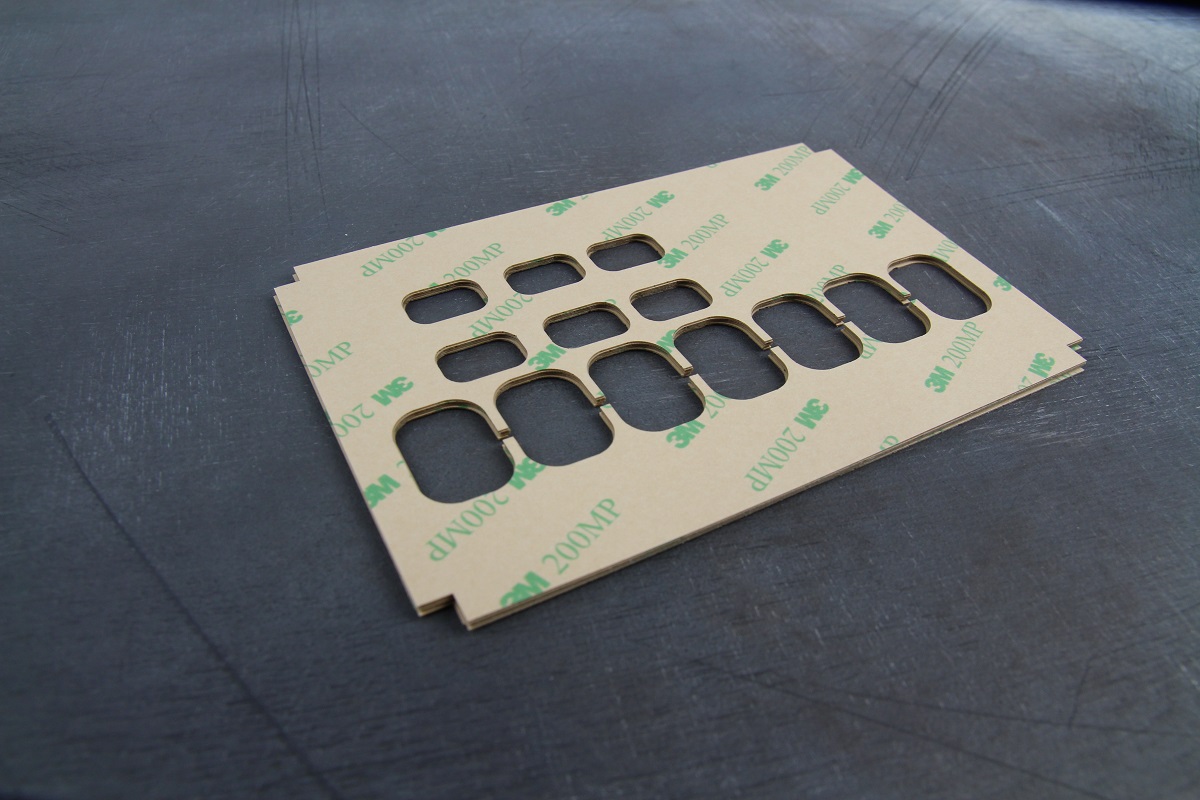

Нарезка клеевых слоев

На лазерном ЧПУ-станке нарезали клеевые слои марки 3М (7953, 7956, 7952), за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”, а также ПЭТ-пленку в качестве прижимного слоя для фиксации металлических мембран.

Сборка пленочной клавиатуры. Установка разъемов.-0

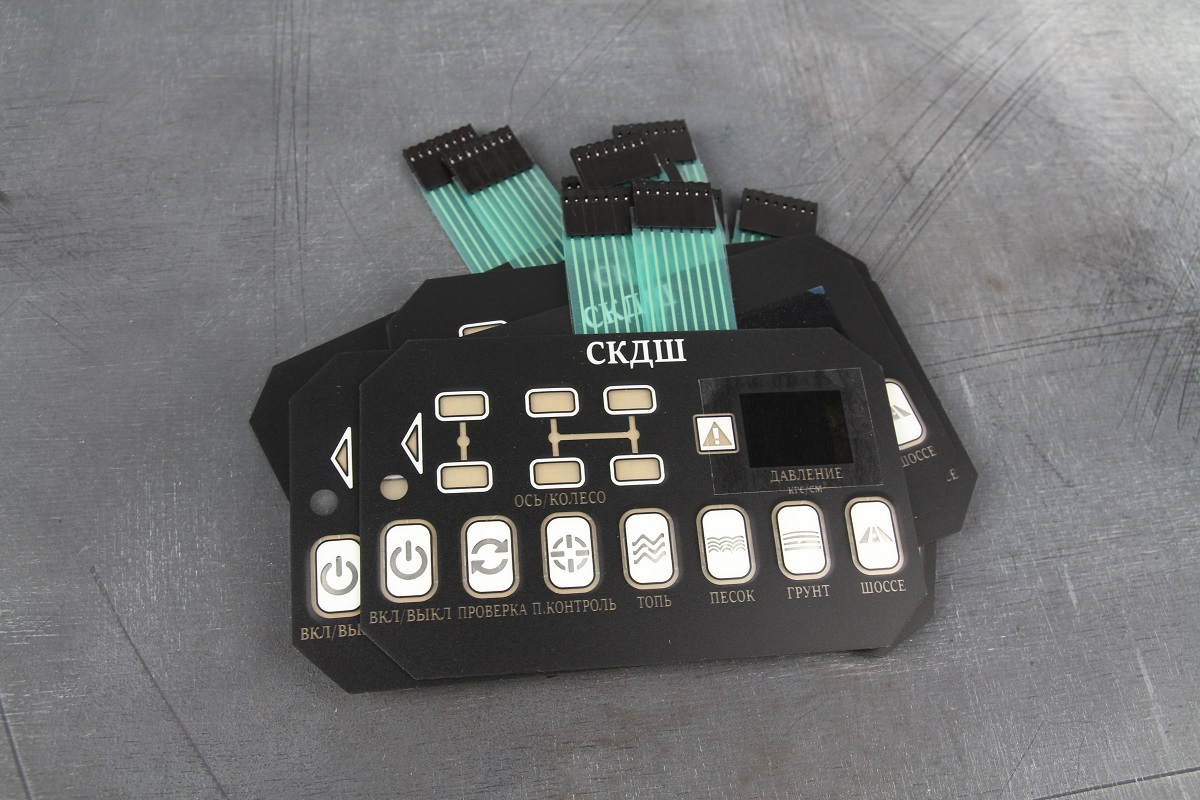

Сборка пленочной клавиатуры. Установка разъемов.

На участке сборки клеевыми слоями собрали между собой слои гибкой пленочной клавиатуры. Проверили работоспособность электрики. Пневматическим инструментом для обжима CrimpFlex установили раъемы. Готовую партию из 300 клавиатур упаковали в воздушно-пузырьковую пленку и передали на доставку.
