Изготовление лицевой приборной панели с пленочной клавиатурой и подсветкой №28468

Изготовление лицевой приборной панели с пленочной клавиатурой и подсветкой №28468

Используемые материалы:
лавсан Autotex Fine F150 - 150мкм, клеи марки 3М, алюминий Д16АТ 1,5 мм, электрическая плата, прозрачное оргстекло 1,5 мм, светодиоды, металлические мембраны 12 мм (усилие нажатия 350гр), винты потайные М2х3.

Технологии:
шелкография, печатная электроника, фрезеровка алюминия, фрезеровка оргстекла, лазерная резка, SMD-монтаж.

Отечественный разработчик промышленной коммуникационной продукции обратился к нам за разработкой лицевой приборной панели для пульта управления звукового устройства связи.
Изготовление лицевой пленочной панели-0

Изготовление лицевой пленочной панели

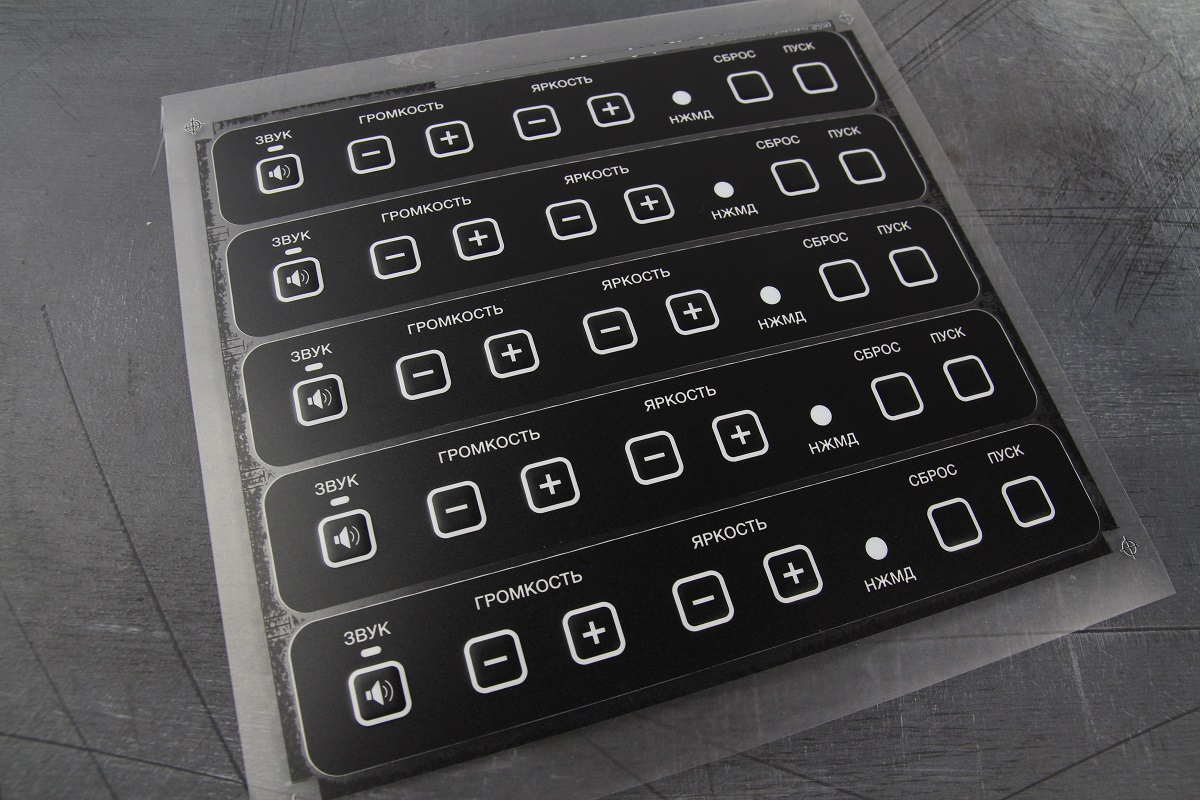

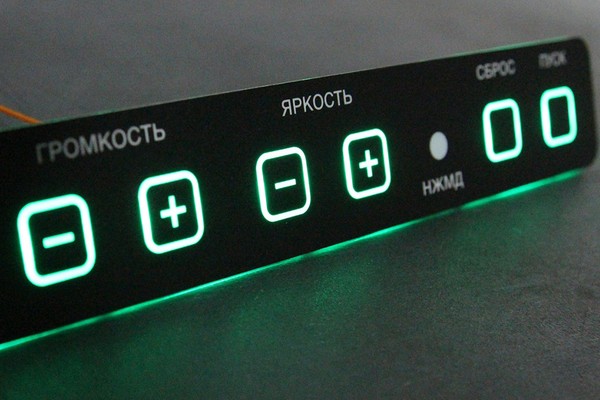

Методом шелкографии на лавсане F150 мкм изготовили пленочную лицевую панель.

Формовка-0

Формовка

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Нарезка клеевых слоев-0
Нарезка клеевых слоев-1

Нарезка клеевых слоев

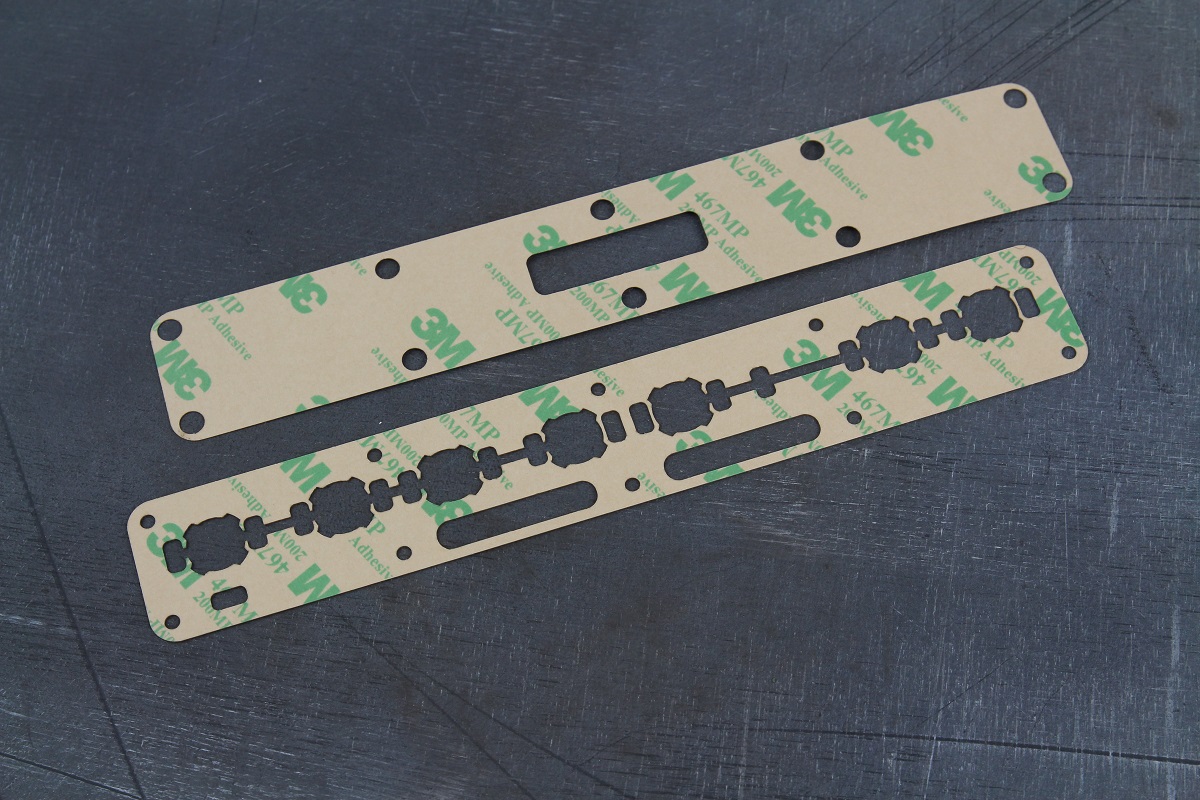

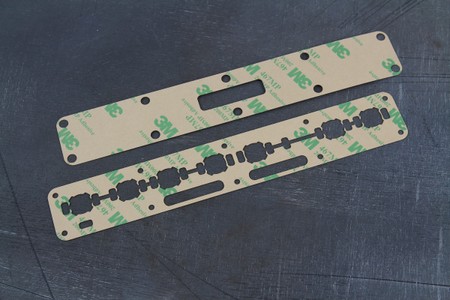

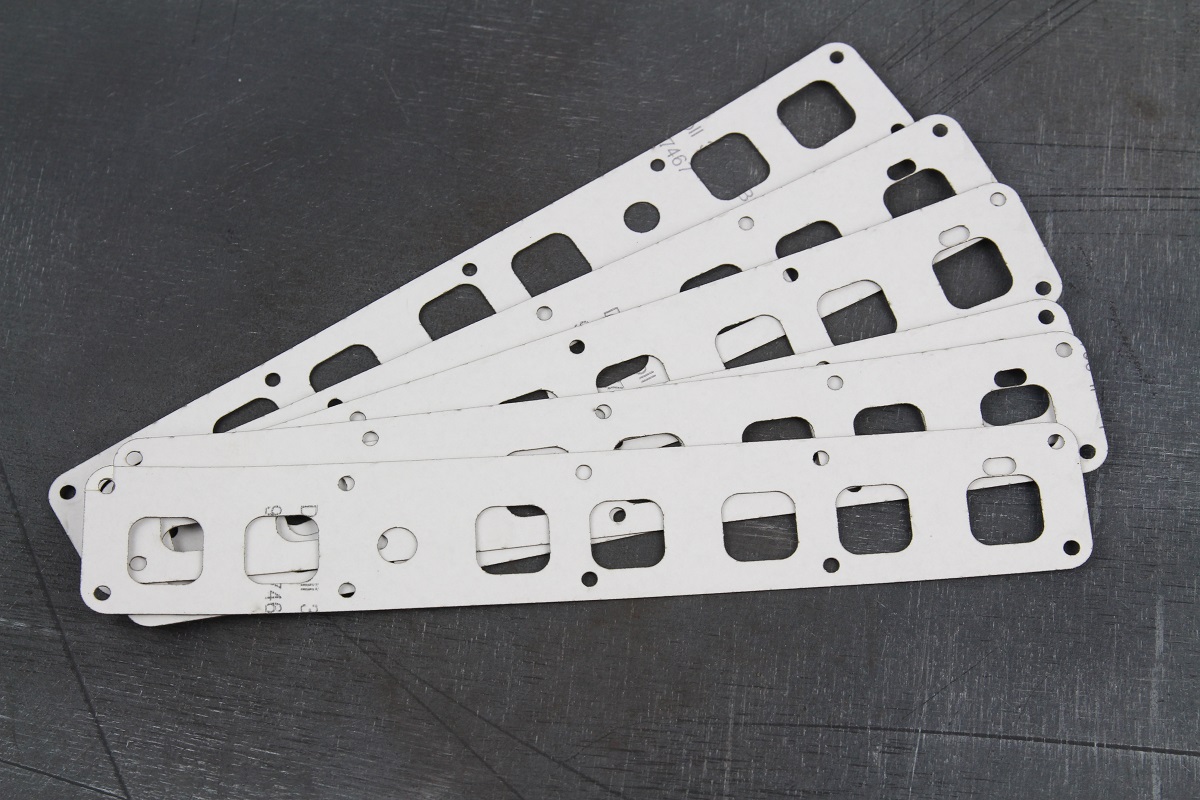

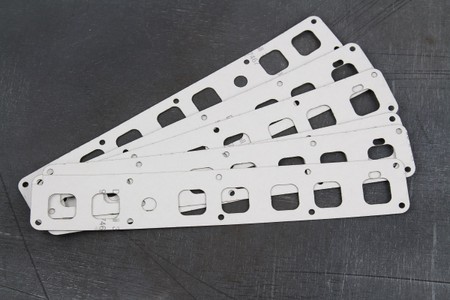

На лазерном ЧПУ-станке нарезали клеевые слои, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

Фрезеровка металлического основания-0

Фрезеровка металлического основания

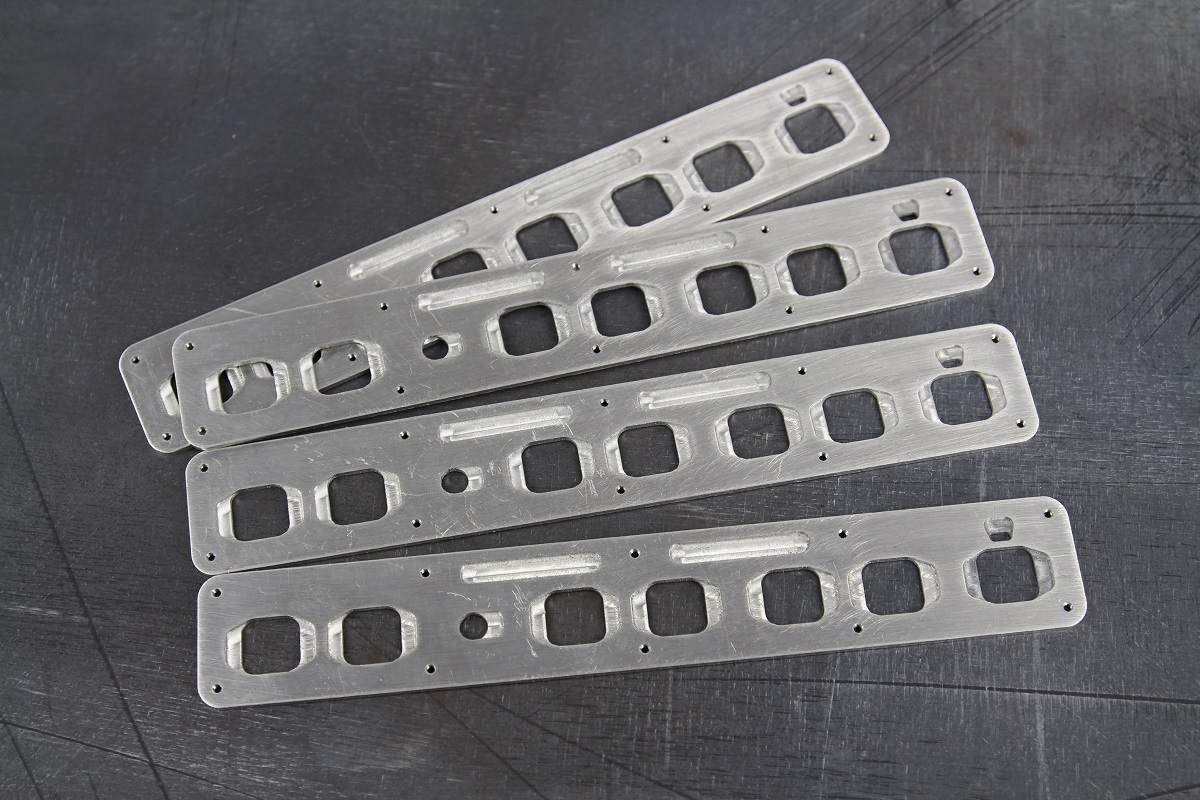

Отфрезеровали на ЧПУ-станке 1.5-миллеметровую алюминевую панель, которая будет служить жестким основанием для лицевой приборной панели.

Фрезеровка внутренних вставок, светоотражателей и толкателей-0

Фрезеровка внутренних вставок, светоотражателей и толкателей

Из 1.5 мм прозрачного оргстекла на ЧПУ-фрезеровке сделали внутренние контактные элементы - толкатели и светоотражатели.

SMD-монтаж компонентов на печатную плату-0

SMD-монтаж компонентов на печатную плату

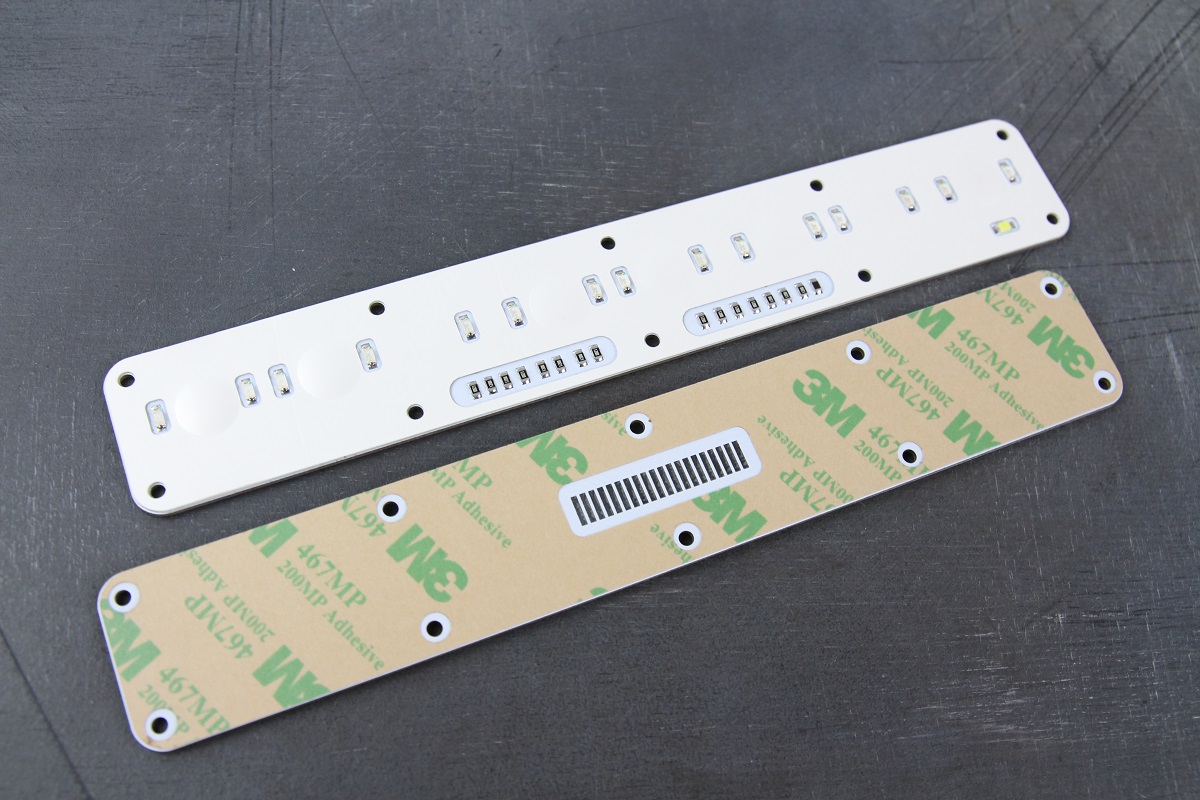

На ранее заказанных печатных платах выполнили напайку резисторов и светодиодов.

Сборка и ОТК-0

Сборка и ОТК

На участке сборки собрали из составных частей готовое изделие. Проверили работоспособность светодиодов и электрики. Сотрудники ОТК проверили готовые изделия на предмет соответствия техническому заданию. Партию панелей управления упаковали в воздушно-пузырьковую пленку и передали на доставку.
