Изготовление плёночной клавиатуры на жёсткой плате
Используемые материалы:
Пленка Лавсан F200, акриловый перманентный клей, пленка ПЭТ175, пленка ПЭТ125, мембраны с димплом 12,2 мм, плата печатная 0,8 мм, компоненты
Технологии:
Шелкотрафаретная печать, пайка, лазерная резка, сборка
Печать лицевой плёнки
Засветили рамы для последующей печати, подготовили и термостабилизировали плёнку.

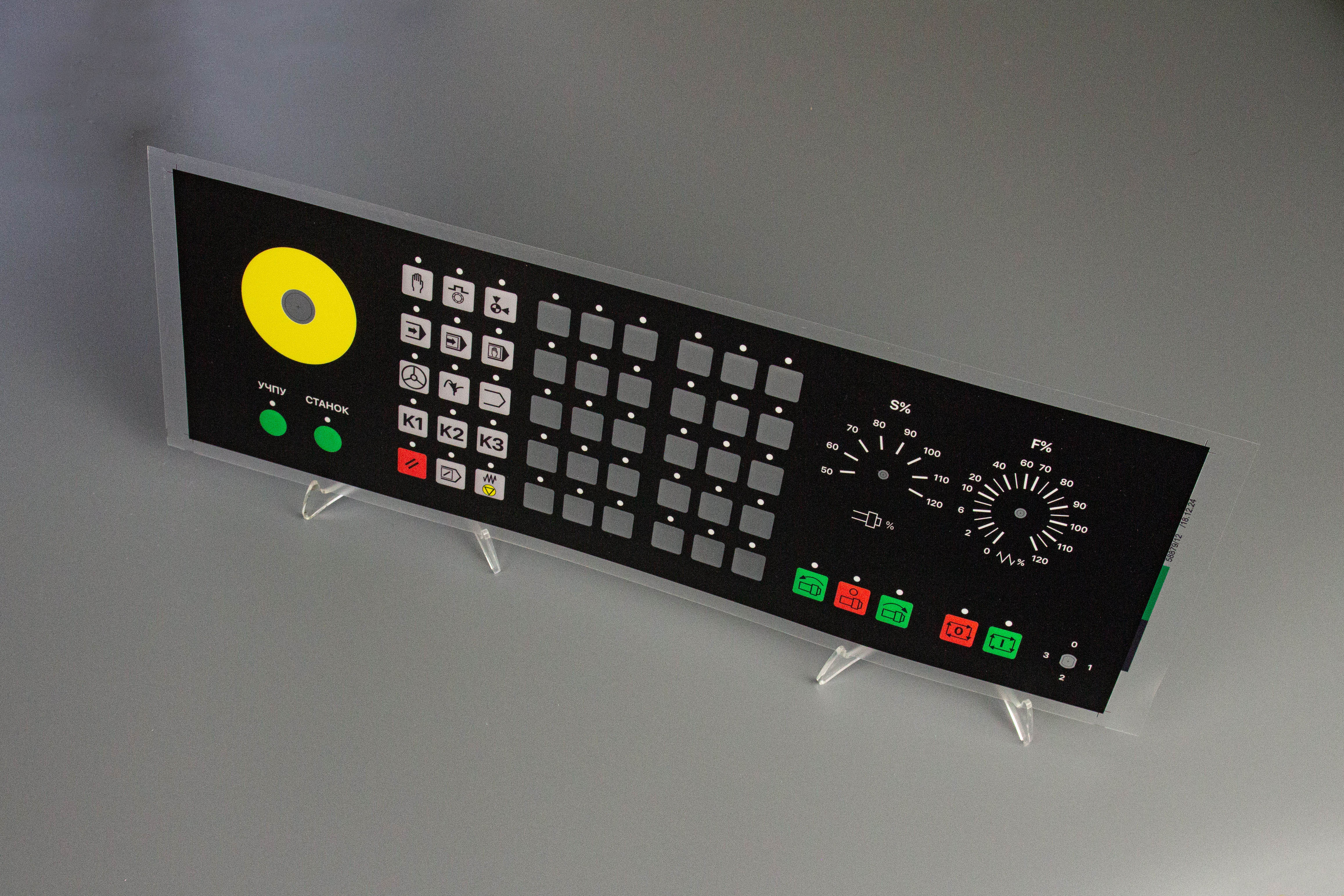

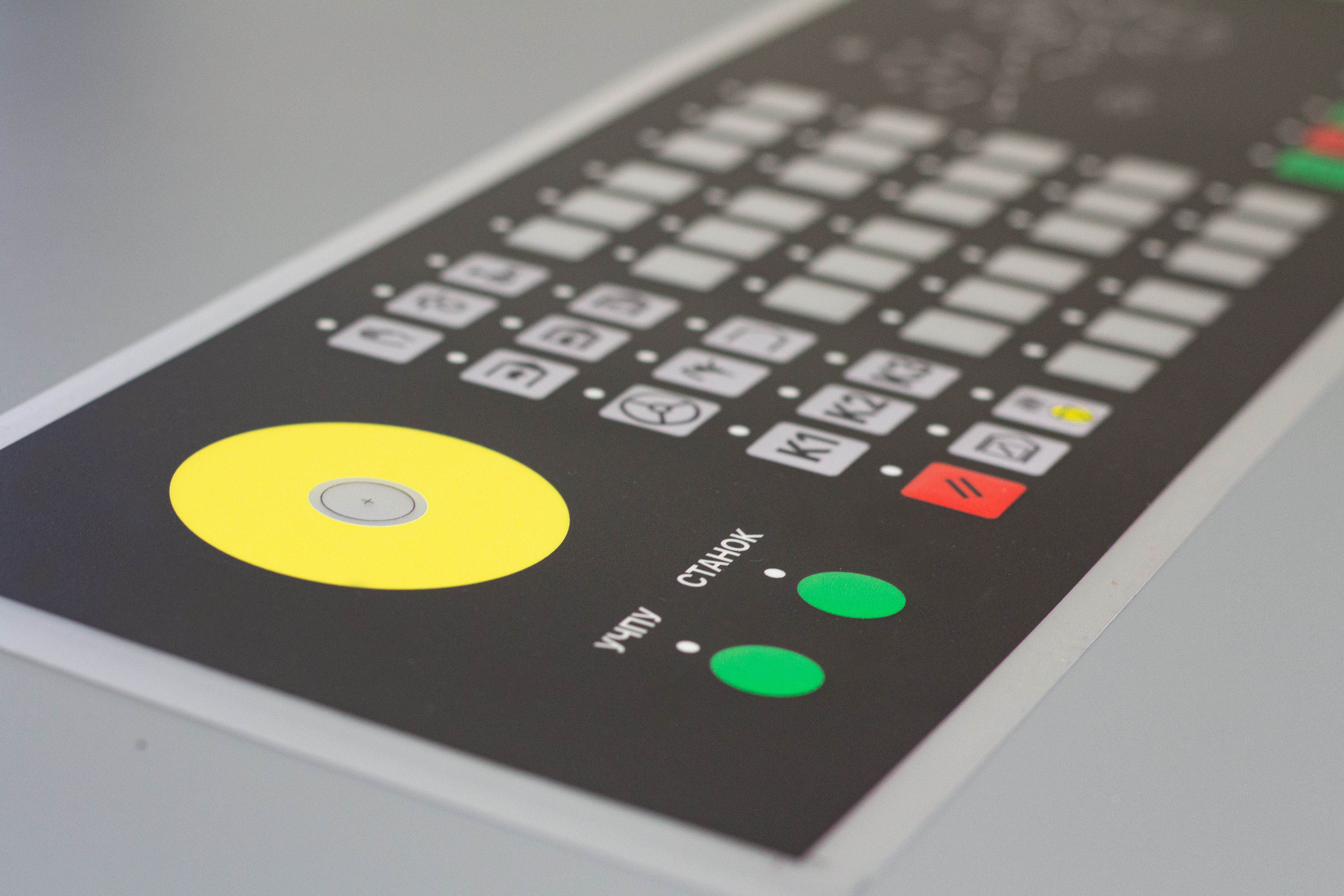

Методом шелкографической печати нанесли изображение на лицевую плёнку клавиатуры.
Изготовление платы

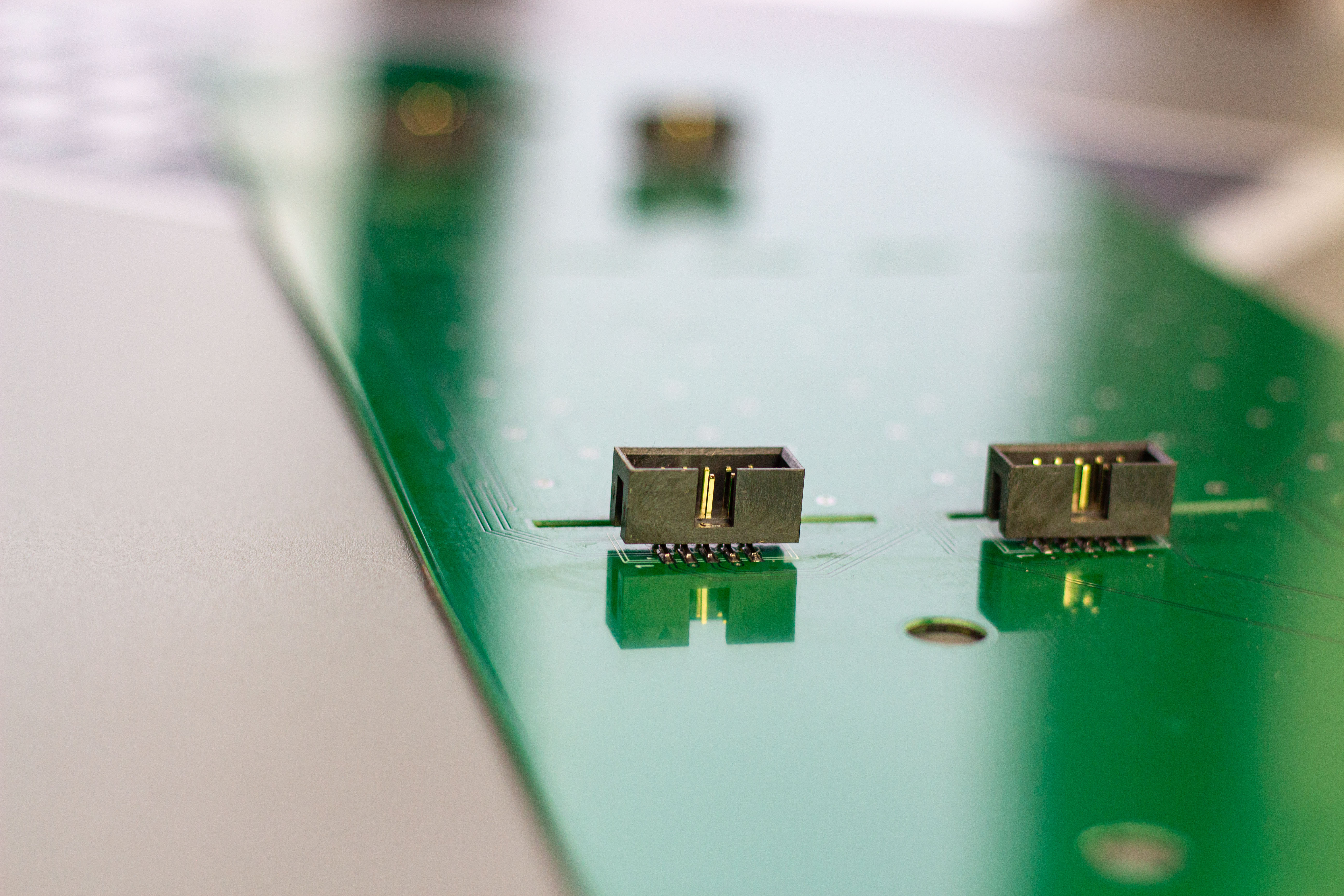

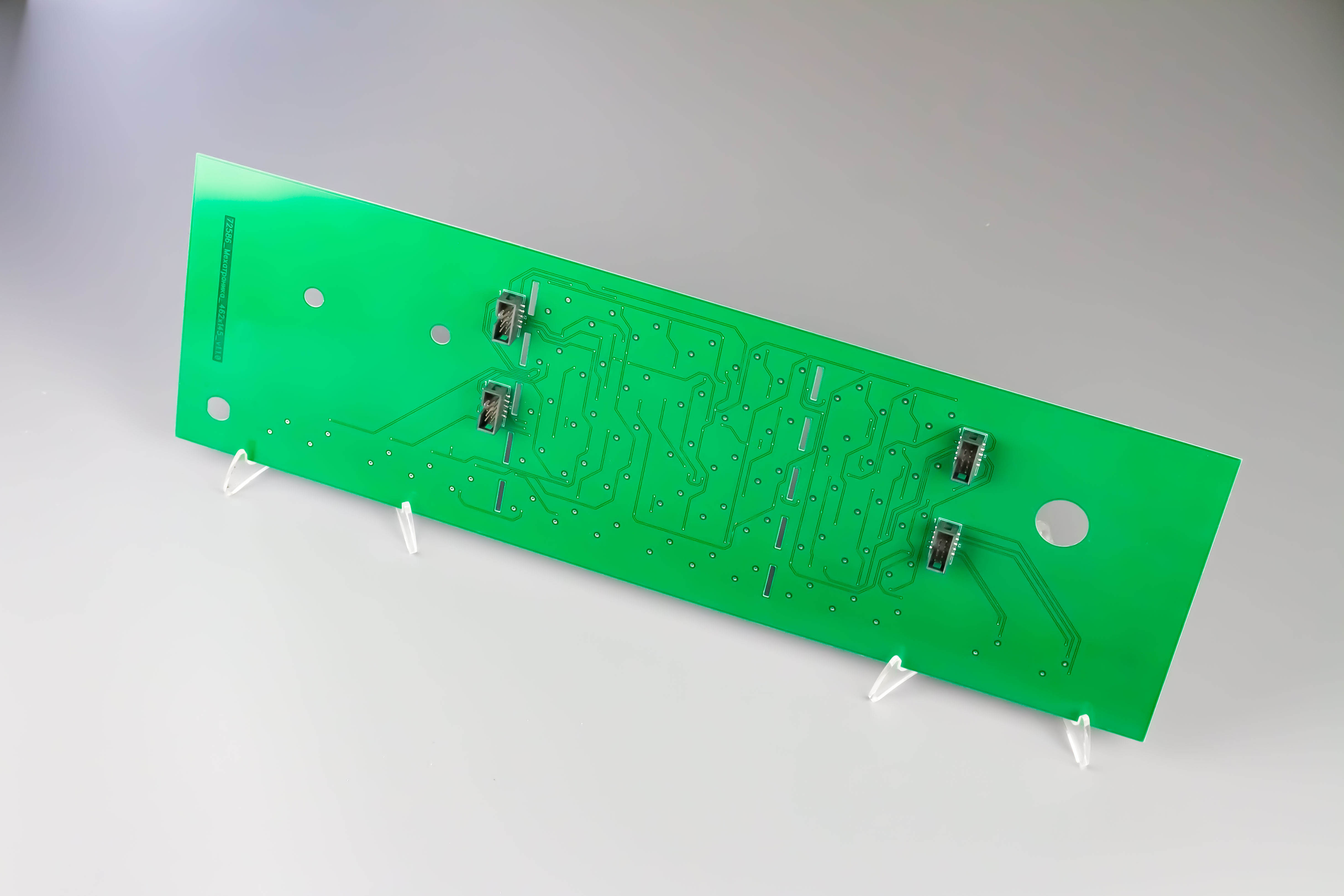

Спаяли плату и проверили её работоспособность.
Сформовали лицевую плёнку.

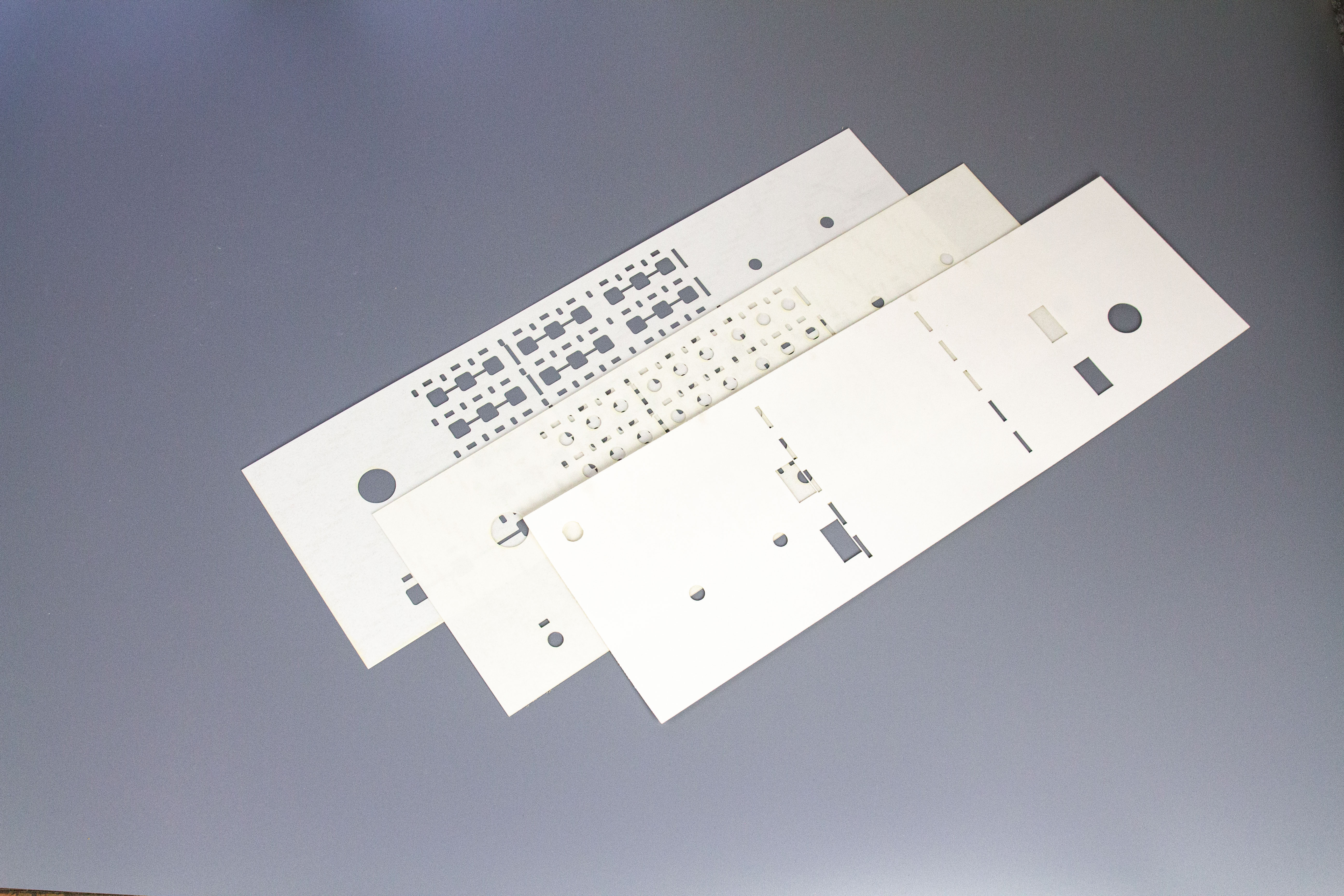

На лазерном станке вырезали клеевые слои. Установили мембраны и собрали все элементы.
Проверили работоспособности каждой клавиши.
Сборка и контроль качества

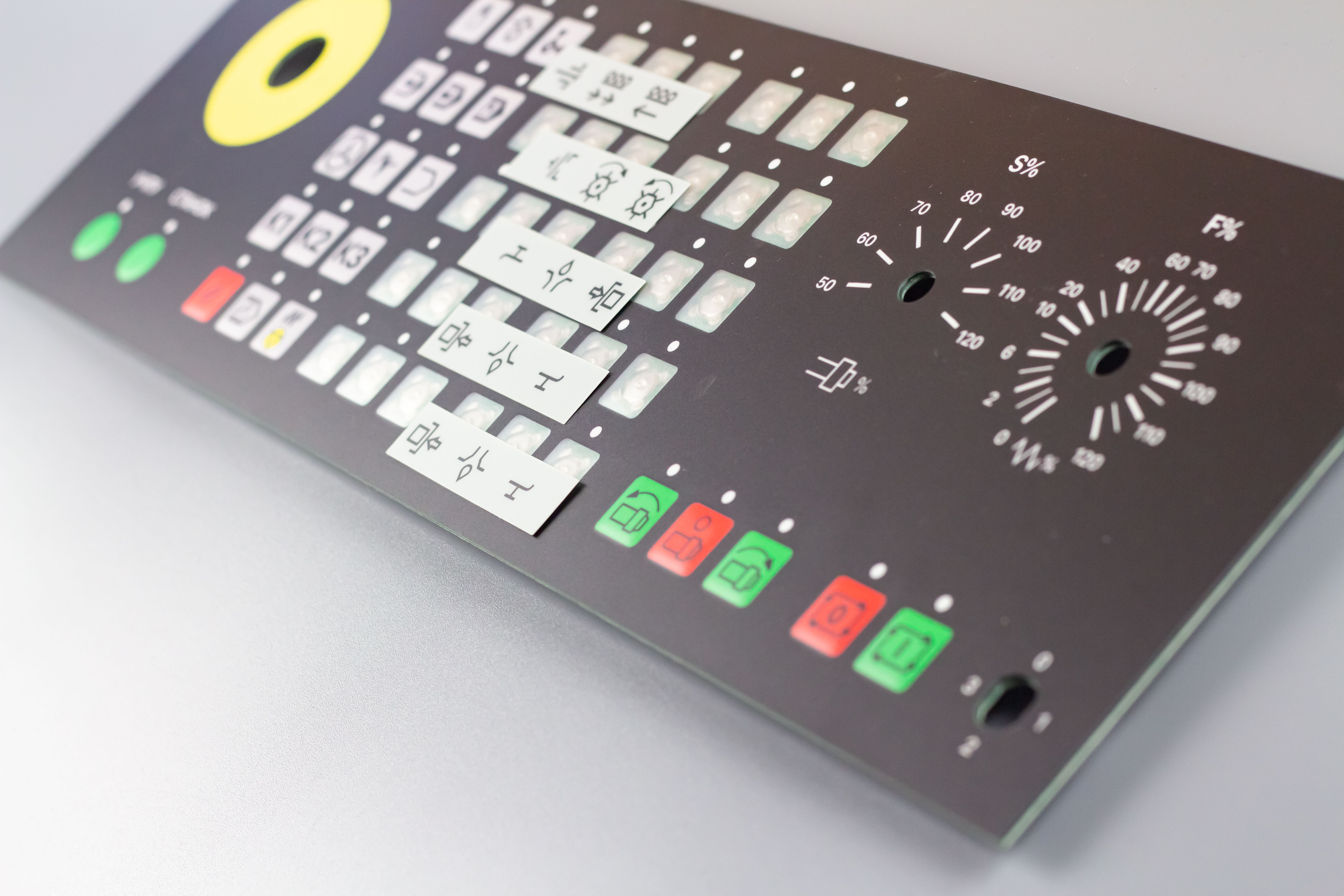

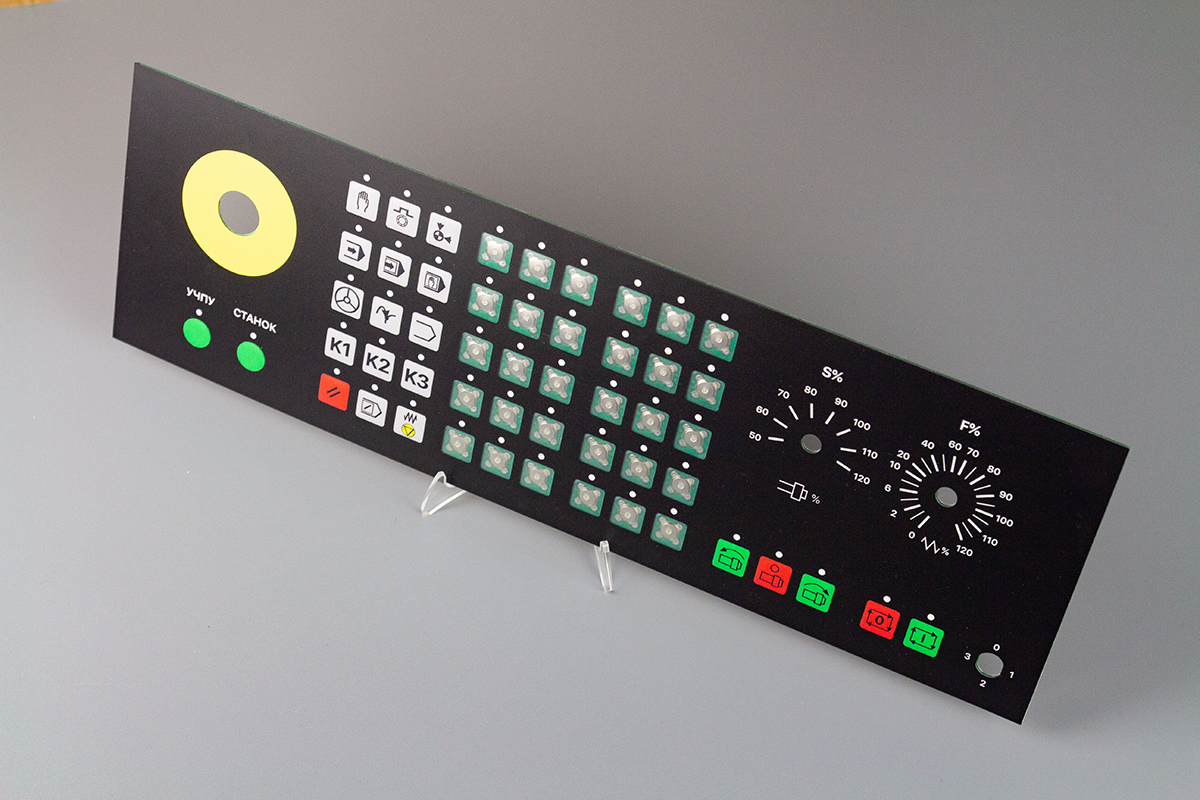

После подгонки лицевой плёнки по размерам платы собрали финальную конструкцию клавиатуры.
Завершили проект инспекцией в отделе качества: проверили внешний вид, точность сборки и упаковали изделие для отгрузки.
