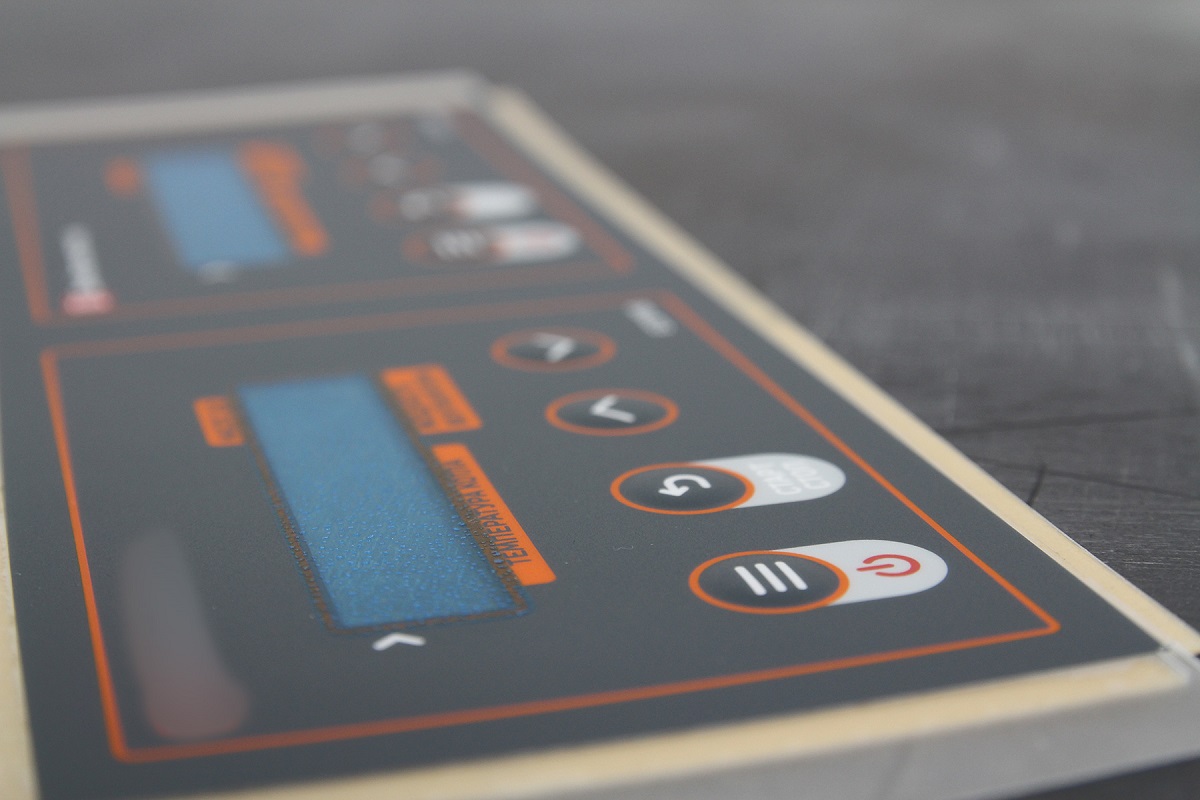

Изготовление пленочной мембранной клавиатуры на основании из текстолита №28199
Используемые материалы:
лавсан Autotex Fine F150 - 150мкм, клеи марки 3М, металлические мембраны 10мм (усилие нажатия 350гр), ПЭТ-125 СТ-5, токопроводящая паста, стеклотекстолит 2.0 мм.
Технологии:
шелкография, печатная электроника, фрезеровка.
Изготовление лицевой пленочной панели

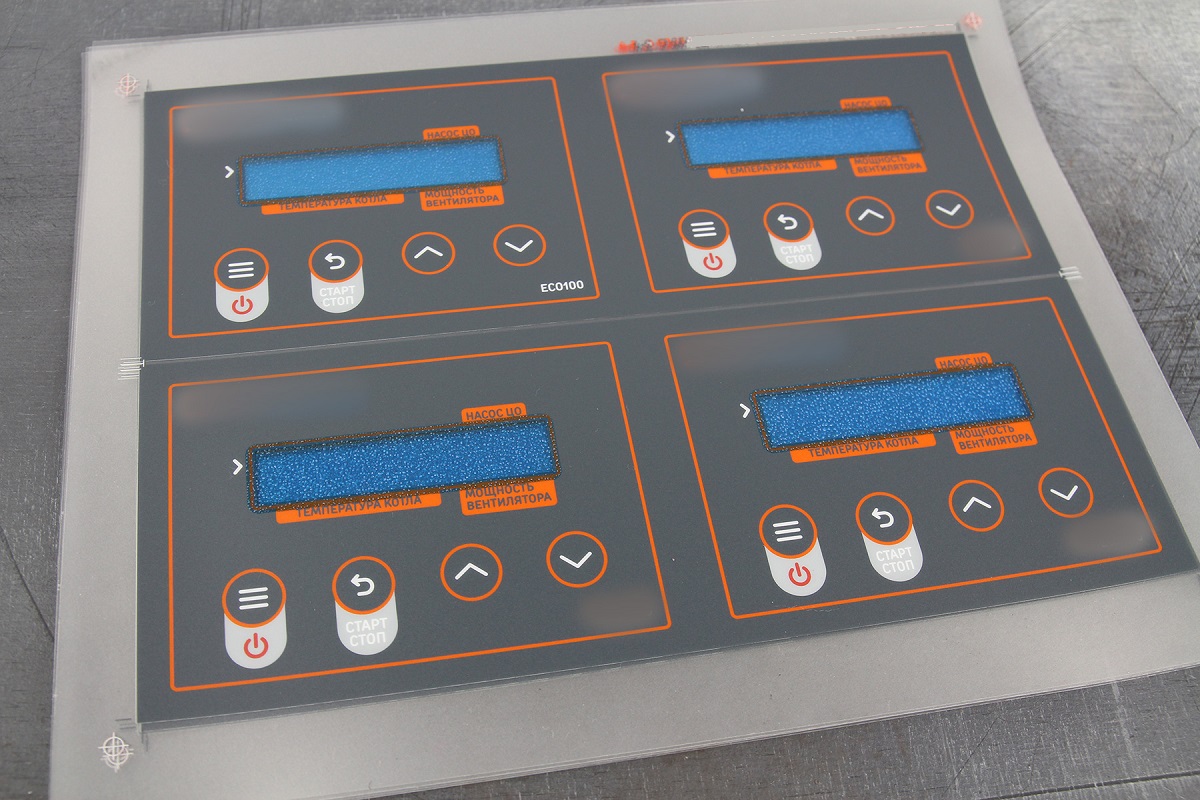

Методом шелкографии на лавсане F150 - 150мкм изготовили пленочную лицевую панель.

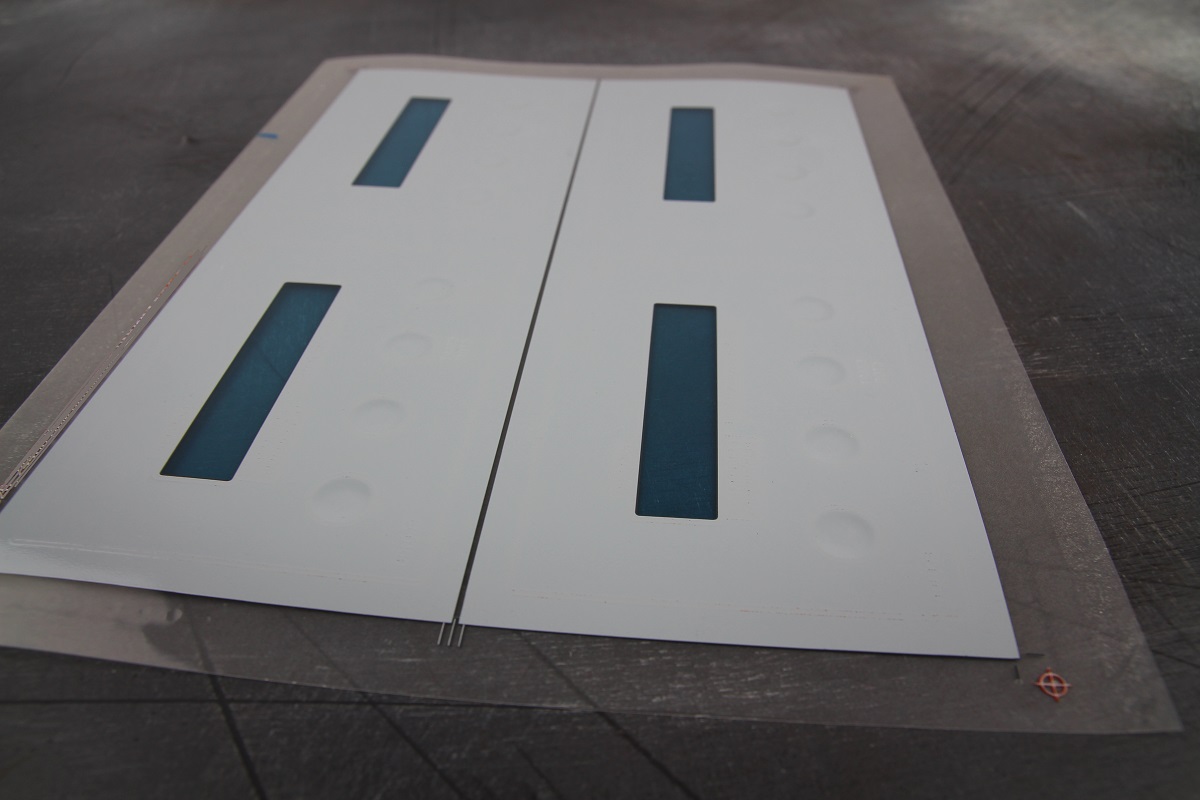

Формовка
За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

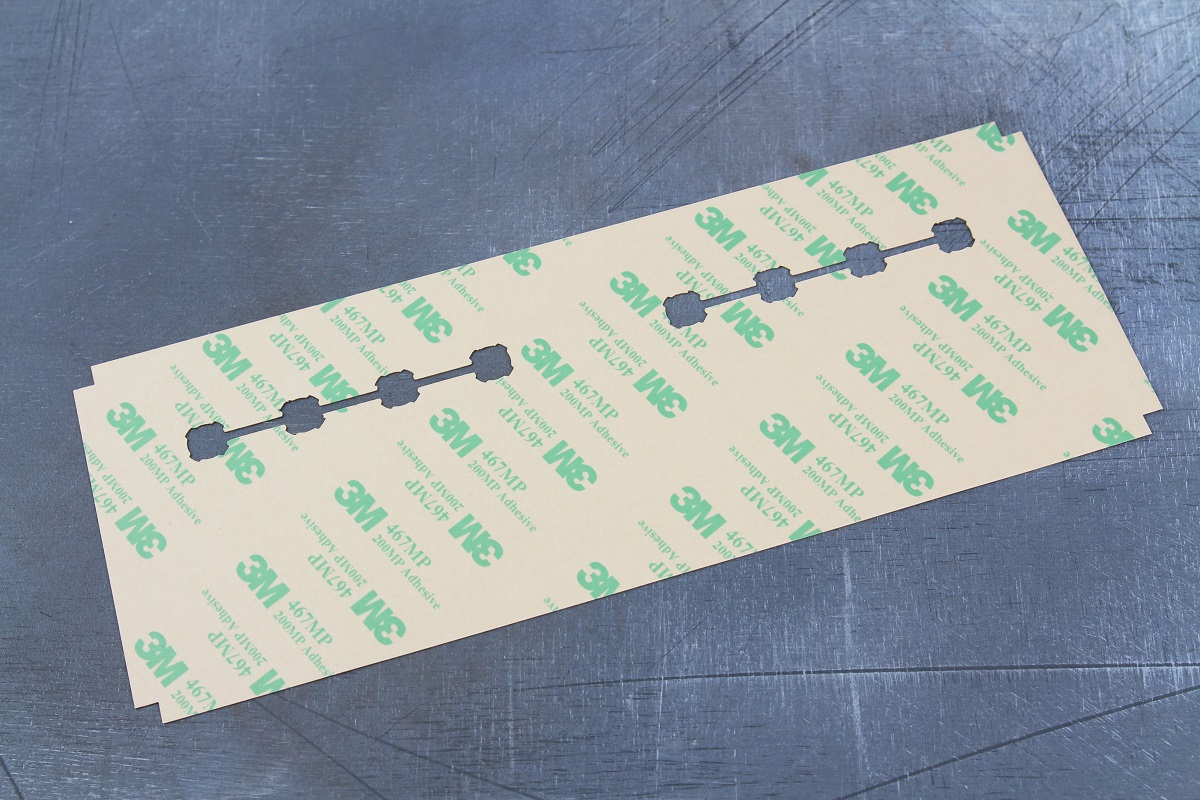

Нарезка клеевых слоев

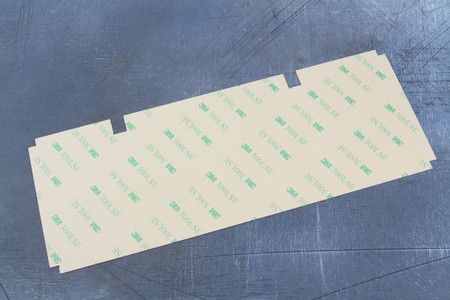

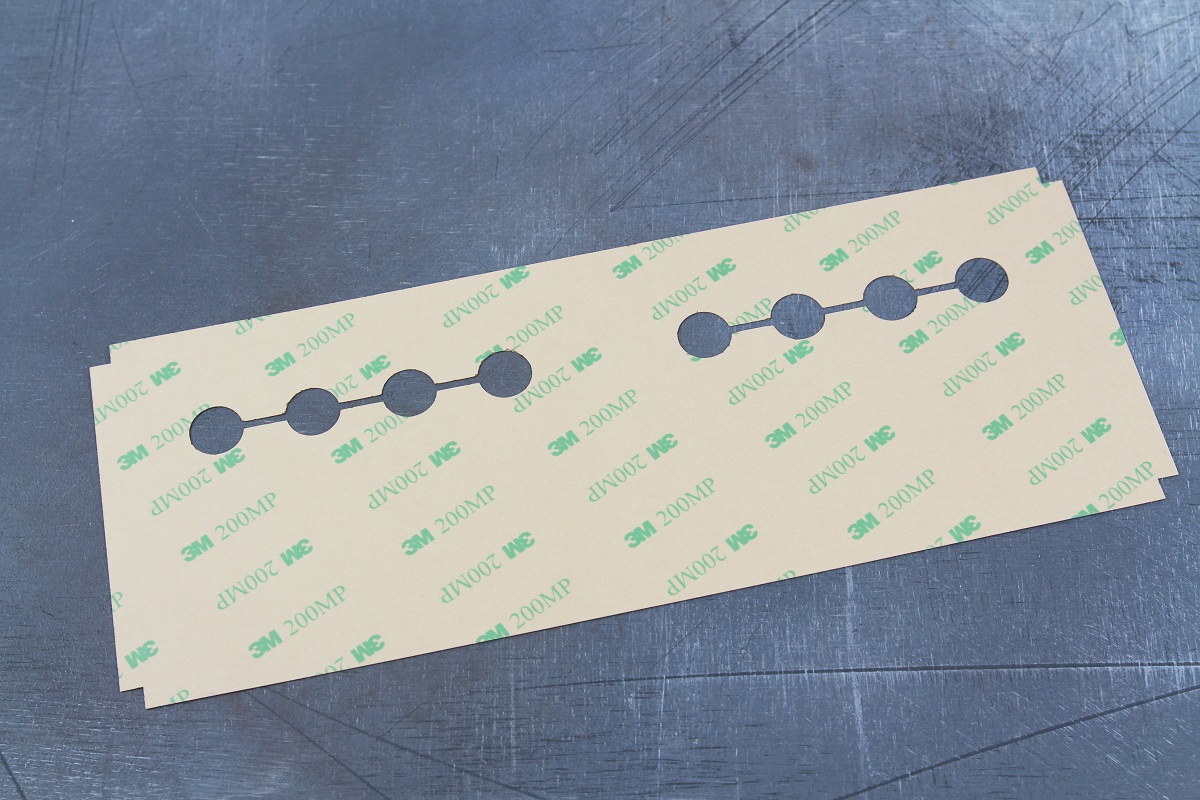

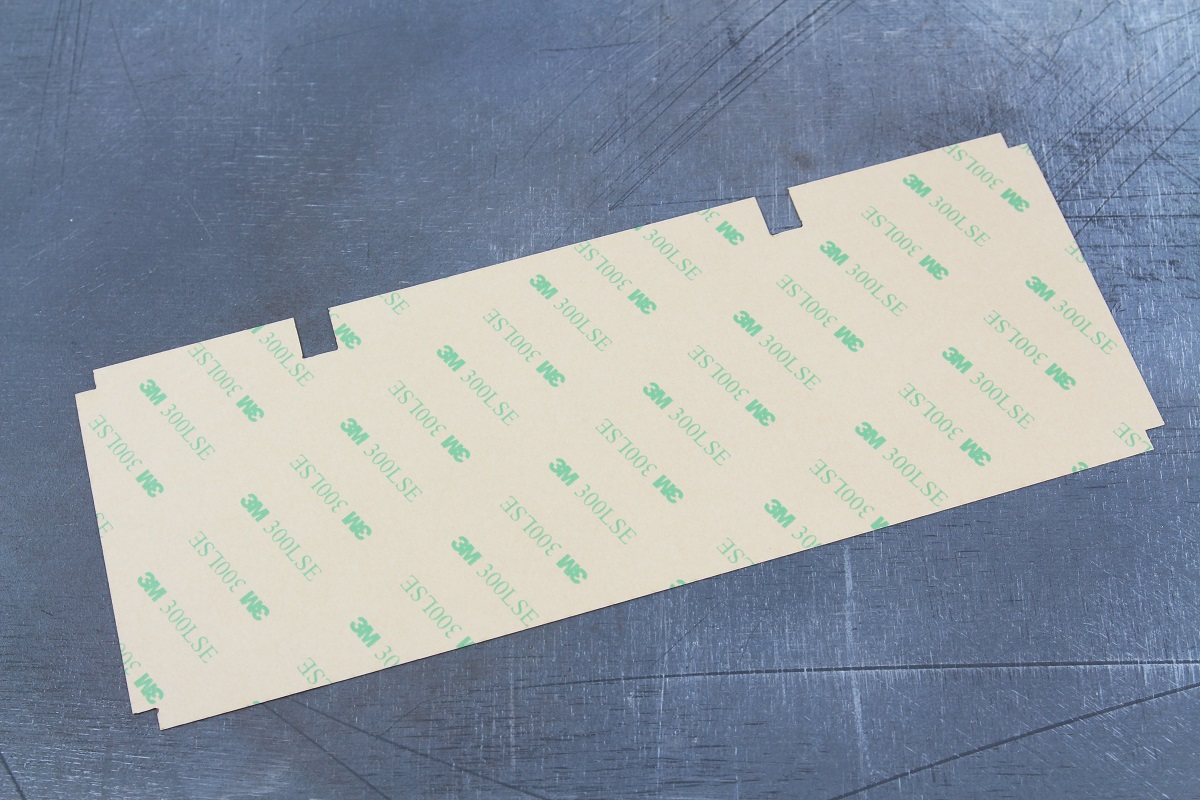

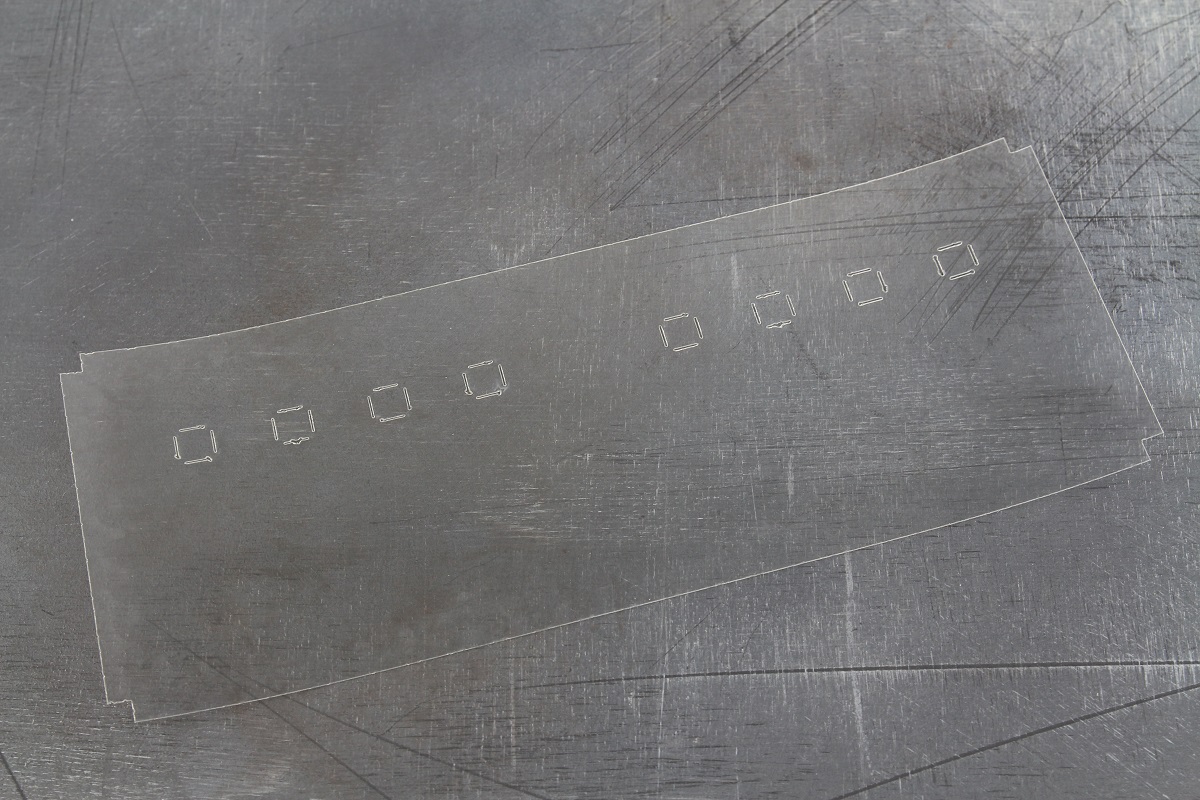

На лазерном ЧПУ-станке нарезали клеевые слои марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”, а также ПЭТ-пленку в качестве прижимного слоя для фиксации металлических мембран.

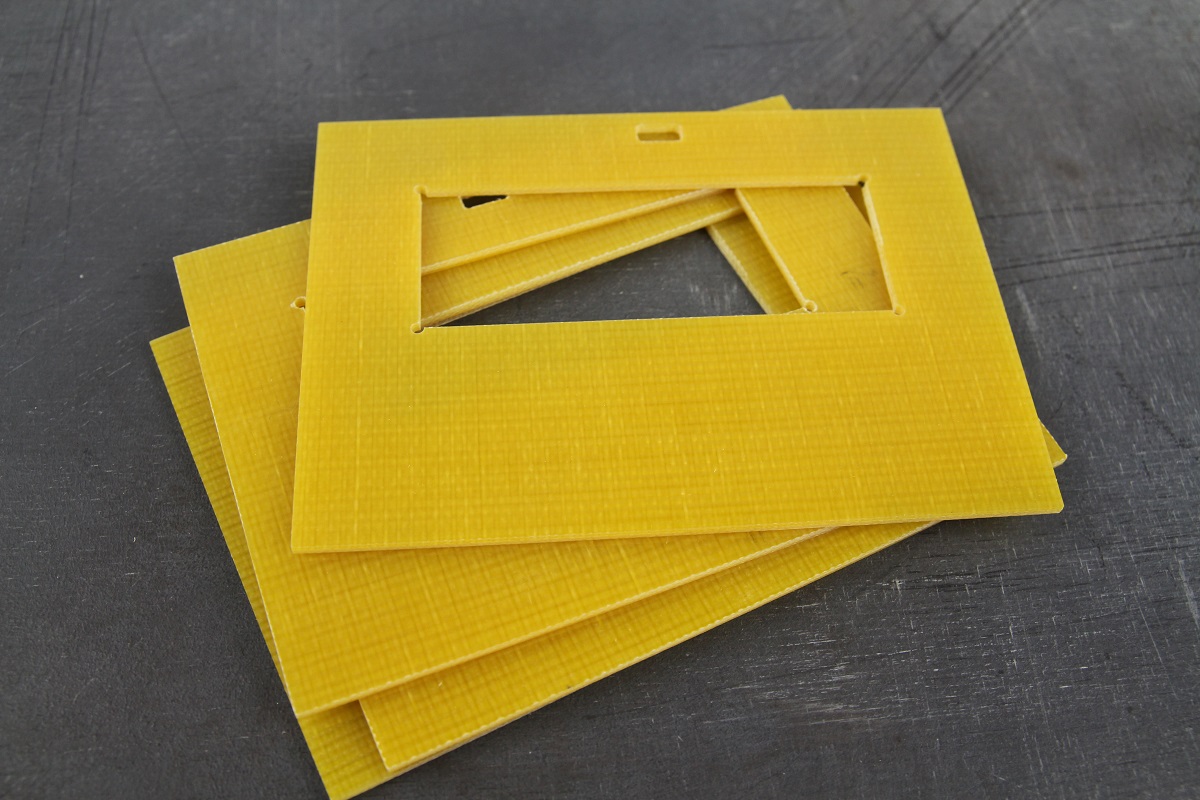

Фрезеровка стеклотекстолита
На ЧПУ-фрезерном станке 2.0 мм отфрезеровали панели из стеклотекстолита, которые будут служить жестким основанием для гибкой пленочной клавиатуры.
Сборка (без лицевой части)

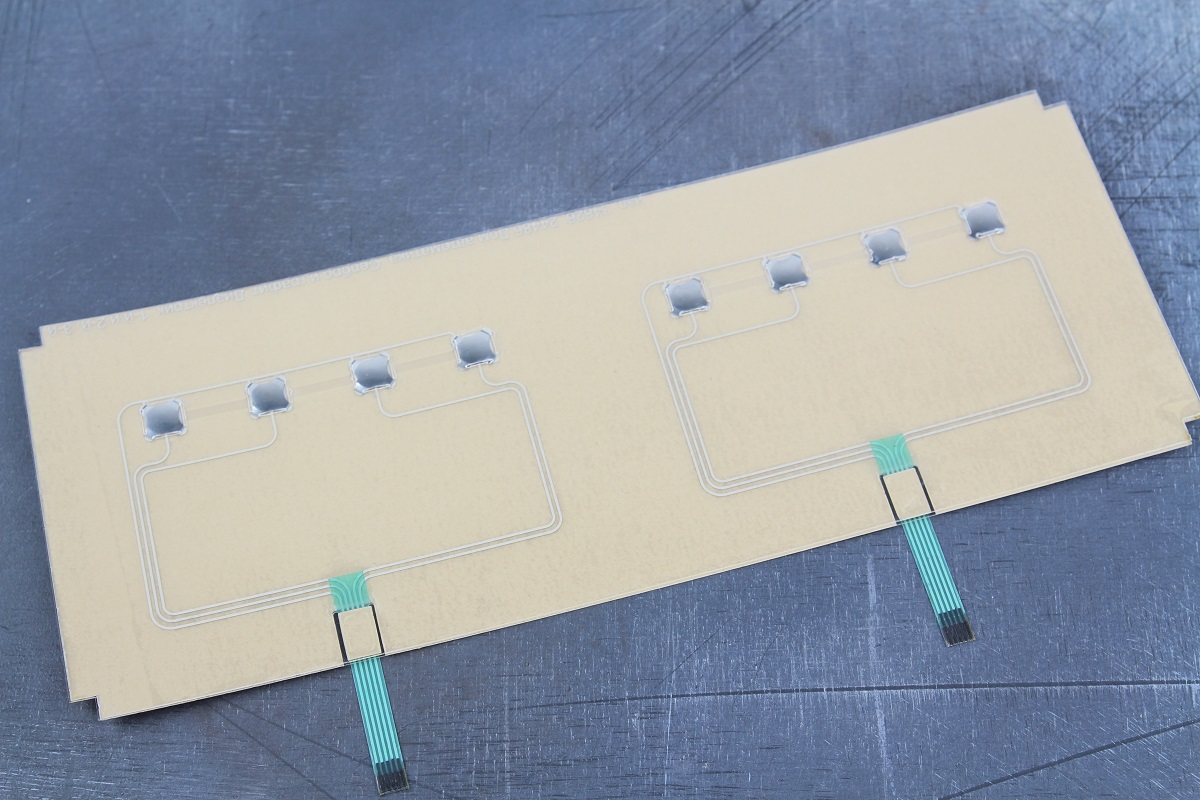

На участке сборки собрали слои пленочной клавиатуры с монтажом металлических 10 мм мембран (усилие нажатия 350 гр.). После чего отправили “бутерброд” на лазерную резку габарита.
Финальная сборка. ОТК. Доставка.

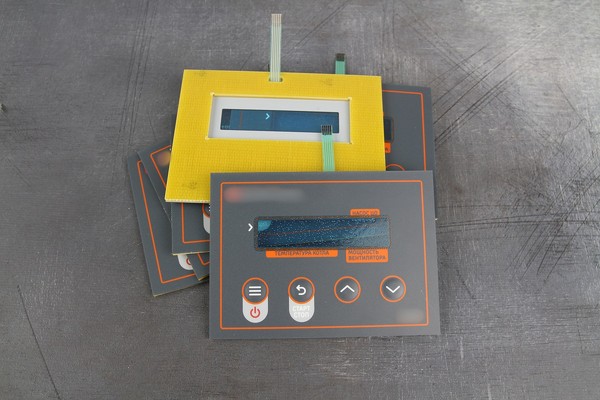

На участке сборки клеевыми слоями собрали между собой основание из стеклотекстолита и гибкую клавиатуру. Проверили работоспособность электрики. Упаковали в воздушно-пузырьковую пленку и передали на доставку.
