Изготовление приборной вызывной панели домофона

Изготовление приборной вызывной панели домофона

Используемые материалы:
нержавеющая сталь 2,0 мм (лицевая панель), шпильки М3х25, прозрачный акрил 5,0 и 6,0 мм, сталь 1,2 мм (кожух), порошковая краска RAL 9005 муар, бесцветный пластик

Технологии:
лазерная резка, лазерная гравировка, приварка метизов, шлифовка, фрезеровка акрила, шелкография, порошковая покраска.

Российский производитель координатно-цифровых домофонов обратился к нам чтобы “освежить дизайн” модели домофона. Так как мы работаем по принципу “все технологии в одной организации” от разработки до финальной сборки, заказчику размещать производство составных частей в разных компаниях не нужно.

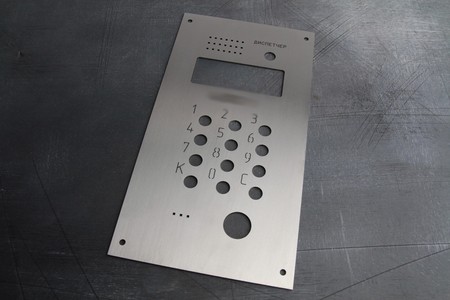

Лазерная резка и гравировка-0

Лазерная резка и гравировка

На лазерном станке вырезали по габариту 2-миллиметровую нержавеющую сталь, а также отверстия под кнопки, динамик, микрофон, цифры и окно циферблата. После чего сняли заусенцы шлиф-машинкой.

Сделали лазерную гравировку логотипа производителя и надпись “Диспетчер” (окно для камеры).

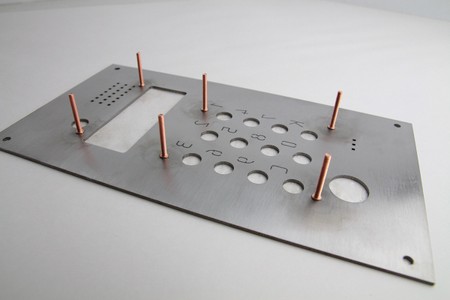

Изготовление прозрачных герметичных символов в стали, установка метизов-0

Изготовление прозрачных герметичных символов в стали, установка метизов

Цифры в стальной панели прорезаны насквозь и закрыты вставками прозрачного пластика, который обеспечивает подсветку символов в темное время суток и одновременную защиту от пыли и влаги.

Приварили омедненные крепежные шпильки М3х25 с внутренней стороны панели.

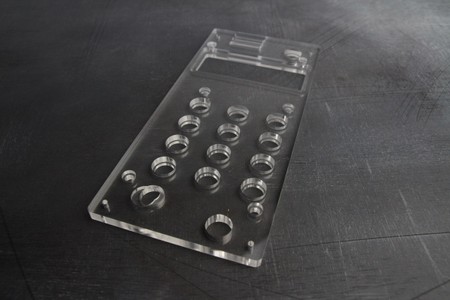

Изготовление внутренней основы для кнопок-0

Изготовление внутренней основы для кнопок

Отфрезеровали 6,0 мм прозрачное оргстекло под внутренюю сборку кнопок.

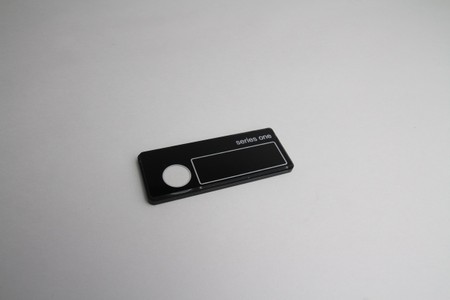

Изготовление защитного стекла и нанесение на него изображения-0

Изготовление защитного стекла и нанесение на него изображения

Отфрезеровали прозрачный 5,0 мм акрил для окна домофона.

Методом шелкографии в 2 цвета нанесли затемняющий слой с тыльной стороны защитного стекла домофона.

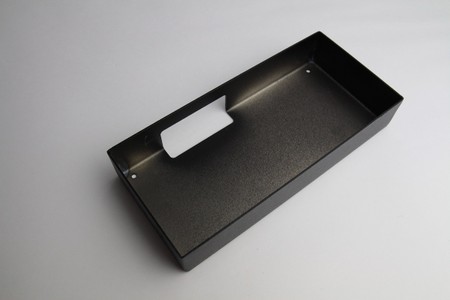

Изготовление защитного кожуха и его покраска-0

Изготовление защитного кожуха и его покраска

На лазерном резчике вырезали развертку кожуха из стали 1,2 мм. На листогибе согнули кожух. Стыки стенок проварили и зашлифовали с учетом допуска под нулевую посадку, чтобы между вырезом в лицевой панели и стеклом не было зазора.

Подготовили поверхность кожуха к окрашиванию и покрыли порошковой краской черного цвета RAL 9005.

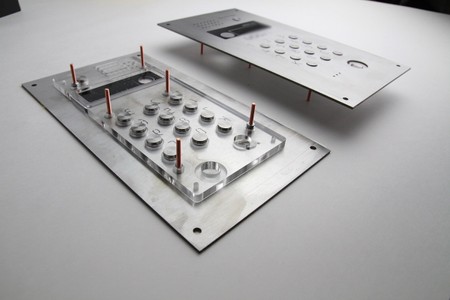

Сборка готового изделия-0

Сборка готового изделия

Собрали составные части вызывной панели домофона.

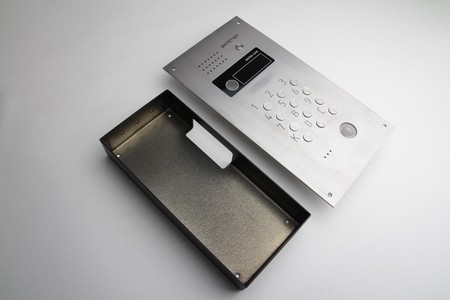

Проверка ОТК-0

Проверка ОТК

Специалист ОТК проверил готовые изделия на предмет соответствия панели домофона техническому заданию. Упаковали в воздушно-пузырьковую пленку и транспортировочные коробки. Доставка. Заказ был готов через 20 дней после заявки от заказчика.
