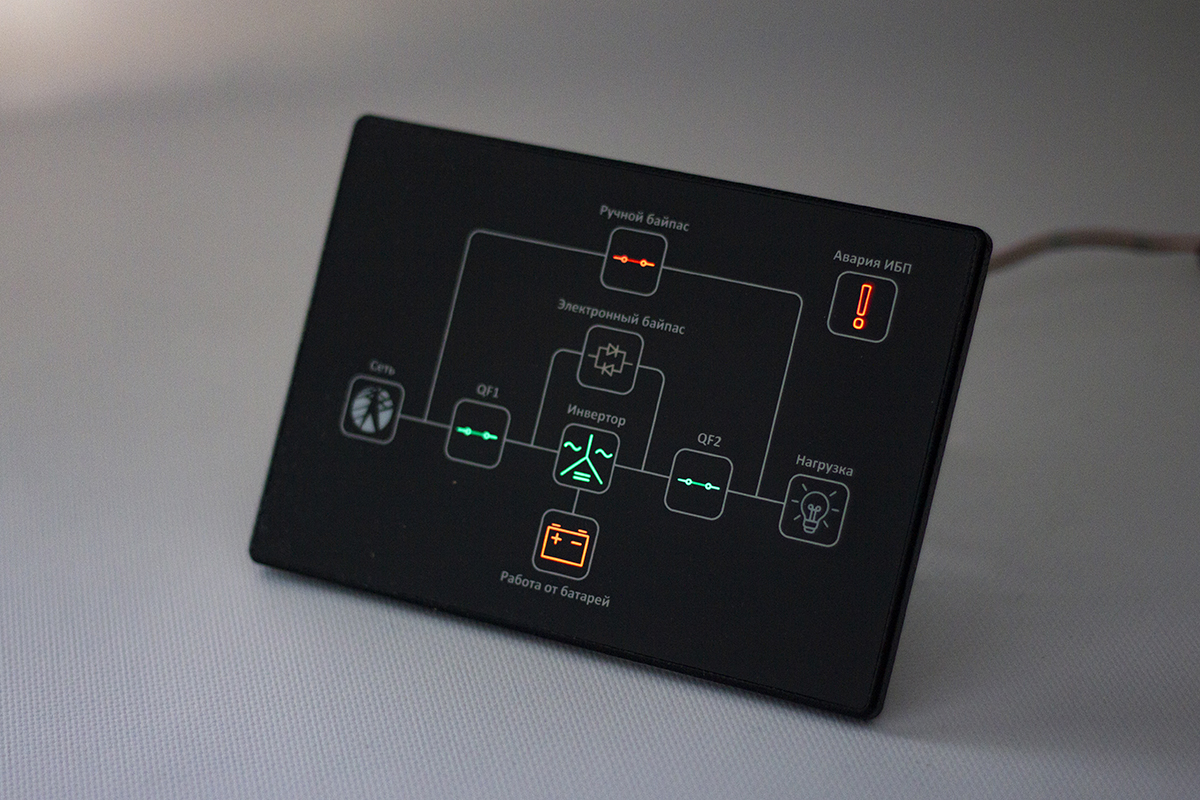

Клавиатура с подсветкой на металлическом основании
Используемые материалы:
Пленка Лавсан F200, клей 3 типа, акрил 1 мм, плата 1,5 мм, алюминиевое основание Д16 6мм, светодиоды, транзисторы, резисторы, шпилька FH-М4-15"
Технологии:
Фрезеровка, шлифовка, запрессовка, порошковое окрашивание, маскирование, шелкотрафаретная печать, пайка, лазерная резка, сборка

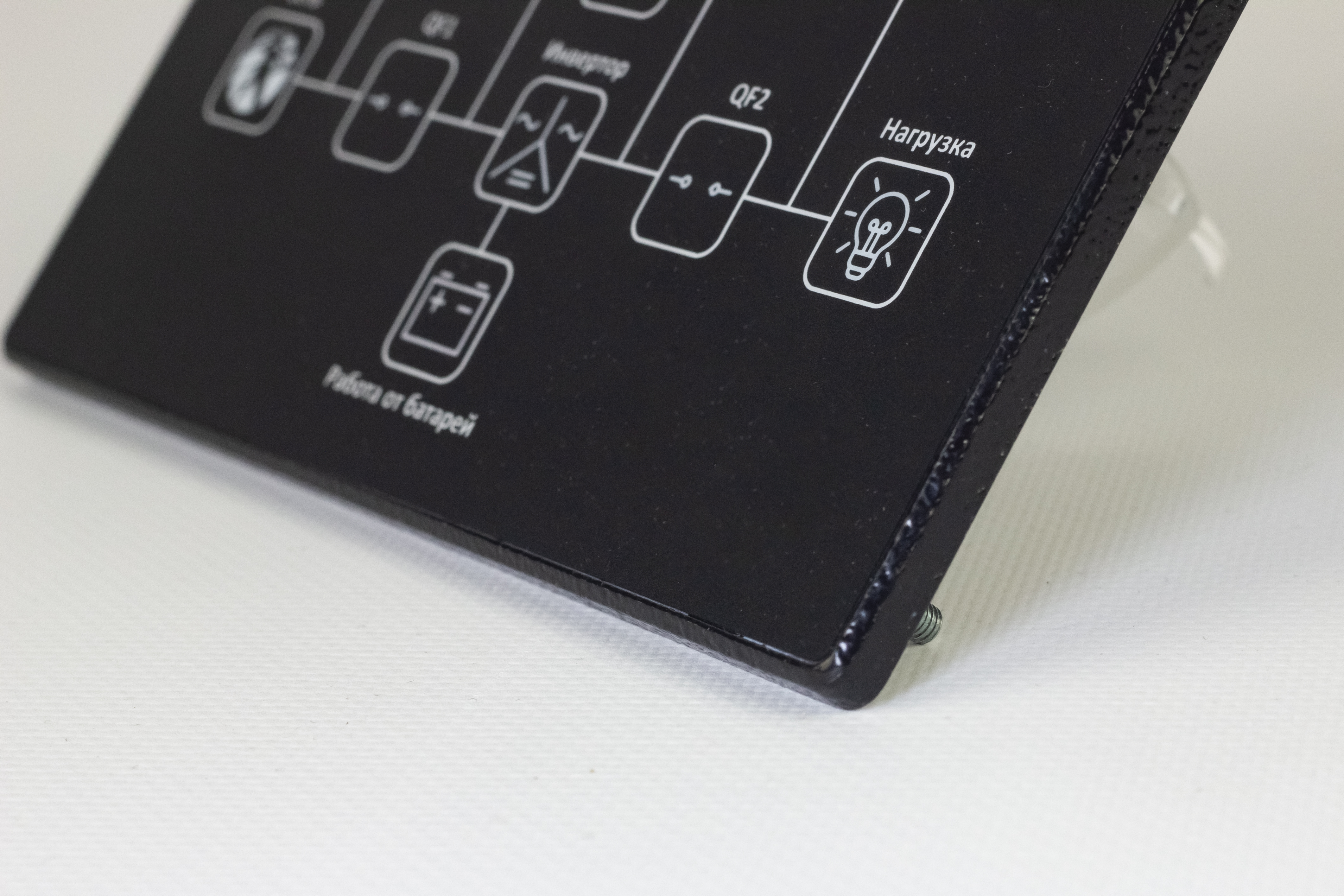

Изготовление лицевой пленочной панели
Провели засветку рам. Затем плёнка прошла термостабилизацию, в цехе шелкографии была нанесена графика — все пиктограммы и маркировка клавиш.

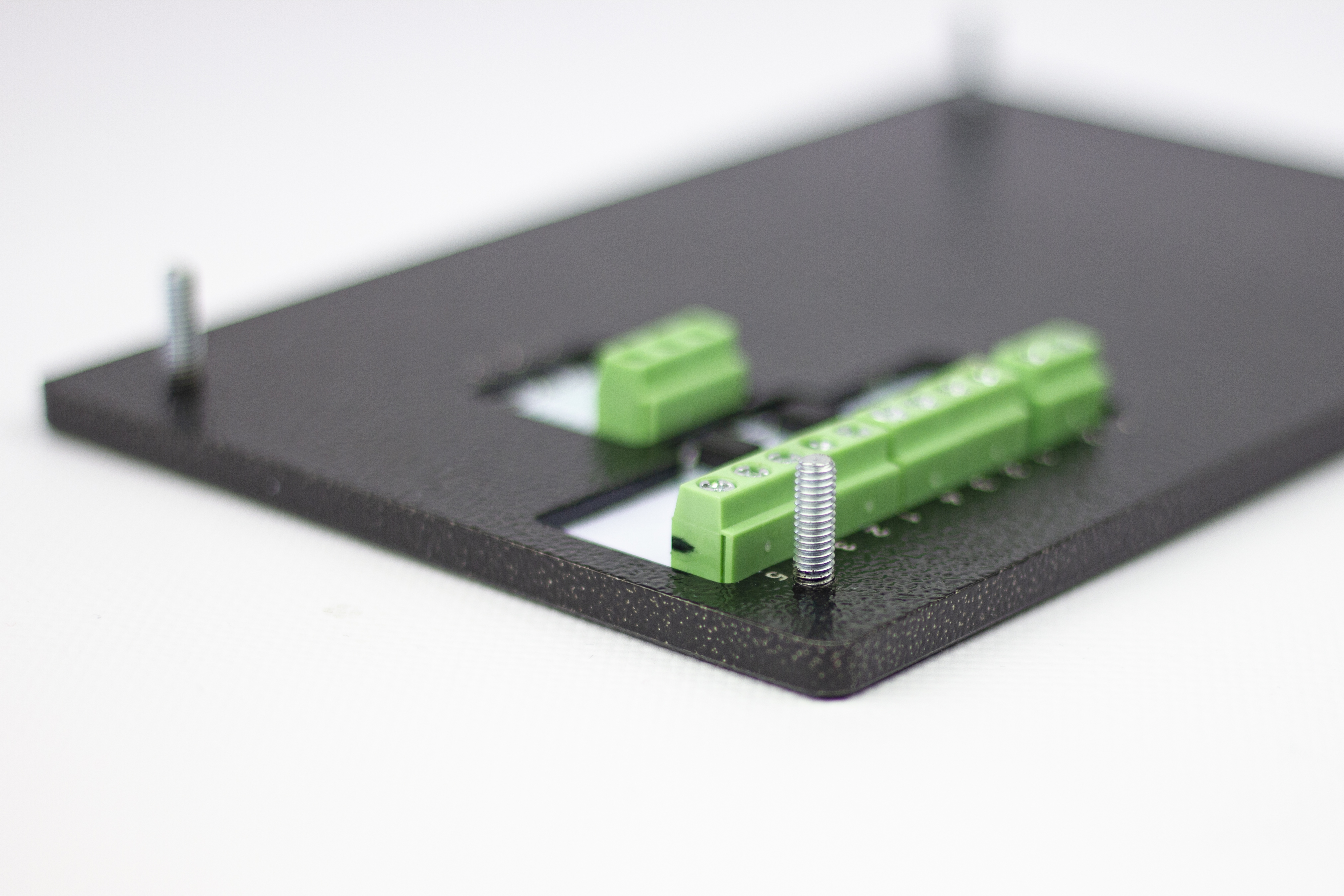

Изготовление основания клавиатуры
Выровняли листы алюминия и отфрезеровали габарит основания. Провели круговую шлифовку поверхности — для равномерной адгезии краски. Запрессовали шпильки. Выполнили порошковое окрашивание корпуса с предварительным маскированием технологических зон.

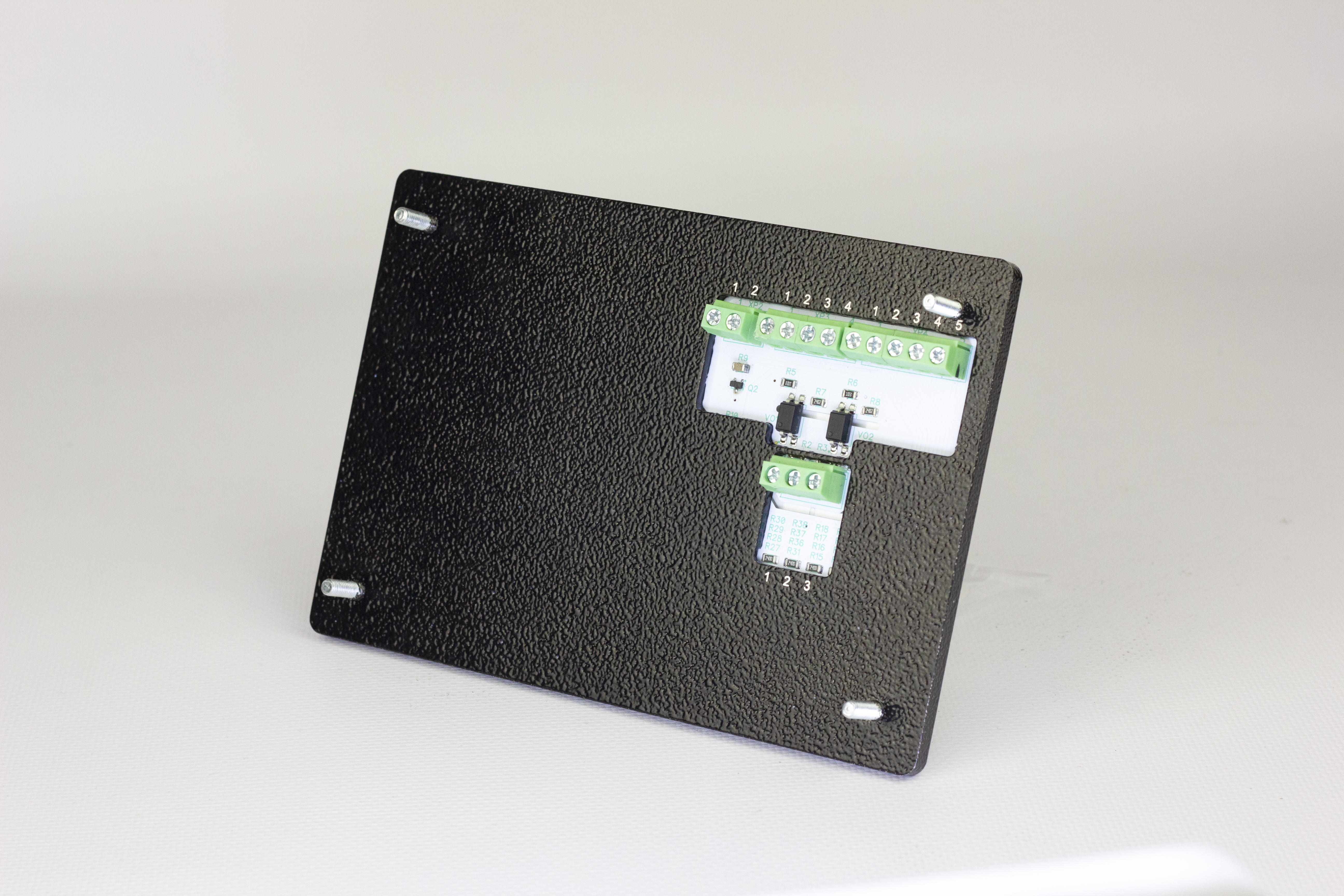

Изготовление платы и маркировка основания
Выполнили пайку компонентов на печатной плате и первичную проверку её работоспособности. С помощью лазерной установки нанесли маркировку. Контролёр ОТК проверил соответствие чертежу и качеству поверхности.

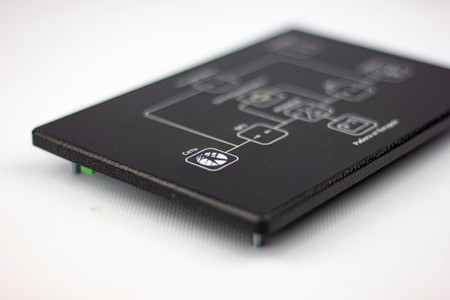

Сборка платы с клеевыми слоями
Отдел лазерной резки подготовил клеевые слои. Выполнили сборку платы с основанием, затем конструкторско-технологическое бюро провело повторное тестирование работоспособности.

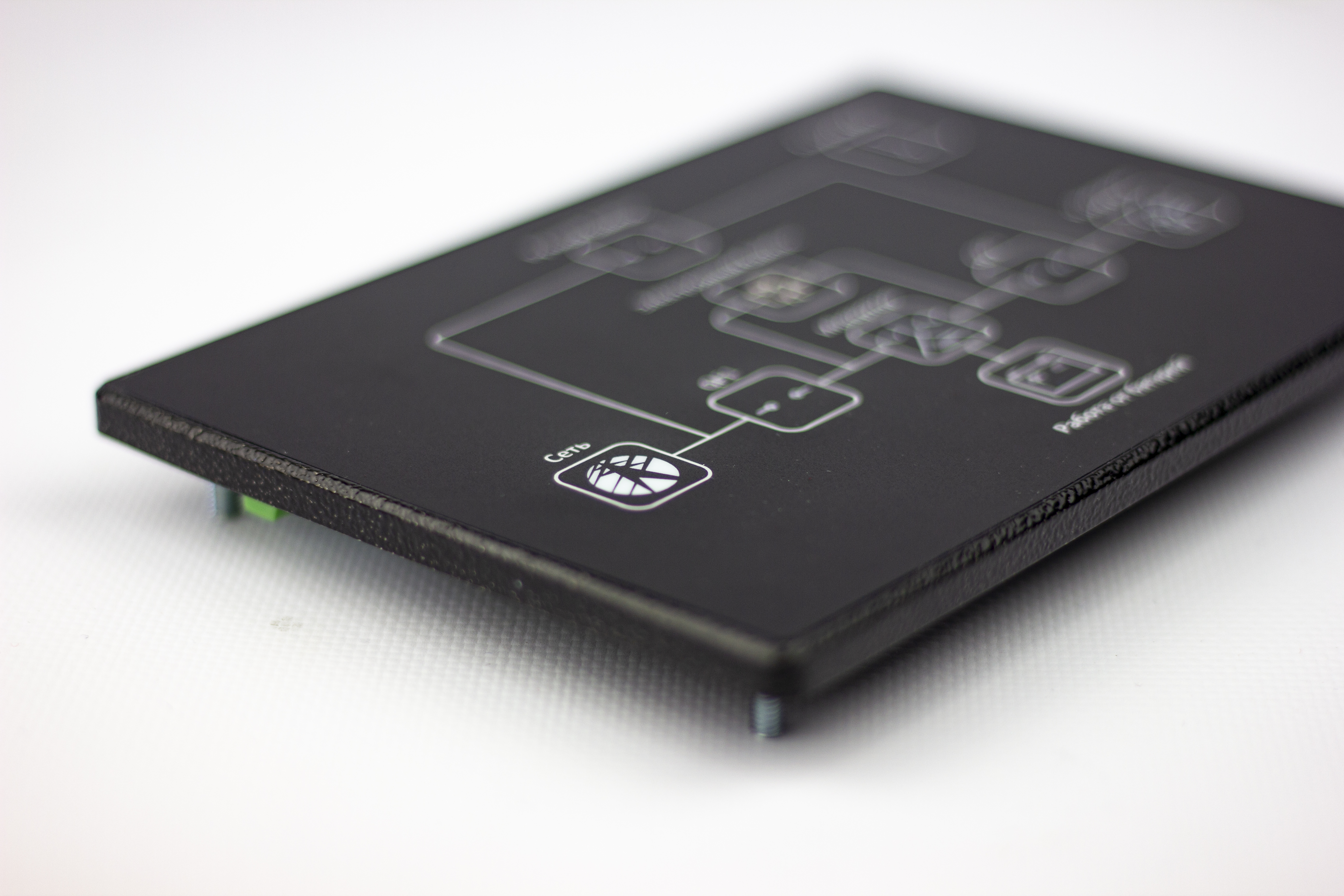

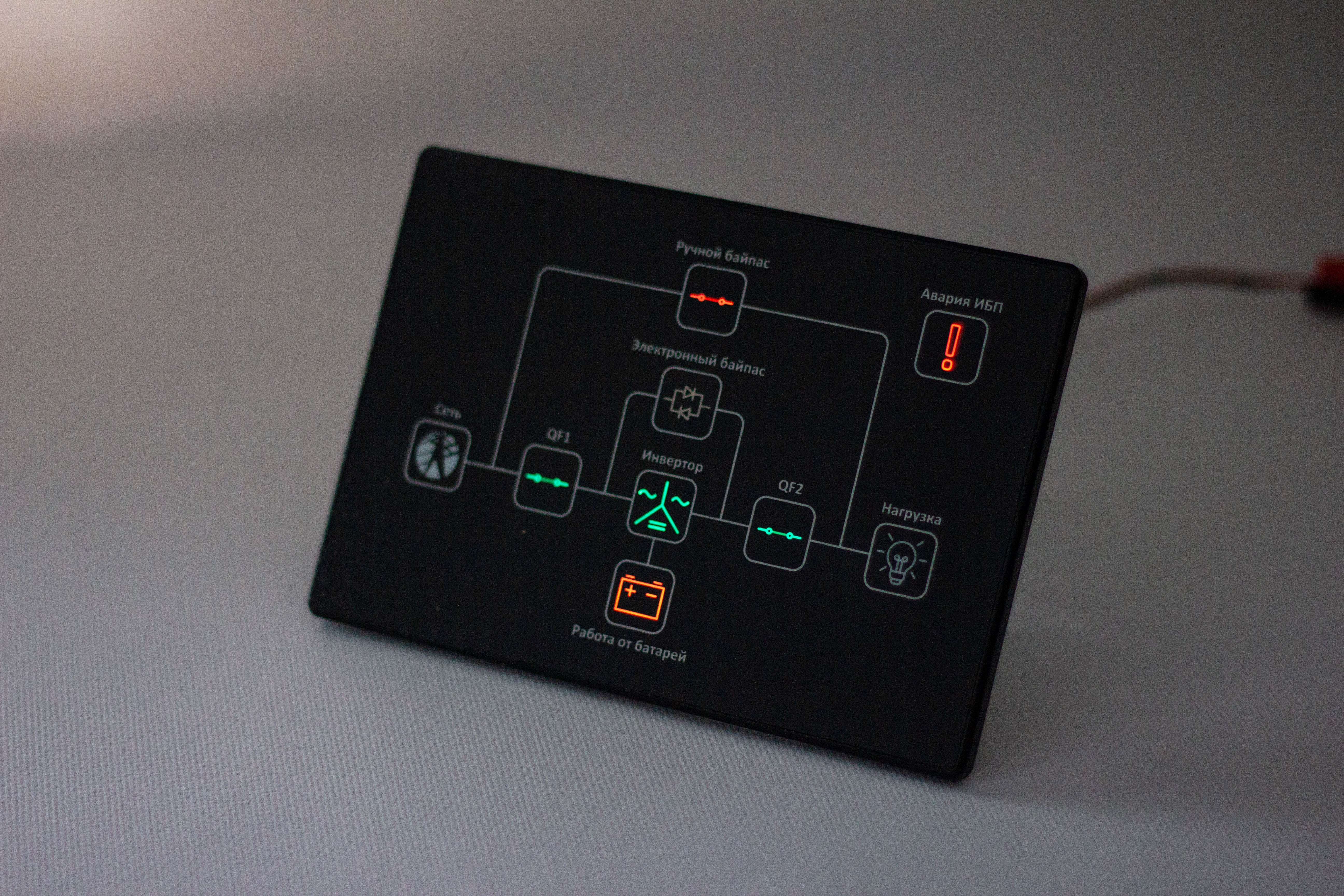

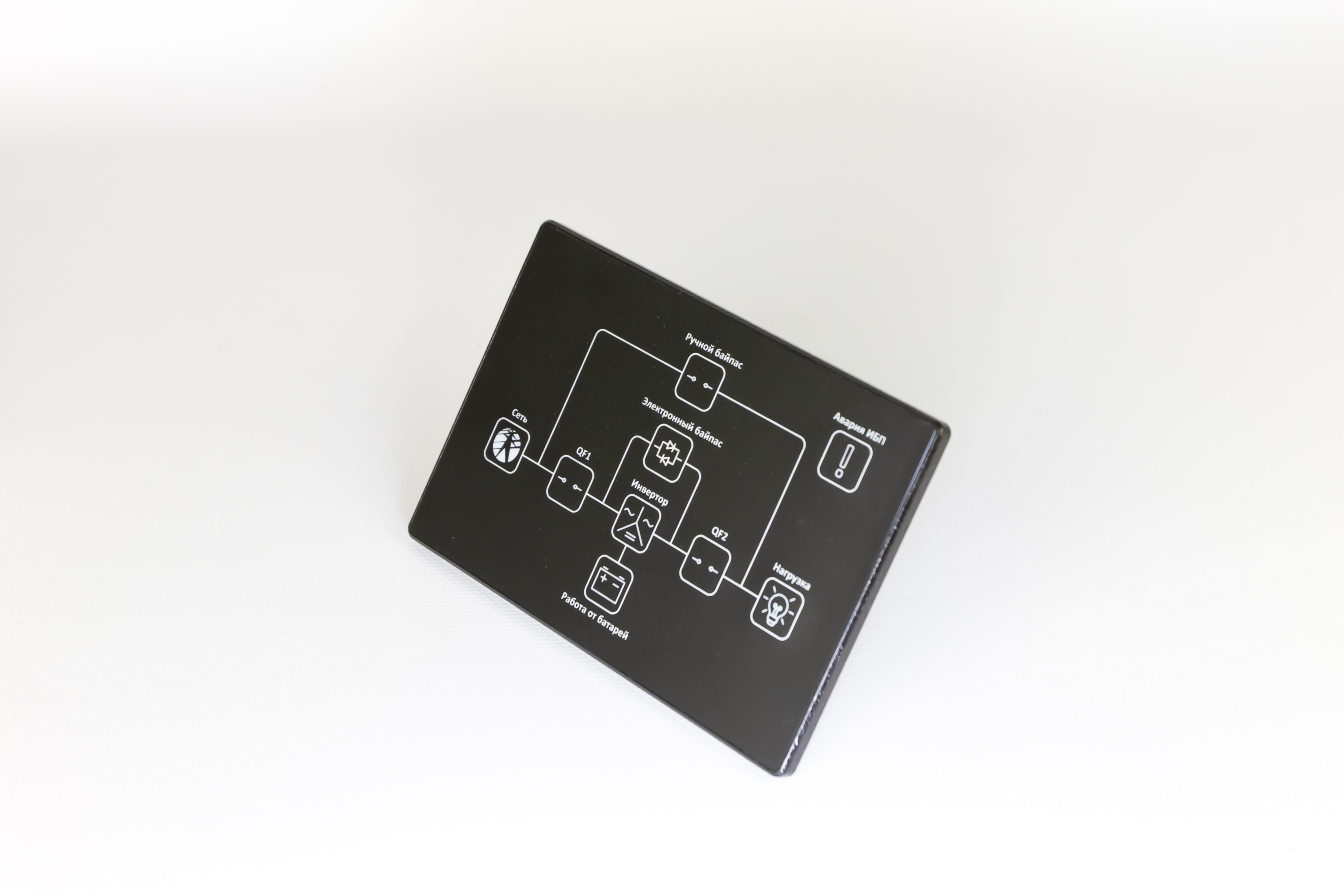

Финальная сборка
После подгонки лицевой плёнки под корпус выполнили финальную сборку клавиатурного модуля и проверили работу устройства. Последний этап — визуальный и функциональный контроль ОТК. Затем изделие упаковали и отправили заказчику.
