Корпус из алюминия с фрезеровкой и порошковой покраской

Корпус из алюминия с фрезеровкой и порошковой покраской

Используемые материалы:
8.0, 45.0 и 50.0 алюминий АМГ2, порошковая краска RAL 9005.

Технологии:
ЧПУ-фрезеровка, нарезка резьбы, порошковая покраска.

Для европейского разработчика полетных камер мы изготавливаем алюминиевые корпуса для проводных систем управления камерами.
ЧПУ-фрезеровка корпусов-0
ЧПУ-фрезеровка корпусов-1
ЧПУ-фрезеровка корпусов-2
ЧПУ-фрезеровка корпусов-3
ЧПУ-фрезеровка корпусов-4

ЧПУ-фрезеровка корпусов

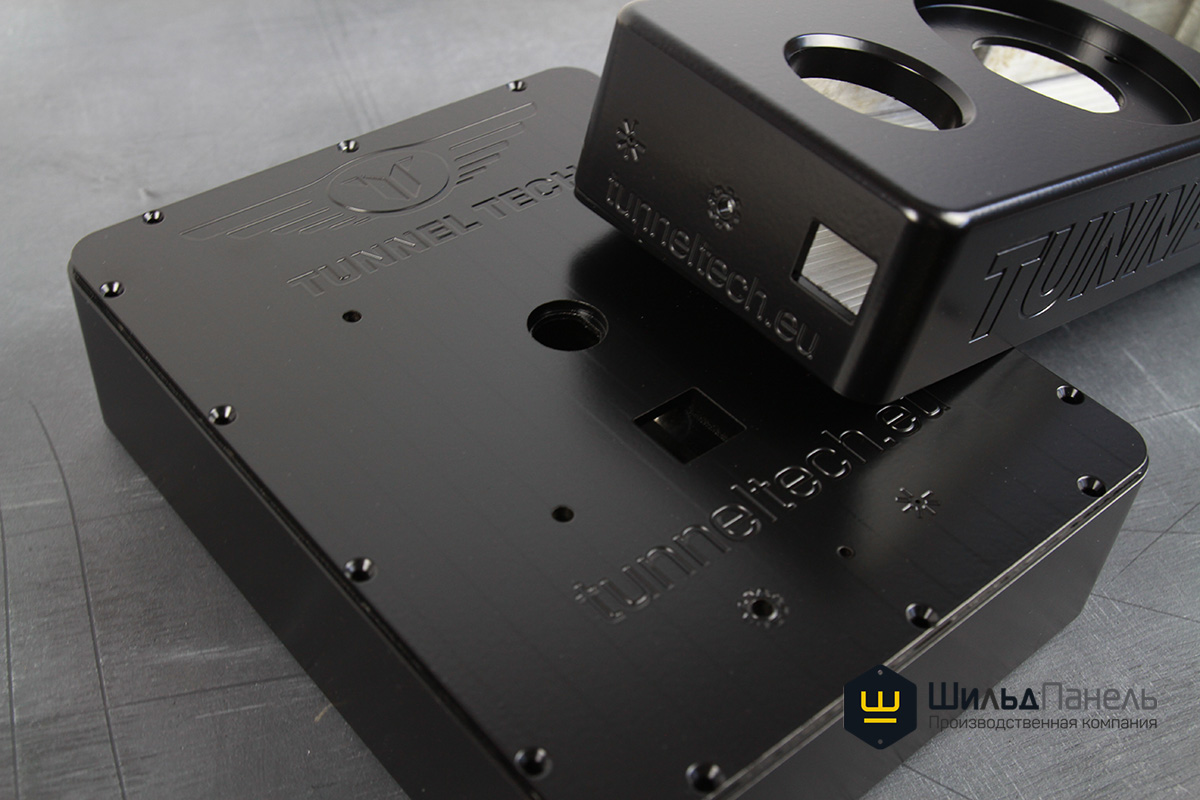

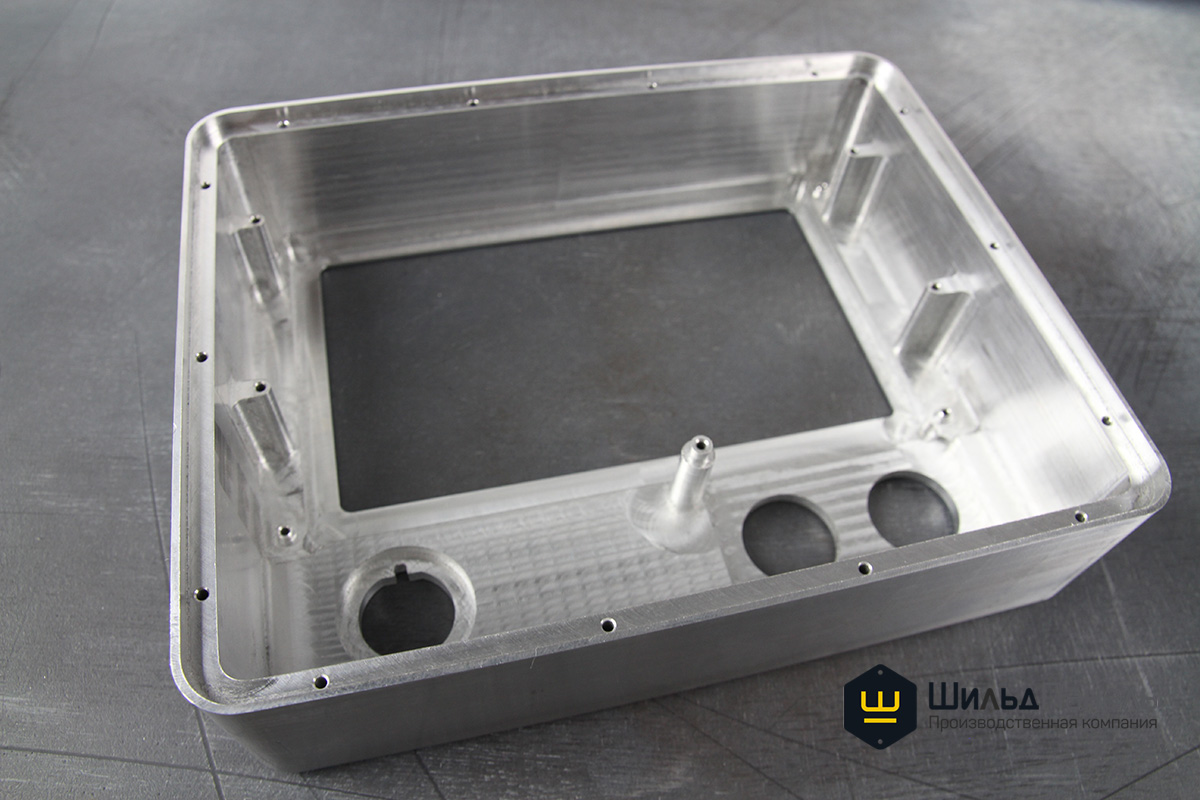

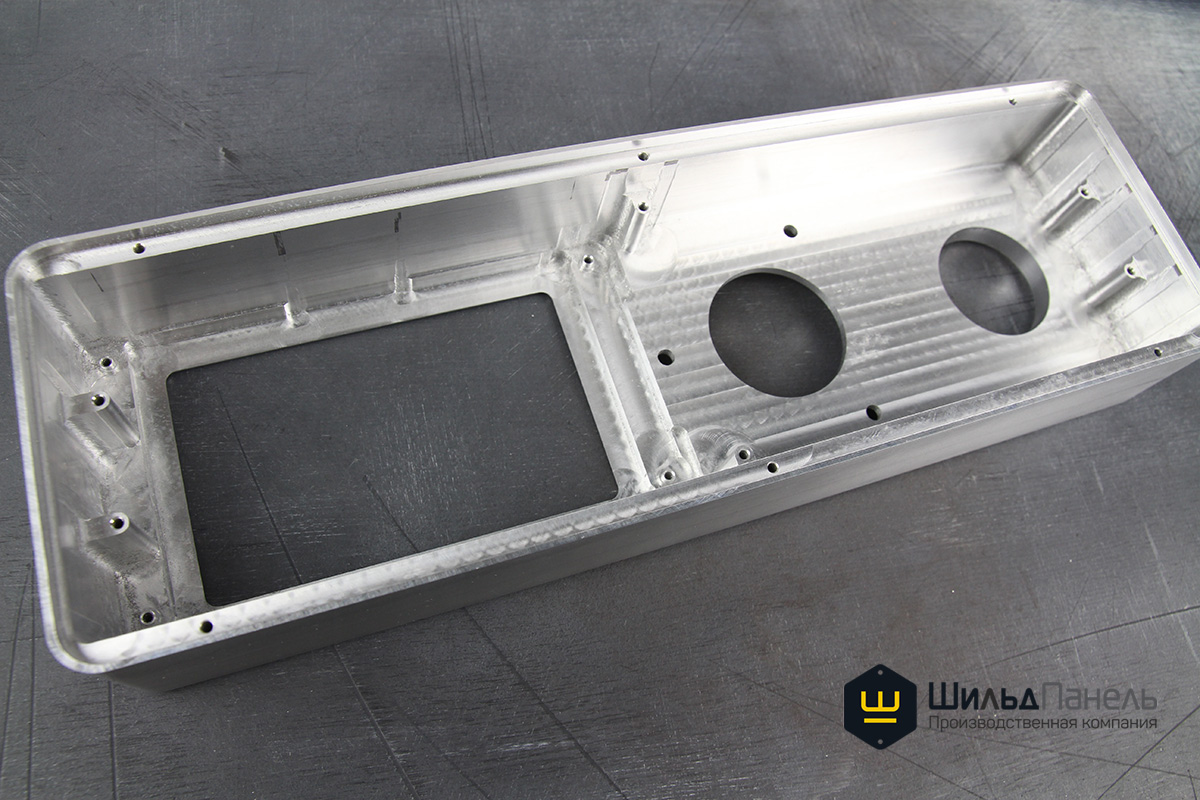

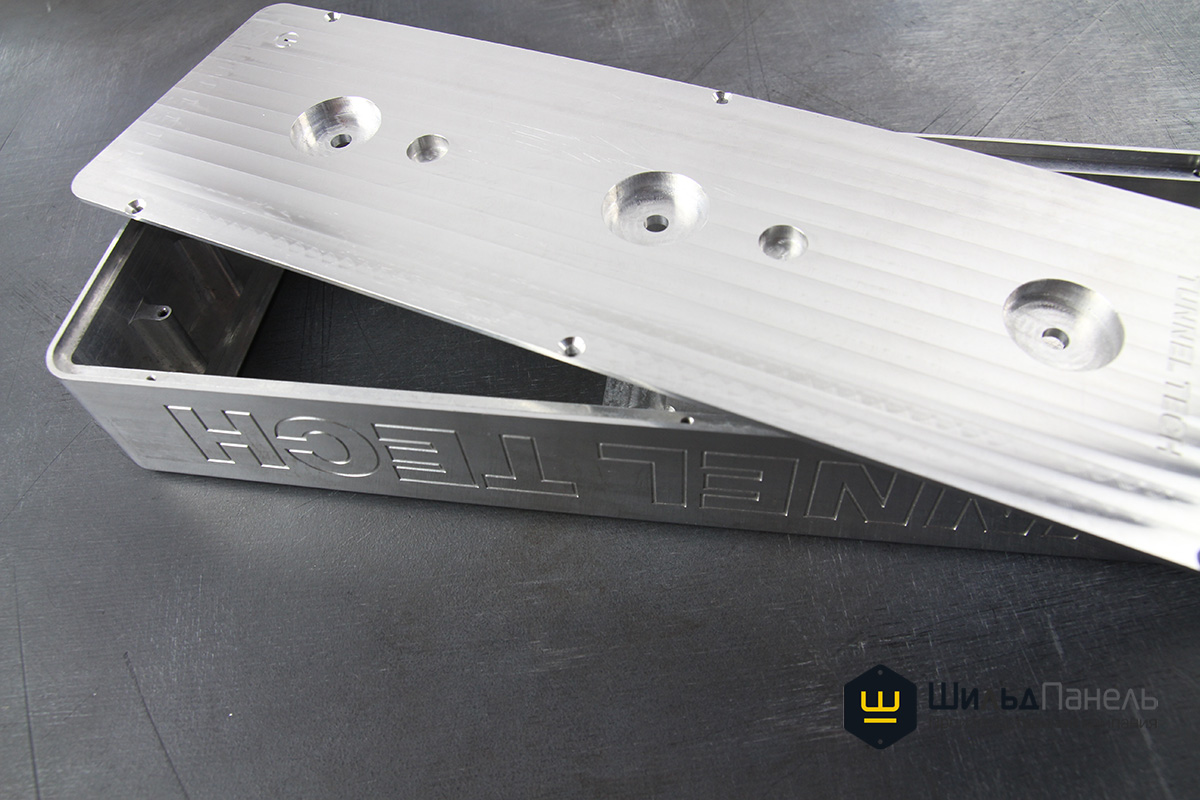

Мы изготавливали по размерам 2 вида алюминиевых корпусов - 162х205 мм и 98х310 мм. На участке фрезеровки для оснований корпусов использовались 45.0 и 50.0 мм плиты алюминия. Крышки делались из 8.0 мм плиты алюминия.

Для корпусов характерны большое количество сложных выборок, снятие фасок. Крепежные отверстия на крышках выполнены с зенковкой.

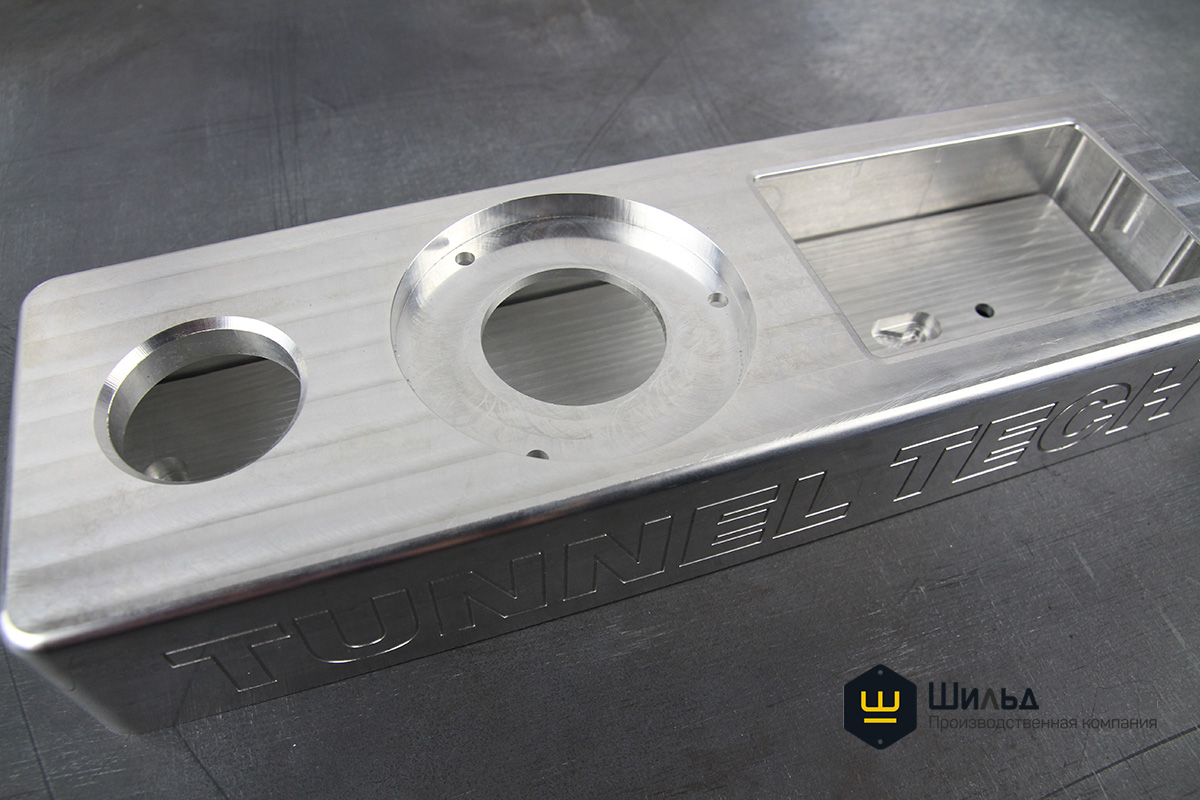

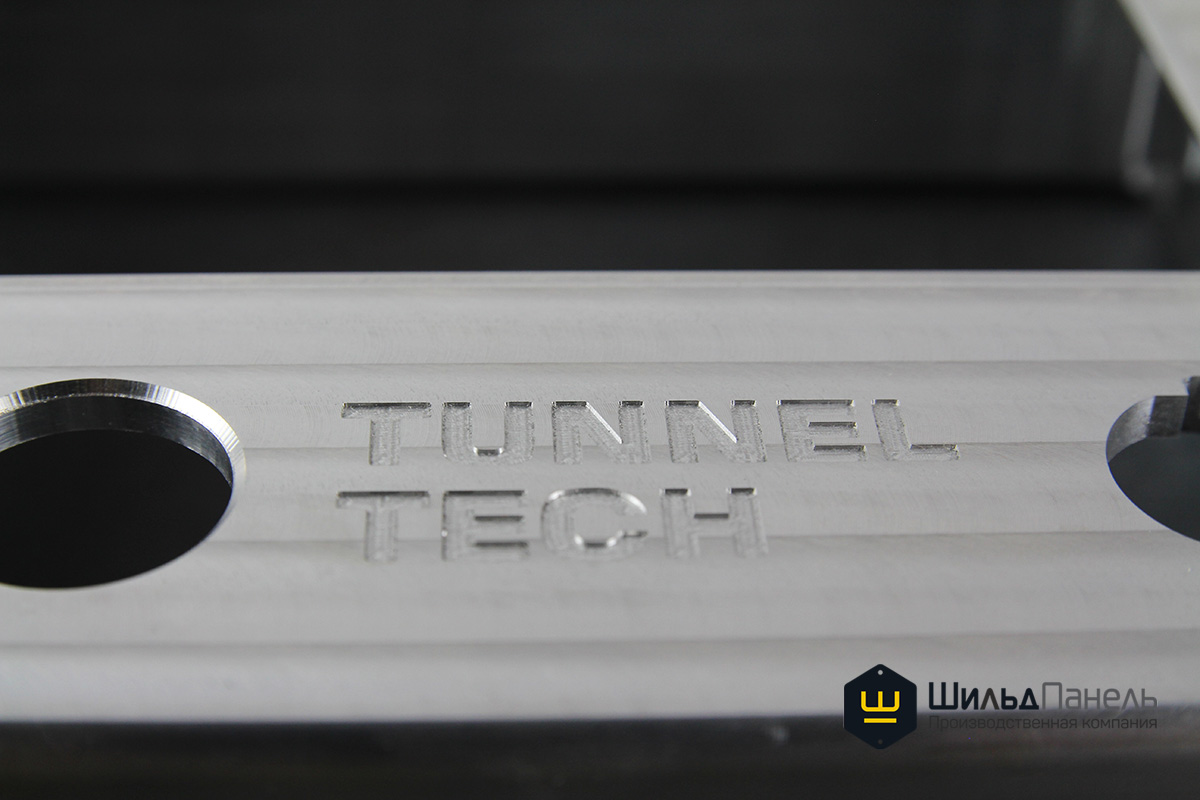

Гравером на ЧПУ на плоских поверхностях выполнили гравировку логотипа и название производителя.

Нарезка резьбы -0

Нарезка резьбы

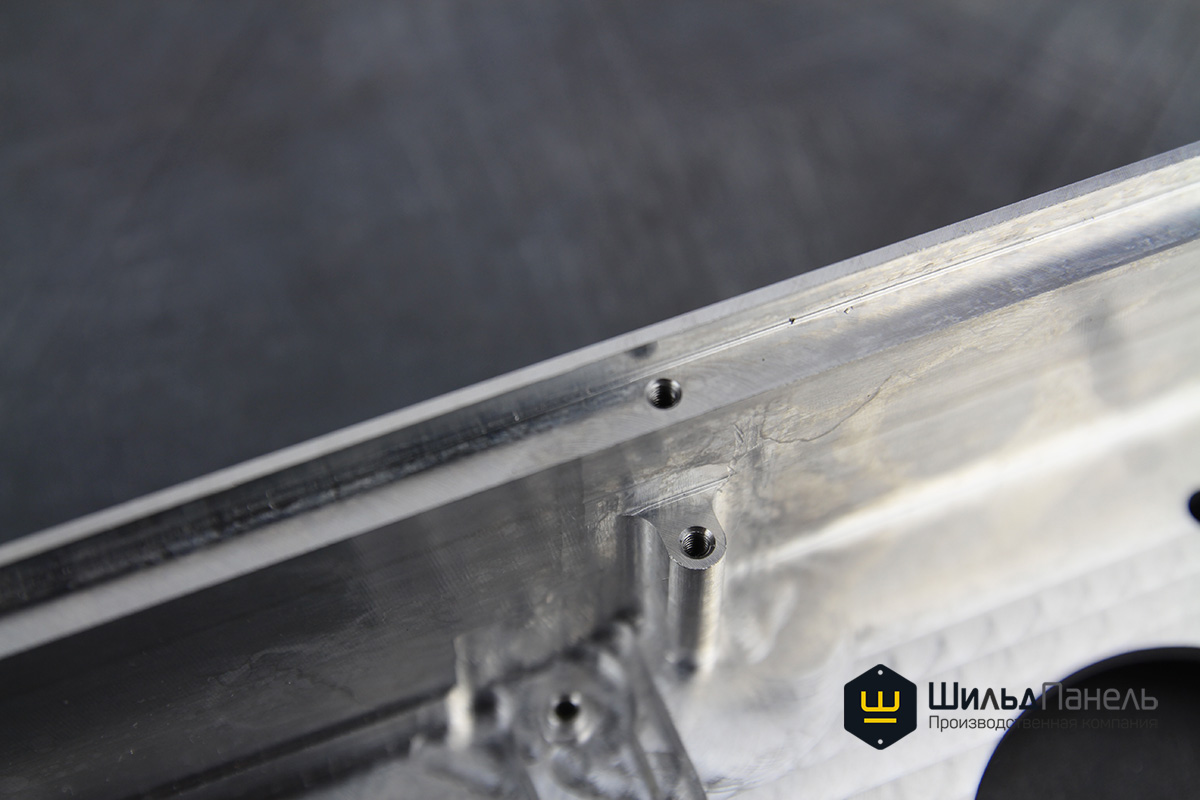

Внутри корпусов резьбонарезным манипулятором нарезали резьбу.

Порошковая покраска-0

Порошковая покраска

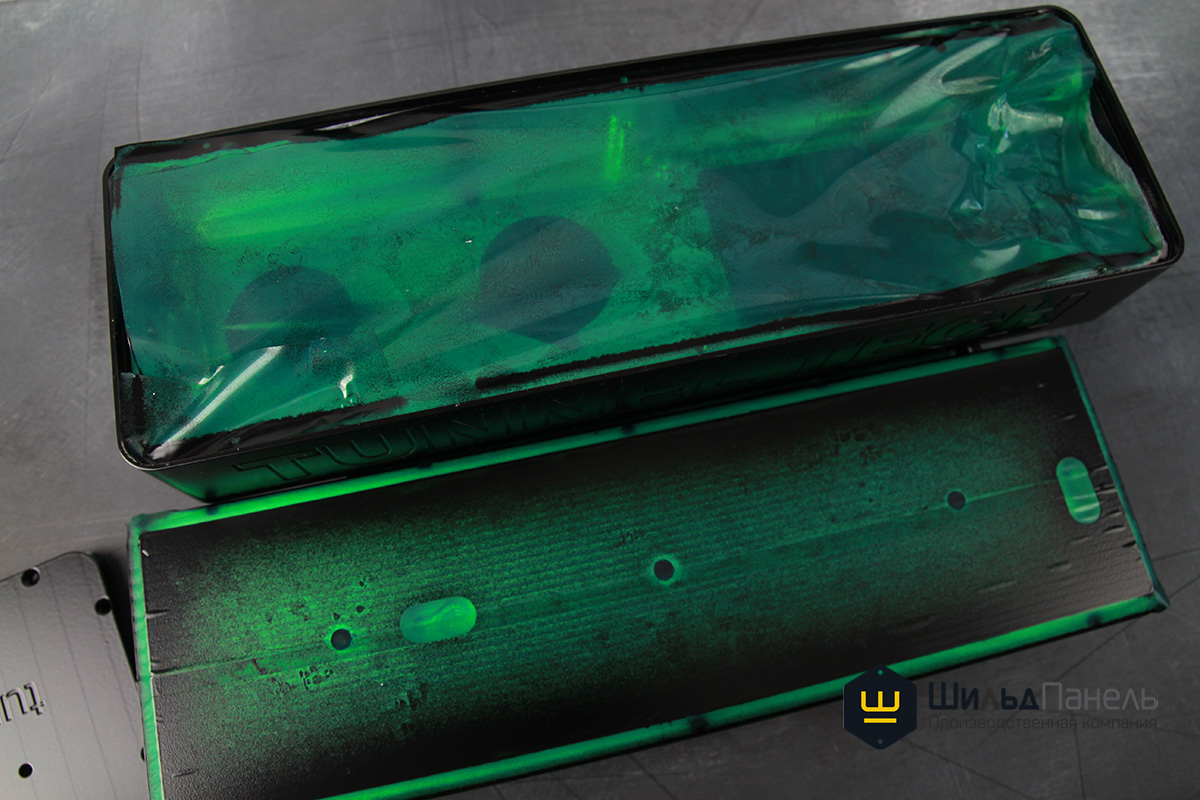

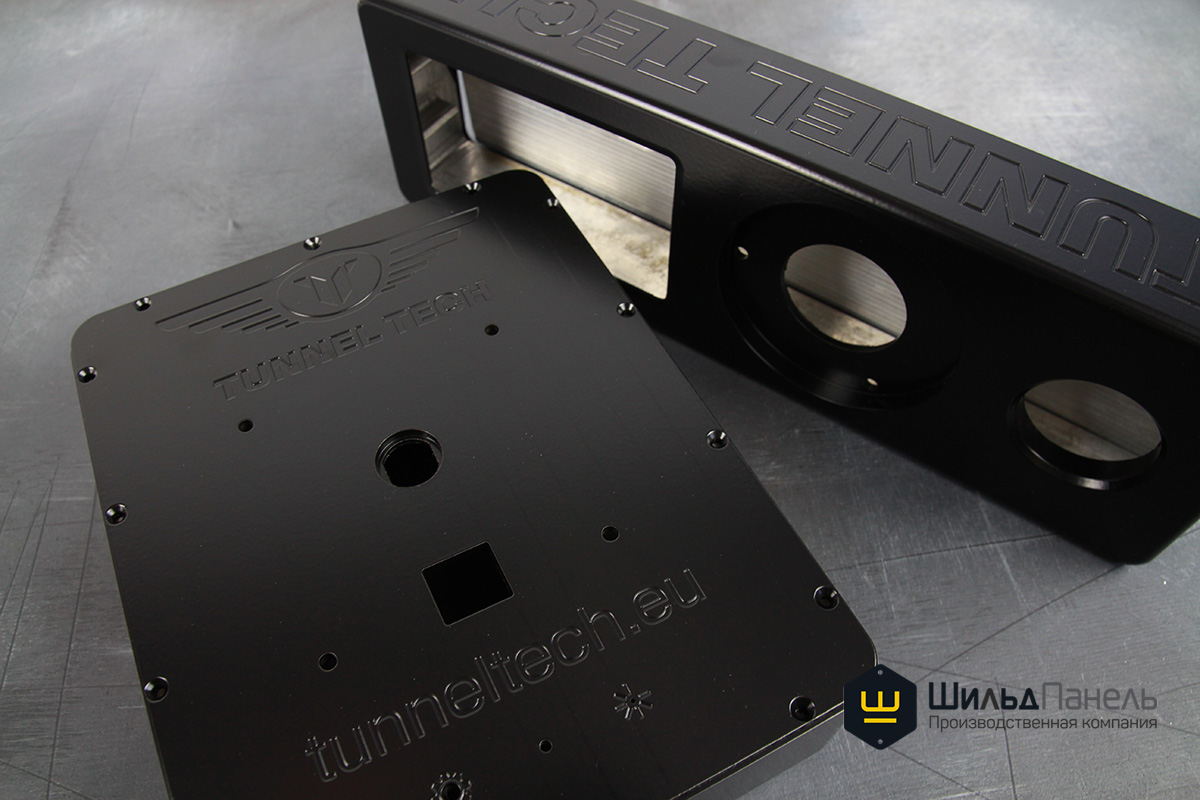

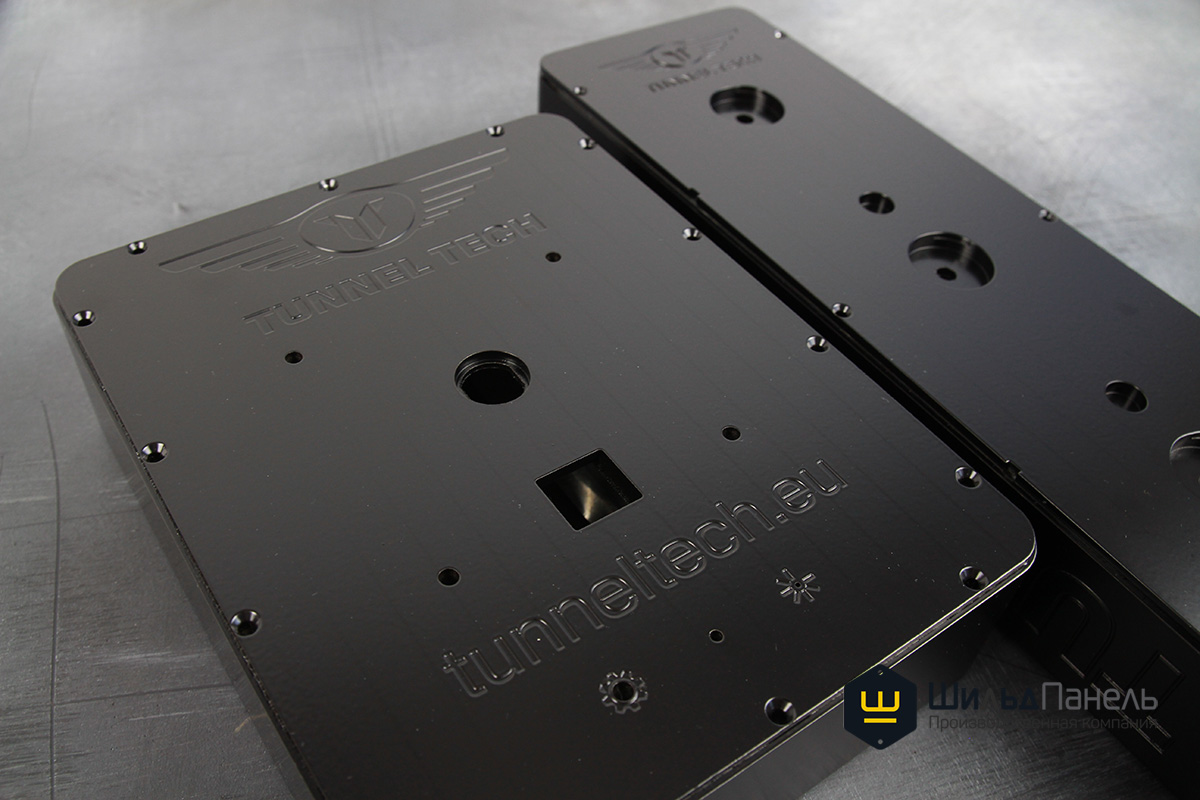

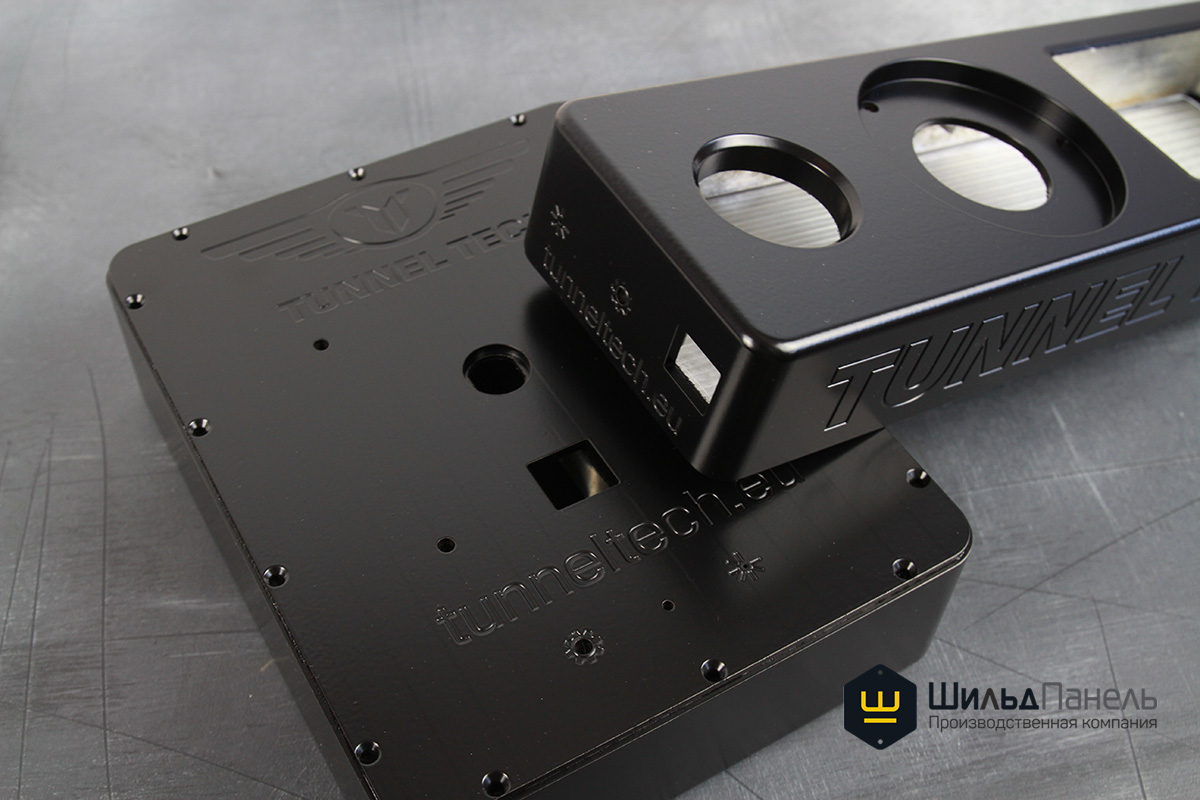

Предварительно проведя маскировку внутренних частей корпусов, крышек и резьбовых отверстий, покрыли изделия гладкой матовой порошковой краской по RAL 9005.

ОТК и доставка-0
ОТК и доставка-1
ОТК и доставка-2

ОТК и доставка

На участке ОТК специалист проверил готовые корпуса. Упаковал в воздушно-пузырьковую пленку и передал на доставку.
