Корпус из алюминия для коммутационного оборудования

Корпус из алюминия для коммутационного оборудования

Используемые материалы:
1.5, 3.0 и 40.0 сырой алюминий Д16АТ, порошковая краска K570GSN.

Технологии:
фрезеровка алюминия, шлифовка, порошковая покраска, УФ-печать.

Один из крупнейших НТЦ, занимающейся разработкой программно-аппаратных комплексов в сфере комплексной безопасности доверил нам изготовление партии алюминиевых корпусов для коммутационного кодека.

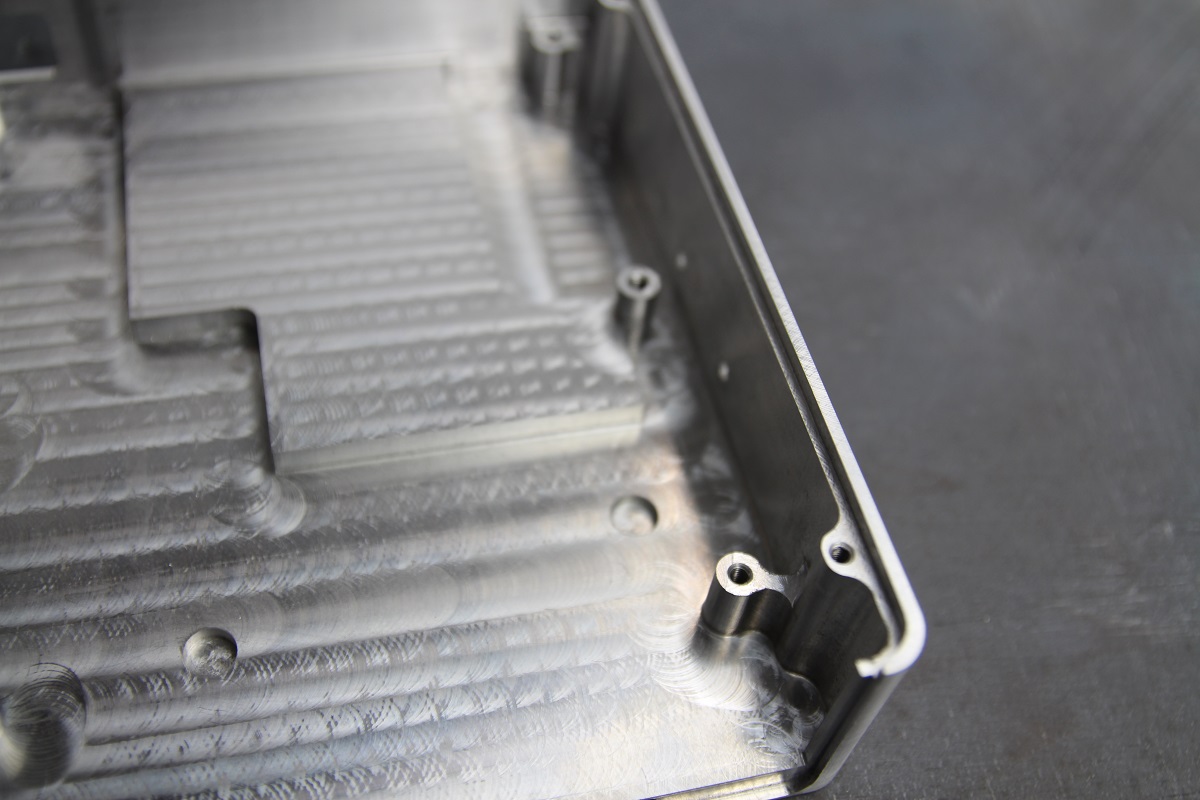

Изготовление оснований корпуса-0

Изготовление оснований корпуса

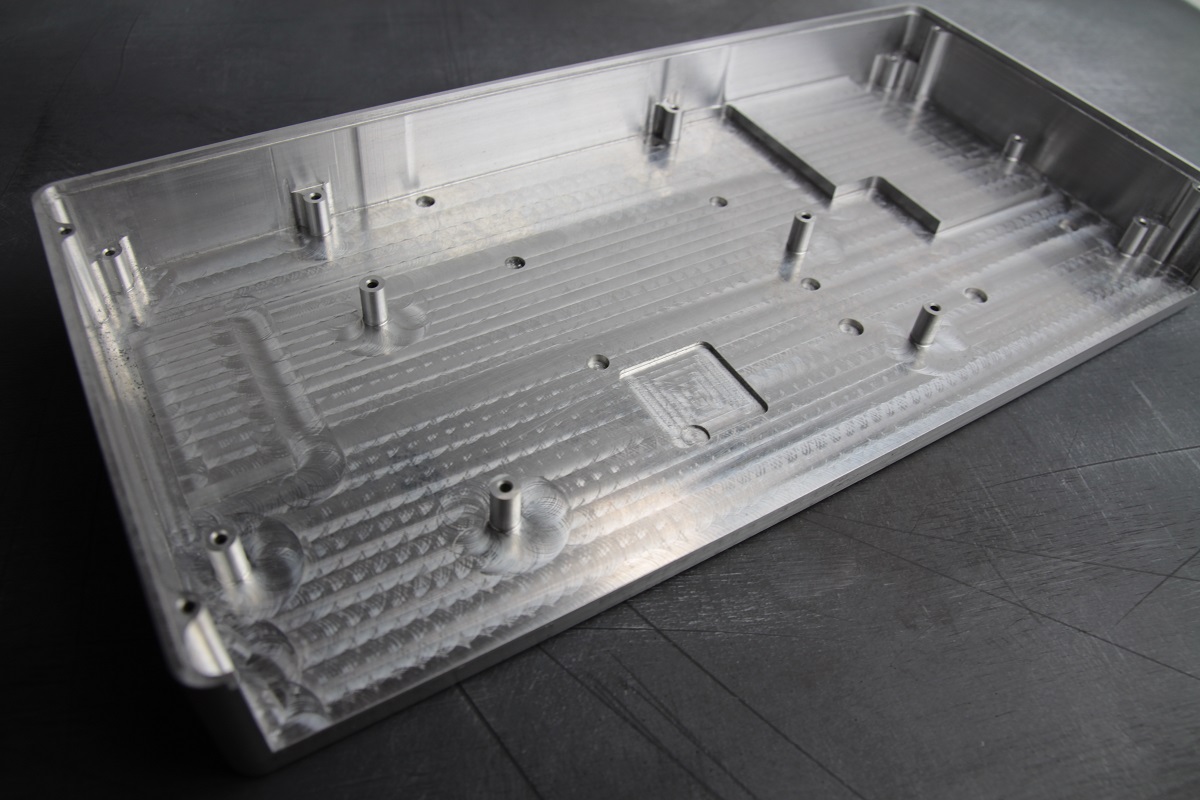

Из сырого 40.0 мм алюминия марки Д16АТ отфрезеровали основание корпуса.

Изготовление крышек корпуса-0

Изготовление крышек корпуса

Из 3.00 мм алюминия изготовили крышку алюминиевого корпуса, в которой 8 отверстий из 12 сделаны с зенковкой для соединения “заподлицо” крышек и основания между собой болтами.

Нарезка резьбы-0

Нарезка резьбы

В основании корпуса в глухих отверстиях нарезали 19 резьб М3.

Изготовление лицевой панели корпуса-0

Изготовление лицевой панели корпуса

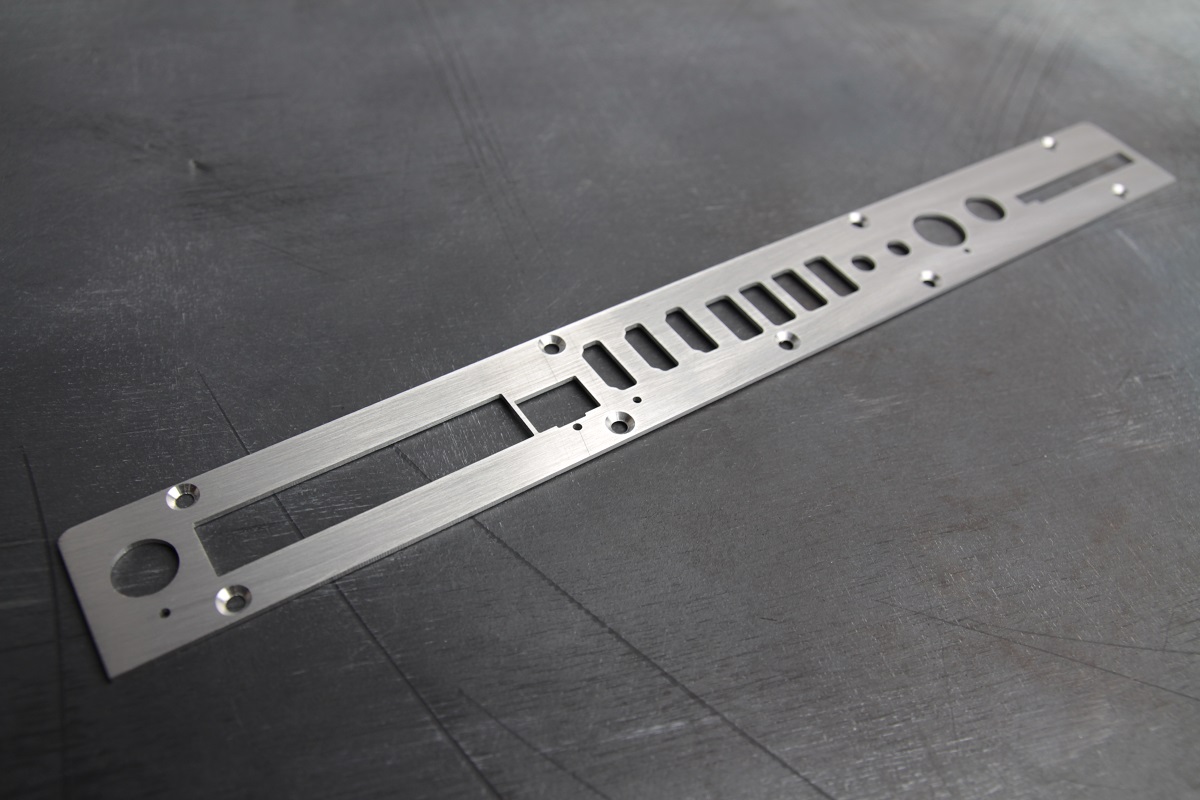

Из 1.5 мм листового алюминия отфрезеровали лицевые панели корпусов. Лицевые панели также сделаны с зенковкой под болты для соединения с самим корпусом.

Шлифовка и установка метизов-0

Шлифовка и установка метизов

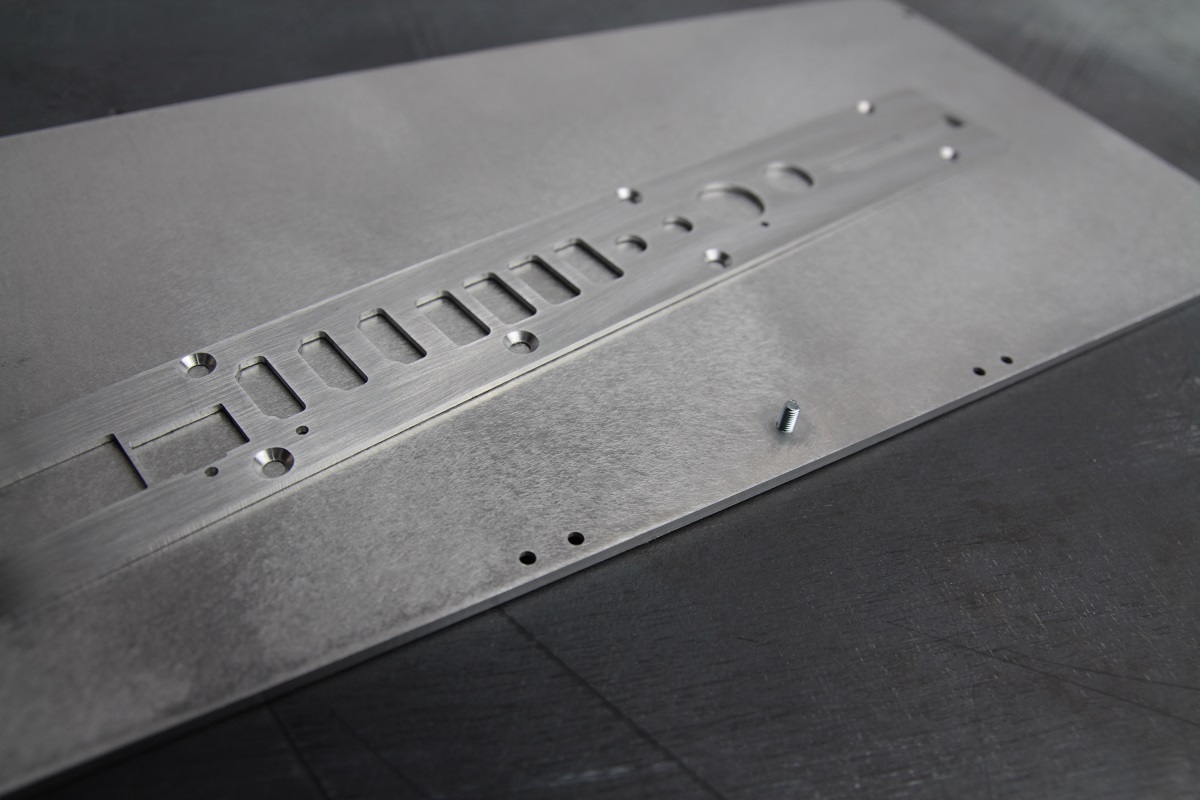

Лицевые панели и крышки корпуса отшлифовали. Запрессовали шпильки FHS-M3-8 - на них будет монтироваться внутренняя плата коммутационного корпуса.

Порошковая покраска-0

Порошковая покраска

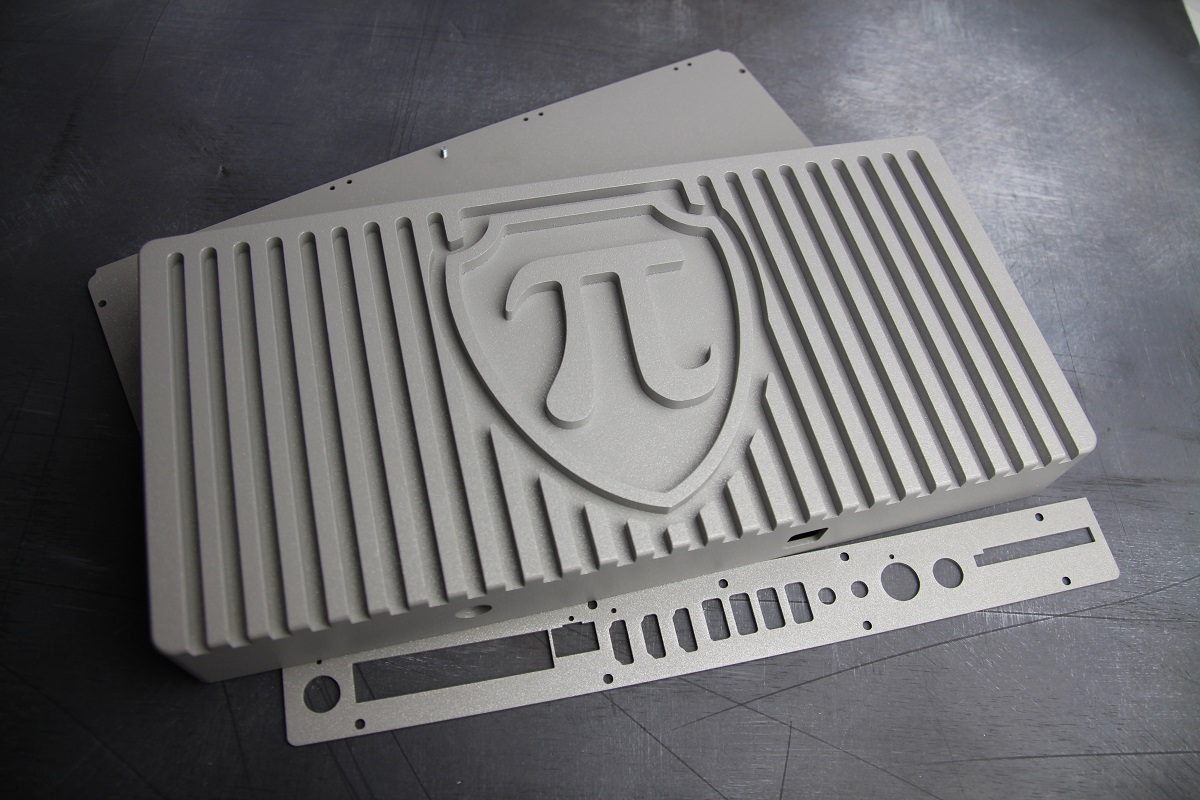

В камере для порошковой покраски нанесли металлизированную краску K570GSN муар.

Нанесение изображения на лицевую панель-0

Нанесение изображения на лицевую панель

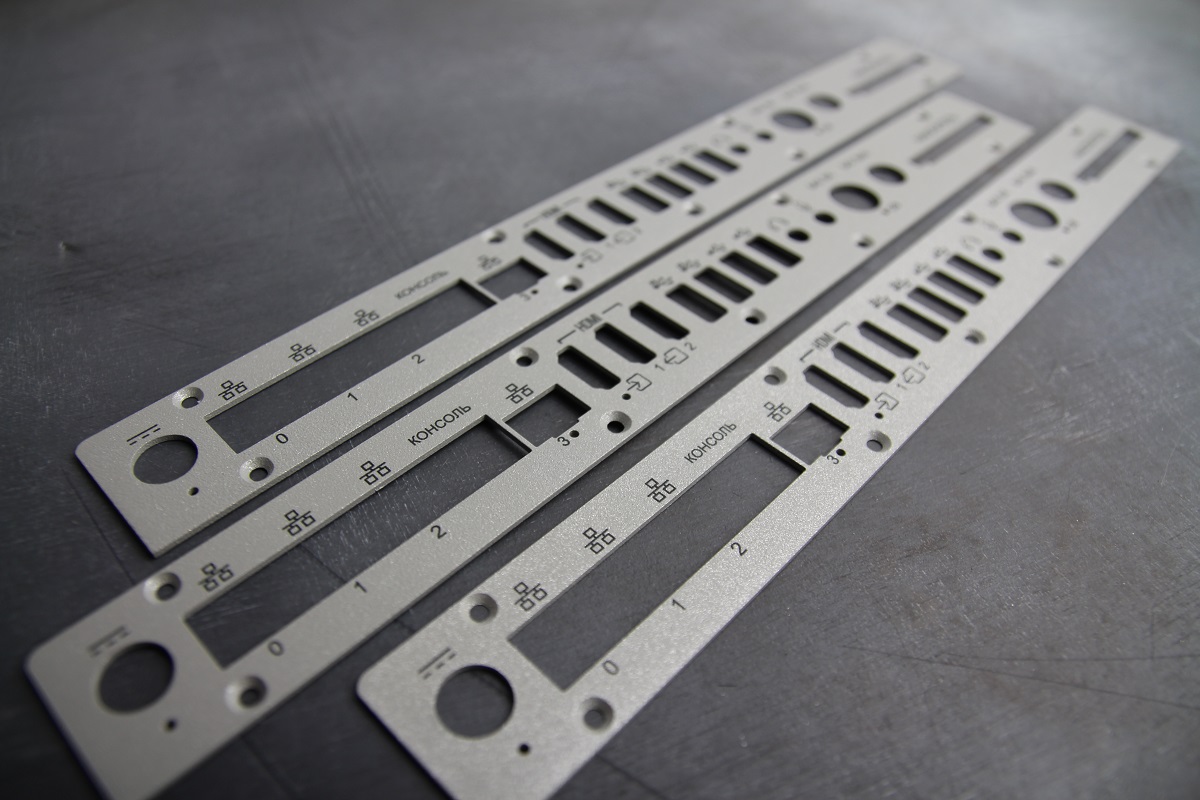

На лицевые панели корпуса нанесли изображение (информацию о типах разъемов, входов-выходов) методом УФ-печати в разрешении 1200 dpi.

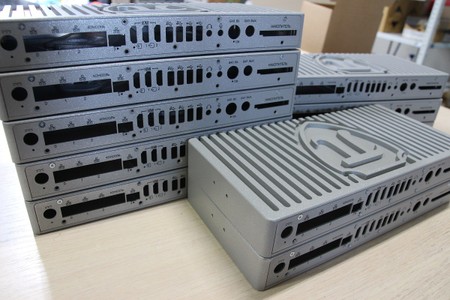

Сборка и ОТК-0

Сборка и ОТК

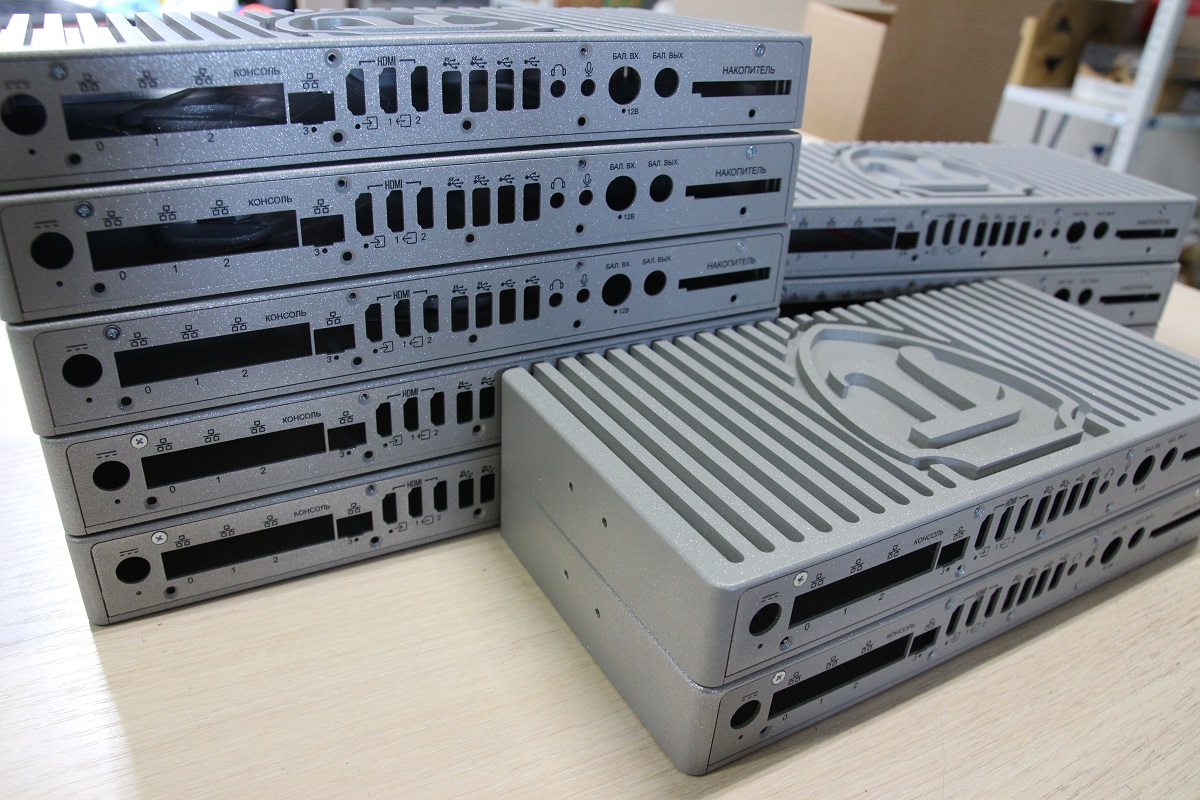

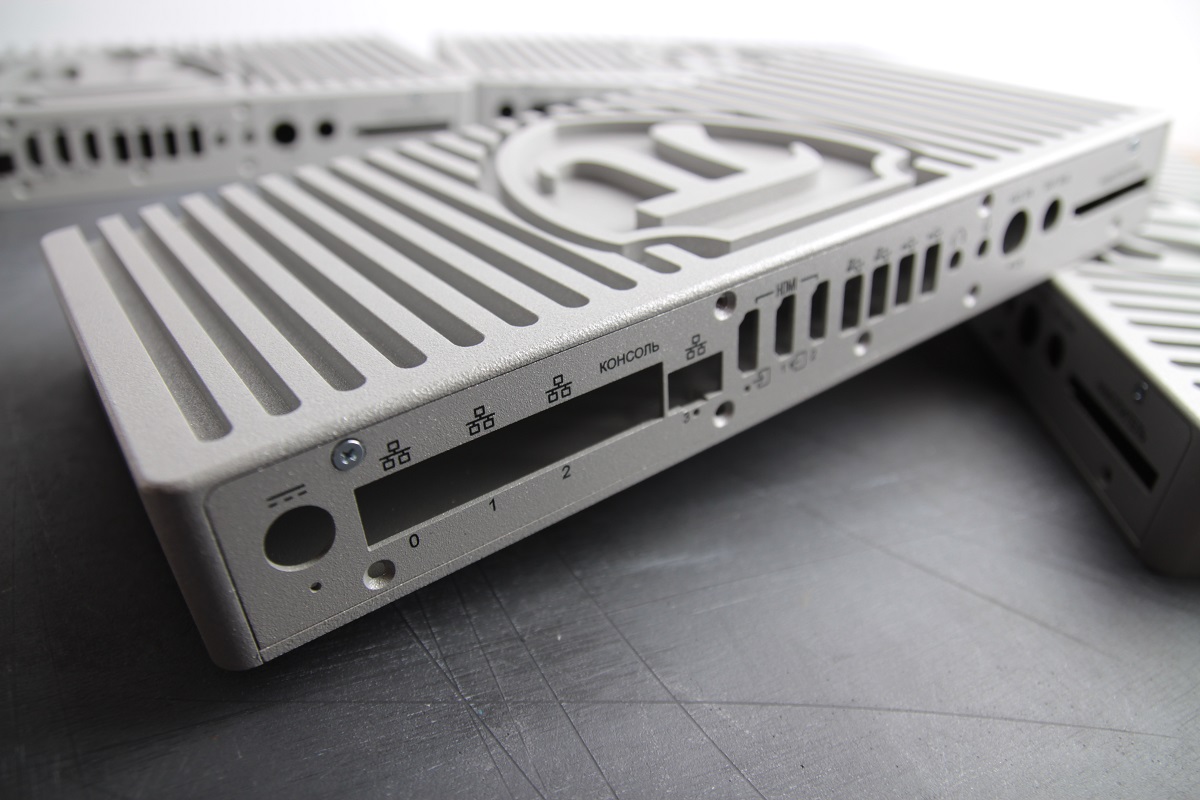

На участке сборки собрали корпуса целиком - проверили собираемость, зазоры и уменьшили объем упаковочных мест для отправки. Дополнительные крепежные элементы и внутренние держатели сложили в zip-пакеты и вложили в каждый корпус. Специалист ОТК проверил готовые изделия, упаковал корпуса в воздушно-пузырьковую пленку. Заказчик получил партию корпусов (25 штук) через 23 дня после размещения заказа.
