Корпус-радиатор из алюминия

Корпус-радиатор из алюминия

Используемые материалы:
35.0 и 14.0 мм сырой алюминий марки Д16АТ, порошковая краска K570GSN муар.

Технологии:
фрезеровка алюминия, пескоструйная обработка, анодирование, порошковая покраска.

Для нашего заказчика производителя телекоммуникационного оборудования мы разработали выставочные образцы корпус-радиатора для KVM-удлинителя. Покажем на примере этого кейса этапы изготовления.
Фрезеровка основания корпуса-0

Фрезеровка основания корпуса

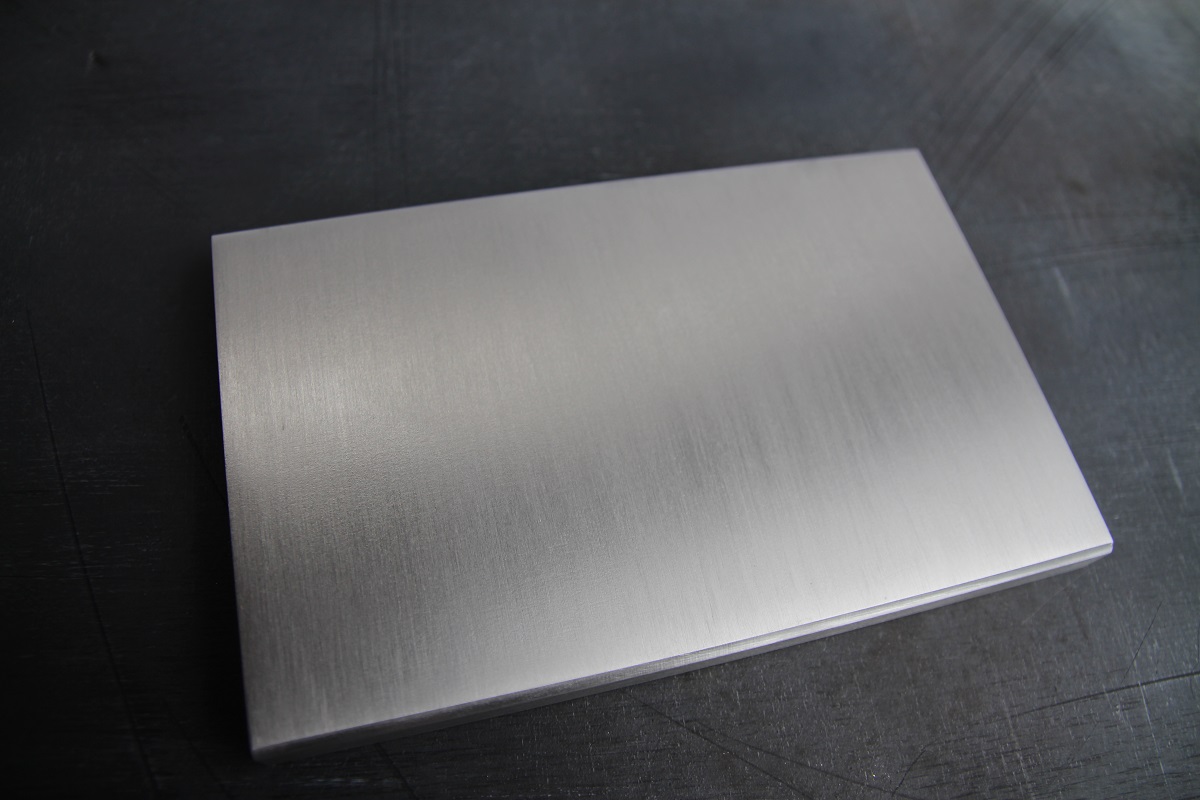

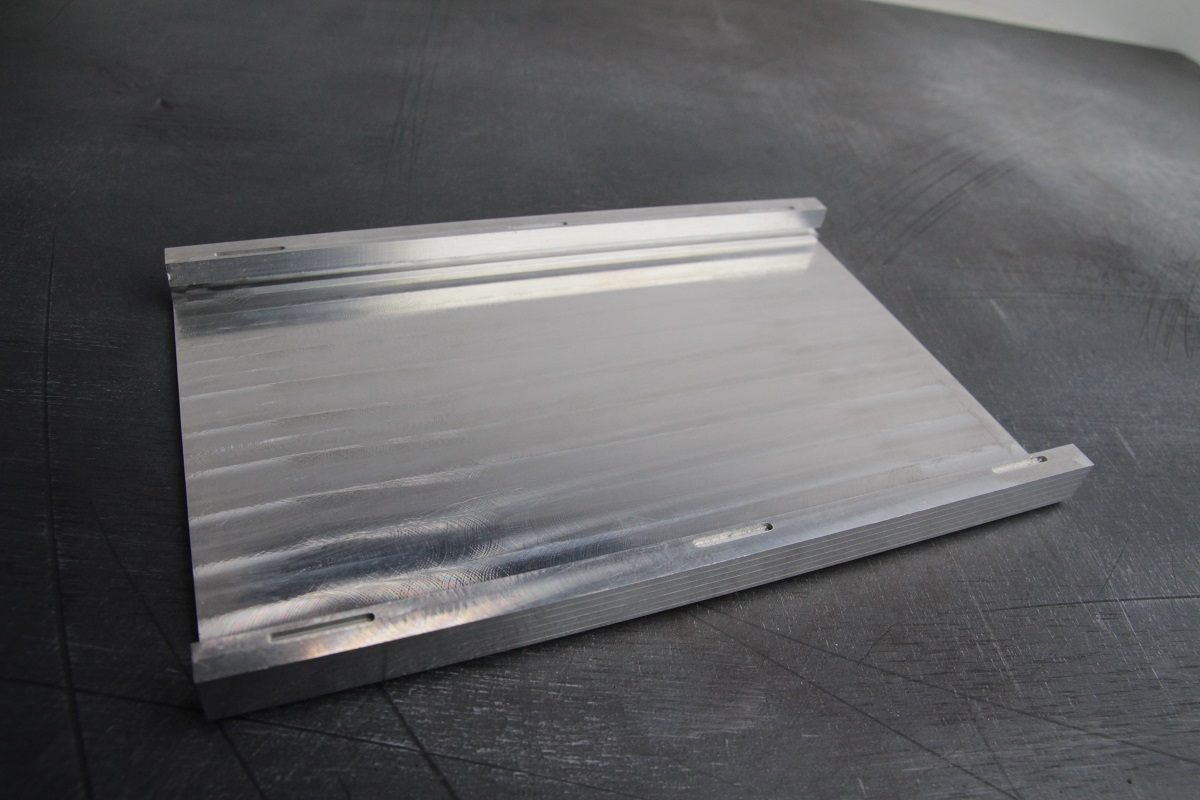

Из 14.0 мм алюминия Д16АТ отфрезеровали основание корпуса. Т-образной фрезой сделали 2 продольных паза для посадки электрической платы KVM-удлинителя. На основании корпуса был снят паз, а в крышке корпуса - специальный выступ для точного сопряжения 2 деталей между собой.

Фрезеровка крышки корпуса-0

Фрезеровка крышки корпуса

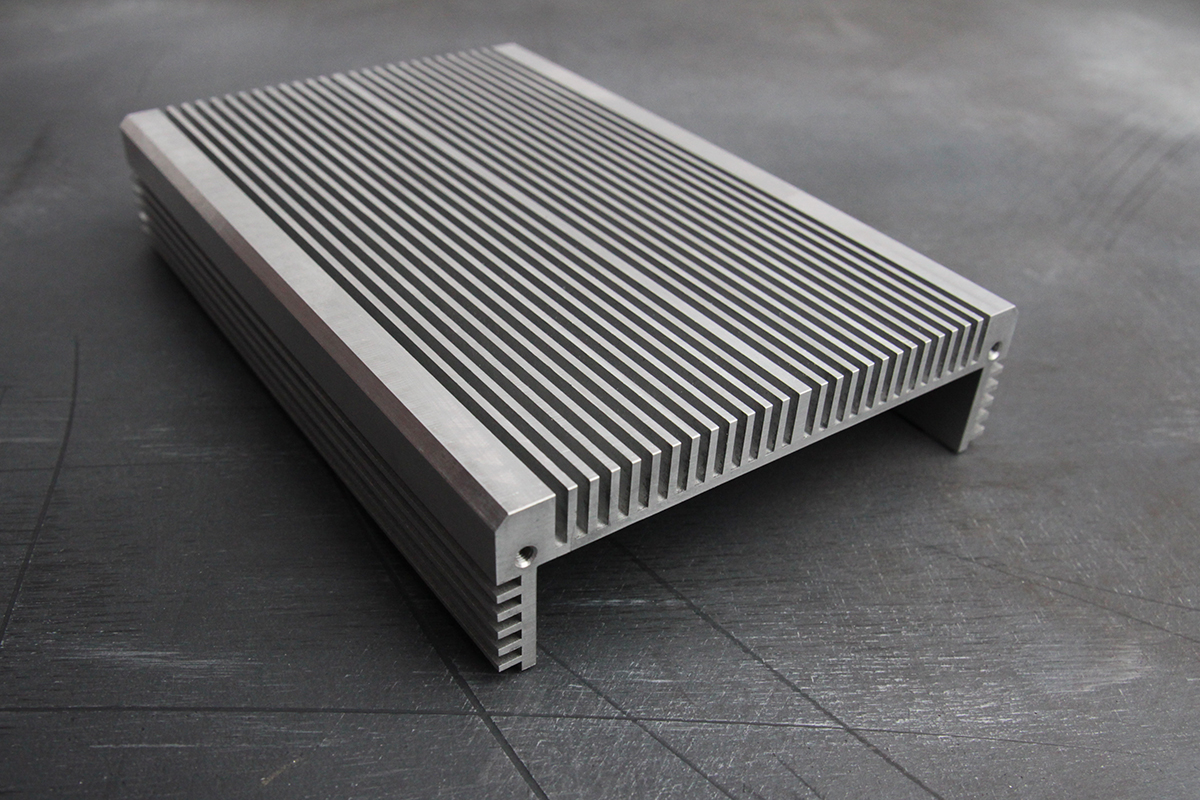

Отфрезеровали крышку корпуса из 35.0 мм плиты алюминия. Нарезали резьбу М3 длиной 1,5 см в углах крышки. На крышке была снята фаска в 45 градусов и шириной 2 мм.

Пескоструйная обработка-0

Пескоструйная обработка

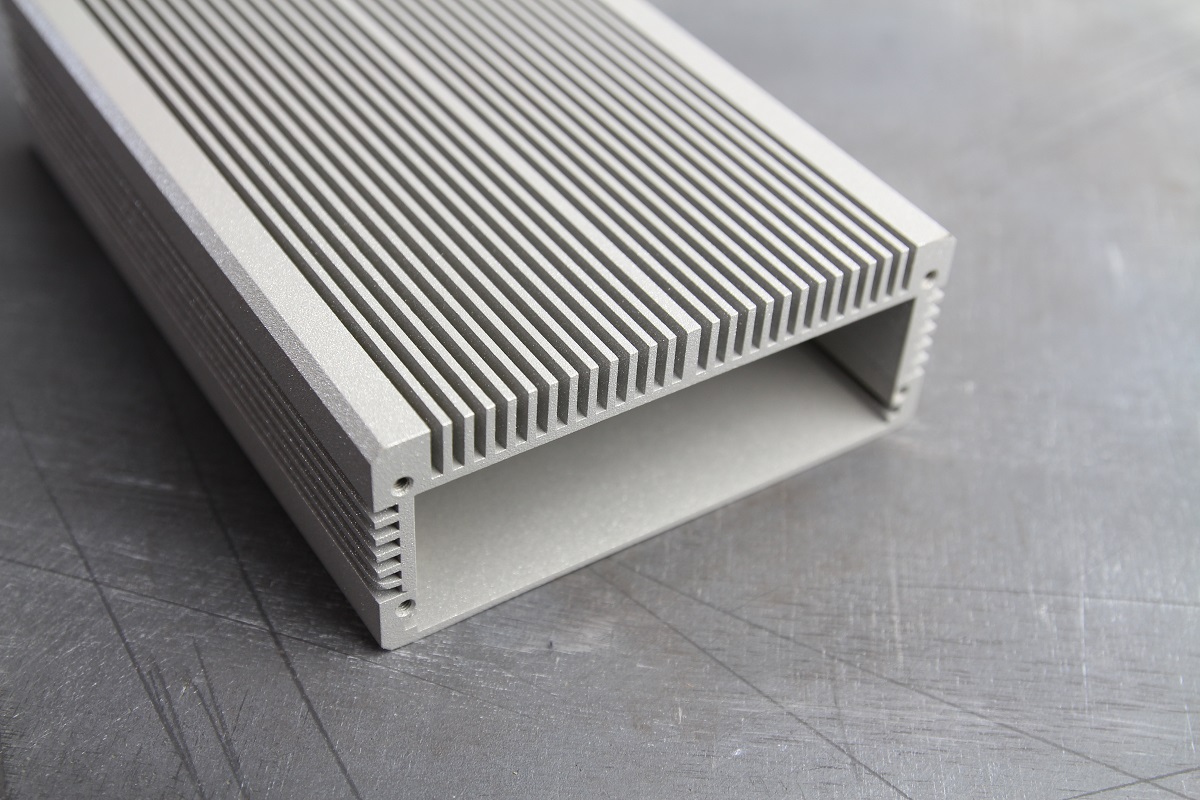

Для придания декоративной фактуры поверхностям, а также для подготовки корпуса к окрашиванию провели пескоструйную обработку.

Анодирование-0

Анодирование

В цехе анодирования подготовили металл для анодирования. Заанодировали корпуса и крышки (толщина анодного слоя 15-20 микрон) для устойчивости к коррозии.

Порошковая покраска-0

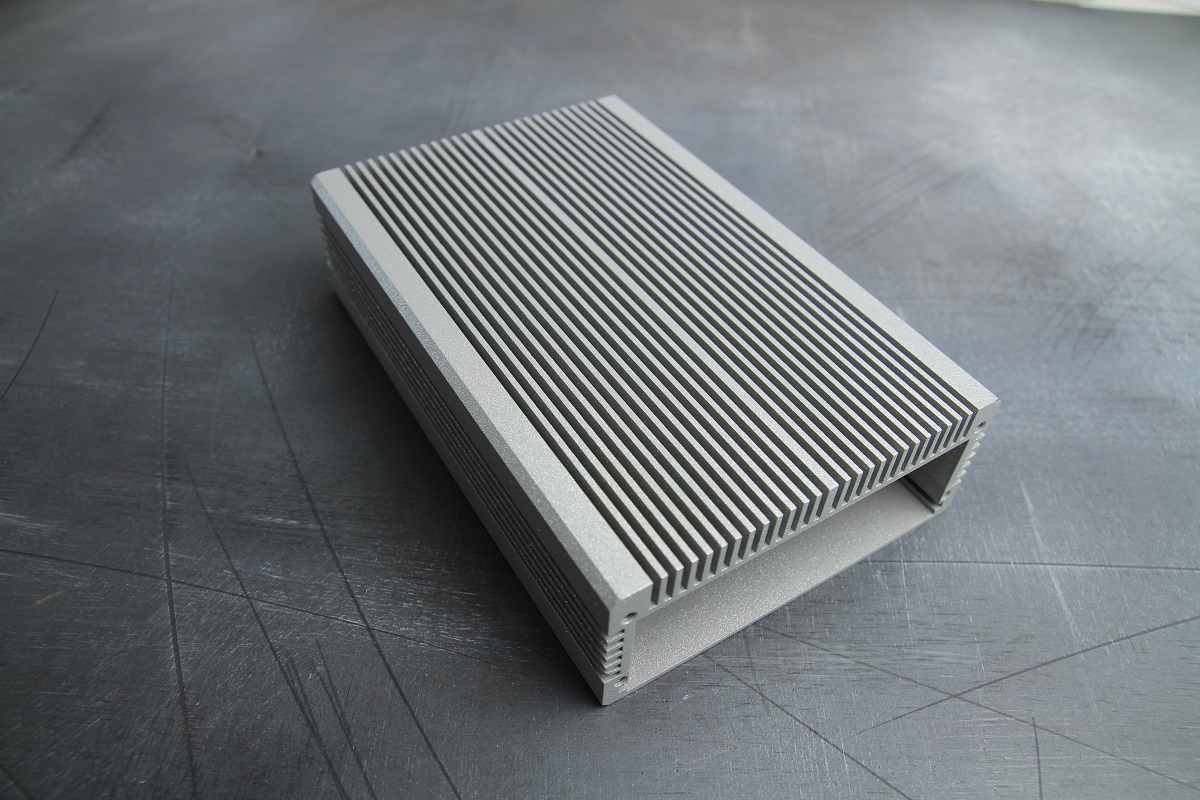

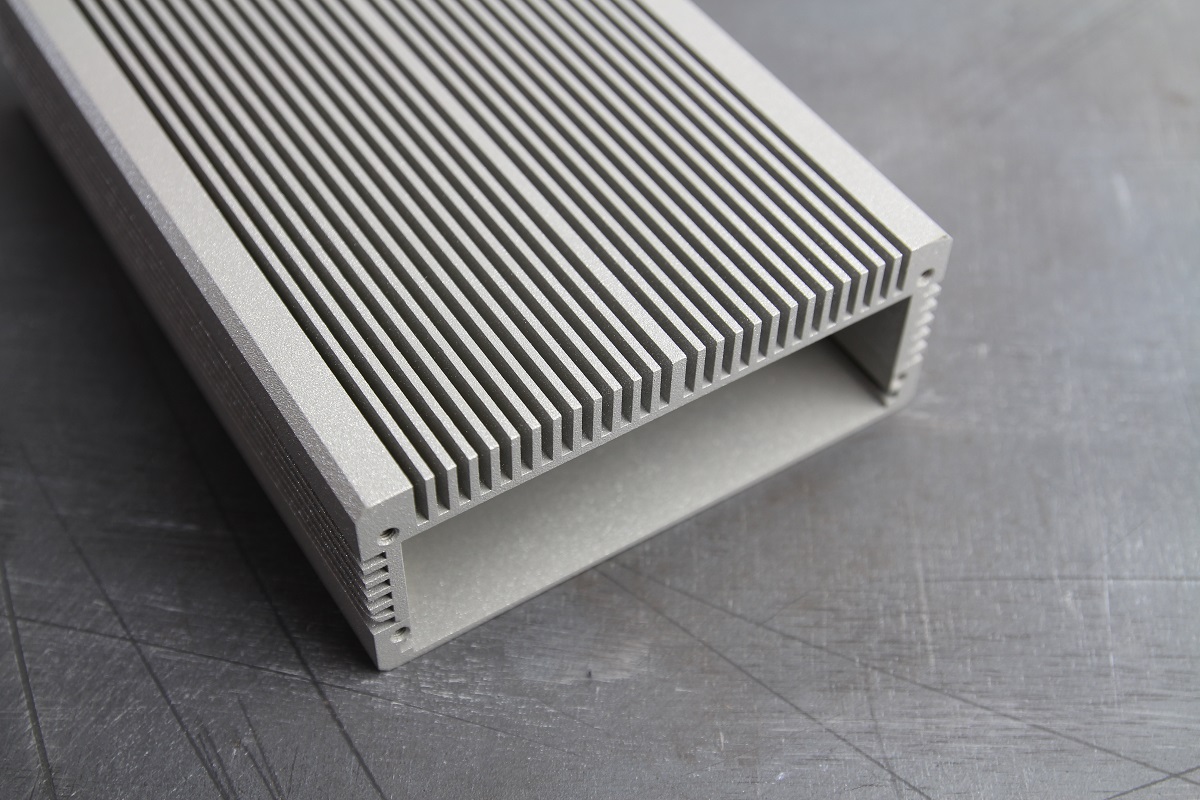

Порошковая покраска

В камере порошковой покраски нанесли серую металлизированную краску K570GSN муар, предварительно замаскировали резьбы.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

Специалист ОТК проверил изделие на предмет отсутствия дефектов и полное соответствие техническому заданию заказчика. Упаковали в воздушно-пузырьковую упаковку. Заказчик получил свой заказ через 2 дня.
