Корпус РЭА из алюминия с анодированием в черный цвет

Корпус РЭА из алюминия с анодированием в черный цвет

Используемые материалы:
Алюминиевый лист 2.0 и плита 18.0 мм.

Технологии:
фрезеровка алюминия, пескоструйная обработка, анодирование, УФ-печать по алюминию.

Изготовили партию корпусов с черным анодированием для нашего заказчика - интегратора лазерно-оптического оборудования и измерительной техники.

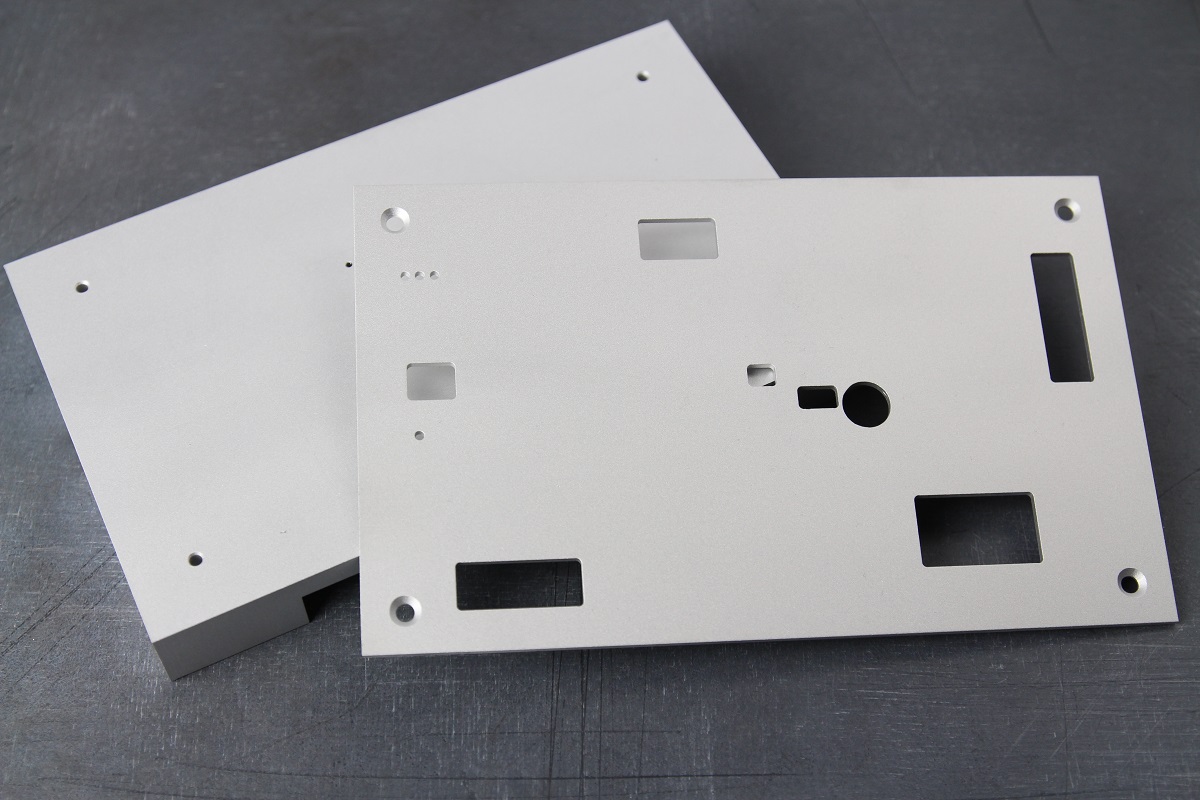

Фрезеровка крышки корпуса-0

Фрезеровка крышки корпуса

Из листа 2.0 мм алюминия отфрезеровали крышки корпуса. Отверстия в углах крышки сделаны с зенковкой.

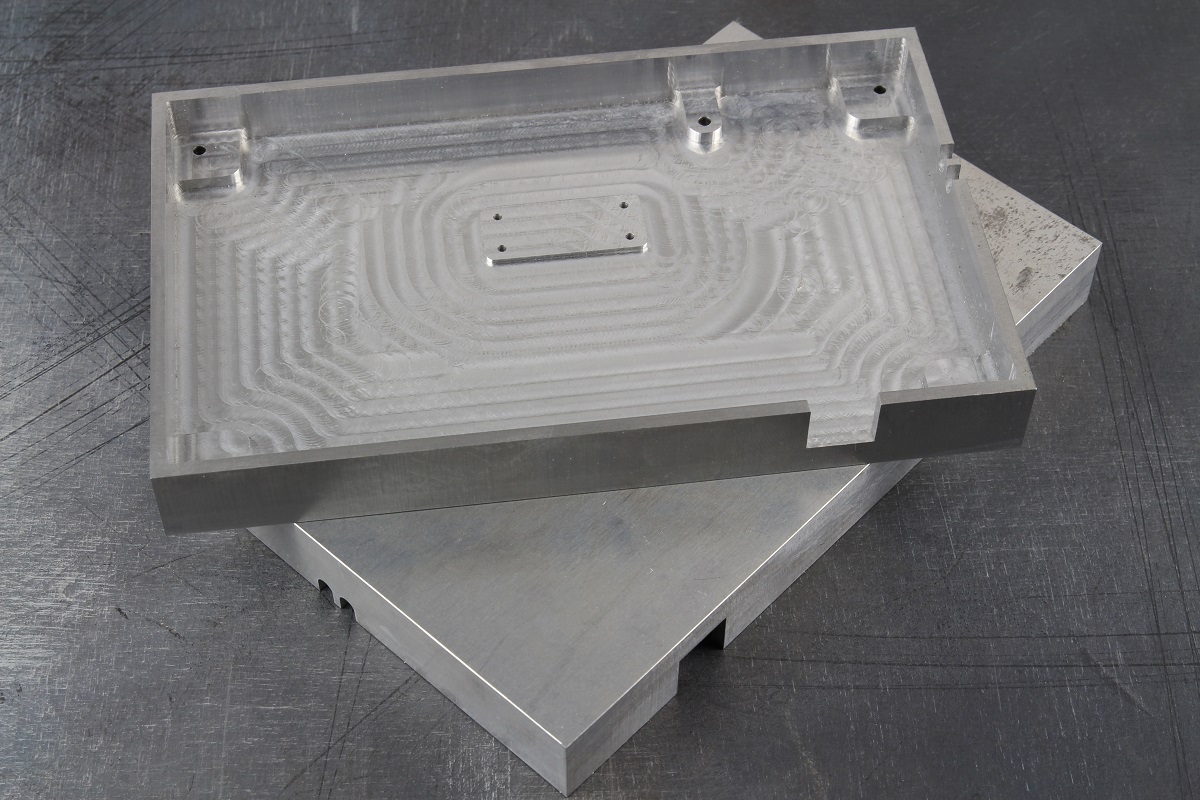

Фрезеровка основания корпуса-0

Фрезеровка основания корпуса

Отфрезеровали основание корпуса из 18.0 мм плиты алюминия. В углах основания корпуса и контактной площадки резьбонарезным манипулятором нарезали резьбы М3 и М2 соответственно.

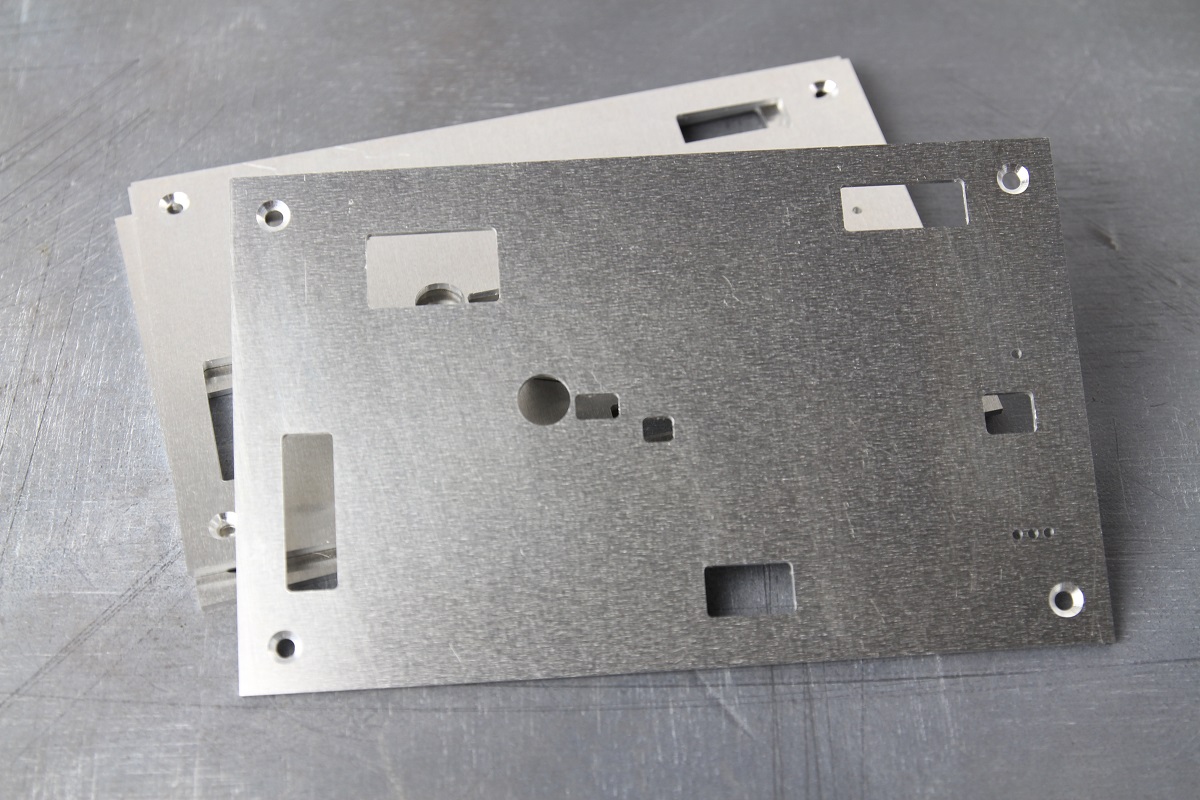

Пескоструйная обработка-0

Пескоструйная обработка

Для очистки поверхностей корпуса и крышки, а также для подготовки изделий к анодированию провели пескоструйную обработку мелкой фракцией.

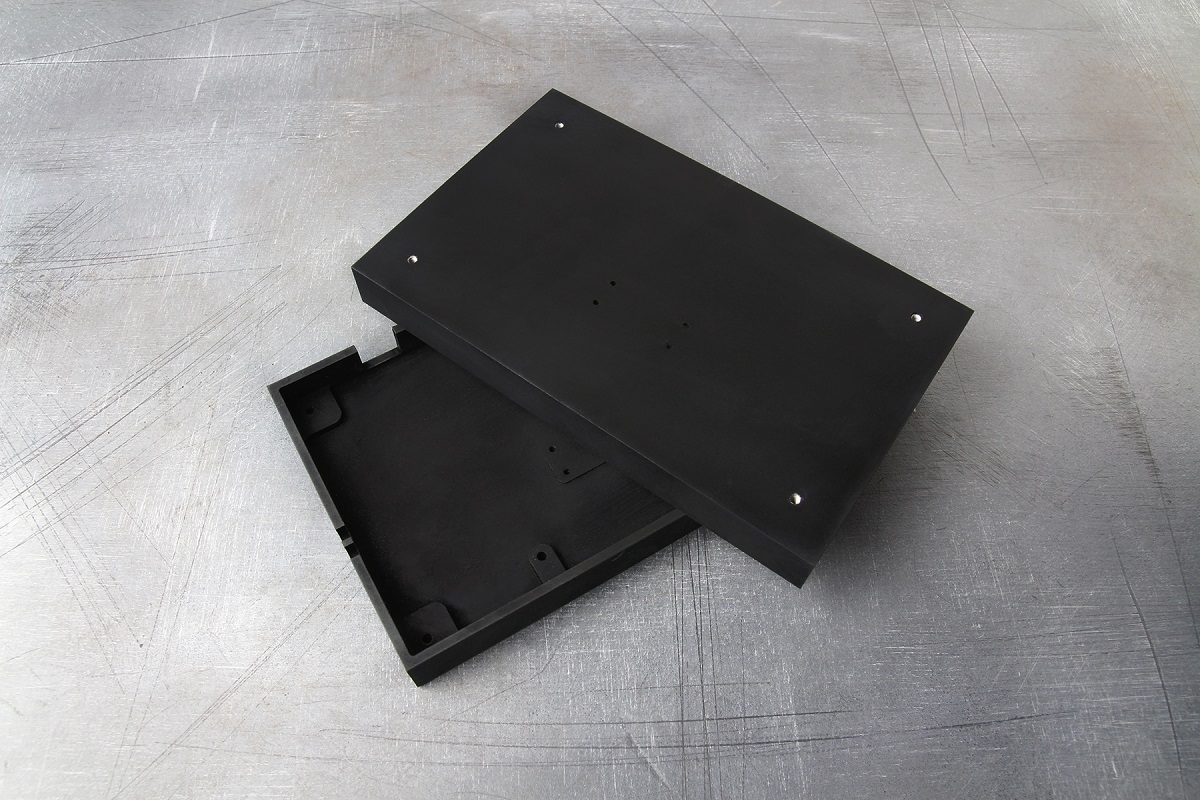

Черное анодирование-0

Черное анодирование

На участке анодирования подготовили заготовки к процессу. Заанодировали корпуса и крышки в соответствии с техническими требованиями заказчика. Покрасили в черный цвет.

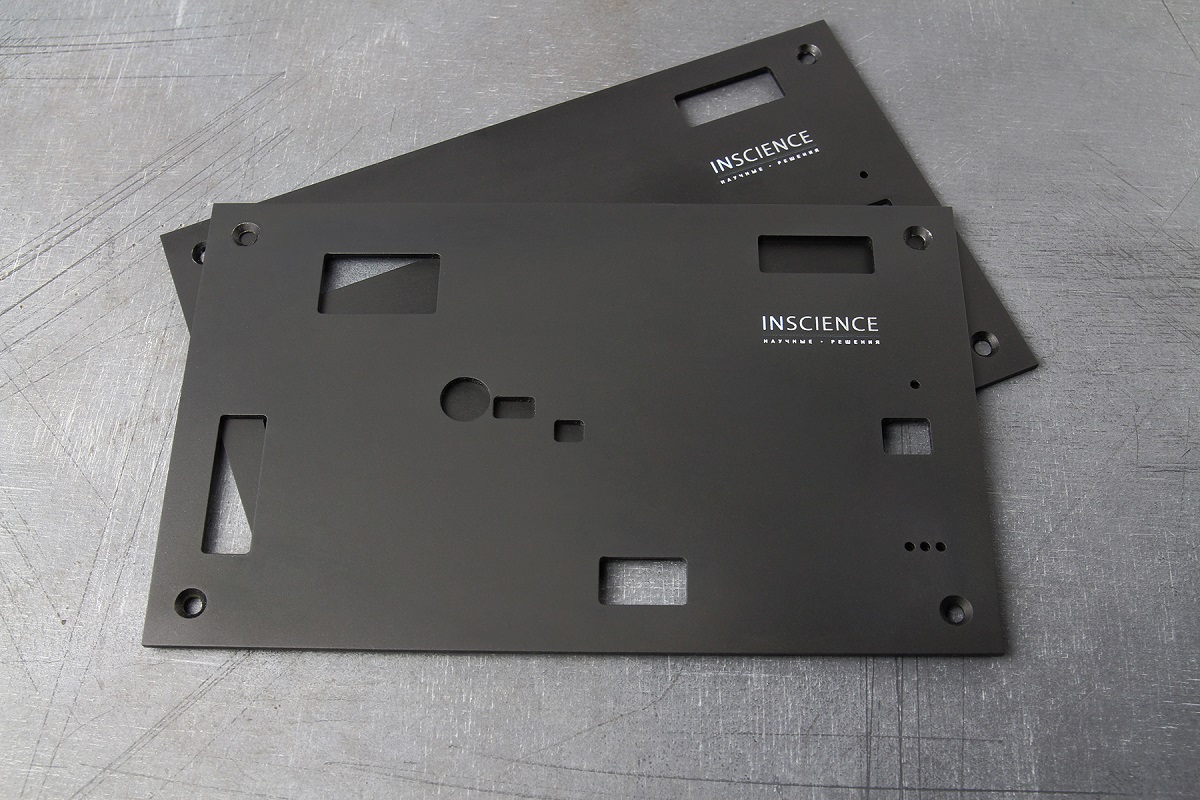

Нанесение логотипа-0

Нанесение логотипа

После черного анодирования на крышках корпуса методом УФ-печати нанесли логотип торговой марки заказчика.

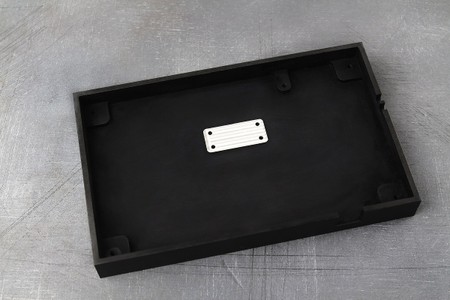

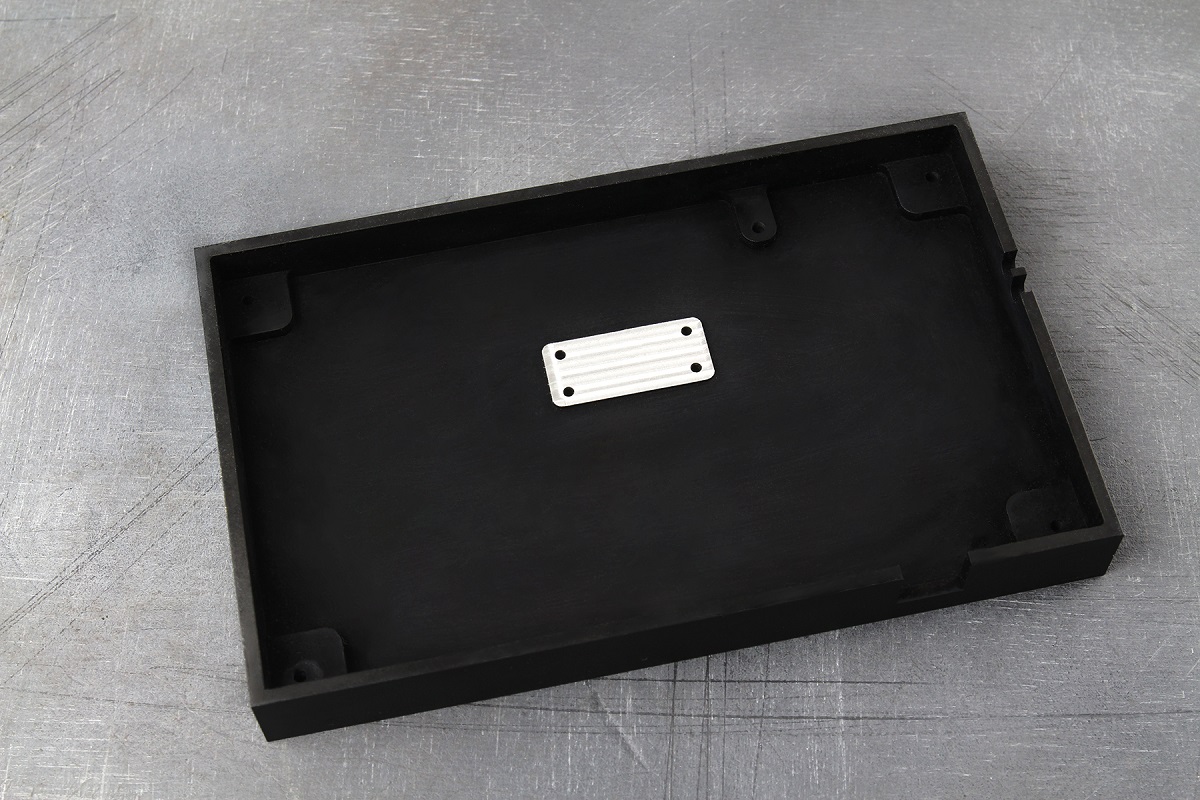

Зачистка контактной площадки-0

Зачистка контактной площадки

В основании корпусов произвели зачистку (шлифовку) контактной площадки.

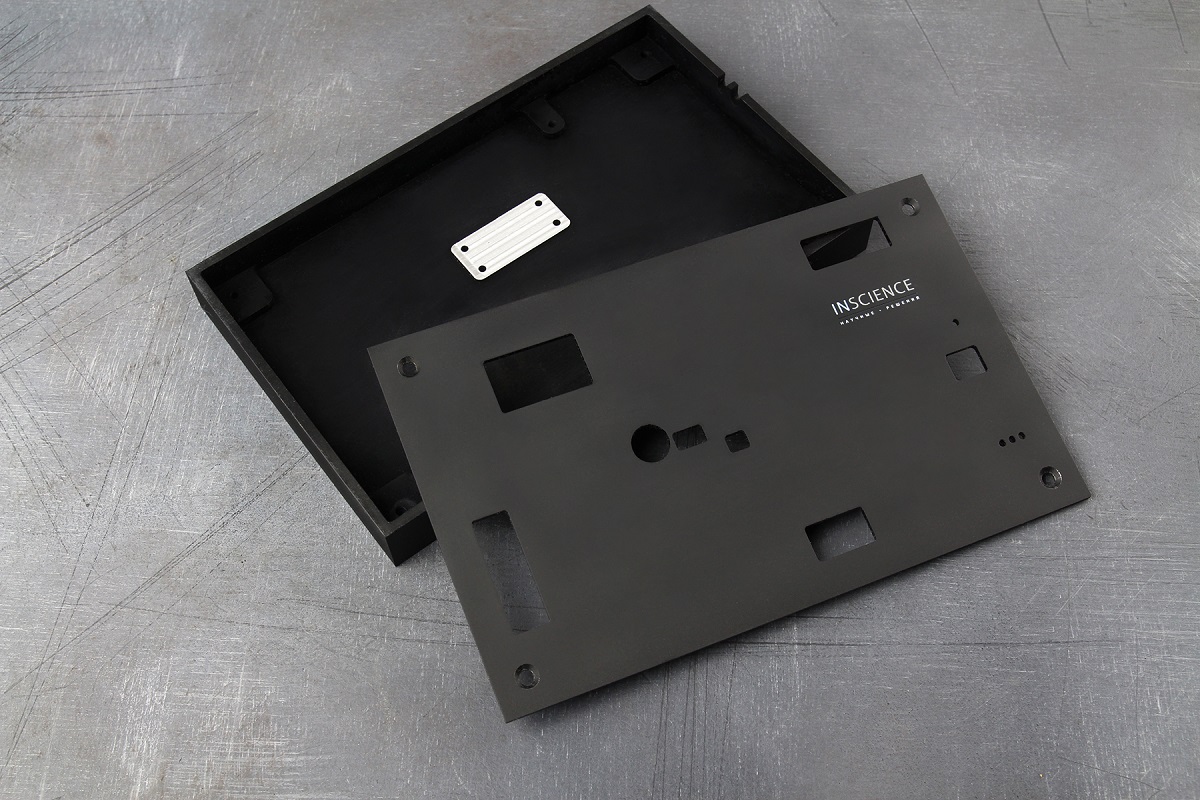

Проверка ОТК и доставка-0

Проверка ОТК и доставка

Специалист ОТК проверил изделие на предмет отсутствия дефектов и полное соответствие техническому заданию заказчика. Упаковали в воздушно-пузырьковую упаковку. Заказчик получил свой заказ через 2 дня.
