Корпус РЭА из алюминия с анодированием

Корпус РЭА из алюминия с анодированием

Используемые материалы:
2.0, 25.0, 42.0 и 6.0 сырой алюминий марки Д16Т.

Технологии:
фрезеровка алюминия, нарезка резьбы, анодирование.

Научно-производственный разработчик и изготовитель испытательных стендов заказал нам изготовить опытные образцы корпусов для редукторов. Покажем в этом кейсе этапы изготовления.
Изготовление корпусов-0

Изготовление корпусов

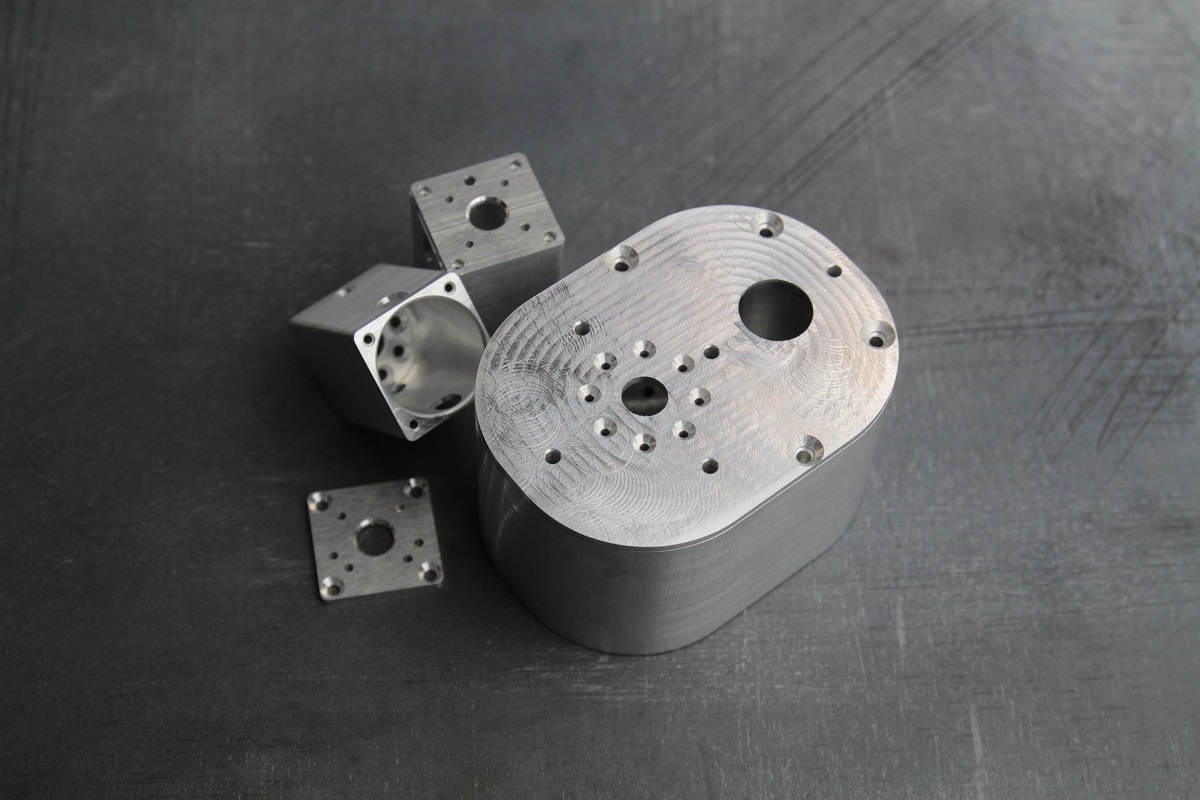

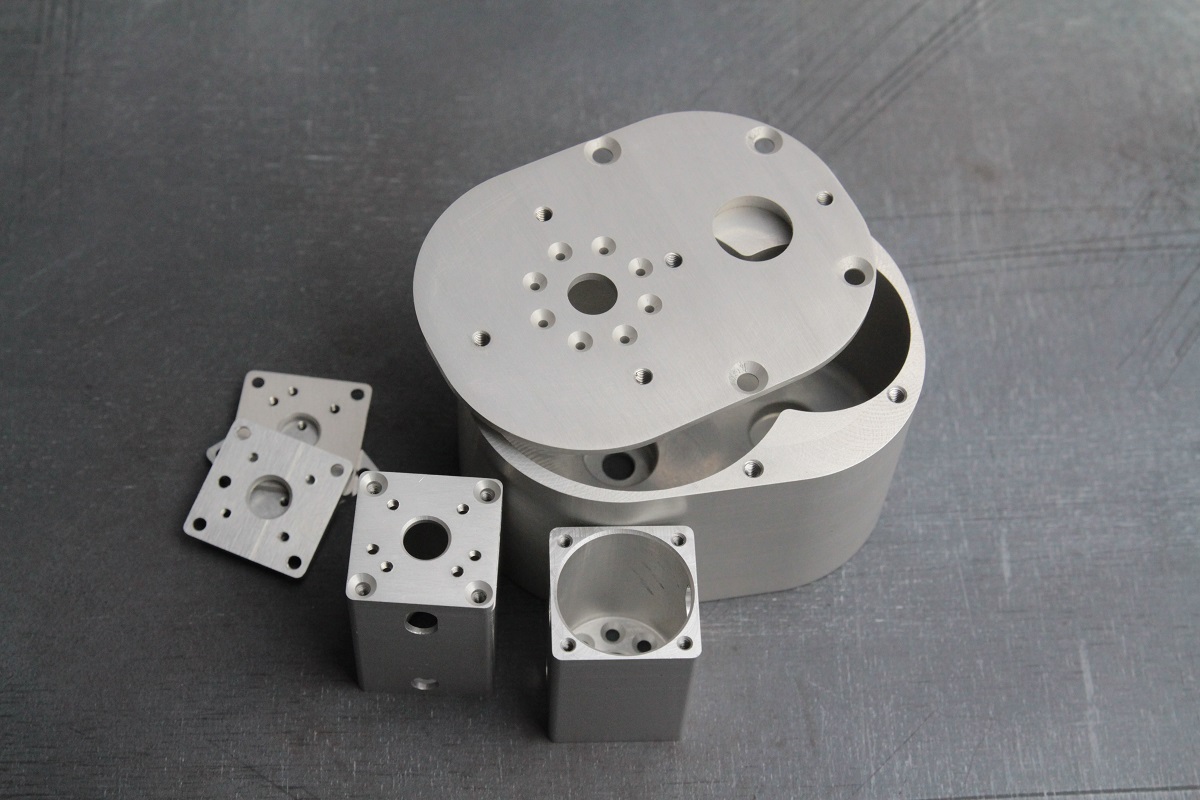

Из 42 мм алюминия высокоточной ЧПУ-фрезеровкой сделали “большой” корпус. Выполнены снятие фаски с обеих сторон, зенковка и выборка сферической фрезой R2, R5, отверстия под нарезку резьбы.

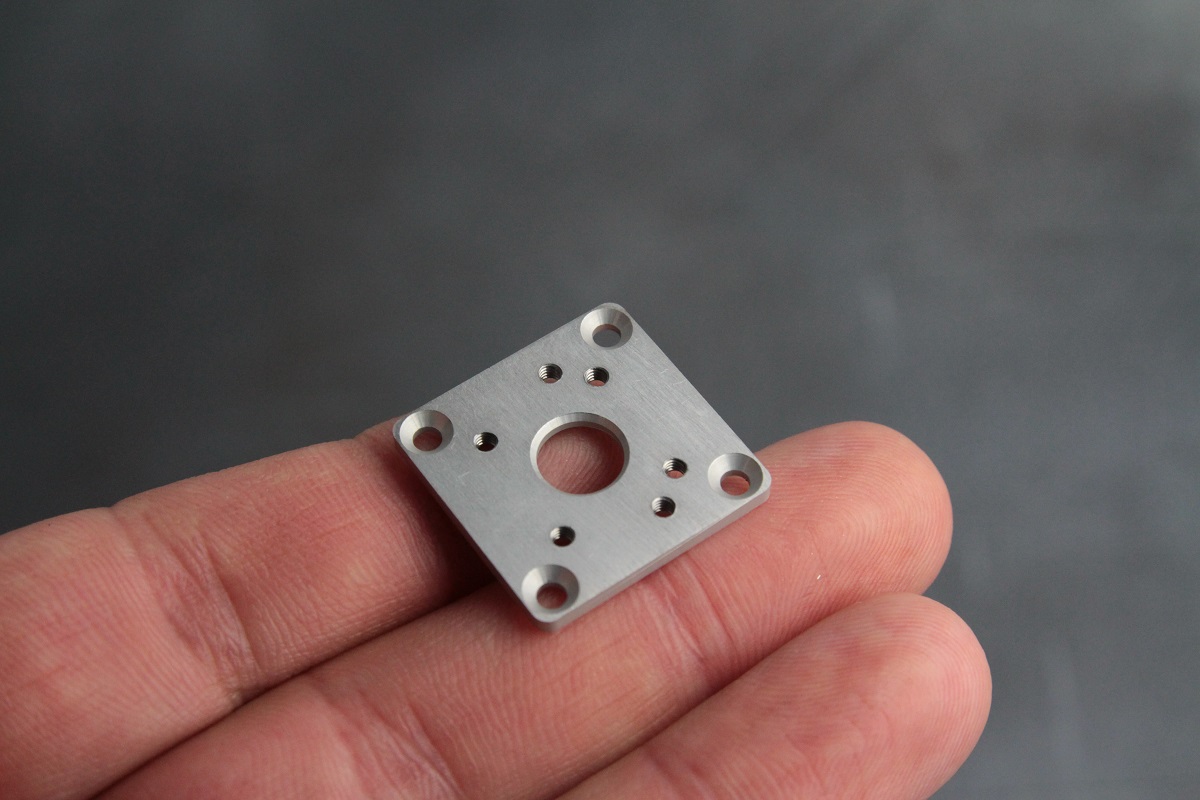

Из 6 мм алюминия отфрезеровали крышку, выполнены зенковка (в т.ч. с оборота) и выборки с разными высотами.

Из 25 мм алюминия отфрезеровали “малый” корпус, из 2.0 мм крышку для него. Выполнены снятие фаски с обеих сторон, зенковка и выборка разных высот.

Анодирование-0

Анодирование

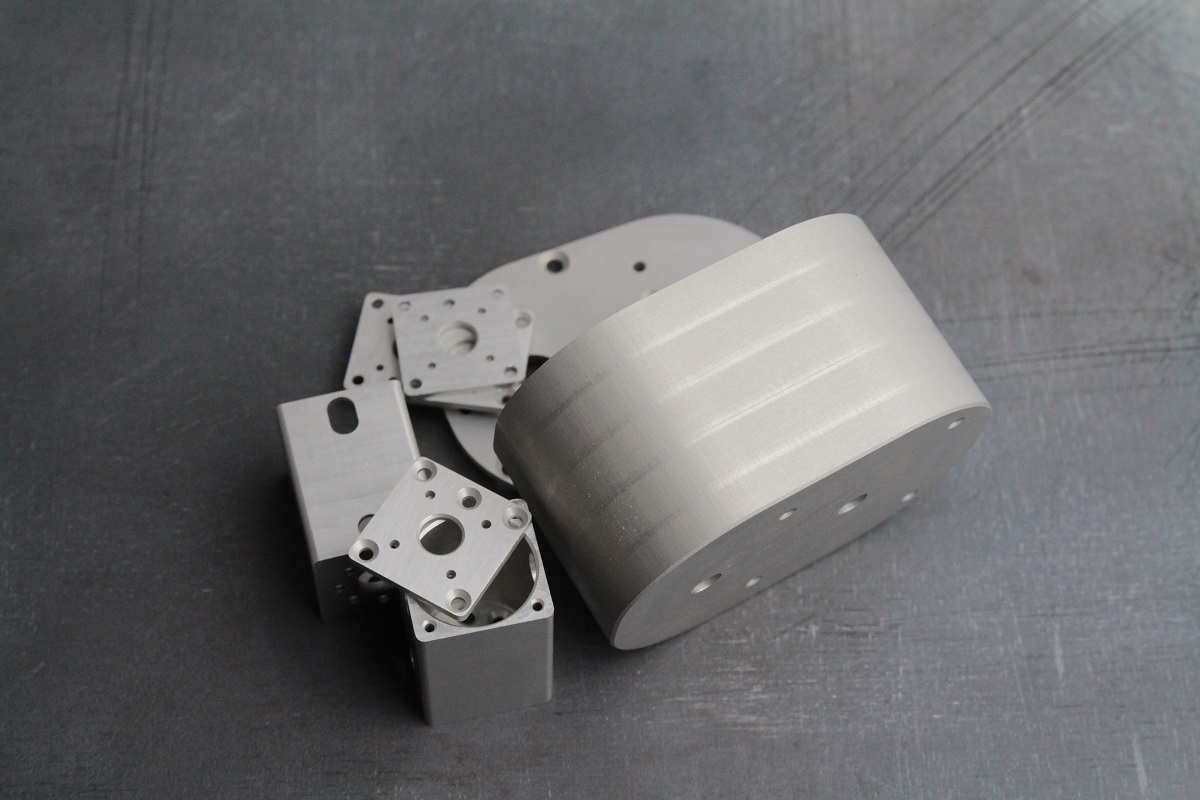

В цехе анодирования подготовили металл для анодирования. Заанодировали корпуса и крышки (толщина анодного слоя 15-20 микрон) для придания декоративных свойств и устойчивости к коррозии.

Нарезка резьбы-0

Нарезка резьбы

Уже после анодирования нарезали резьбу в корпусах и крышках к ним, М2 - в “малом” корпусе и М3 - в “большом”.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

Специалист по контролю качества проверил изделия на предмет соответствия технической документации, упаковали в воздушно-пузырьковую пленку и отправили на доставку.
