Корпуса (шасси) из алюминия для блока индикации

Корпуса (шасси) из алюминия для блока индикации

Используемые материалы:
8.0 мм и 12.0 мм сырой алюминий АМГ2М (заглушки и прижим), 16.0 мм сырой алюминий АМГ6 (корпус), порошковая краска RAL 9005 полиэфирная матовая.

Технологии:
фрезеровка алюминия, нарезка резьбы, зенковка ЧПУ, порошковая покраска.

Наш заказчик научно-производственный разработчик и изготовитель испытательных стендов заказал нам изготовление панели блока индикации из алюминия. Покажем в этом кейсе этапы изготовления.

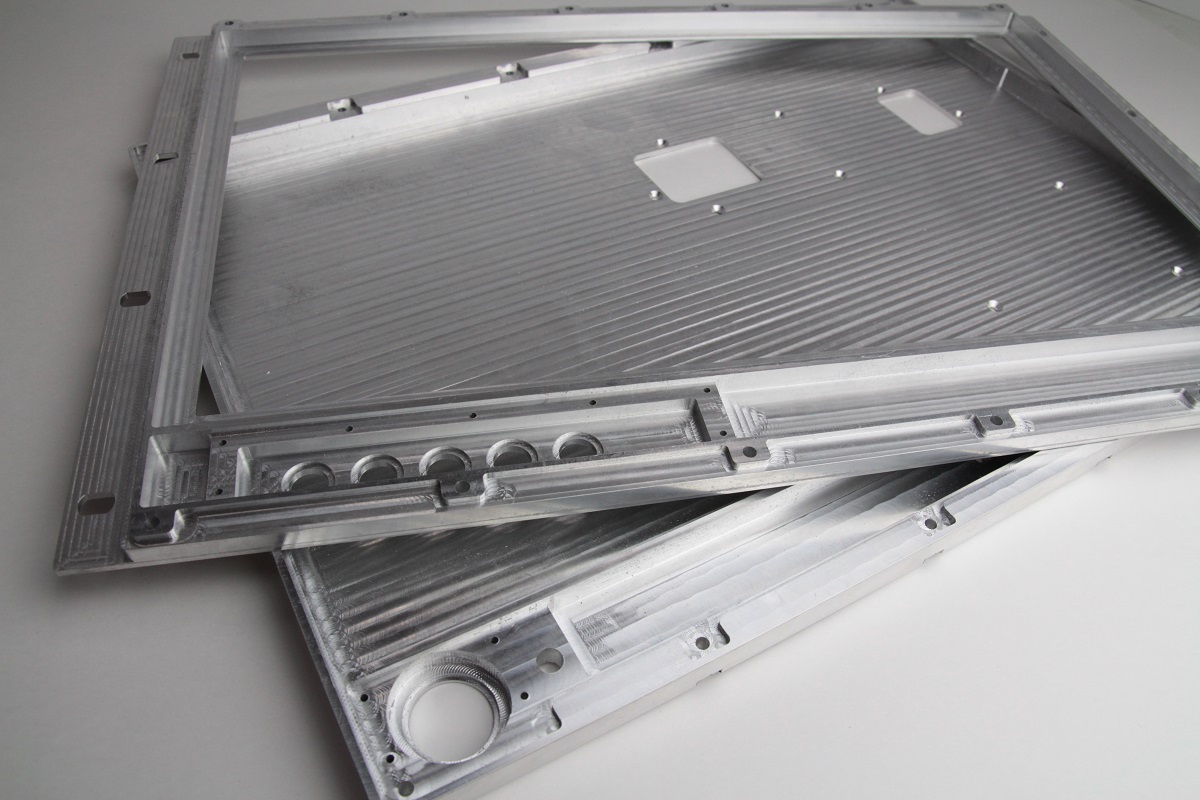

Фрезеровка корпуса-0

Фрезеровка корпуса

Из блока 16.0-мм алюминия отфрезеровали 2 основных крышки корпуса. На ЧПУ-станке сделали зенковку для монтажного крепежа. Нарезали резьбовые отверстия для скрепления панелей между собой. Нарезали резьбу для внутреннего крепежа по периметру основных крышек.

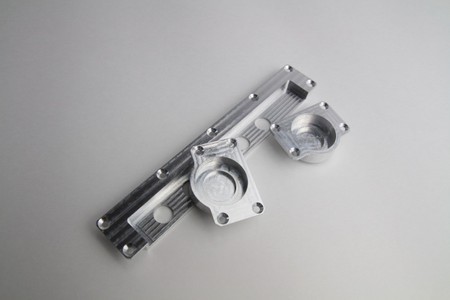

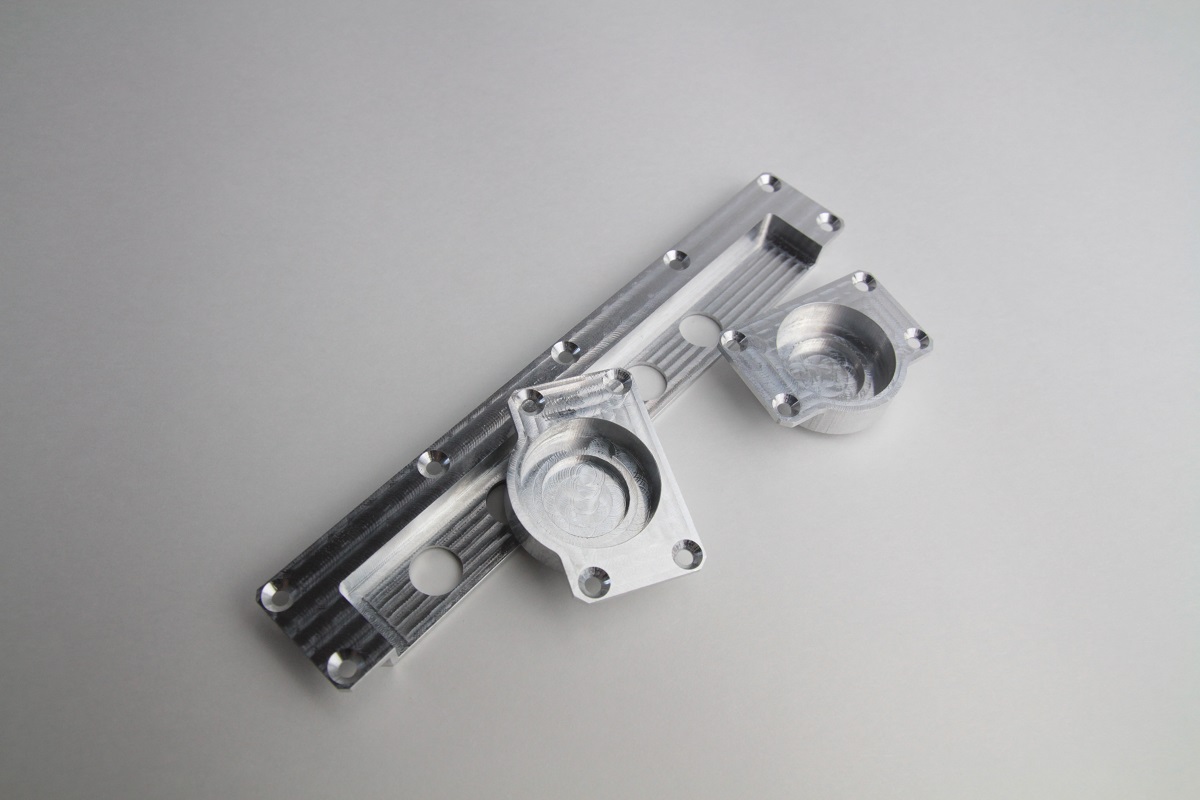

Изготовление внутренних заглушек и прижимов-0

Изготовление внутренних заглушек и прижимов

Из 8.0 и 12.0 мм алюминия марки АМГ2М отфрезеровали внутренние заглушки и прижимную планку. На каждом из изделий выточены зенковки для внутреннего монтажа.

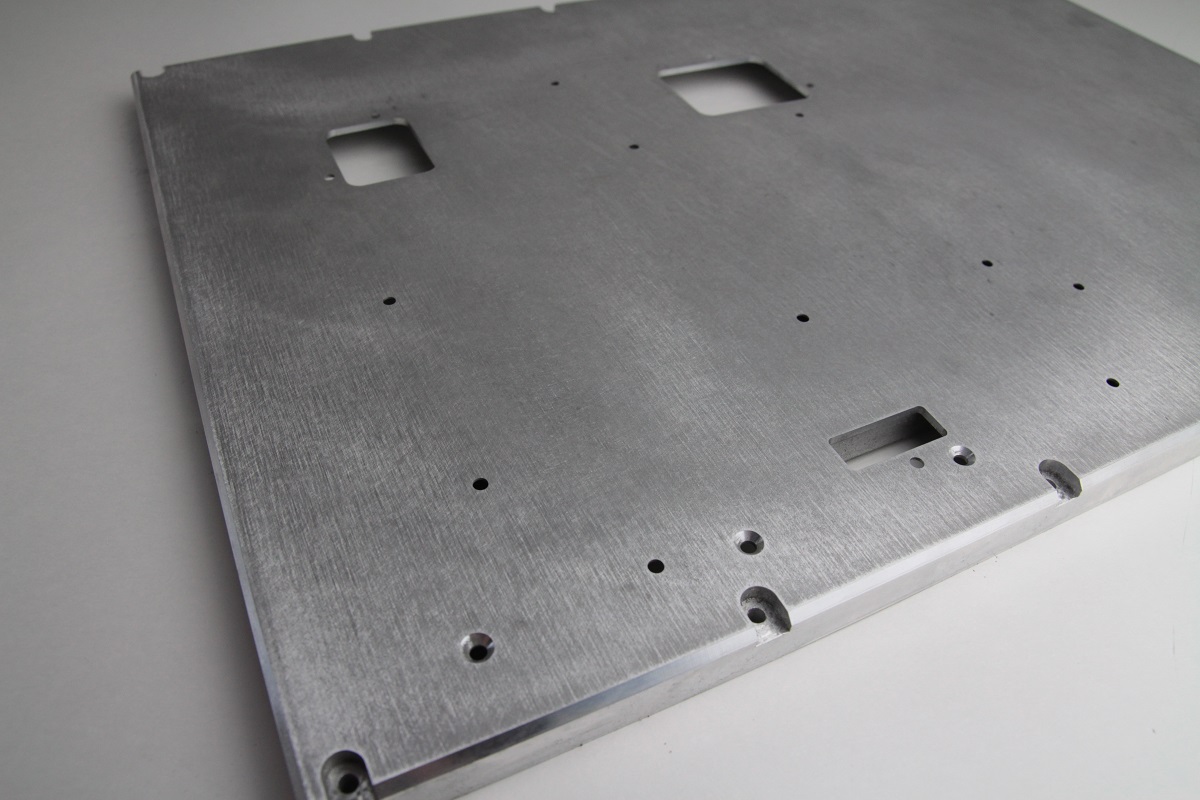

Шлифовка внешних сторон крышек-0

Шлифовка внешних сторон крышек

Поскольку внешние стороны крышек сделаны из сырого алюминия и поверхности с мелкими заусенцами - отшлифовали внешние поверхности перед порошковой покраской.

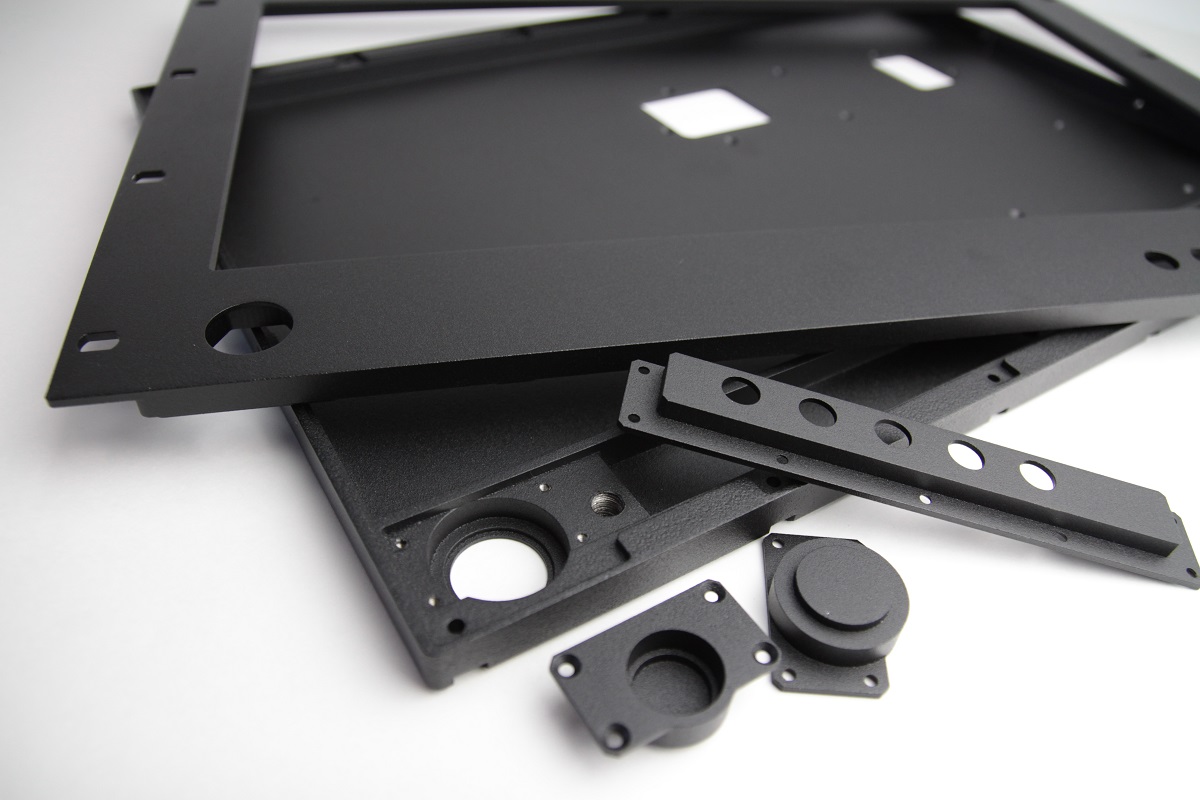

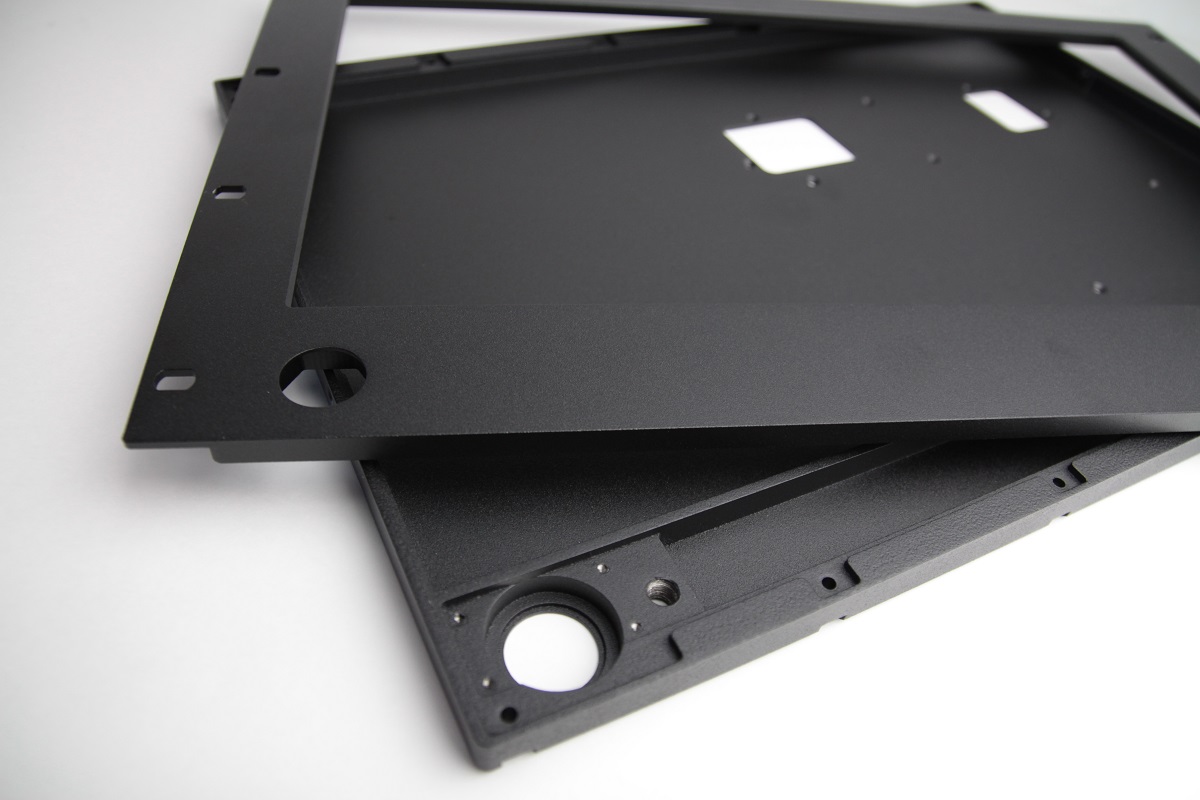

Порошковая покраска-0

Порошковая покраска

Перед окрашиванием замаскировали резьбы от попадания краски. Покрасили черной полиэфирной матовой порошковой краской RAL 9005 обе крышки корпуса и заглушки с планкой.

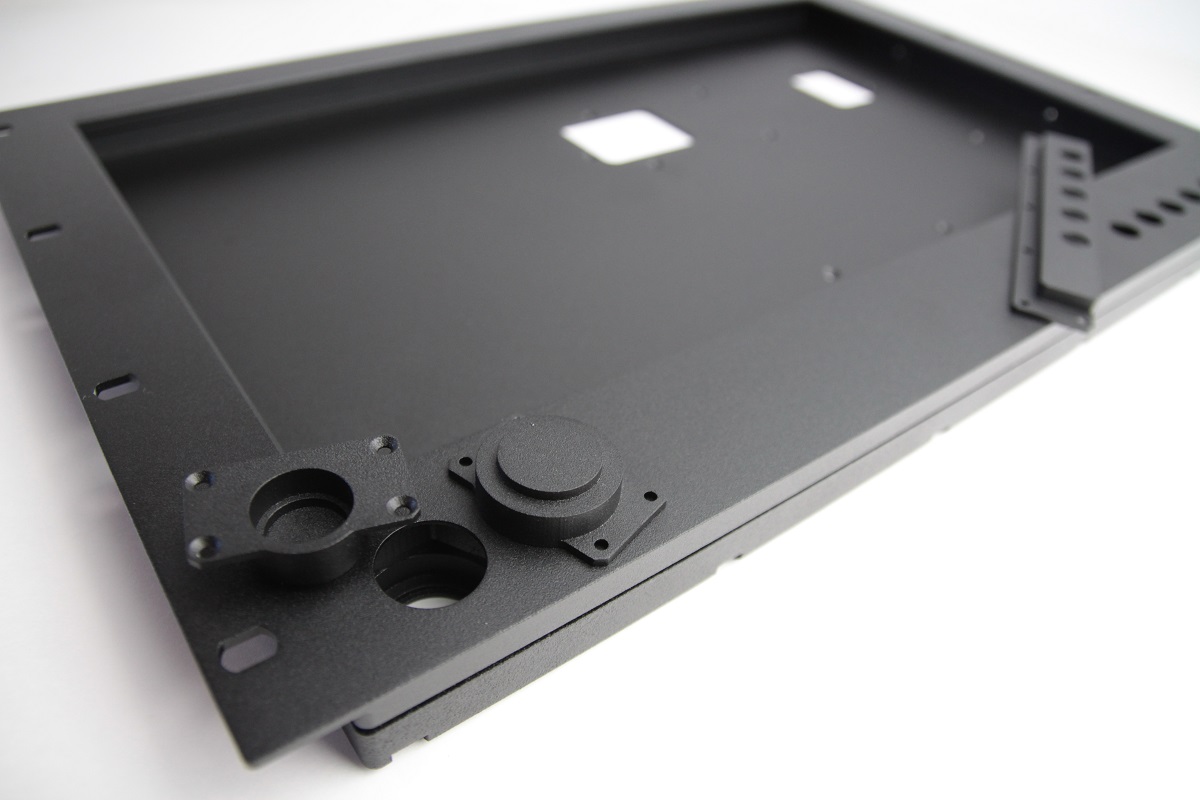

Проверка качества и доставка-0

Проверка качества и доставка

Специалист ОТК проверил готовые изделия на предмет отсутствия расхождений с техническим заданием. Упаковал в воздушно-пузырьковую пленку. Готовые корпуса для видеопанелей заказчик получил через 11 дней после заявки.
