Лицевая приборная панель из нержавеющей стали с пылевлагозащитой IP68

Лицевая приборная панель из нержавеющей стали с пылевлагозащитой IP68

Используемые материалы:
1.0 и 2.0 мм нержавеющая сталь, 2.0 и 3.мм прозрачный акрил, силикон, электрическая плата, СТ-5, светодиоды, разъем BHS-10, металлические мембраны 12,2 мм с усилием нажатия 350гр., приварные втулки М3-6, клеи марки 3М.

Технологии:
лазерная резка, шлифовка, лазерная гравировка (маркировка), заливка силикона, фрезеровка, доработка печатной платы, конденсаторная сварка.

Для российского завода-производителя дозировочной техники мы производим лицевые приборные панели из нержавеющей стали со светодиодной подсветкой и степенью защиты оболочки электрооборудования IP68.

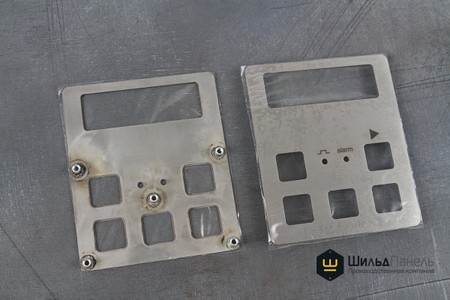

Изготовление лицевой панели-0

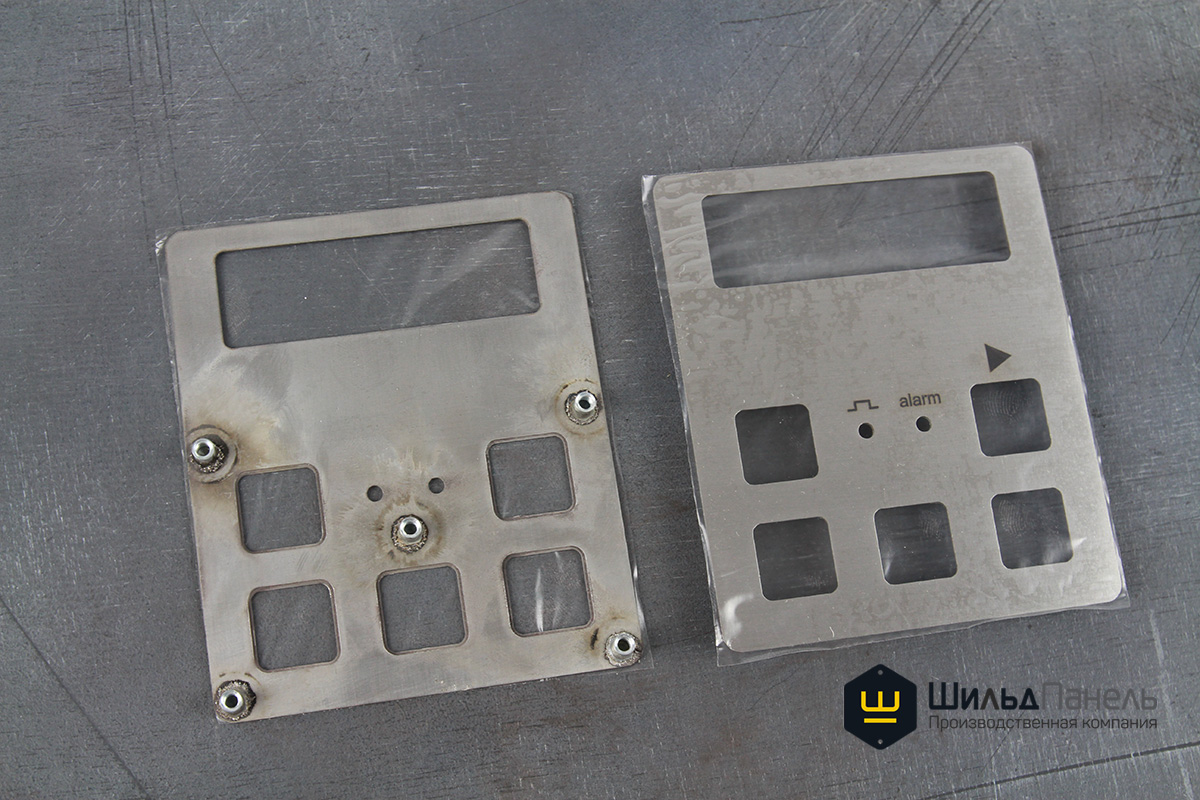

Изготовление лицевой панели

Из 1.0 мм нержавеющей стали лазерной резкой изготовили лицевые панели. Лазерной гравировкой (маркировкой) нанесли технические надписи на панели. С оборотной стороны конденсаторной сваркой приварили втулки М3-6 по 5 штук на панель. Отшлифовали пластины в горизонтальном направлении.

Изготовление внутренней защитной пластины-0

Изготовление внутренней защитной пластины

Из 2.0 мм прозрачного акрила на ЧПУ-фрезерном станке изготовили внутреннюю защитную пластину, на этом же станке сделали выборку 0,3 мм (до толщины 1,7 мм).

Изготовление силиконовой вставки-0

Изготовление силиконовой вставки

В специальную форму залили серый непрозрачный силикон. Вставка из силикона будет выполнять функцию пылевлагозащиты в изделии.

Изготовление кнопок-0

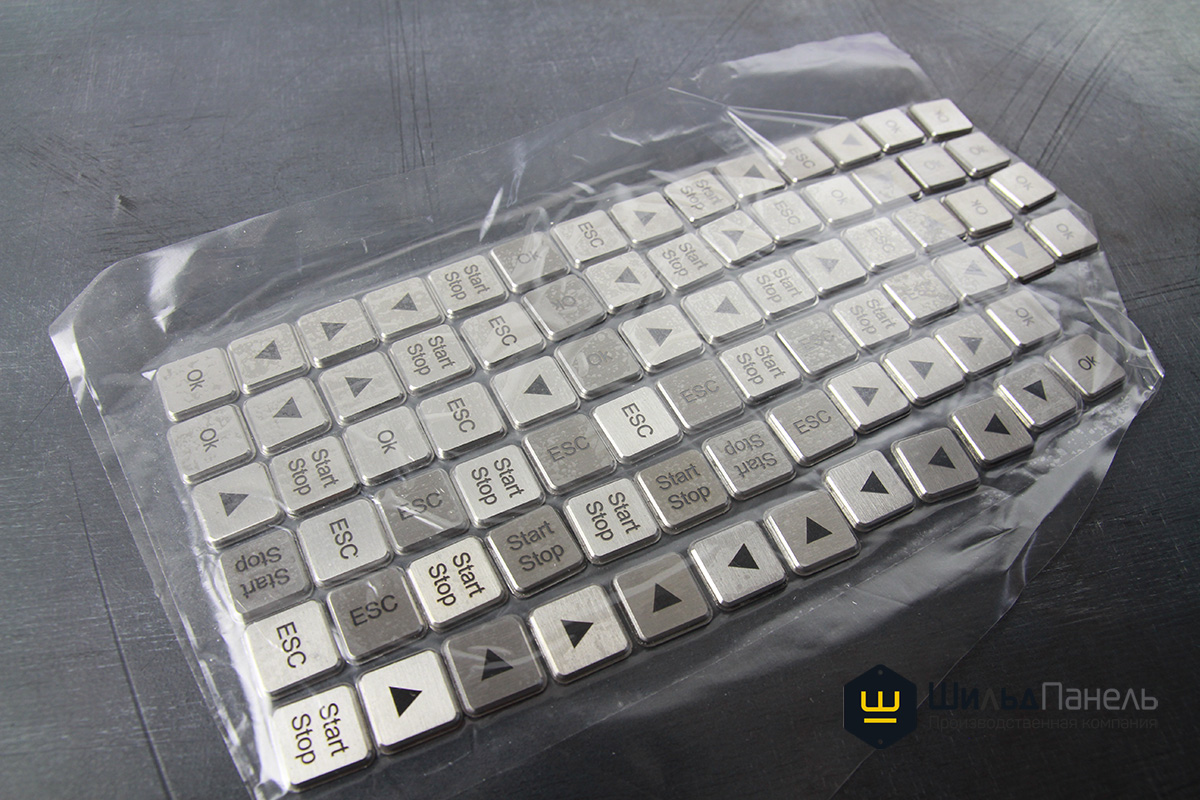

Изготовление кнопок

Из 2.0 мм нержавеющей стали на ЧПУ-фрезерном станке изготовили кнопки (выборка на 1,5мм, снятие фаски). Отшлифовали в горизонтальном направлении. На лазерном ЧПУ-станке сделали лазерную маркировку - нанесли надписи и технические изображения на кнопки.

Изготовление световодов-0

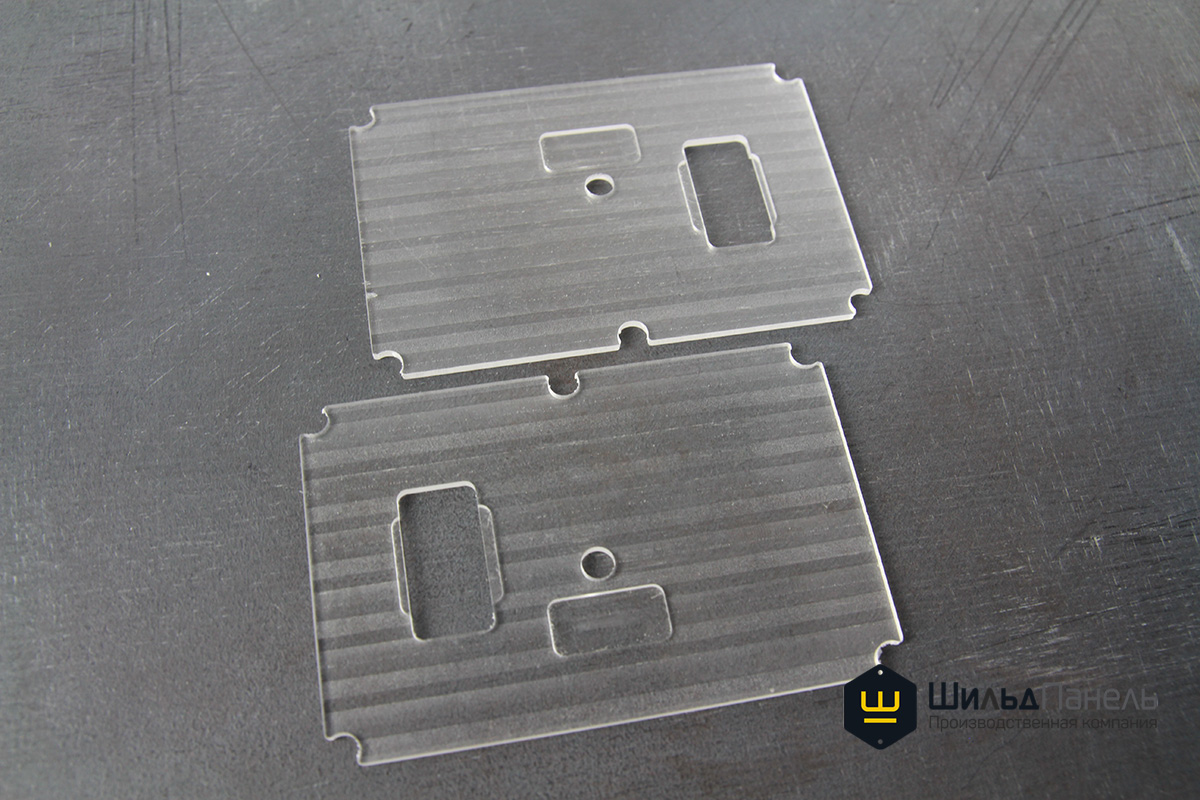

Изготовление световодов

Из 3.0 мм прозрачного акрила на ЧПУ-фрезеровке изготовили световоды, обеспечивающие корректную светимость.

SMD-монтаж компонентов на печатную плату-0

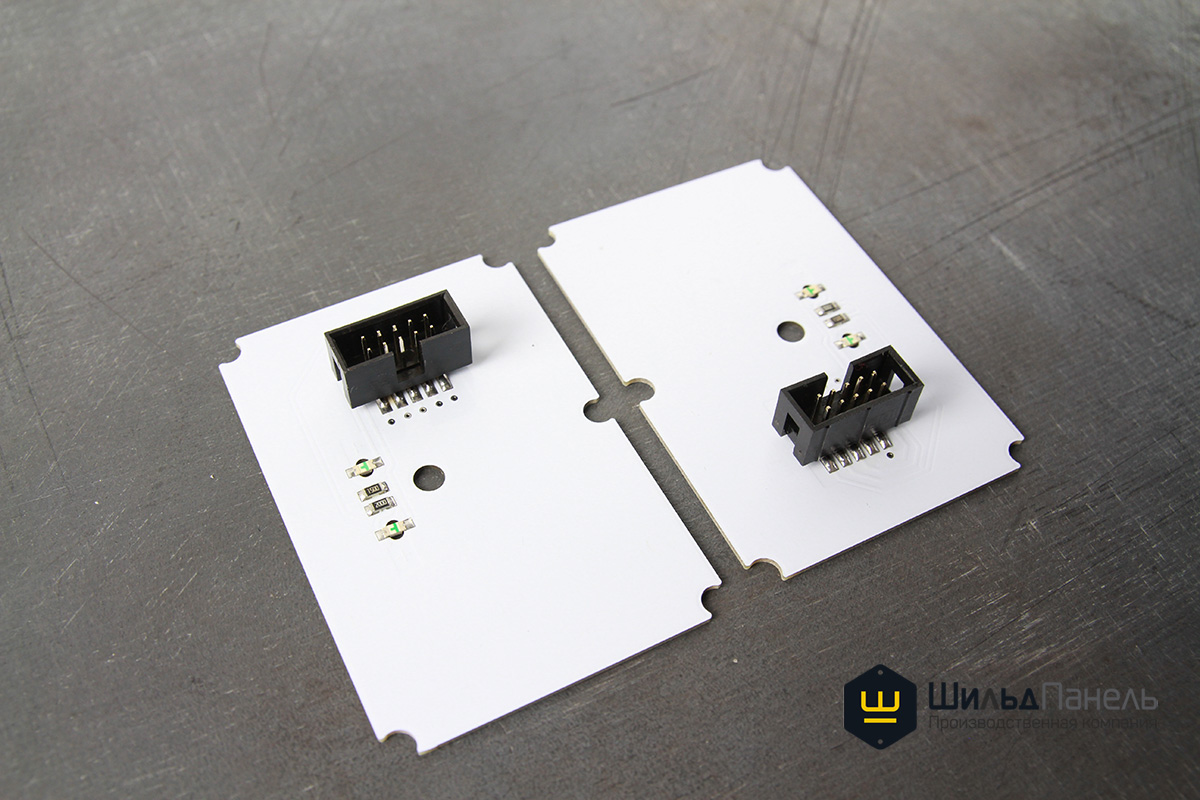

SMD-монтаж компонентов на печатную плату

На печатных платах выполнили пайку резисторов, светодиодов и разъемов BHS-10.

Нарезка клеевых и прижимных слоев-0

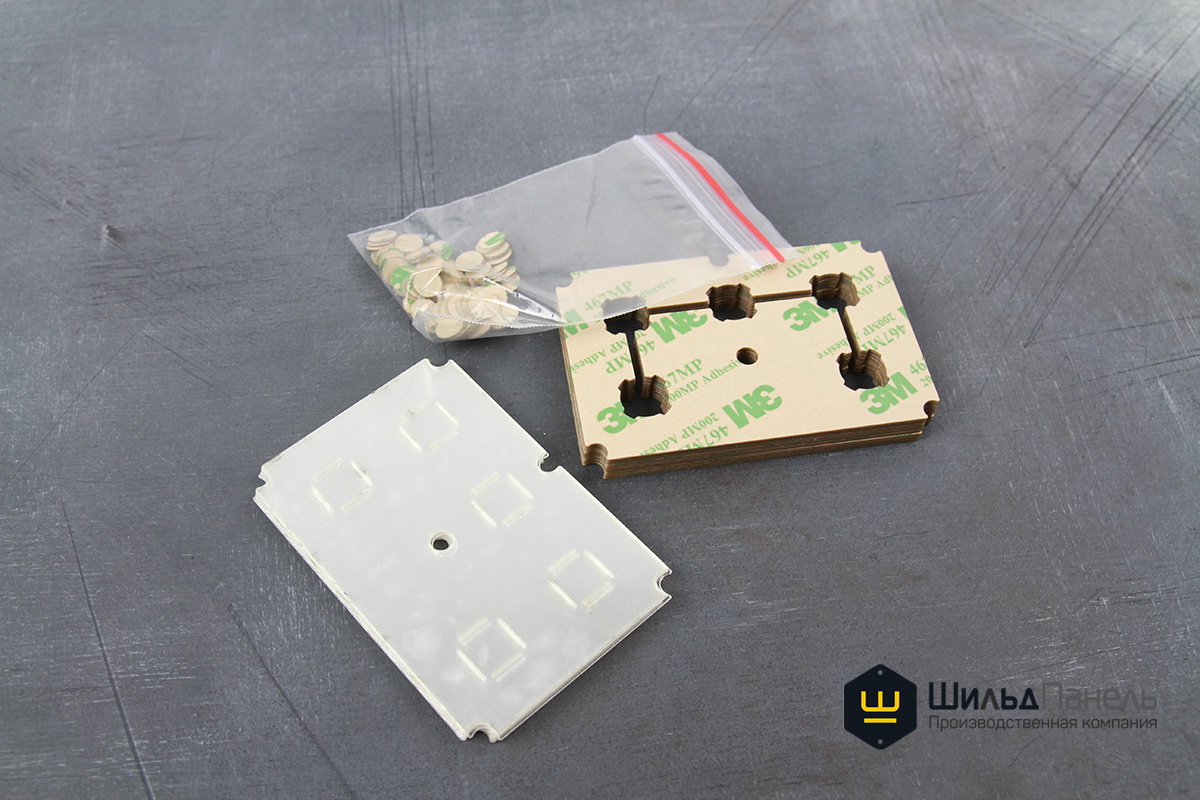

Нарезка клеевых и прижимных слоев

На лазерном ЧПУ-станке нарезали клеевые слои и пленку СТ-5 в качестве прижимного слоя для фиксации мембран.

Сборка изделия-0

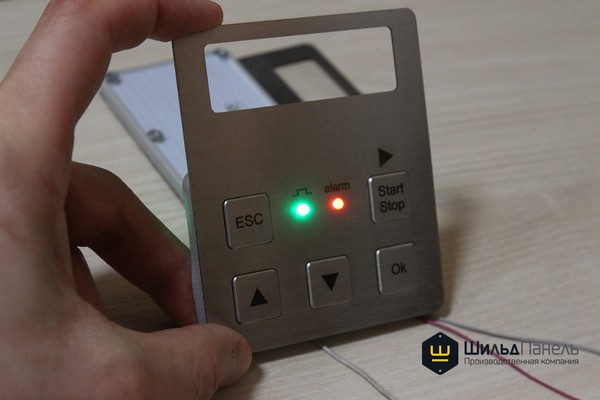

Сборка изделия

На участке сборки собрали составные части в готовое изделие. Провели проверку работоспособности электрики и подсветки. Упаковали и передали на доставку.
