Лицевая приборная панель с пленочной клавиатурой и подсветкой №31084

Лицевая приборная панель с пленочной клавиатурой и подсветкой №31084

Используемые материалы:
Autotex Fine F150 - 150мкм, клеевые ленты марки Lohmann и 3М, печатная плата, 3.0 и 6.0 мм алюминий Д16АТ, 2.0 мм прозрачный глянцевый акрил, светодиоды, резисторы, разъемы 2208SM-20G, металлические мембраны 12,2 мм с усилием нажатия 350гр., винт потайной М2х4.

Технологии:
шелкография, лазерная резка, фрезеровка пластика, фрезеровка алюминия, цинкование, SMD-монтаж.

Для конструкторского бюро военной аппаратуры мы разработали и изготовили лицевую приборную панель для панели оператора военного тренажера.
Разработка проекта и конструкторской документации-0

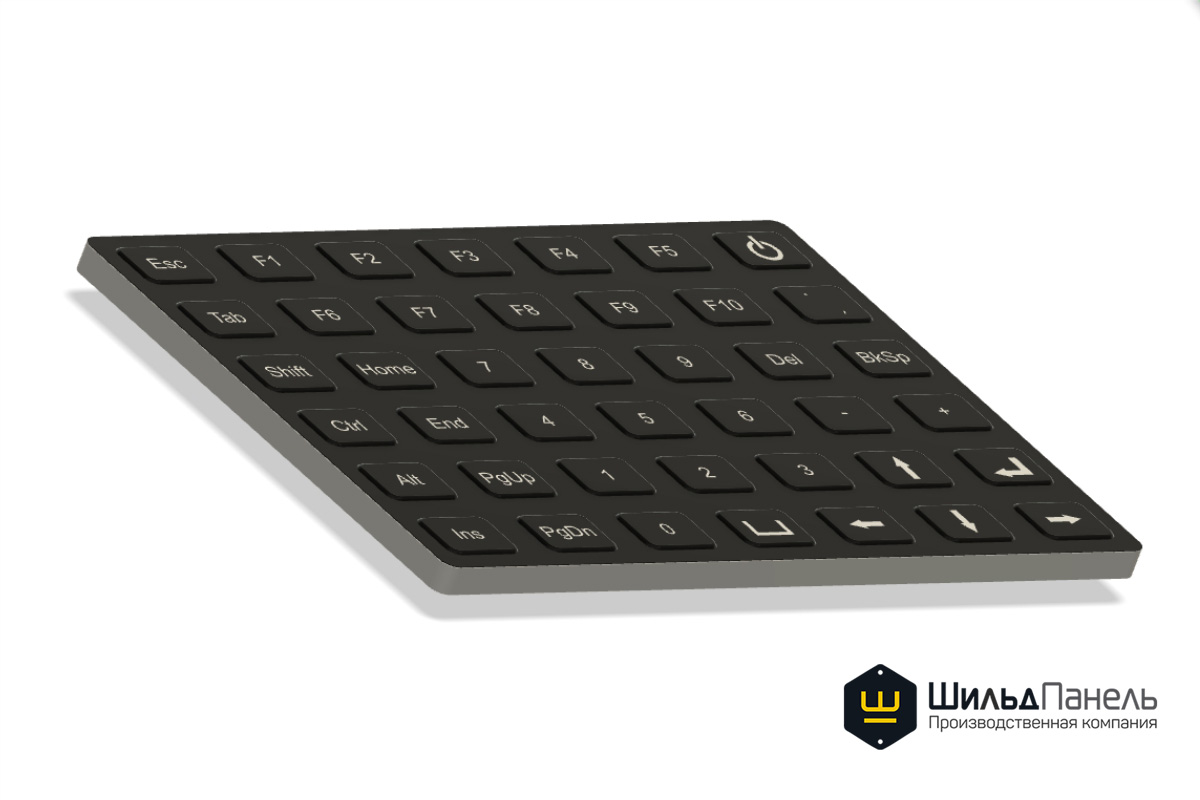

Разработка проекта и конструкторской документации

На основании технического задания заказчика, наш отдел разработки проработал весь конструктив изделия с предоставлением КД заказчику. Одним из ключевых пожеланий являлось, чтобы все кнопки имели белую светодиодную подсветку, а кнопка включения/выключения - красную подсветку, так, чтобы белая светодиодная подсветка не засвечивала красную.

Изготовление корпуса и утолщения панели-0

Изготовление корпуса и утолщения панели

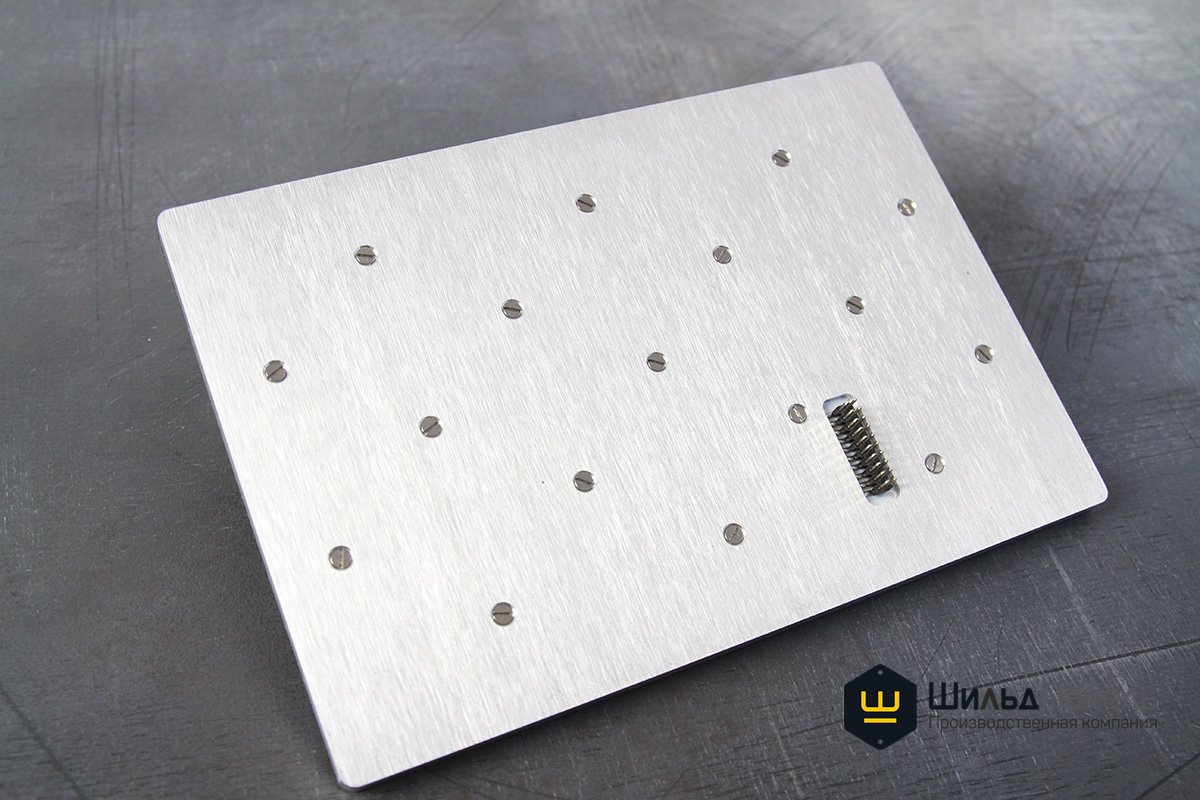

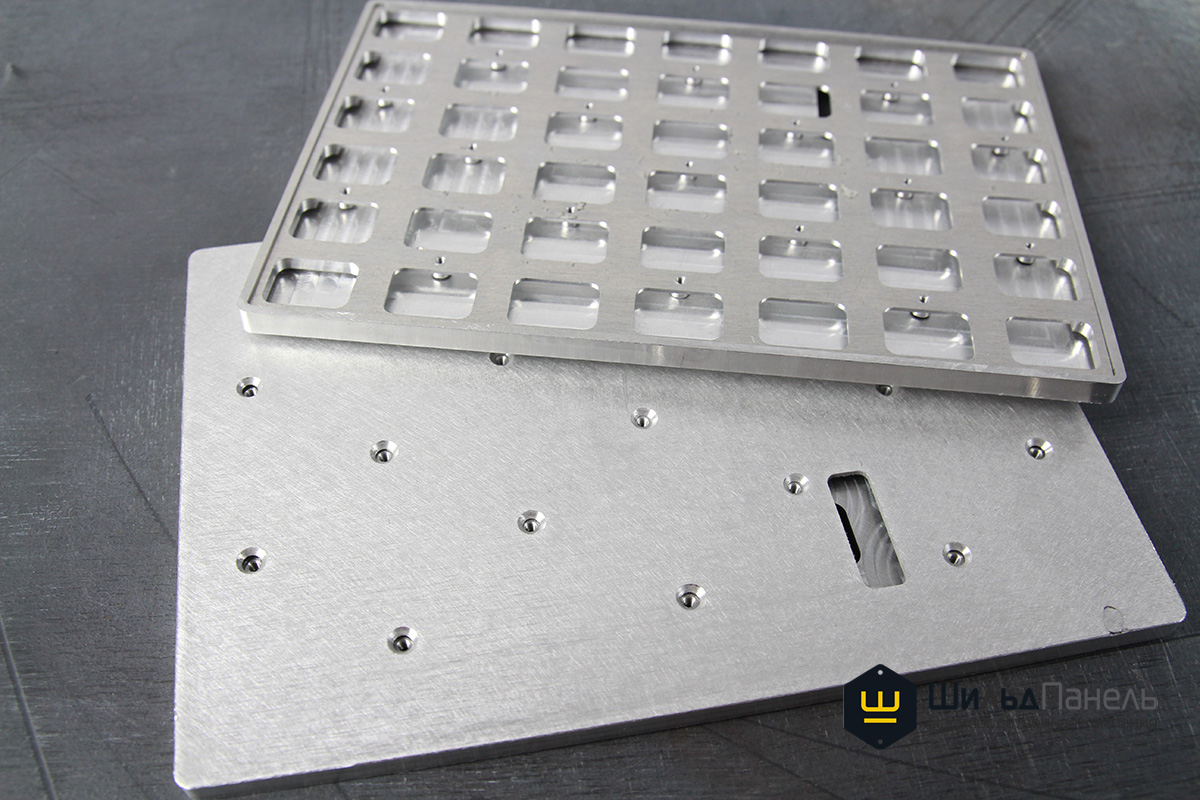

Из 6.0 мм алюминия марки Д16АТ отфрезеровали корпус (основание) приборной панели. Из 3.0 мм листа отфрезеровали внутреннее утолщение.

Изготовление световода-0

Изготовление световода

Из 2.0 мм прозрачного глянцевого акрила отфрезеровали основание, которое будет служит световодом.

Изготовление лицевой пленочной панели-0

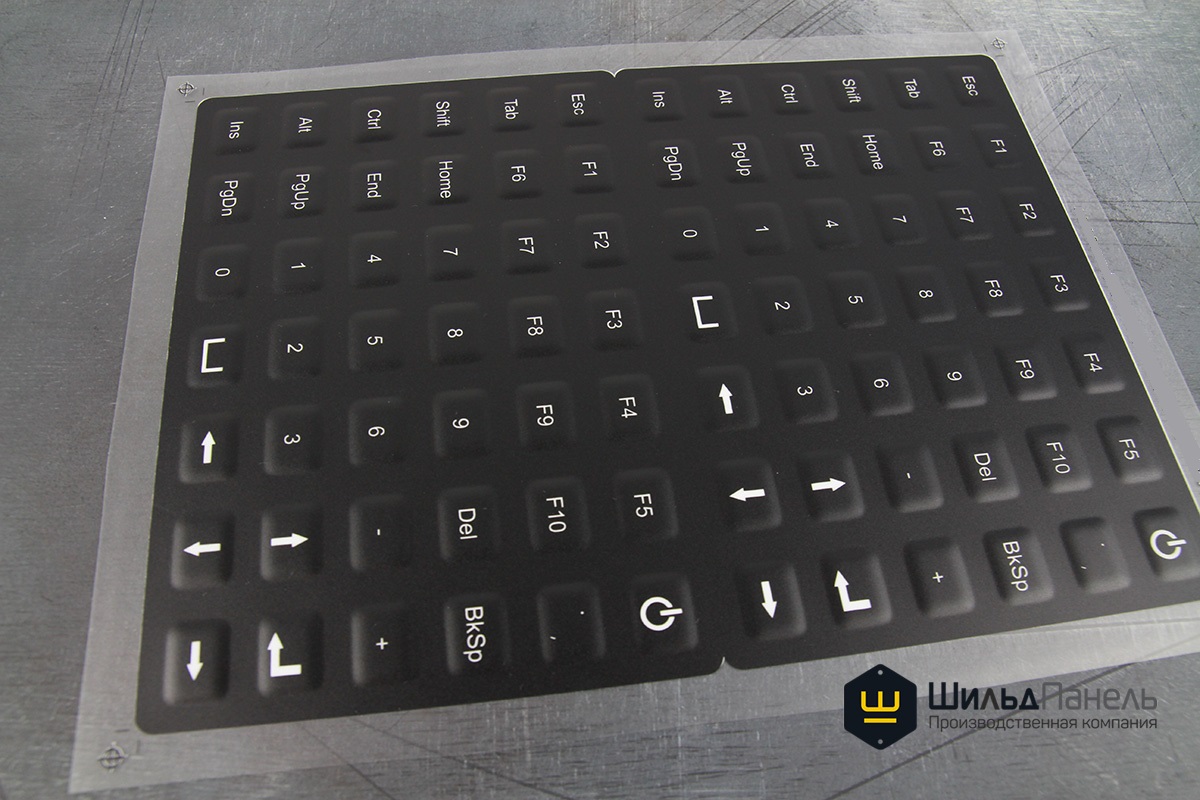

Изготовление лицевой пленочной панели

Методом шелкографии на лавсане F150 мкм нанесли изображение будущих кнопок на пленочную лицевую панель.

Формовка-0

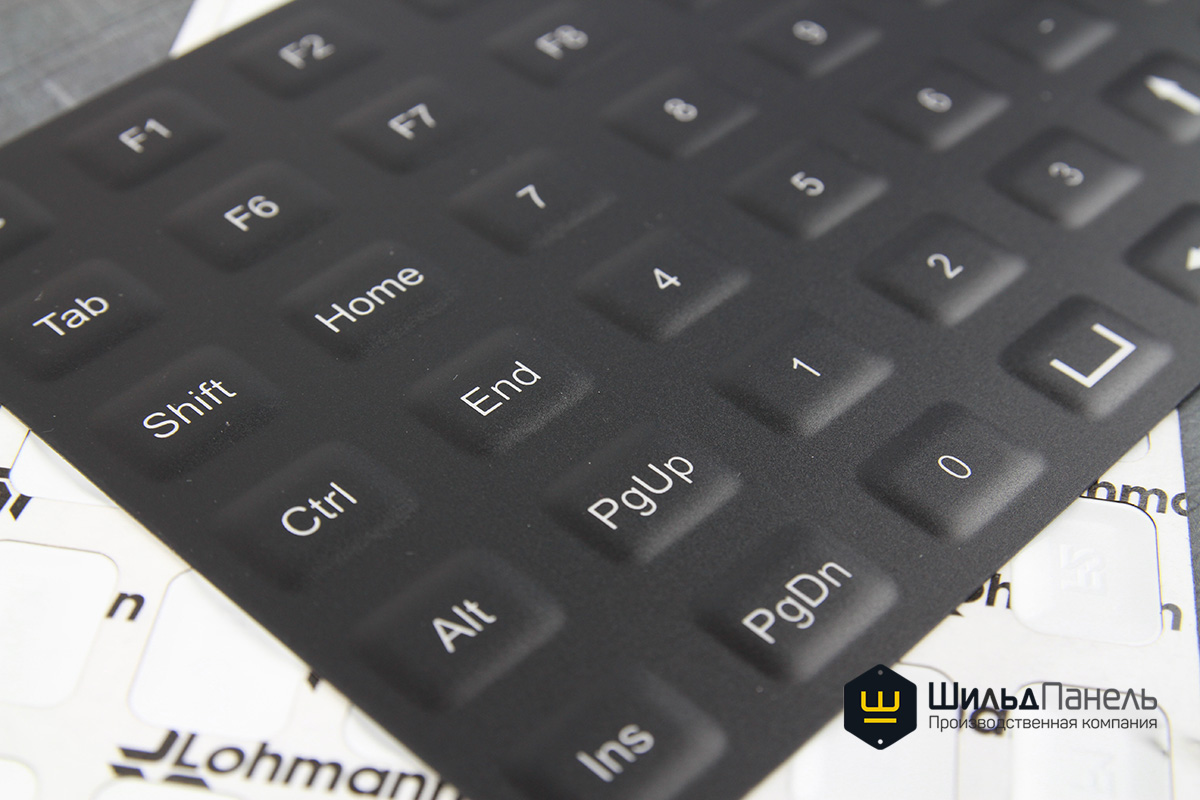

Формовка

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Изготовление световодов-толкателей-0

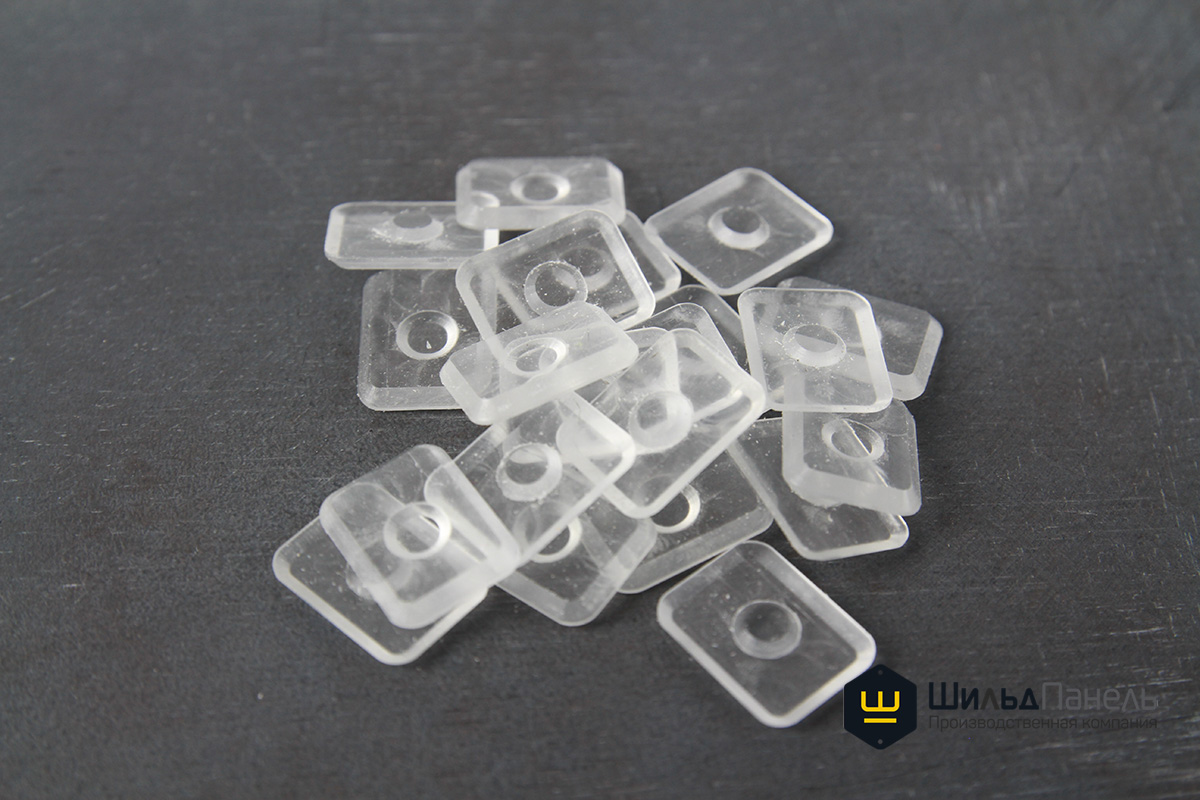

Изготовление световодов-толкателей

Из 2.0 мм прозрачного оргстекла отфрезеровали световоды-толкатели для кнопок.

Доработка печатной платы-0

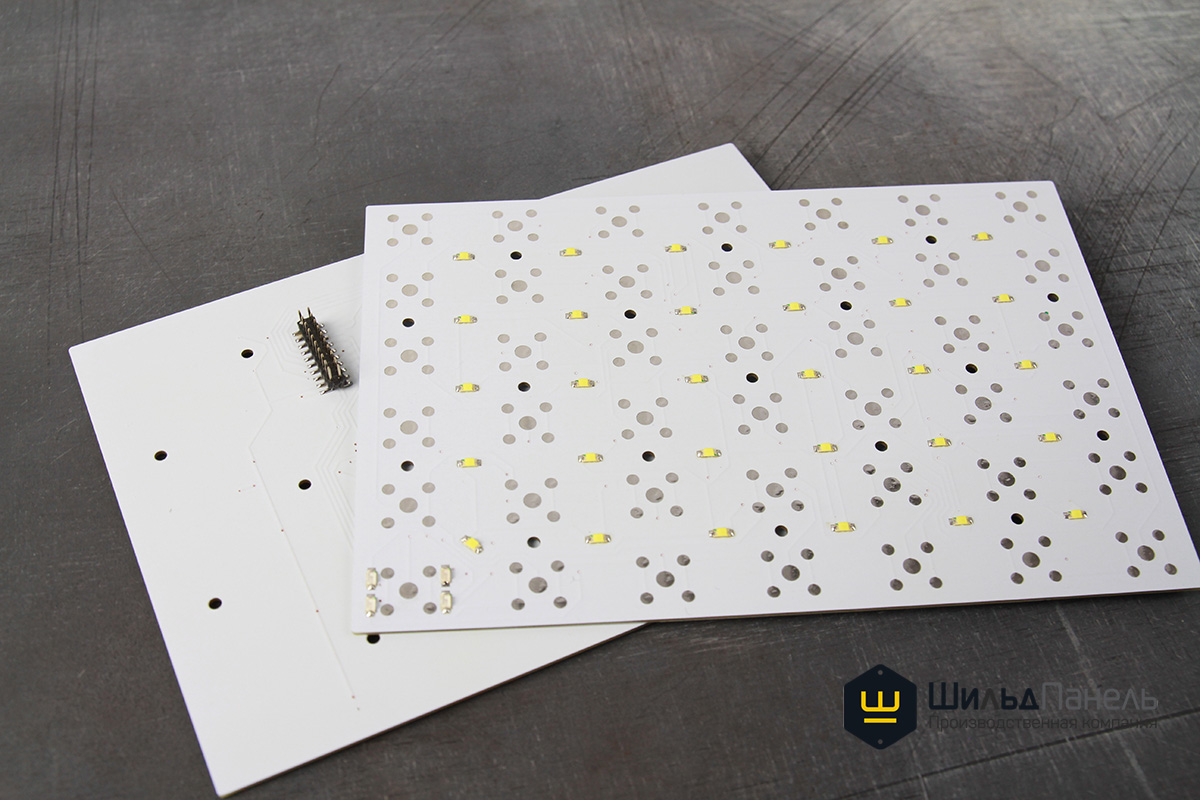

Доработка печатной платы

На ранее заказанных печатных платах выполнили пайку резисторов, светодиодов и разъема 2208SM-20G на плату.

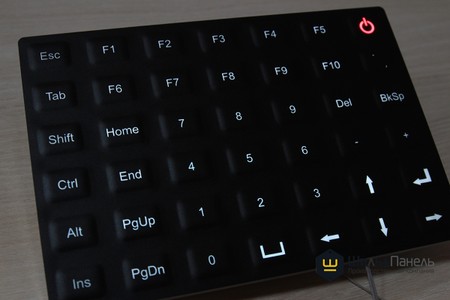

Сборка изделия-0
Сборка изделия-1

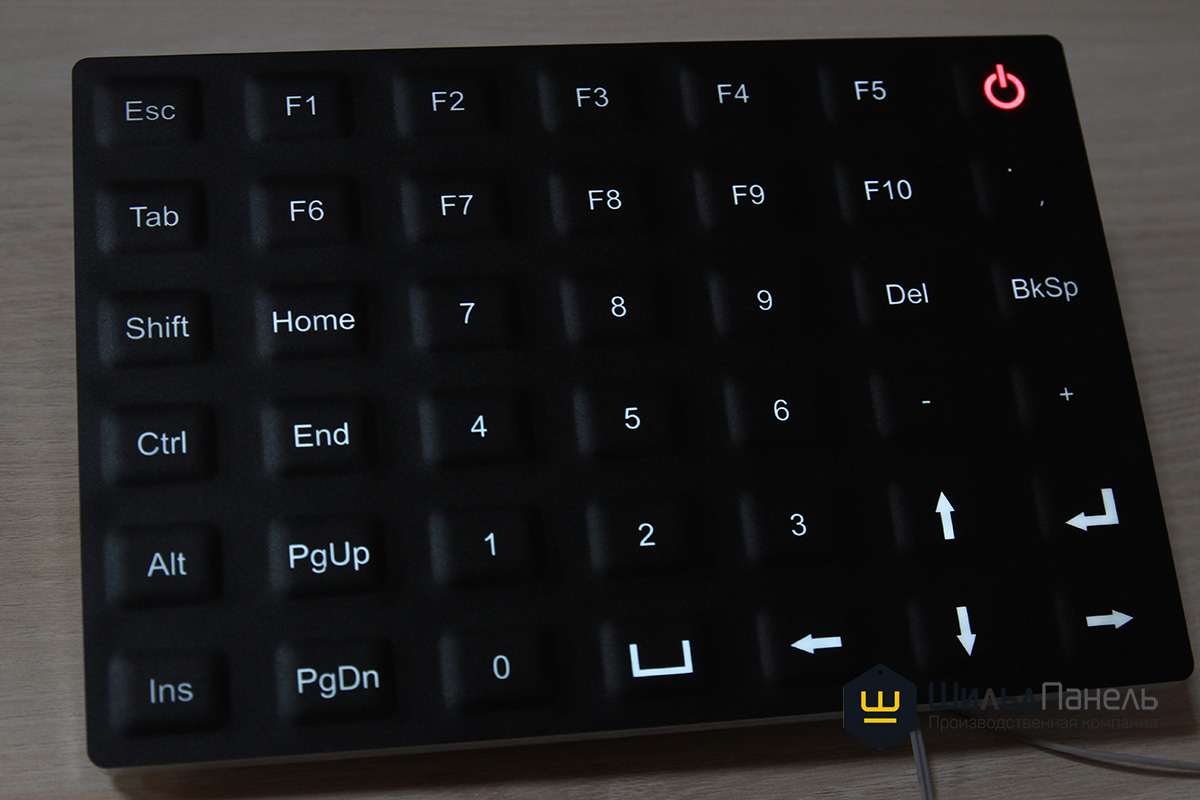

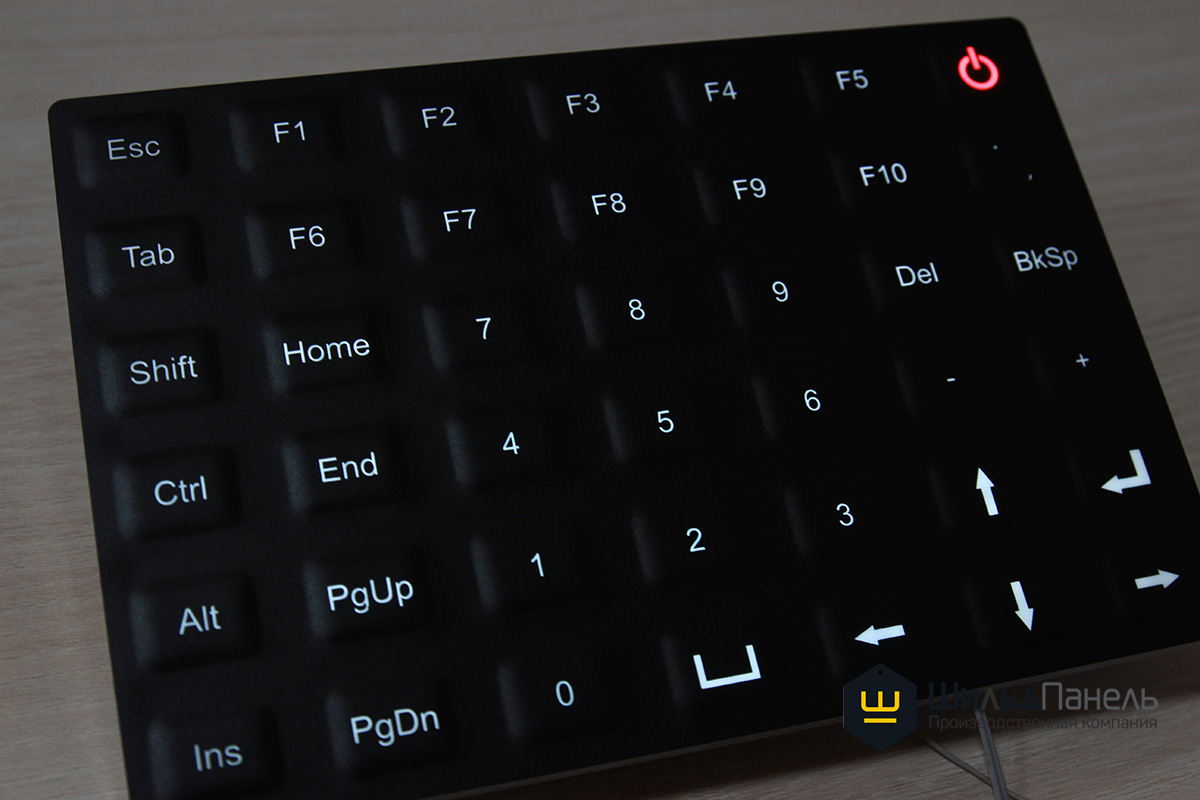

Сборка изделия

На участке сборки собрали составные части в готовое изделие. Провели проверку работоспособности электрики и подсветки. Упаковали и передали на доставку.
