Лицевая приборная панель со светодиодной подсветкой на печатной плате
Используемые материалы:
Лавсан Autotex Fine F150 - 150 мкм, клеи марки 3М, электрическая печатная плата, алюминий Д16Ат 2.0 мм, пленка СТ-5, светодиоды, металлические мембраны 12 мм (усилие нажатия 350 гр.), втулки запресовочные неполнопроходные из оцинкованной стали: BSO-M3-22, BSO-M3-10, BSO-M3-8, BSO-M3-6.
Технологии:
УФ-печать, фрезеровка алюминия, лазерная резка, запрессовка метизов, SMD-монтаж.
Изготовление лицевой пленочной панели. Формовка.

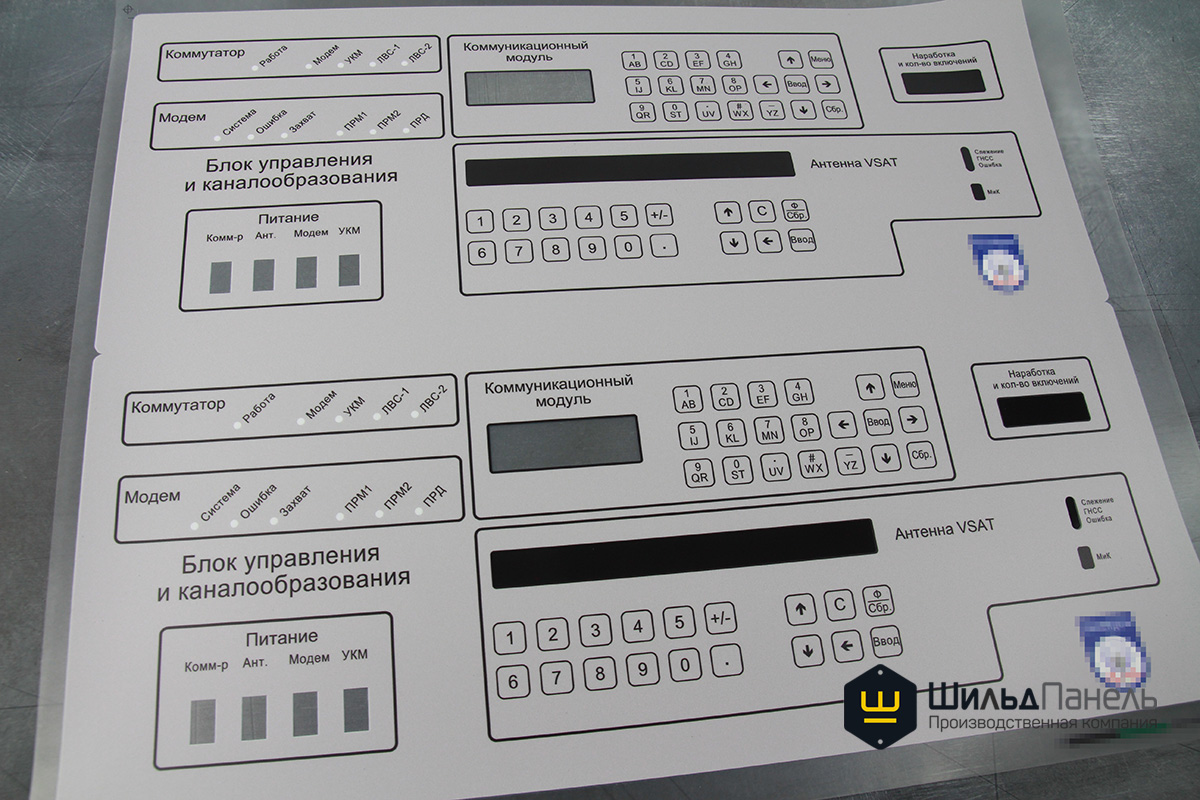

Методом УФ-печати на лавсане F150 изготовили пленочную лицевую панель. За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).
Изготовление основания из алюминия

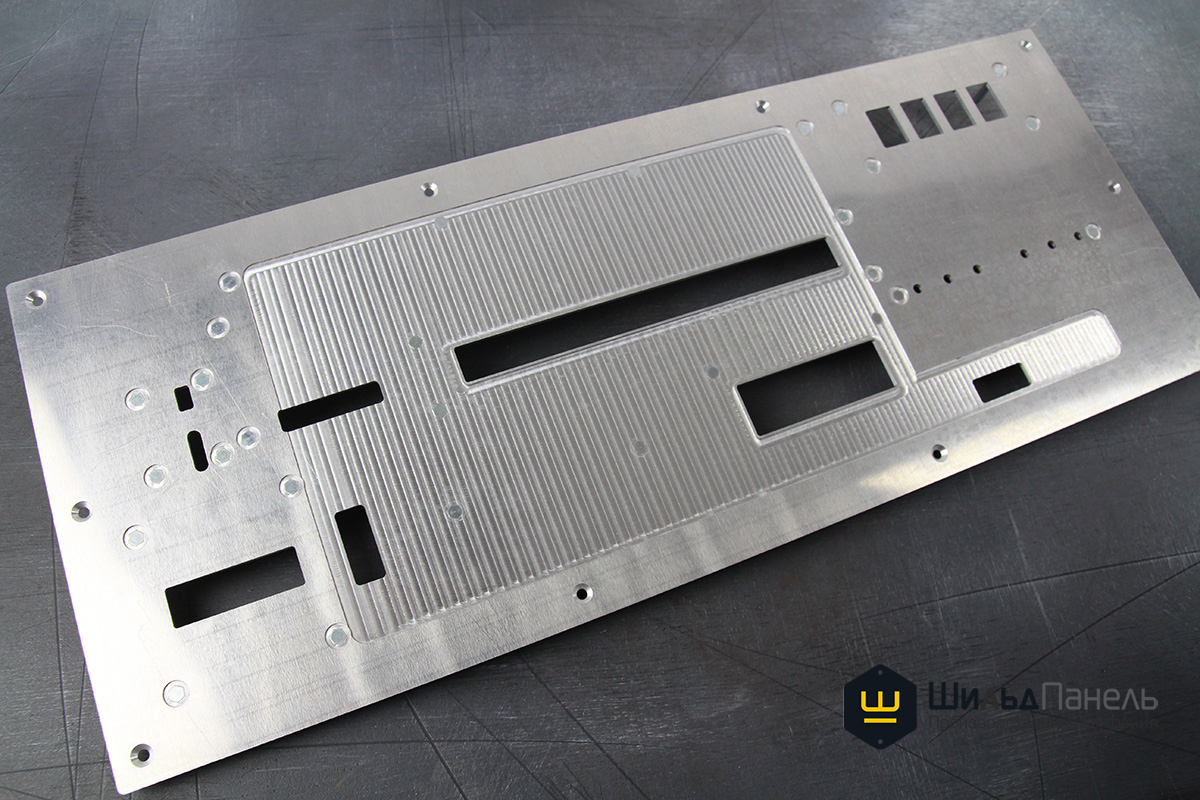

Из 2.0 мм алюминия марки Д16Ат отфрезеровали панели, которые будут служить жестким основанием для пленочной клавиатуры. В панелях выполнены выборки на разные глубины, отфрезерованы окна, снята фаска по периметру и выполнена зенковка отверстий.
Установка метизов

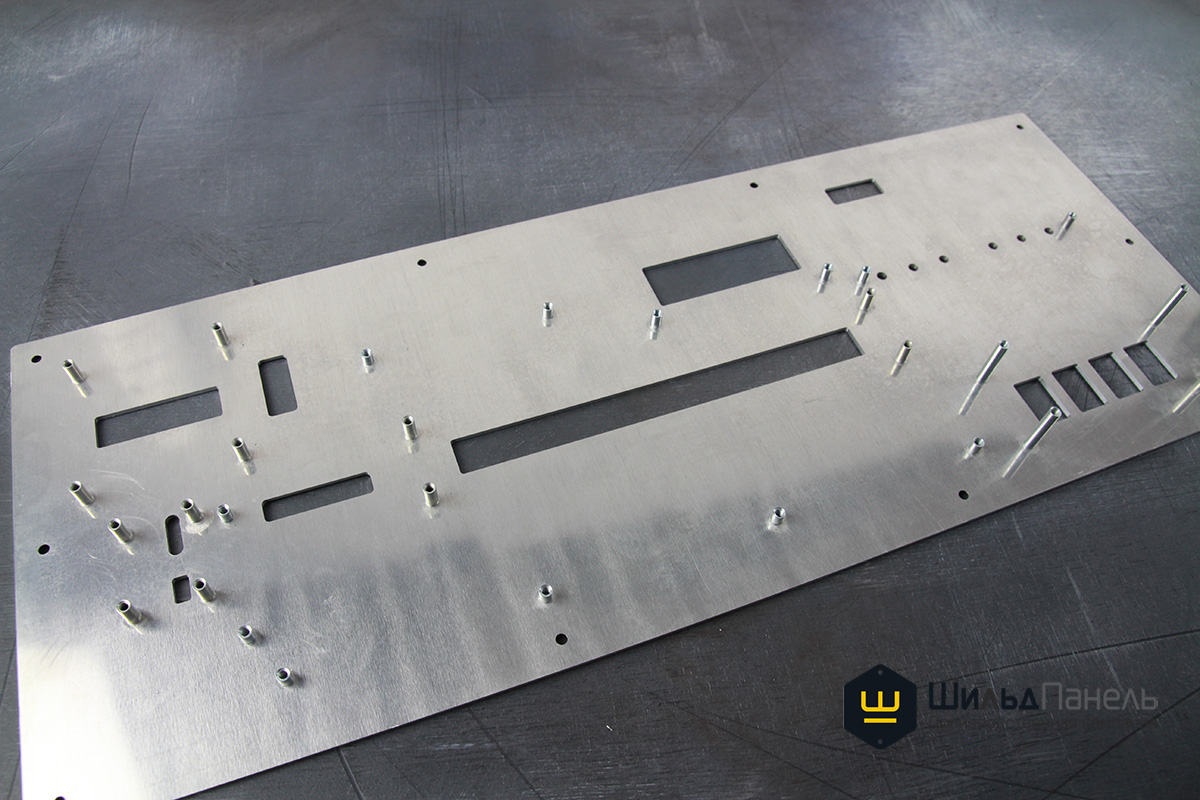

На оборотной стороне панелей запрессовали стальные втулки BSO-M3-22, BSO-M3-10, BSO-M3-8 и BSO-M3-6.
SMD-монтаж компонентов на печатную плату

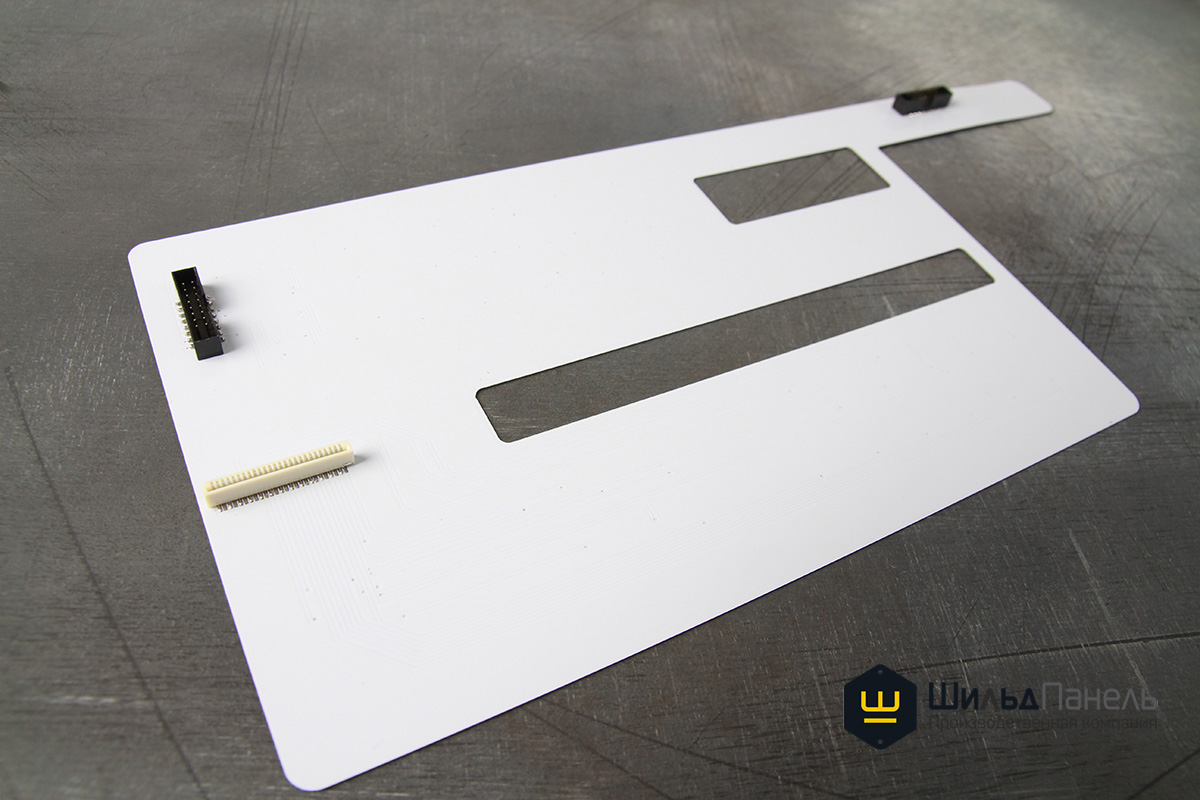

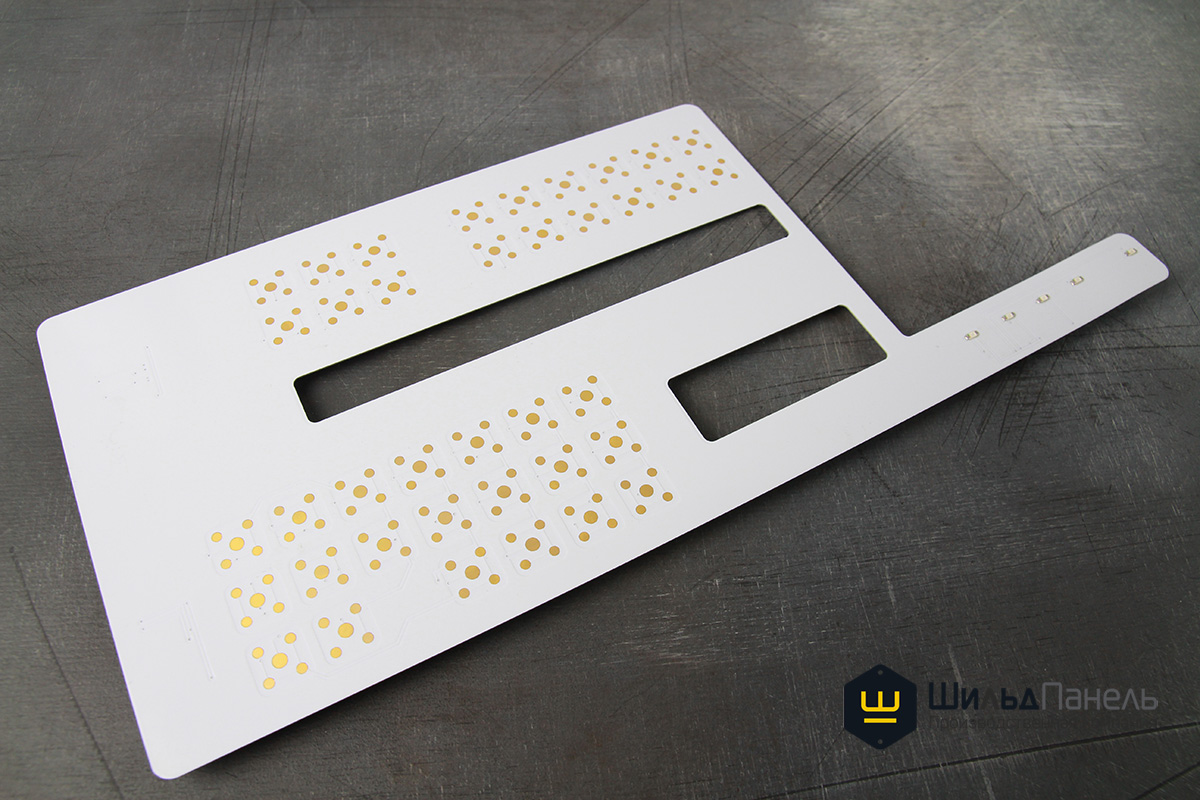

На печатной плате выполнили установку светодиодов и различных разъемов.

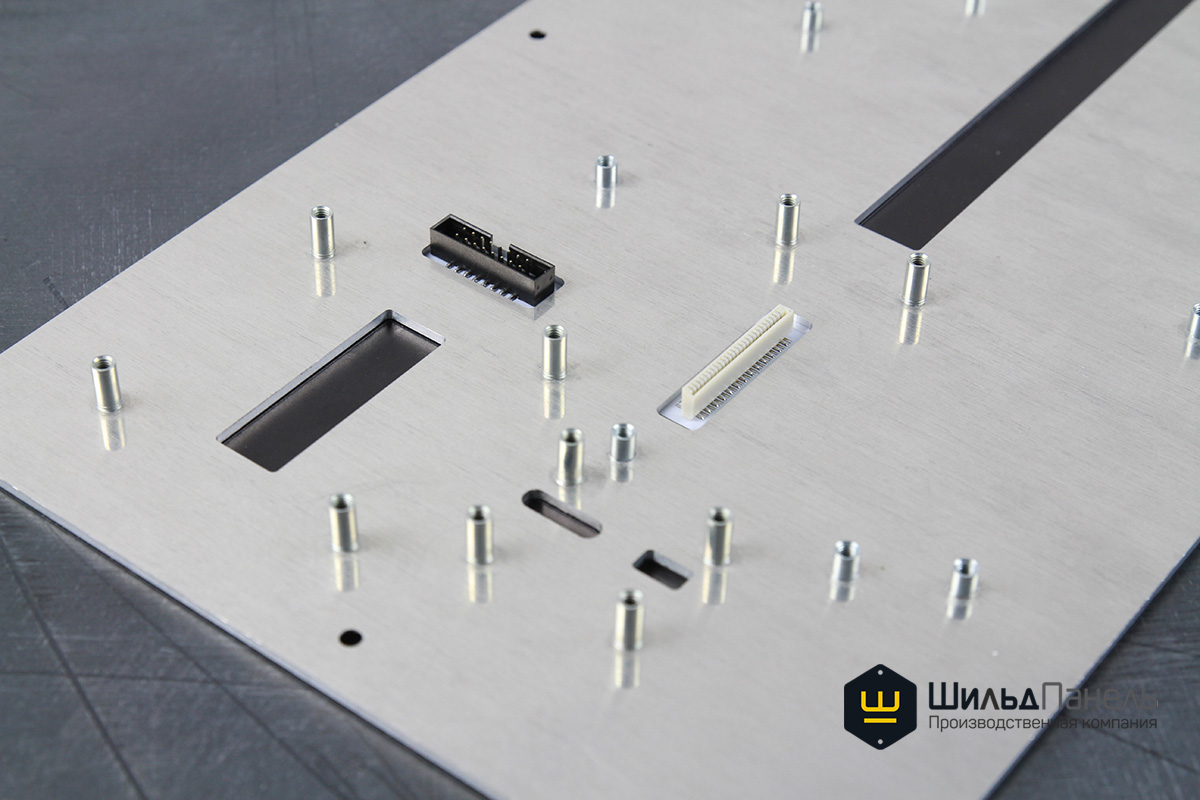

Установка платы в металлическую панель

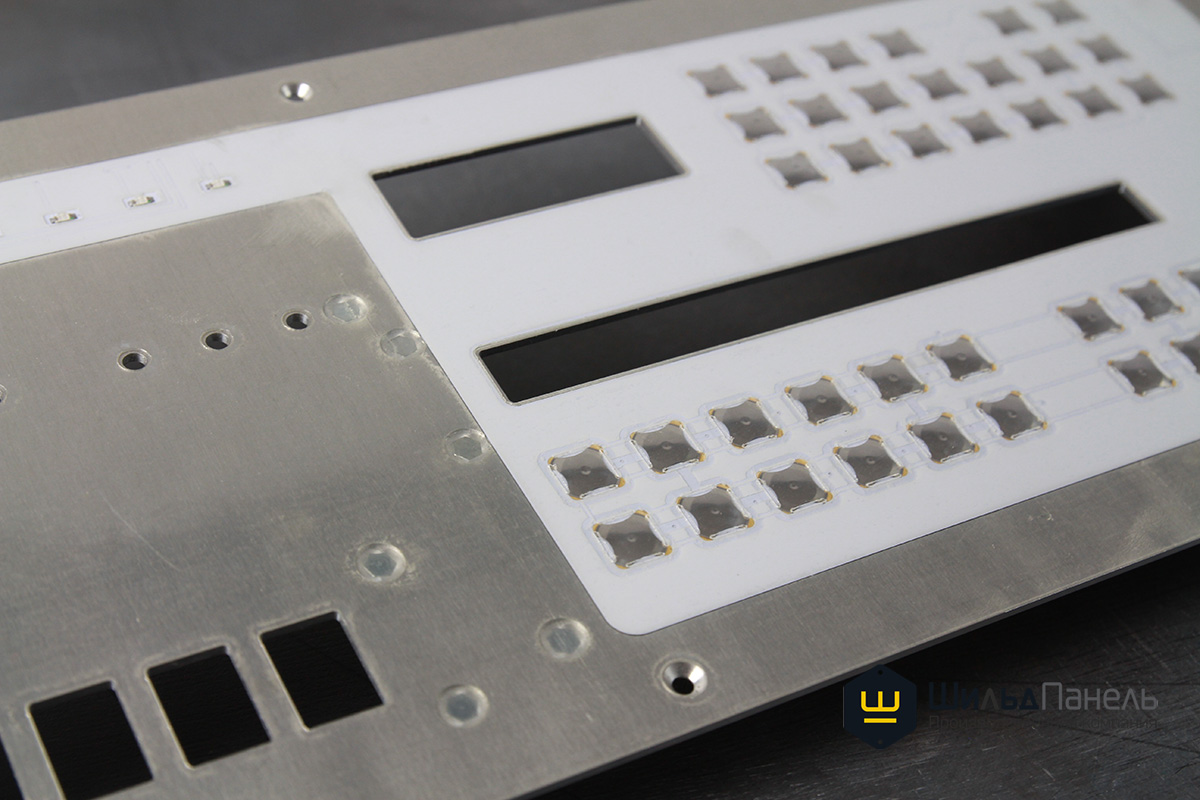

На плату с применением прижимного слоя CT-5 установили металлические мембраны. В выборку алюминиевой панели вклеили электрическую плату.
Сборка панелей

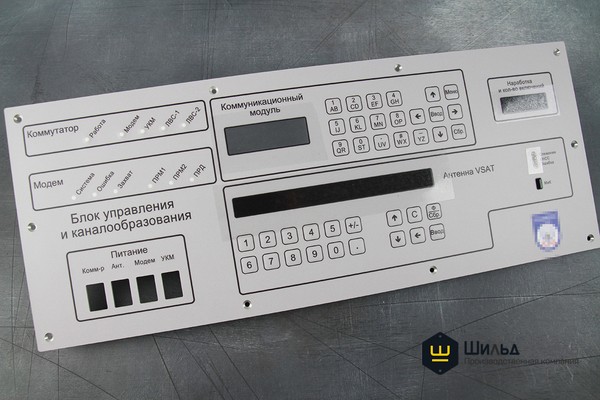

С помощью клеевых слоев на участке сборки собрали между собой отформованную лицевую пленочную панель, основание из алюминия и плату.
ОТК и доставка
На участке сборки провели промежуточный контроль электрики, светодиодов. Специалист ОТК провел выходной контроль готового изделия. Упаковали и передали на доставку.
