Лицевая панель для переносного кейса

Используемые материалы: 0.5 мм анодированный алюминий, 4.0 мм сырой алюминий Д16АТ, клей 3M 7952, втулка неполнопроходная BSOS-M3-08, шпильки FHS-M3-10 и FHS-M3-20.
Технологии: фрезеровка алюминия, прямая цифровая печать по анодированному алюминию, запрессовка метизов, нанесение клеевого слоя, вклейка тканевого фильтра, высокоточная сборка по посадочному шаблону.
Один из крупнейших НТЦ, занимающейся разработкой программно-аппаратных комплексов в сфере комплексной безопасности доверил нам изготовление многослойной алюминиевой панели с встроенным тканевым фильтром от пыли в области динамика для переносного терминала защищенной видеоконференцсвязи.

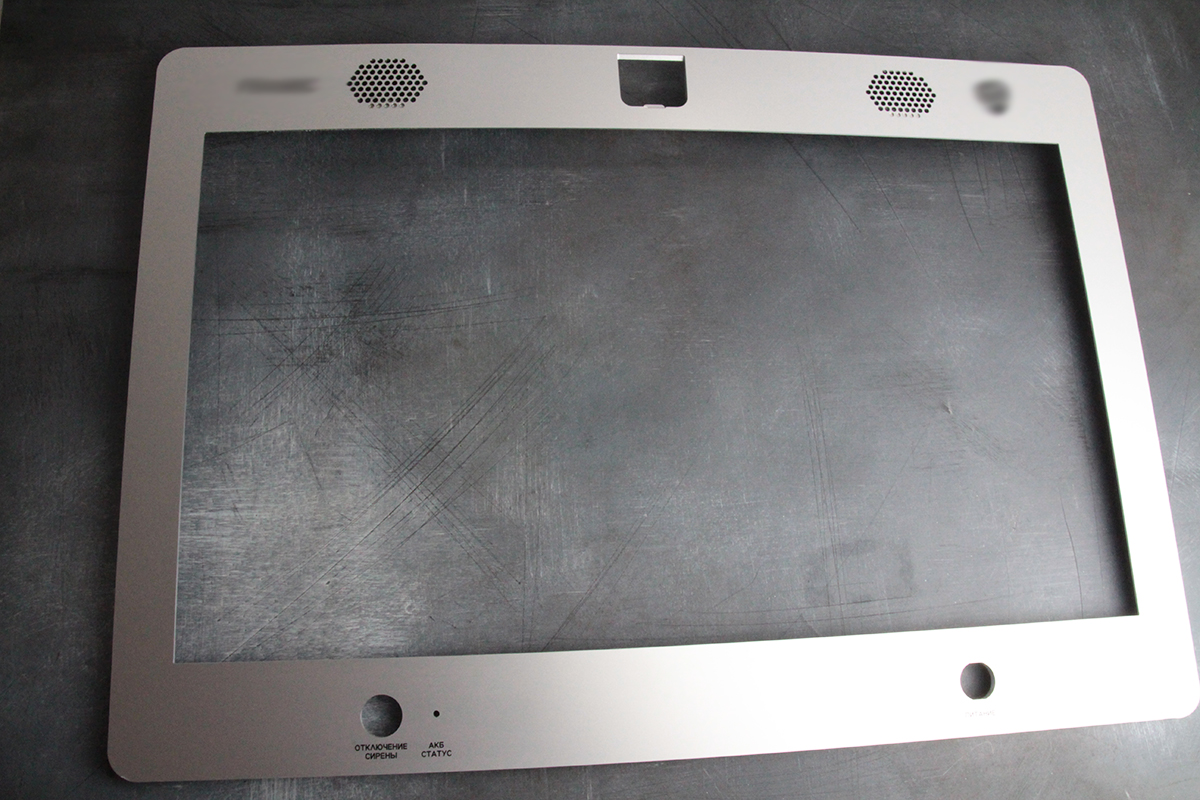

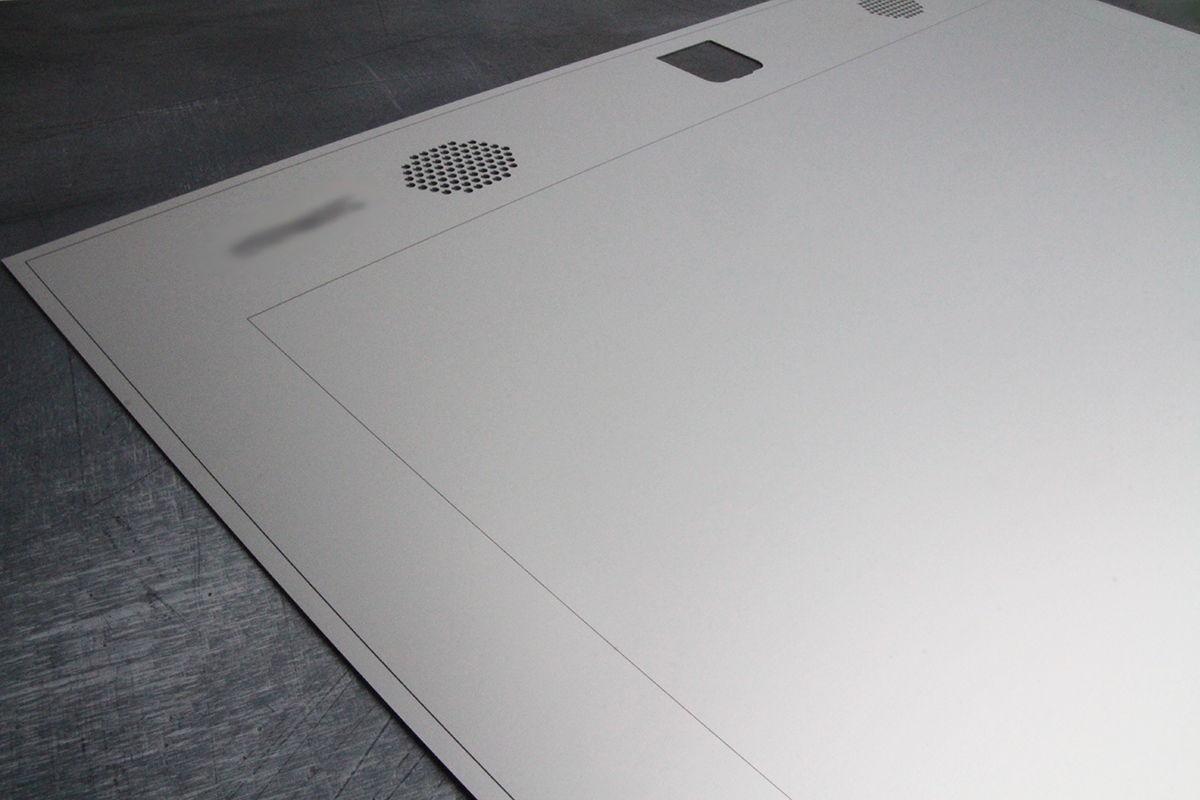

Нанесение изображения на лицевую панель

Методом прямой цифровой печати нанесли изображение на 0.5 мм анодированный лист алюминия.  Отфрезеровали габарит фасадной панели, коммутационные отверстия и отверствия под динамики.

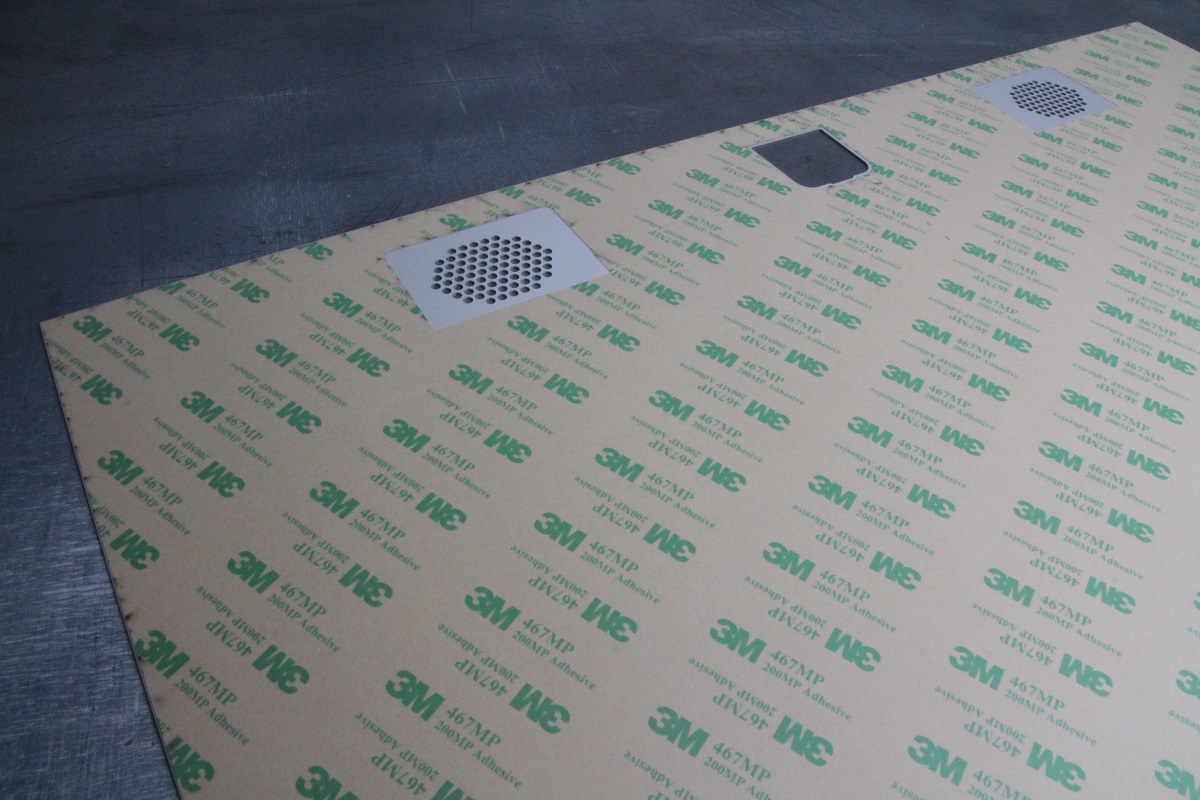

Нанесение клеевого слоя

С целью надежного соединения двух панелей между собой на лицевую панель (0.5 мм) нанесли безосновный клеевой слой марки 3M 7952, в котором предварительно лазером вырезали отверстия.

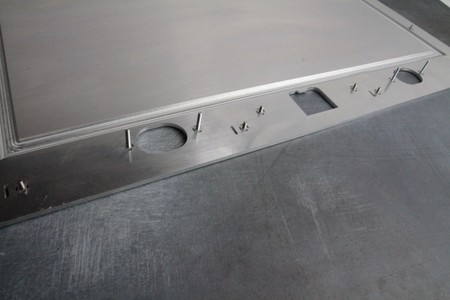

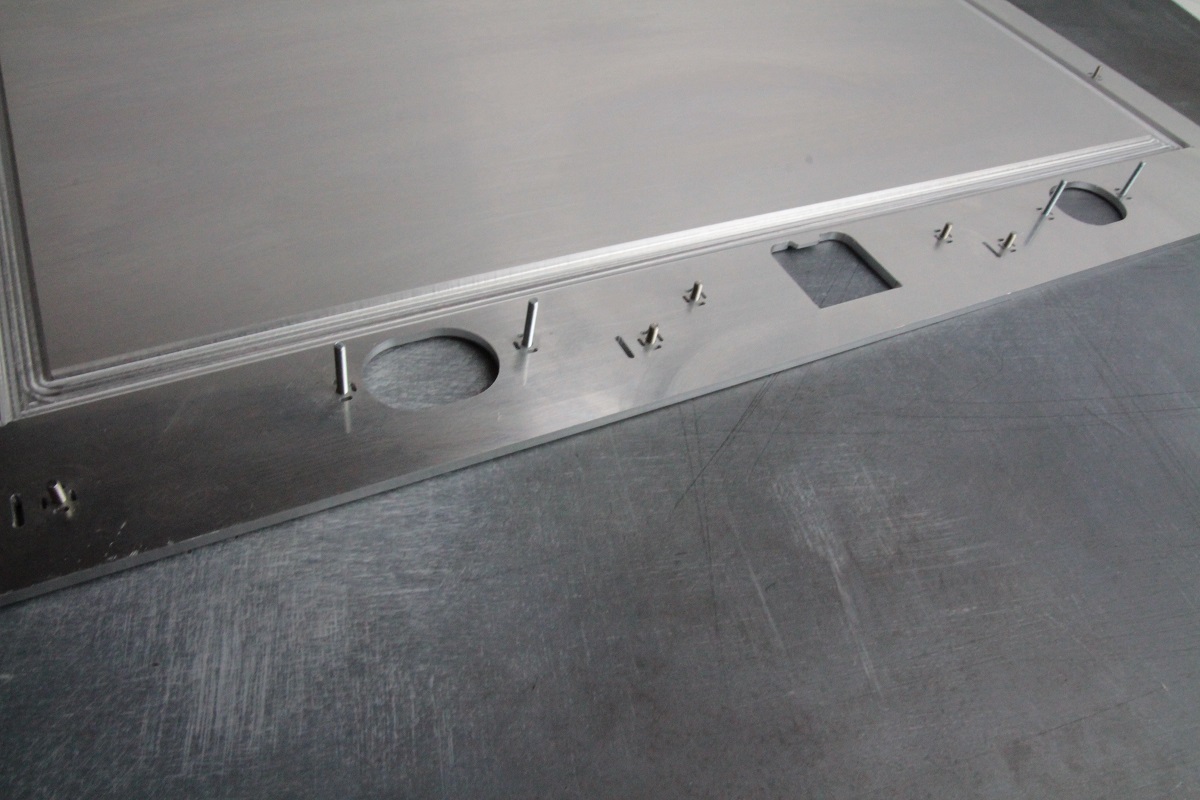

Установка метизов

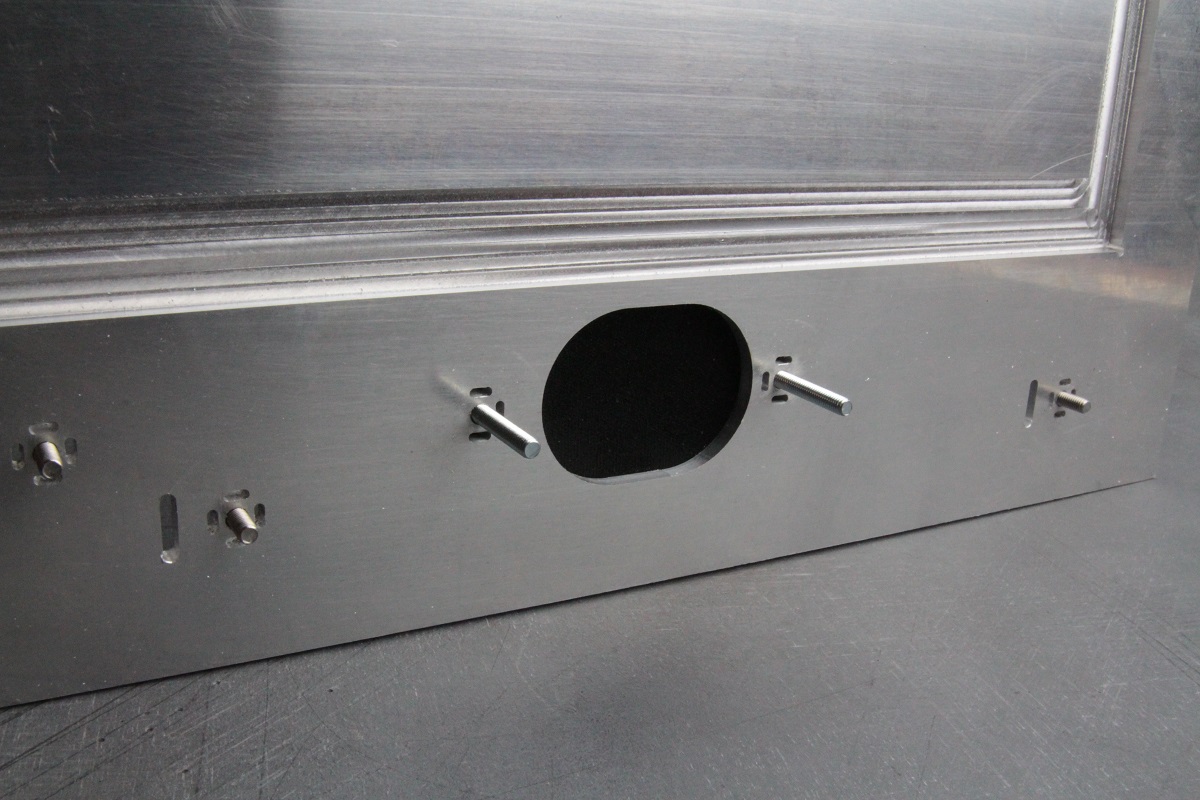

В отфрезерованную панель из 4.0 мм сырого алюминия запрессовали неполнопроходные втулки BSOS-M3-08 и шпильки FHS-M3-10 и FHS-M3-20.

Установка тканевого фильтра

На панель из сырого алюминия вклеили тканевый фильтр, который будет служить защитой динамиков терминала от пыли.

Сборка и ОТК

Изготовили индивидуальный посадочный шаблон для максимально точной сборки. Собрали панели между собой, соблюдая все необходимые рекомендации компании 3М по склеиванию. Специалист ОТК проверил изделия на предмет соответствия техническому заданию.  Выступающие шпильки защитили слоем пенопласта. Упаковали в воздушно-пузырьковую пленку. Заказ был готов через 12 дней после размещения заявки.



Лицевая панель для переносного кейса.
