Лицевая панель домофона из алюминия

Лицевая панель домофона из алюминия

Используемые материалы:
3,0 мм анодированный алюминий, шпилька запрессовочная из нержавеющей стали М3х12, 5.0 мм черный глянцевый акрил, 4.0 мм прозрачный глянцевый акрил, 5.0 мм черный АБС-пластик.

Технологии:
прямая печать по анодированному алюминию, фрезеровка оргстекла, абс-пластика и алюминия, несквозная запрессовка метизов в выборку.

Крупный IT-интегратор обратился к нам для изготовления лицевой панели обновленной модели IP-домофона. Покажем в этом кейсе этапность изготовления.
Нанесение изображения на панель (металлопринт)-0

Нанесение изображения на панель (металлопринт)

Методом прямой печати по анодированному алюминию нанесли изображение черным цветом - логотип производителя и кромки окон в лицевой панели. Закрепили изображение в порах анодированного алюминия в термической ванне.

Фрезеровка выборок и установка крепежа-0

Фрезеровка выборок и установка крепежа

Отфрезеровали:

  • по периметру алюминиевой панели с внутренней стороны пазы, в которые будет устанавливаться влагоизоляционный уплотнитель,
  • выборки под несквозную запрессовку шпилек,
  • посадочные места под окна и крепеж пластиковых элементов внутренней стороны панели.

Запрессовали шпильки из нержавеющей стали М3х12.

Фрезеровка отверстий под установку-0

Фрезеровка отверстий под установку

Отфрезеровали на фасадной стороне панели отверстия с зенковкой для установочных болтов.

Изготовление экрана-0

Изготовление экрана

Отфрезеровали 5-миллиметровый черный глянцевый акрил, который будет служить экраном для динамика.

Изготовление опоры дисплея и подсветки-0

Изготовление опоры дисплея и подсветки

Отфрезеровали 5-миллиметровый черный АБС-пластик с выборкой 2,5 мм. Изделие предназначено служить опорой для дисплея и подсветки домофона.

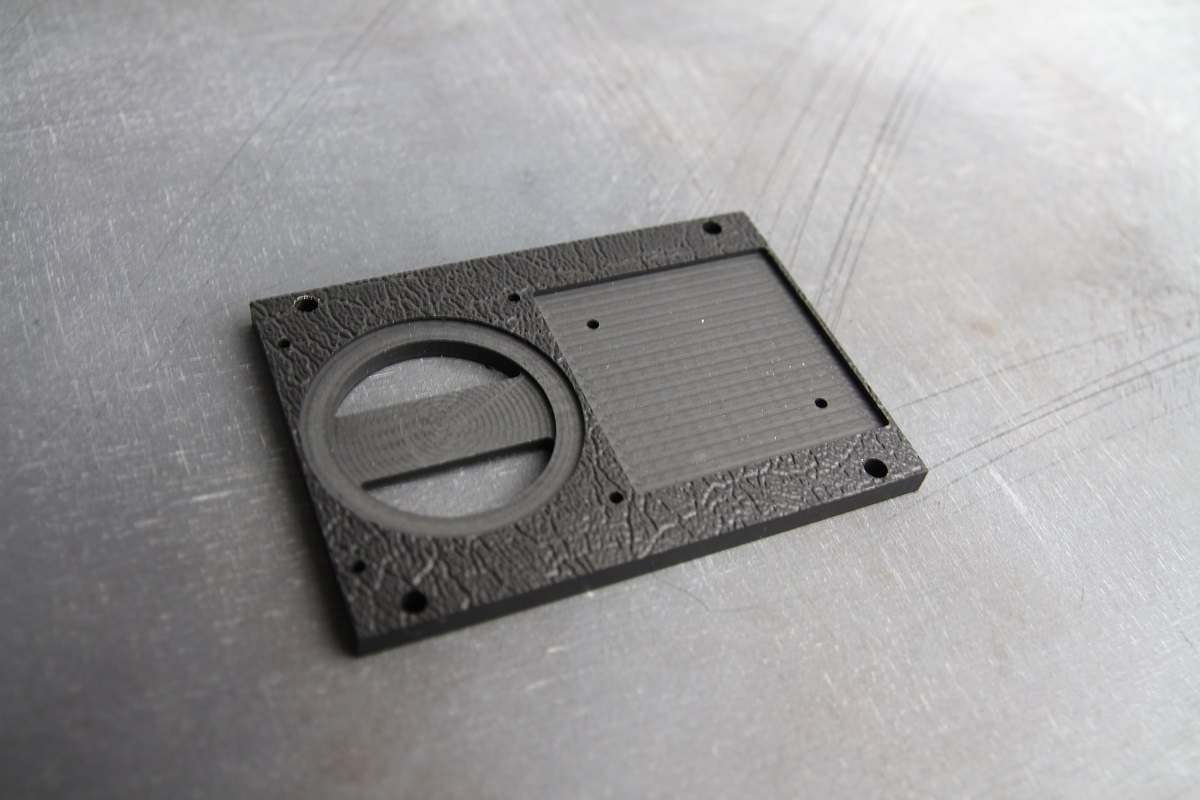

Изготовление опоры динамика и антенны-0

Изготовление опоры динамика и антенны

Отфрезеровали тот же 5-миллиметровый черный АБС-пластик с двумя видами выборки на 1 и 2 миллиметра. Изделие будет служить опорой для динамика и антенны домофона.

Комплектование и проверка ОТК-0

Комплектование и проверка ОТК

Специалист ОТК проверил лицевую панель и составные части вызывной панели домофона на предмет соответствия техническому заданию.

Составные элементы упаковали и отправили заказчику для финальной сборки с электронным блоком. Для исключения повреждения при транспортировке - каждая панель со стороны метизов имеет пенопластовое уплотнение и защитную пленку на лицевой поверхности.
