Лицевая панель с пленочной клавиатурой и светодиодной подсветкой

Лицевая панель с пленочной клавиатурой и светодиодной подсветкой

Используемые материалы:
1.5 мм алюминий Д16Т, лавсан F150, клей 3М 7959 и 7952, оргстекло 1.5 мм, светодиоды, кабель МГТФ, металлические мембраны, потайные винты М1.6.

Технологии:
фрезеровка алюминия, фрезеровка оргстекла, лазерная резка, шелкография.

Наш заказчик, институт по разработке инновационных инфраструктурных и коммуникационных решений обратился к нам за разработкой лицевой приборной панели для пульта громкоговорящей связи.
Фрезеровка металлического основания-0

Фрезеровка металлического основания

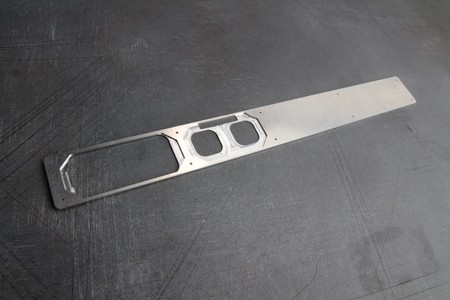

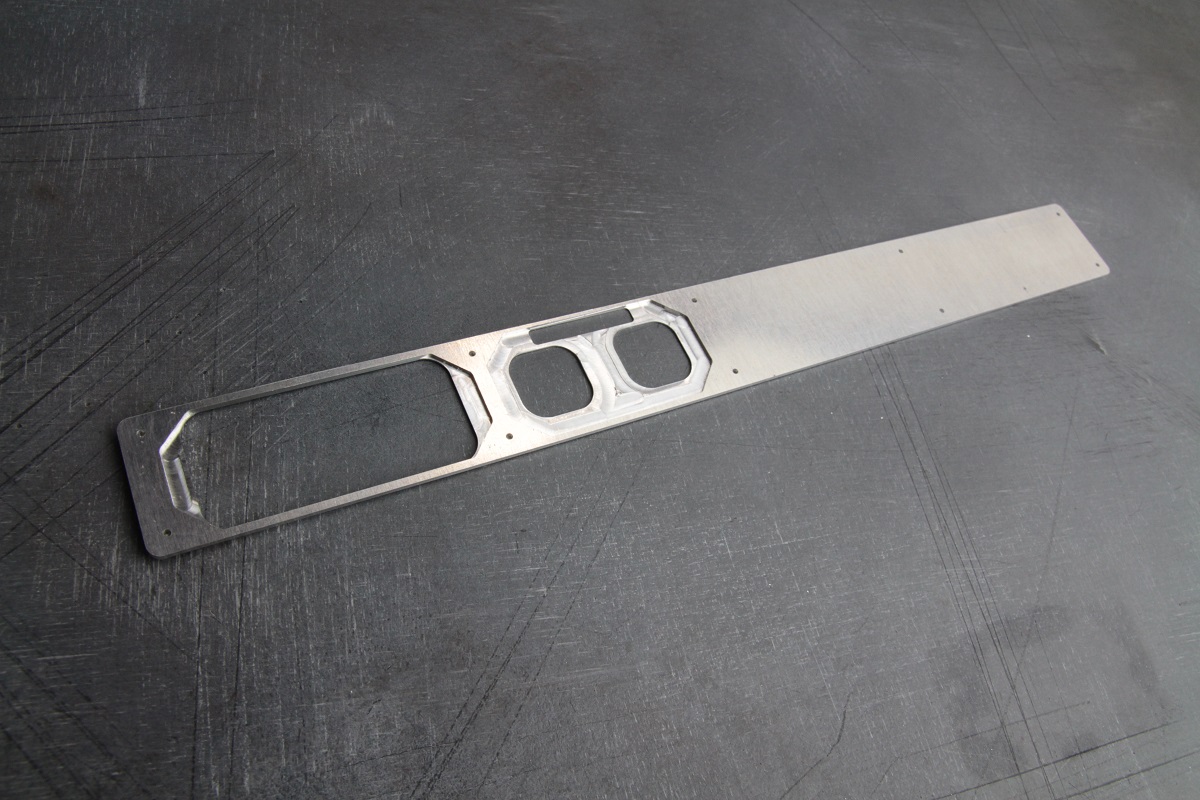

Отфрезеровали на ЧПУ-станке 1.5-миллеметровую алюминевую панель, которая будет служить жестким основанием для лицевой приборной панели (выборка на 1.0 мм).

Фрезеровка внутренних вставок, светоблокаторов и толкателей-0

Фрезеровка внутренних вставок, светоблокаторов и толкателей

Из 2.0 мм прозрачного и 3.0 мм черного оргстекла на ЧПУ-фрезеровке сделали внутренние контактные элементы - толкатели и светоблокаторы.

Изготовление пленочной панели-0

Изготовление пленочной панели

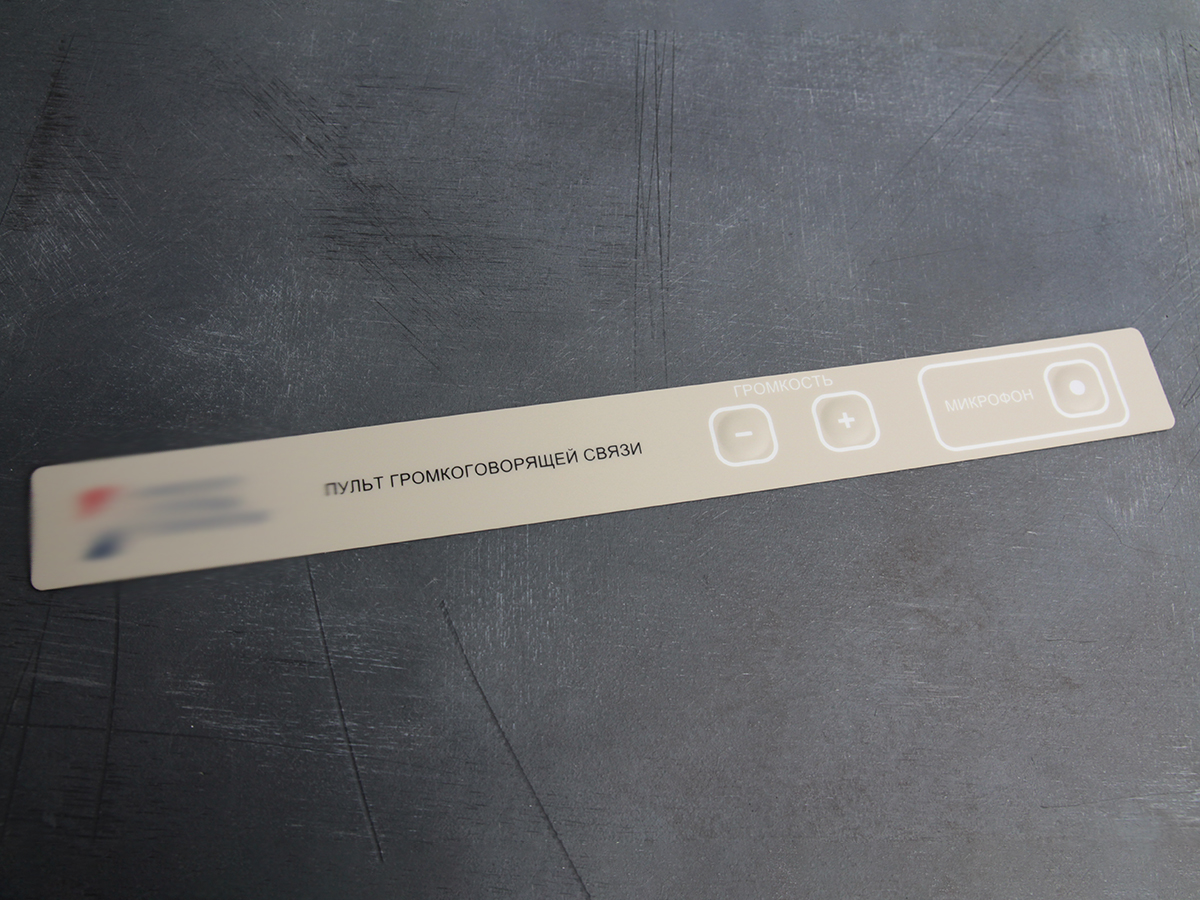

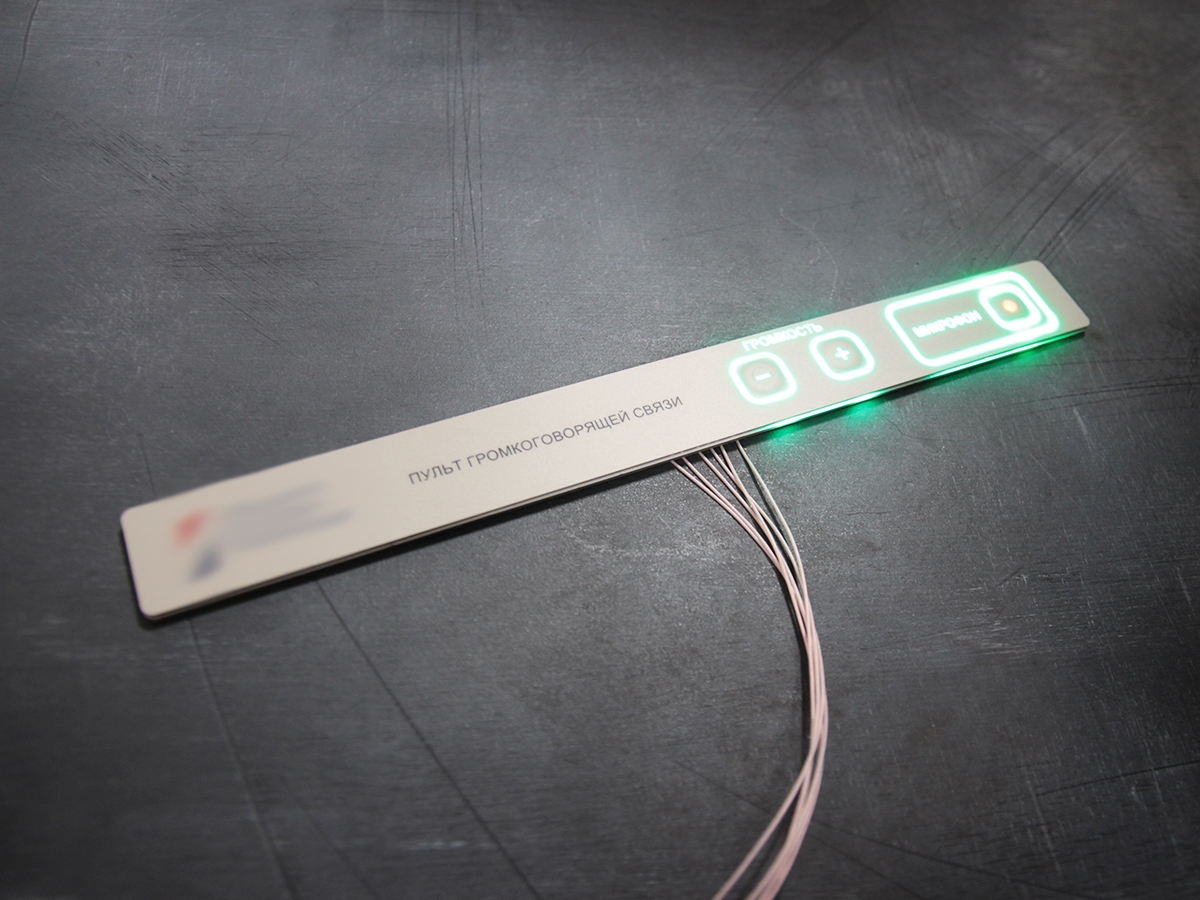

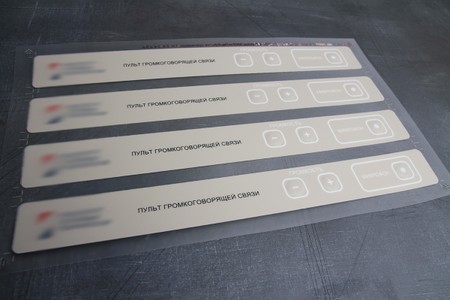

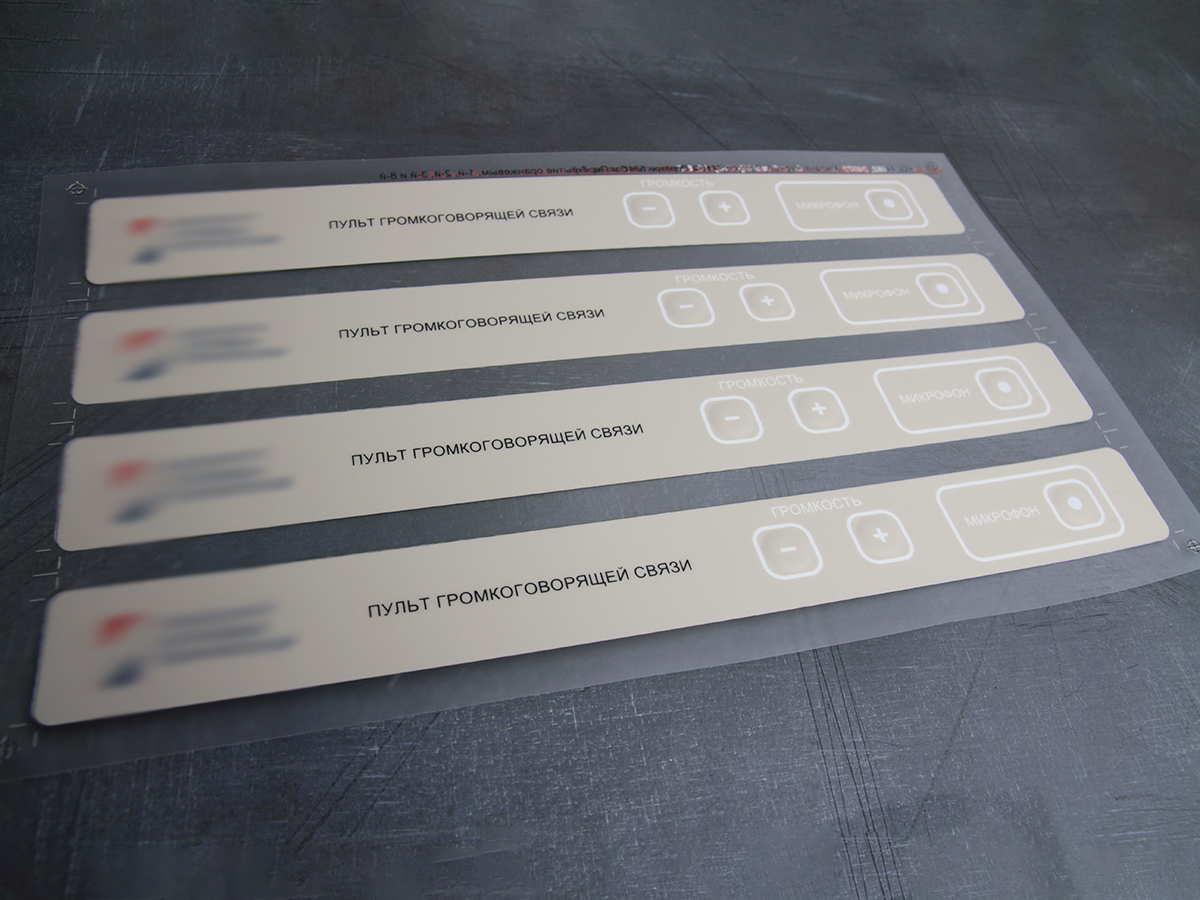

Из матового лавсана F150 методом шелкографии в 6 цветов изготовили пленочную панель. При этом точка по центру кнопки “микрофон” выполнена с печатью светопропускающей краски в 2 слоя, при внешнем белом включение подсветки дает оранжевое свечение.

Нарезка панелей и формовка кнопок-0

Нарезка панелей и формовка кнопок

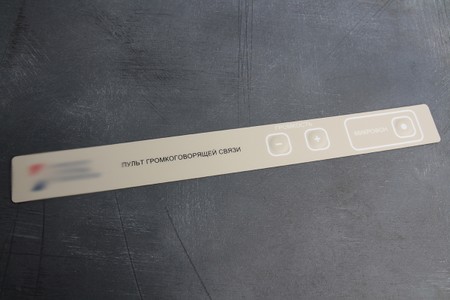

Выполнили формовку кнопок. Нанесли первый клеевой слой 3М 7953 и на лазерном станке нарезали полосы пленочных панелей в размер панели (на фото одна штука).

Сборка панели-0

Сборка панели

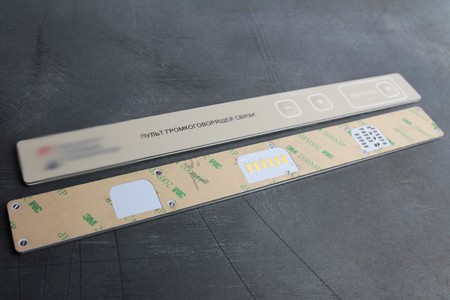

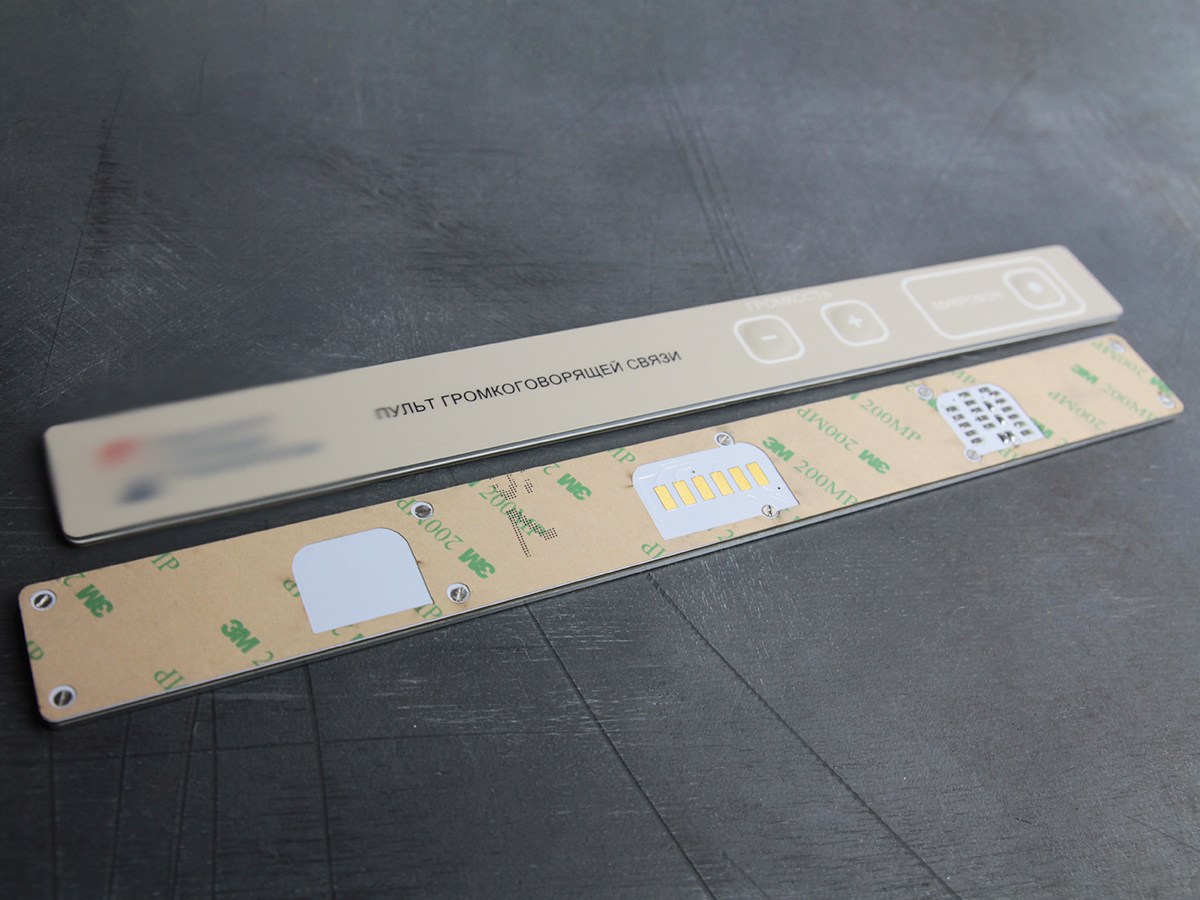

На участке сборки собрали “слои” панели целиком - алюминиевые основания, платы, лицевые пленочные панели, мембраны, прижимной белый отражатель, внутренние вставки, светоблокаторы. Для соединения слоев между собой использовали клеевой слой марки 3М 7959 и потайные винты. На внутреннюю сторону панели нанесли заранее нарезанный на лазере клей 3М 200МР.

Коммутация с кабелем-0

Коммутация с кабелем

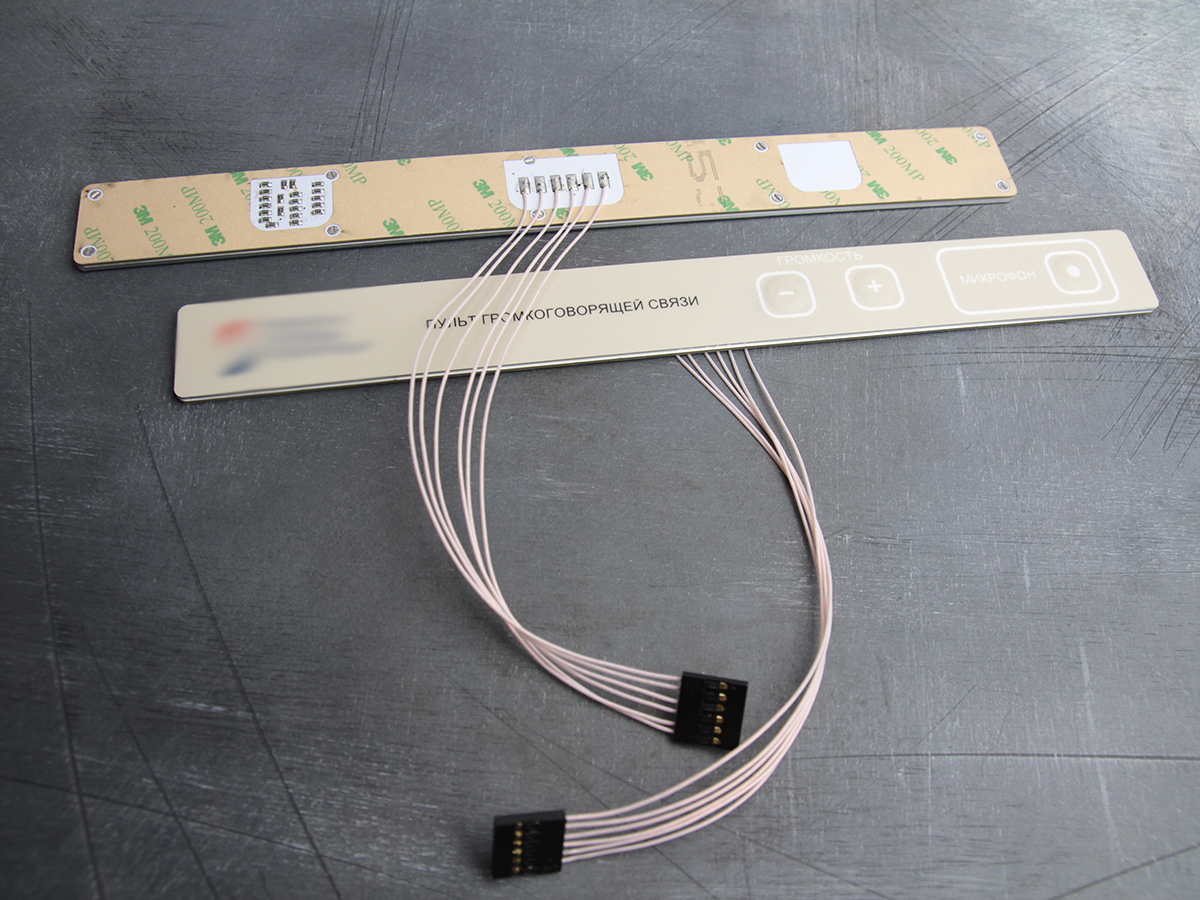

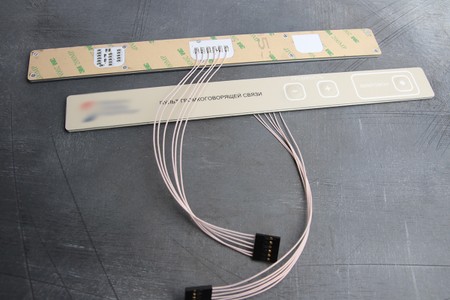

К лицевой панели припаяли кабель на основе проводов типа МГТФ.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

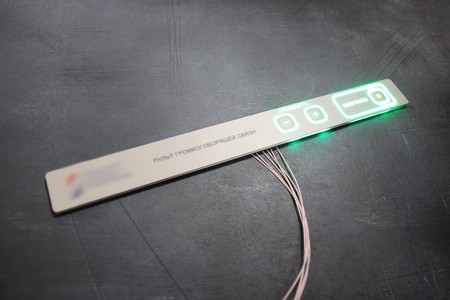

Специалист ОТК проверил готовые изделия на предмет полного соответствия техническому заданию и отсутствие брака, проверили работоспособность электроники. Упаковали в воздушно-пузырьковую пленку. Заказчик получил панели на 21-ый день после размещения заявки.
