Лицевые панели из анодированного алюминия

Лицевые панели из анодированного алюминия

Используемые материалы:
10.0 мм алюминий марки АМГ2.

Технологии:
крацевание (направленная шлифовка), анодирование, фрезеровка алюминия, прямая печать по анодированному алюминию.

Для производителя волоконно-оптических измерительных трансформаторов тока и напряжения мы изготавливаем панели из 10.0 мм алюминия (с анодированием) для электромагнитной защищенности блоков между собой.
Крацевание (направленная шлифовка) и анодирование-0
Крацевание (направленная шлифовка) и анодирование-1

Крацевание (направленная шлифовка) и анодирование

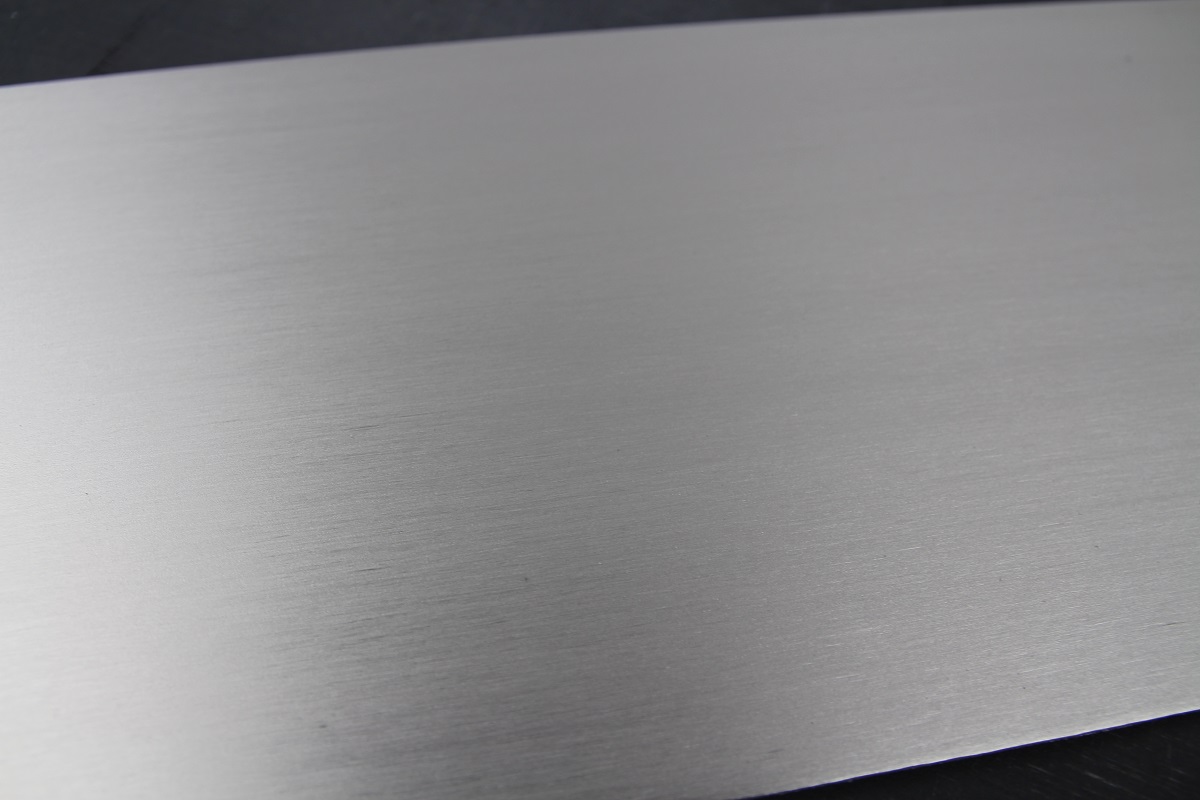

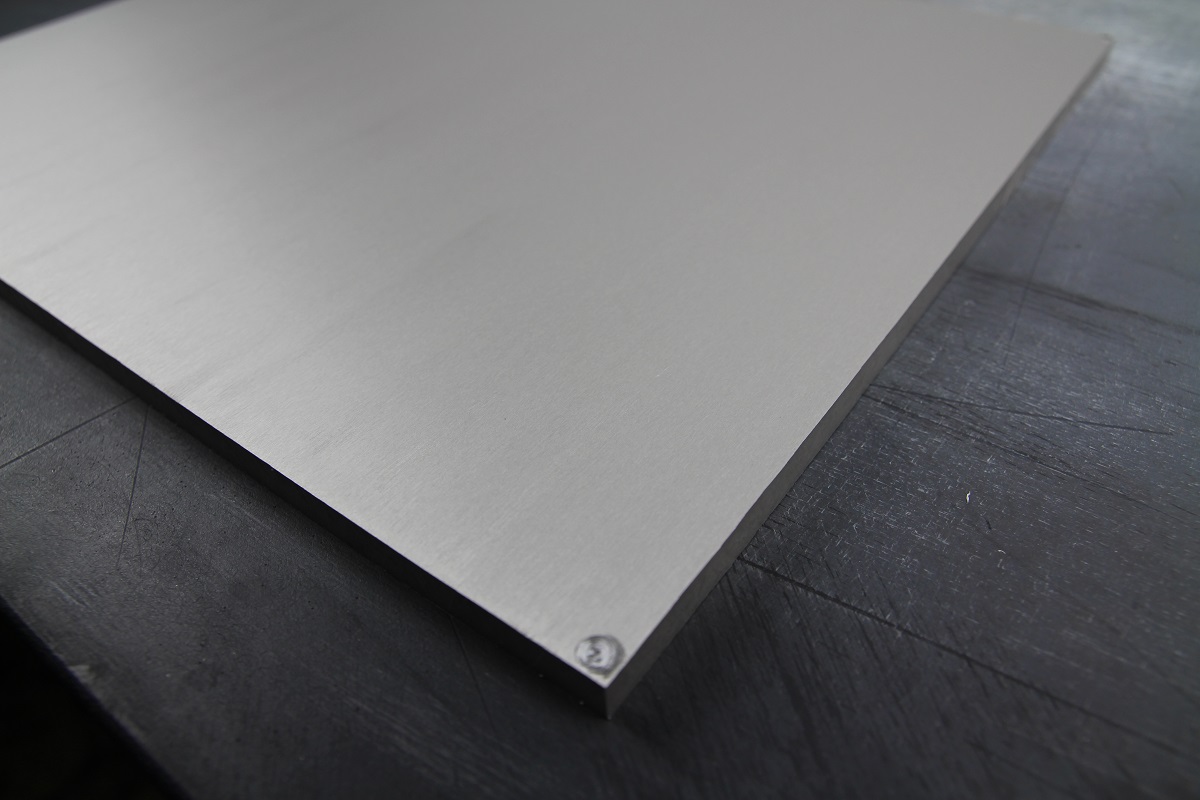

На ленточном шлифовальном станке осуществили крацовку 10.0 мм листового сырого алюминия. Заказчику была необходима горизонтальная шлифовка на панелях.

В цехе анодирования подготовили листы к процессу. Заанодировали будущую панель в соответствии с техническими требованиями заказчика (толщина анодного слоя 15-20 микрон, открытая пора алюминия).

Нанесение изображений (фото сделано после фрезеровки)-0

Нанесение изображений (фото сделано после фрезеровки)

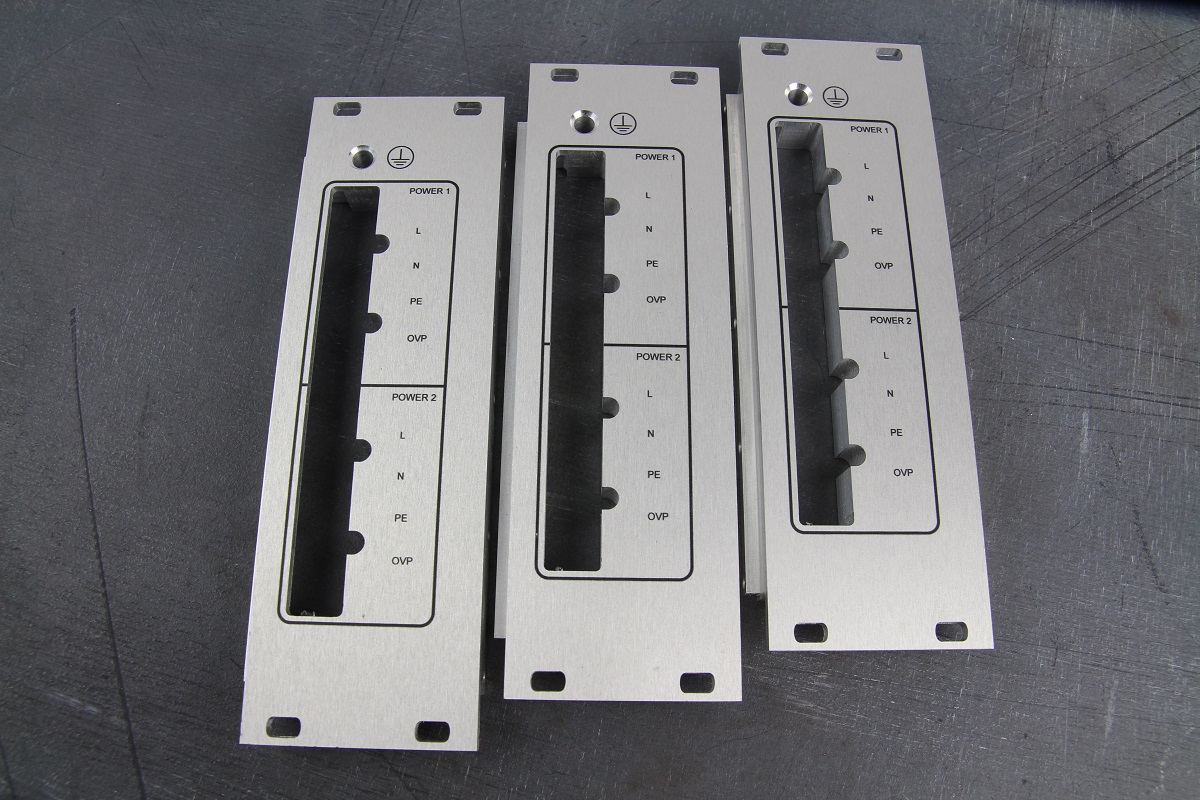

На участке печати методом прямой цифровой печати по открытым порам анодного слоя нанесли изображение на лицевую панель. В специальных ваннах “заварили” поры анодного слоя в хим.растворе для закрепления печати.

Фрезеровка панелей. Нарезка резьбы-0
Фрезеровка панелей. Нарезка резьбы-1

Фрезеровка панелей. Нарезка резьбы

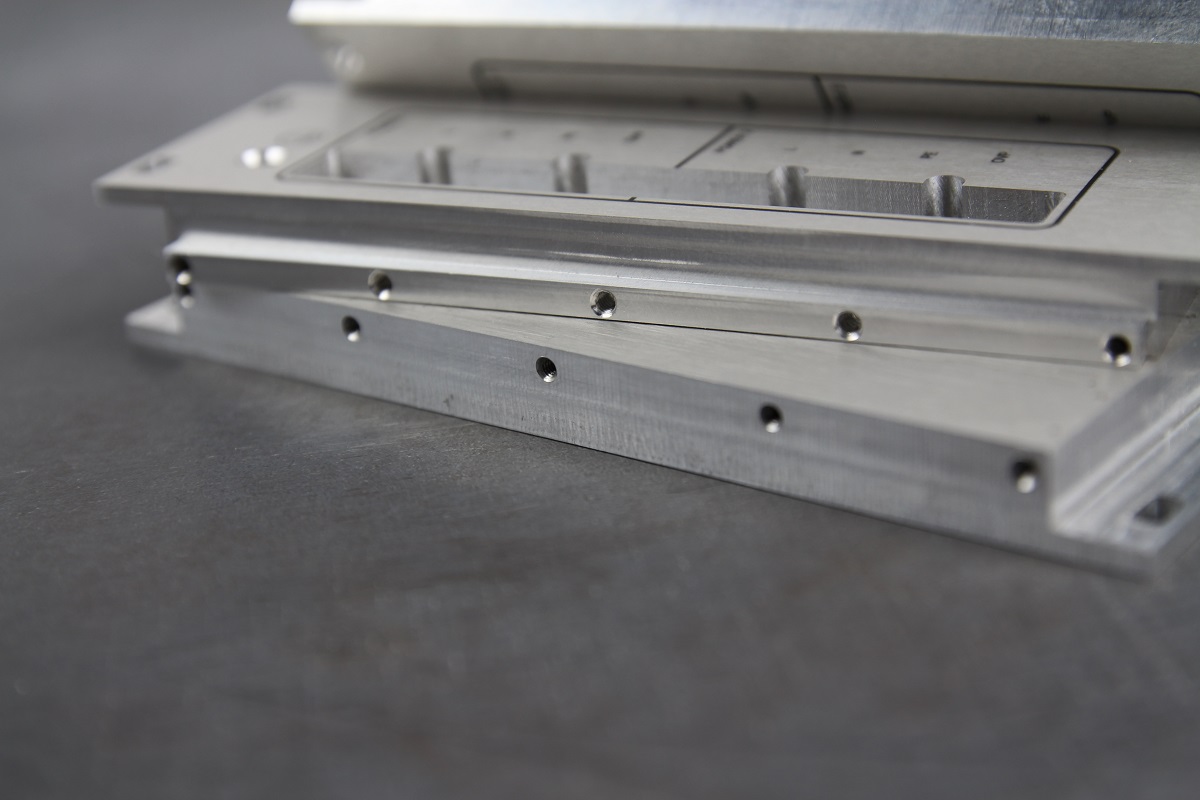

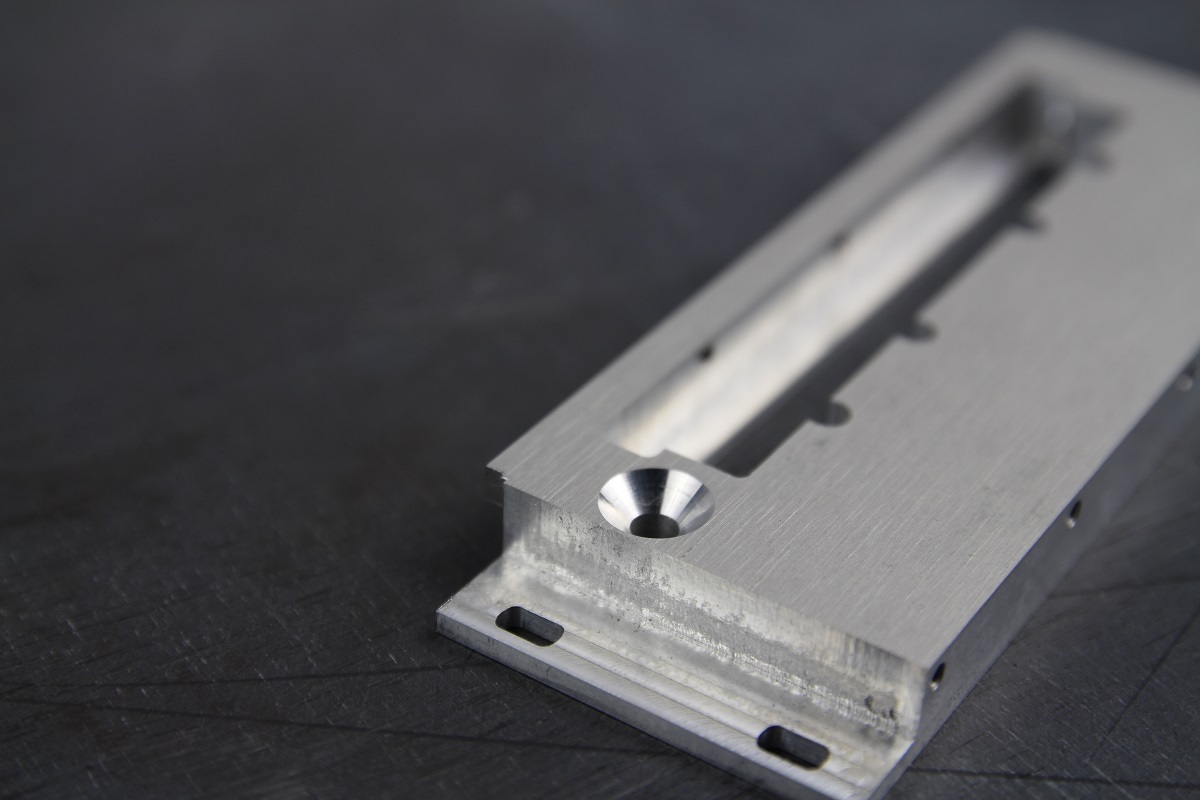

Отфрезеровали панели на ЧПУ-фрезере. Сделали зенковку. Резьбонарезным манипулятором нарезали 13 резьбовых отверстий М3 в каждой панели.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

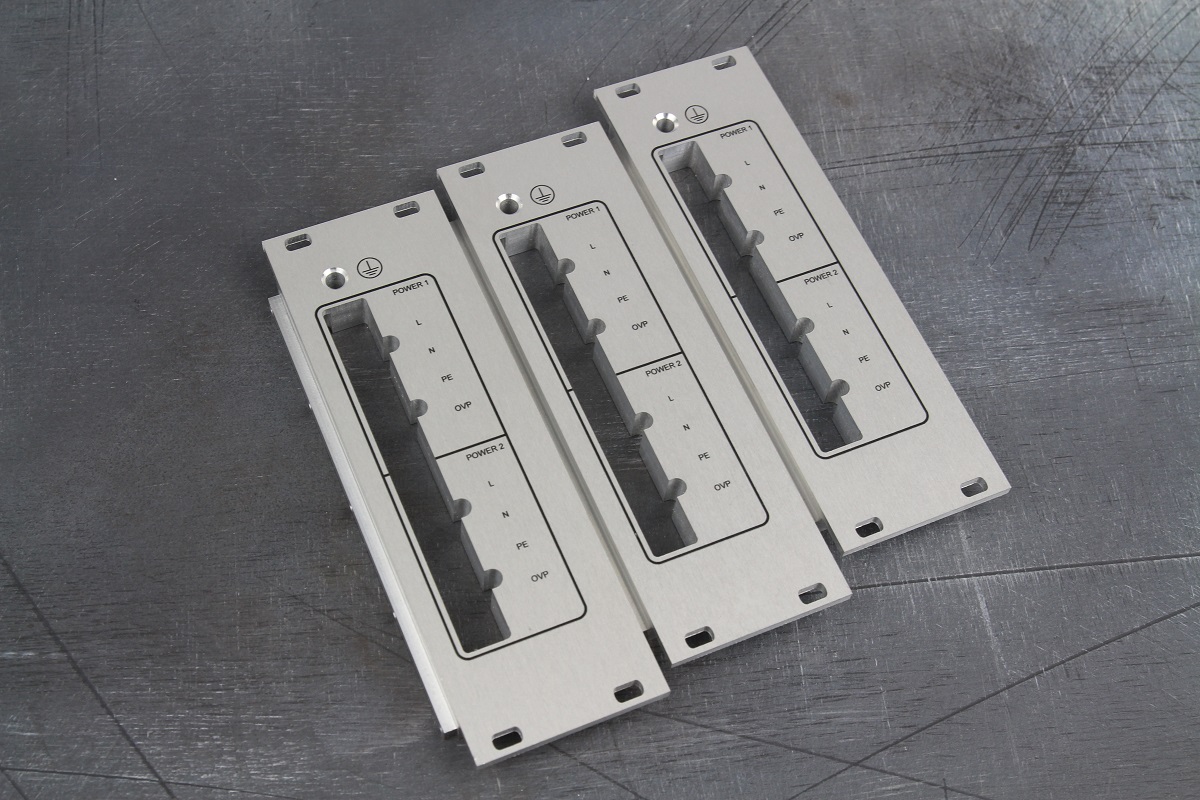

Специалист ОТК проверил партию панелей на предмет соответствия техническому заданию заказчика. Упаковал в воздушно-пузырьковую пленку и передал на доставку. Заказчик получил панели на следующий день в Москве.
