Металлическая защищенная IP68 клавиатура

Используемые материалы: 10.0 мм сырой алюминий АМГ2М, нержавеющая сталь 1.0 мм (лицевая панель) и 2.0 мм (кнопки), силикон, оргстекло 2.0 мм, ПЭТ 125 мкм, клей марки 3М 7959, приварные втулки 6 мм, потайной винт М3-5.
Технологии: фрезеровка алюминия, фрезеровка нержавеющей стали, фрезеровка оргстекла, лазерная маркировка, отливка силикона, сварка, анодирование.
Для нашего заказчика завода, производящего насосные установки и системы управления подачи воды, мы изготавливаем пыле- влагозащищенные клавиатуры (пульты управления) для шкафов подачи воды. Посмотрим на этот проект поэтапно.

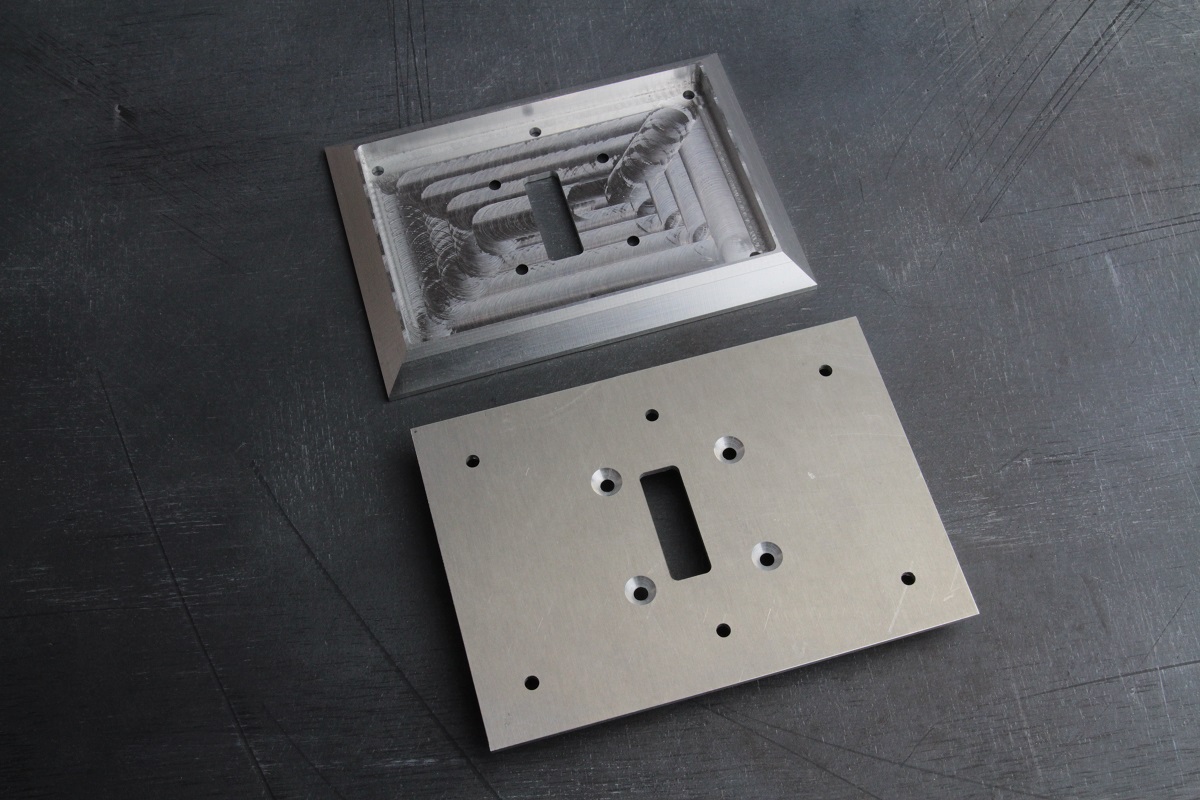

Изготовление рамки из алюминия

Отфрезеровали плиту из 10.0 мм алюминия марки АМГ2М. Конструкция будет служить рамкой пульта управления.

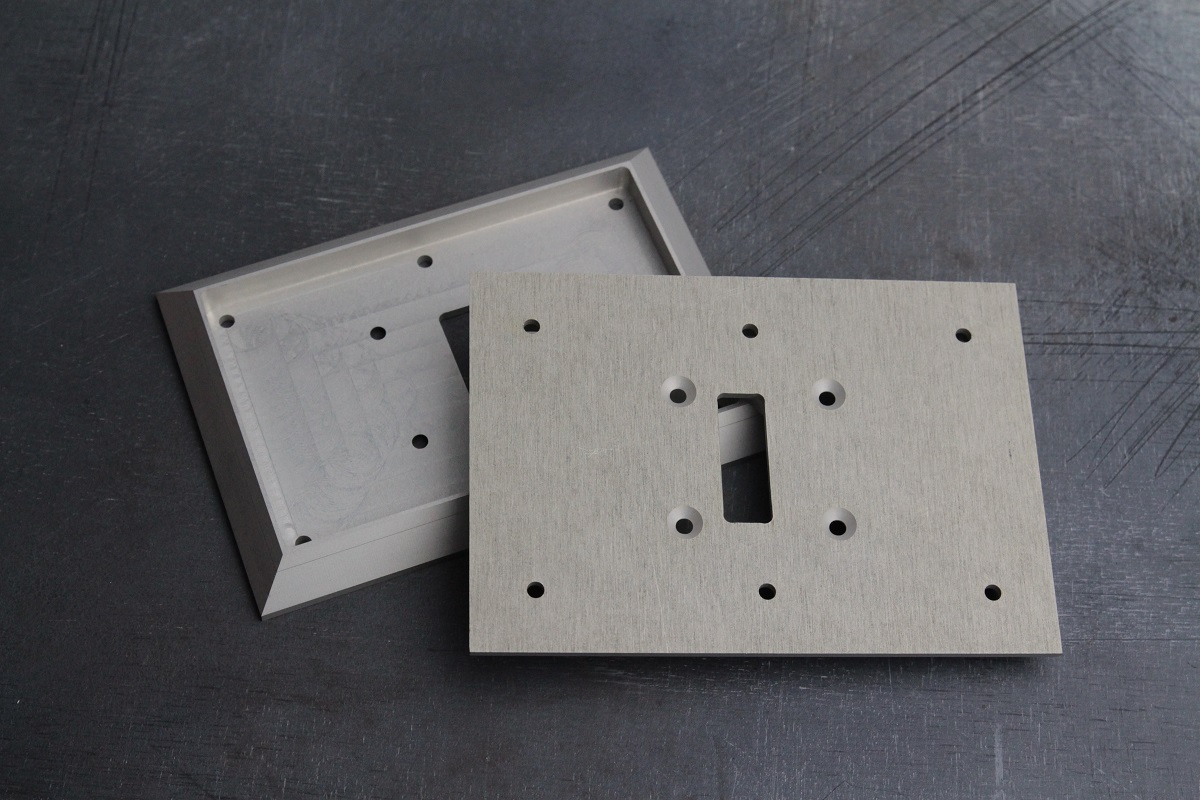

Анодирование рамки

В цехе анодирования подготовили металл для анодирования. Заанодировали крышку клавиатуры (толщина анодного слоя 15-20 микрон) для придания декоративных свойств и устойчивости к коррозии.

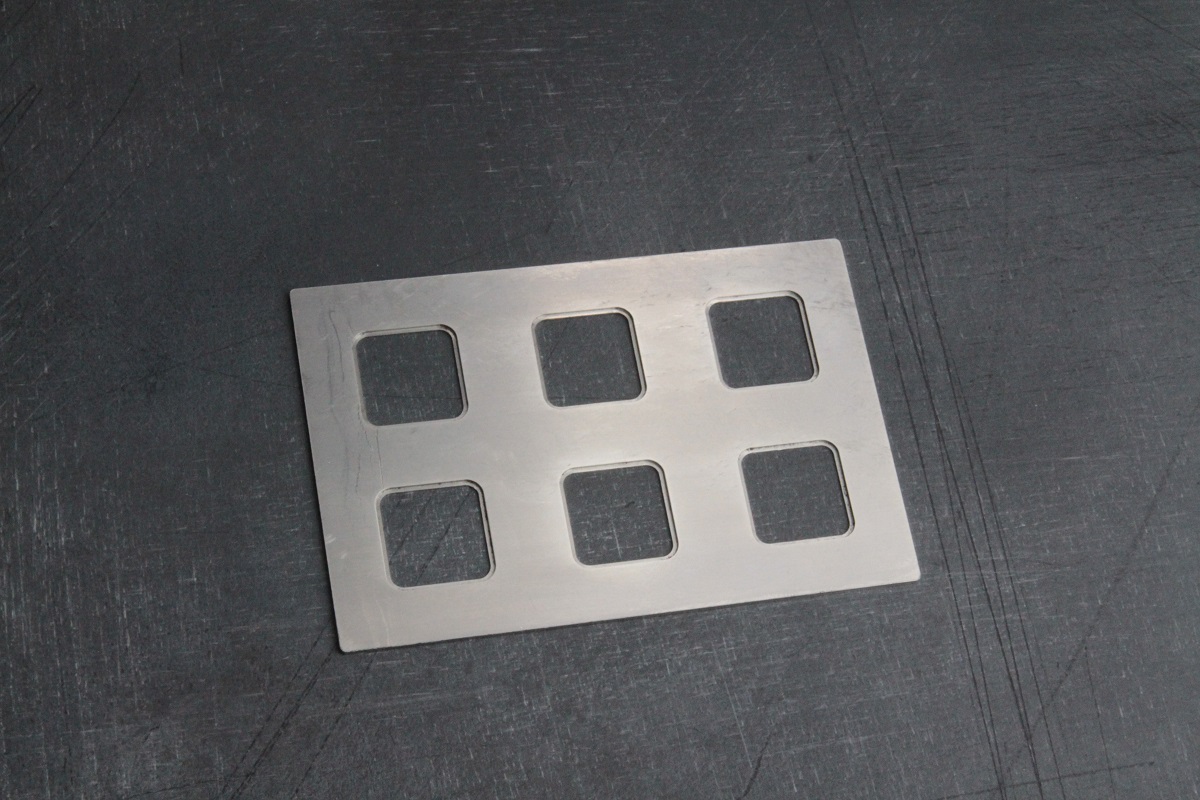

Изготовление крышки клавиатуры

Из 2.0 мм нержавеющей стали отфрезеровали крышку для клавиатуры с выборкой 0,5 мм.

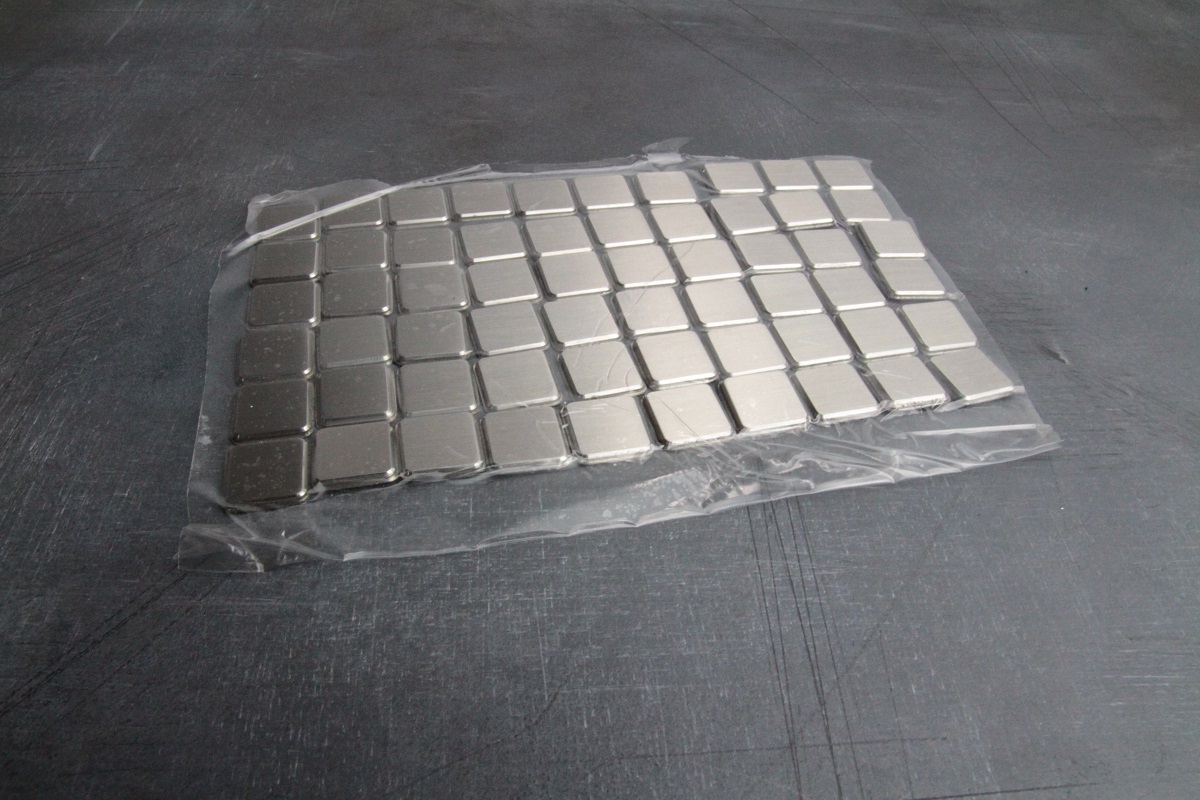

Изготовление кнопок

Из 2.0 мм нержавеющей стали отфрезеровали кнопки клавиатуры.

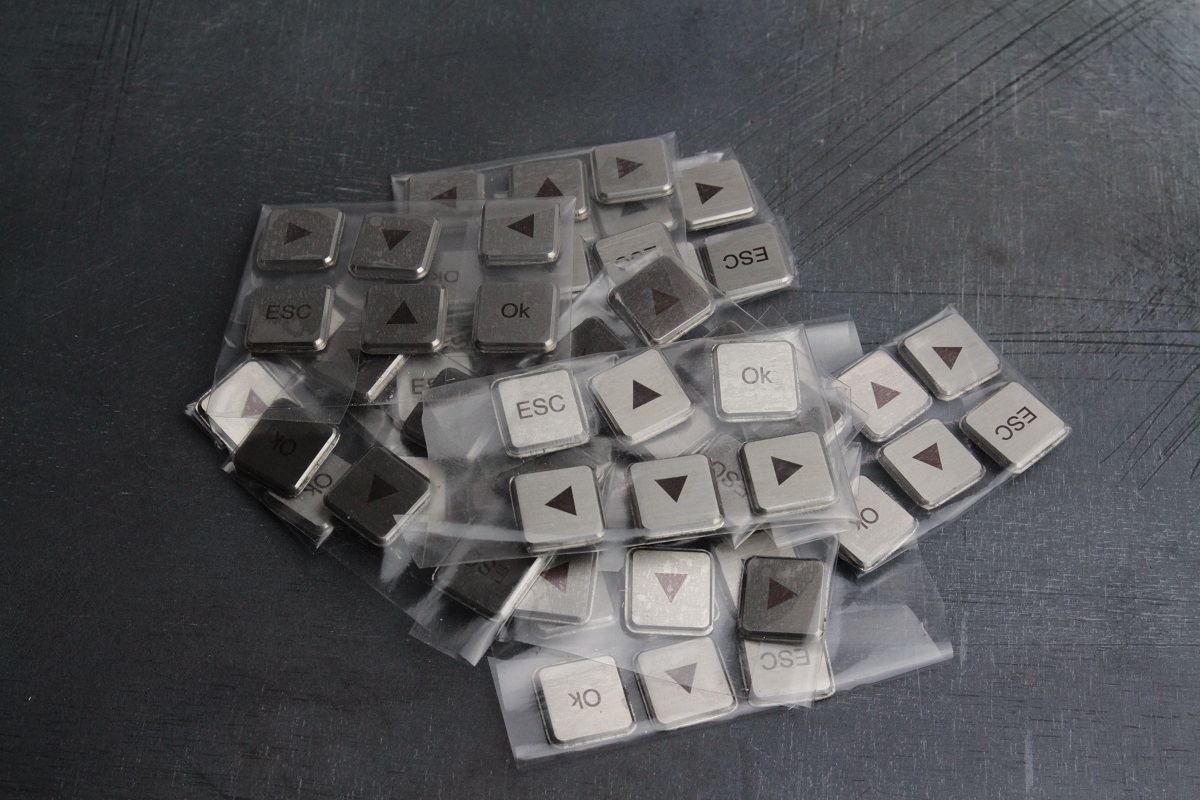

Нанесение изображения

На лазерном оптоволоконном маркере нанесли изображение на кнопки.

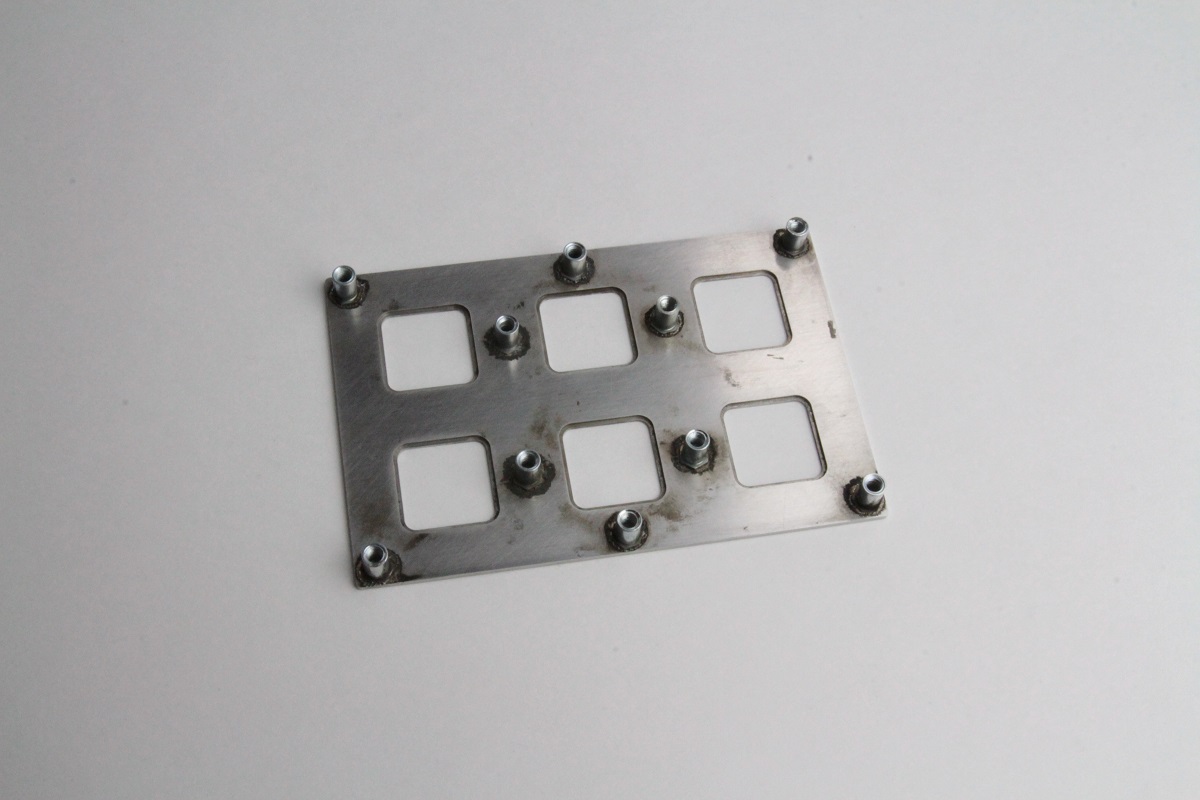

Приварка метизов

К пластине из нержавеющей стали приварили втулки 6 мм для внутреннего крепежа.

Изготовление силиконовой прокладки

Отлили в специальную форму силикон для пыле- и влагозащищенности клавиатуры.

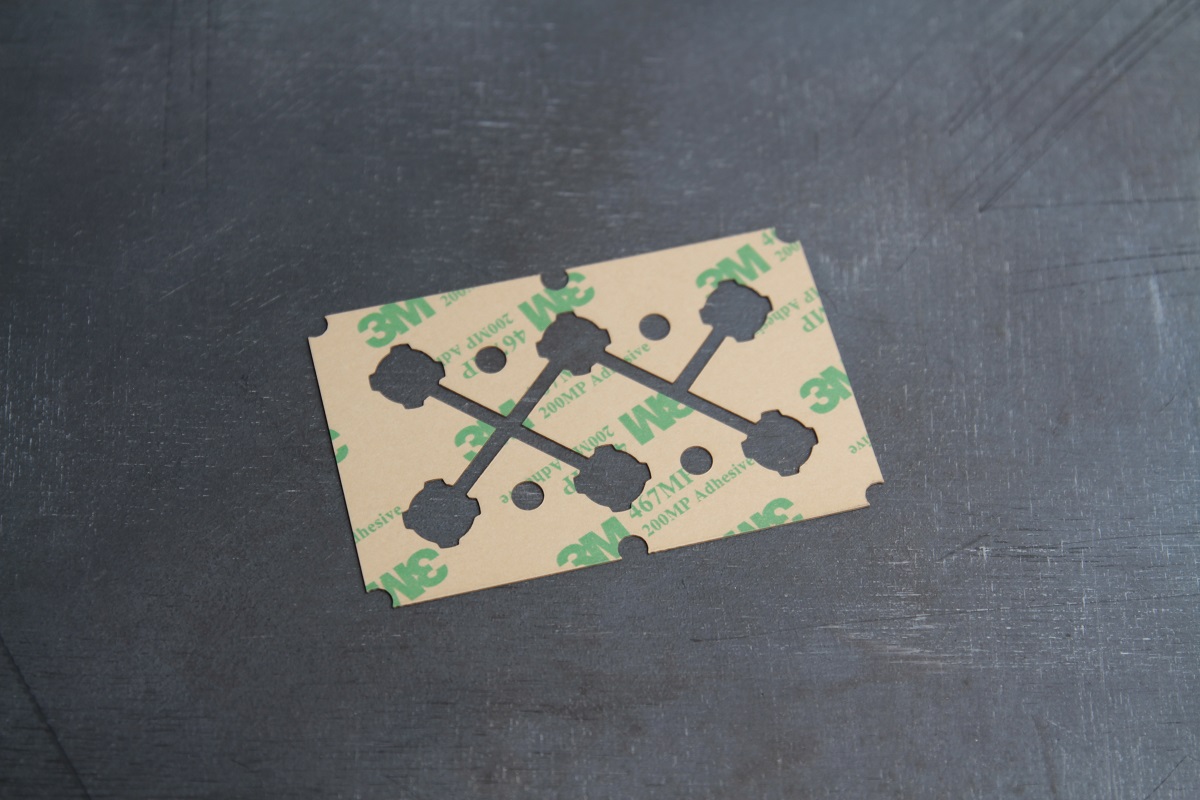

Нанесение клея на электрическую плату

На лазерном станке нарезали клей. Клеевой слой марки 3М будет наноситься на заранее заказанную плату для монтажа металлических мембран на контактные площадки печатной платы.

Сборка, ОТК и доставка

На участке сборки собрали слои пыле- влагозащищенной клавиатуры. Специалист ОТК проверил готовые изделия на предмет отсутствия брака и полного соответствия техническому заданию заказчика. Партию из 100 штук упаковали в воздушно-пузырьковую пленку. Заказчик получил заказ через 2 дня.

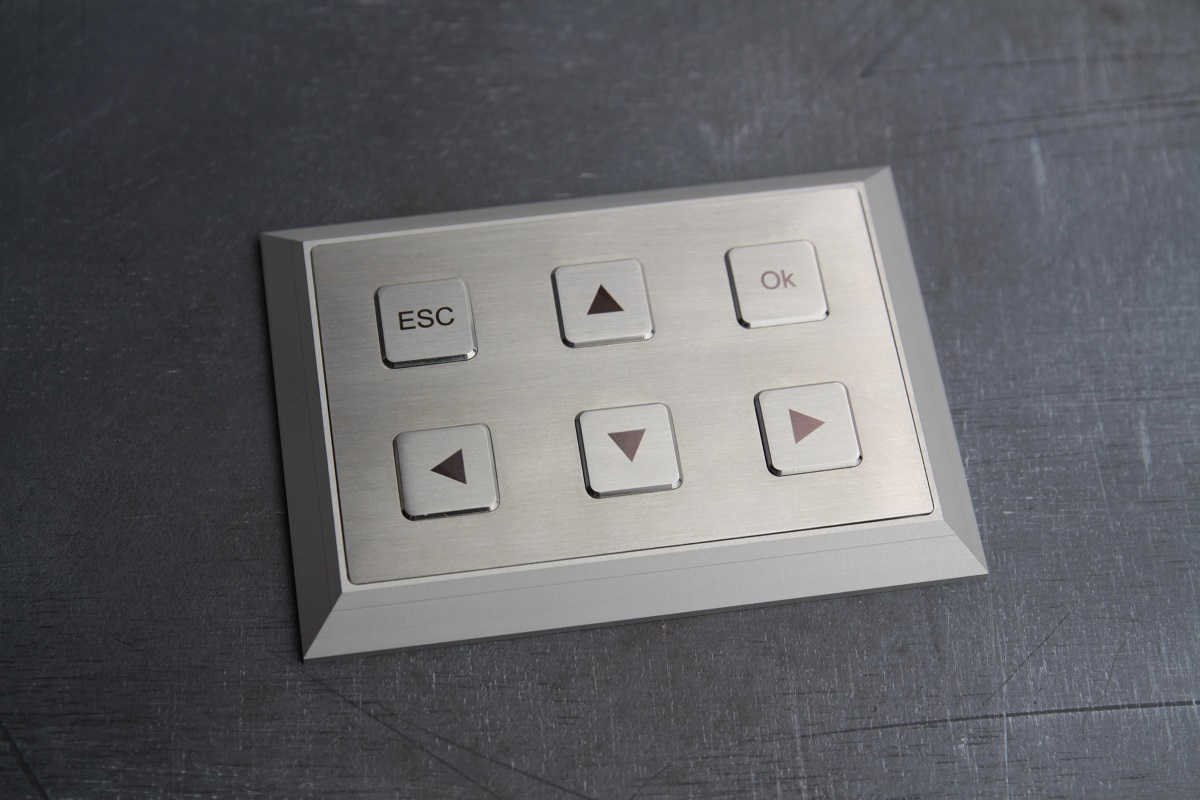

Металлическая защищенная IP68 клавиатура.
