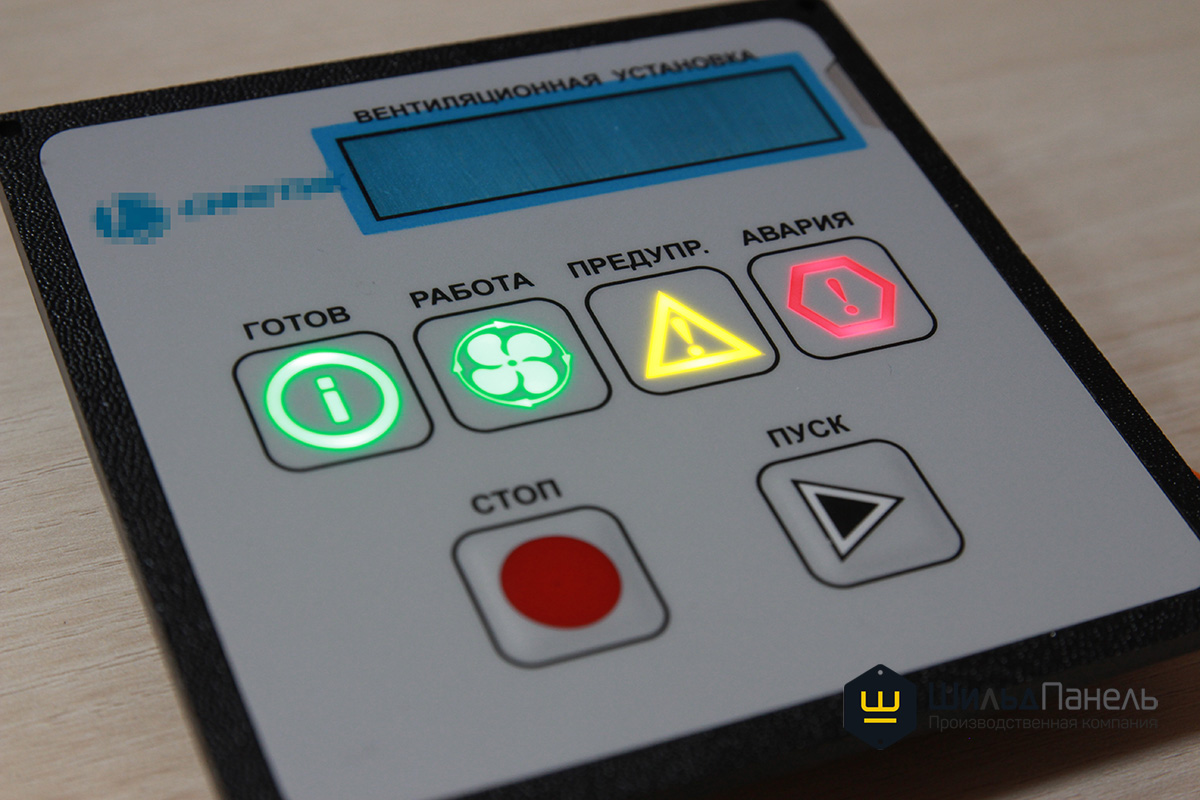

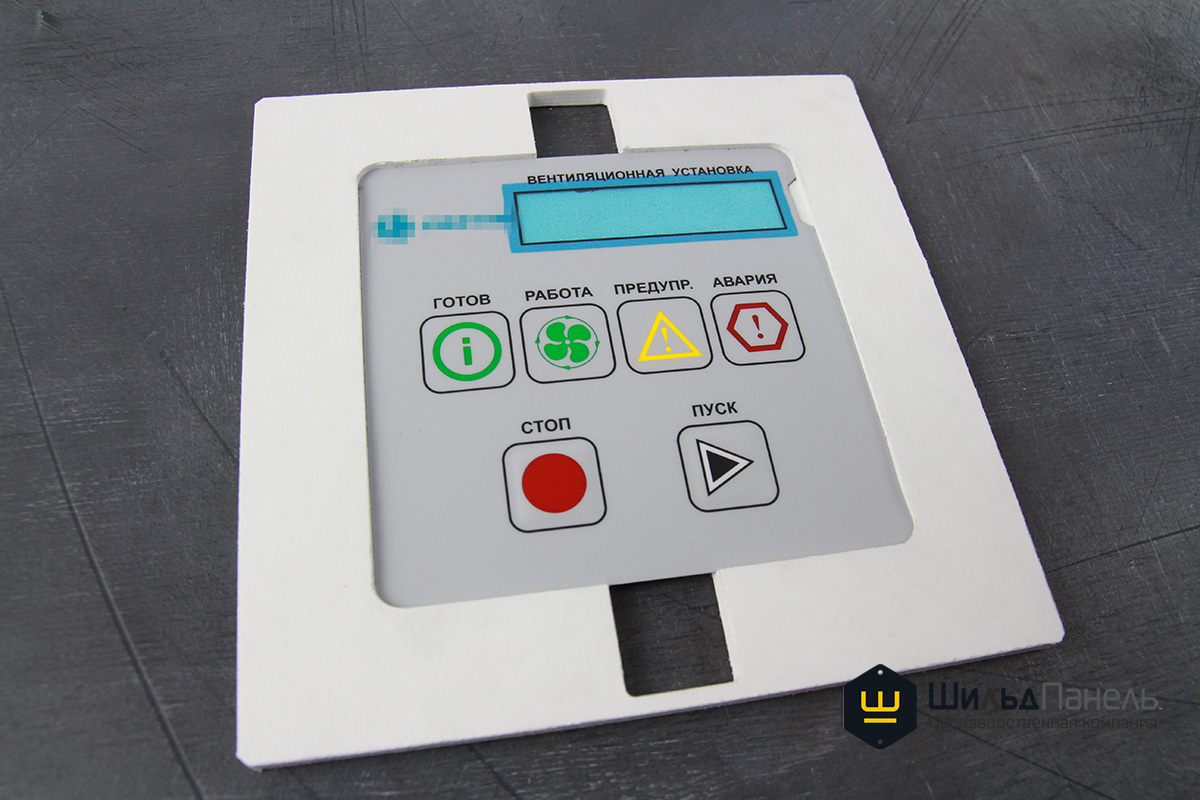

Панель управления с пленочной клавиатурой, подсветкой и печатной платой

Панель управления с пленочной клавиатурой, подсветкой и печатной платой

Используемые материалы:
Autotex Fine F150 - 150мкм, клеевые ленты марки 3М, 1.5 мм алюминий Д16АТ, 4.0 мм черный АБС-пластик, металлические мембраны 12,2 мм с усилием нажатия 350гр., 1.5 мм прозрачный акрил, печатная плата, светодиоды, разъемы DG141V-2.54-06P.

Технологии:
шелкография, лазерная резка, фрезеровка алюминия, фрезеровка акрила, SMD-монтаж.

Для инжиниринговой компании, специализирующейся на автоматизации промышленных предприятий, мы изготавливаем партии панелей управления вентиляционными установками.
Изготовление лицевой пленочной панели-0

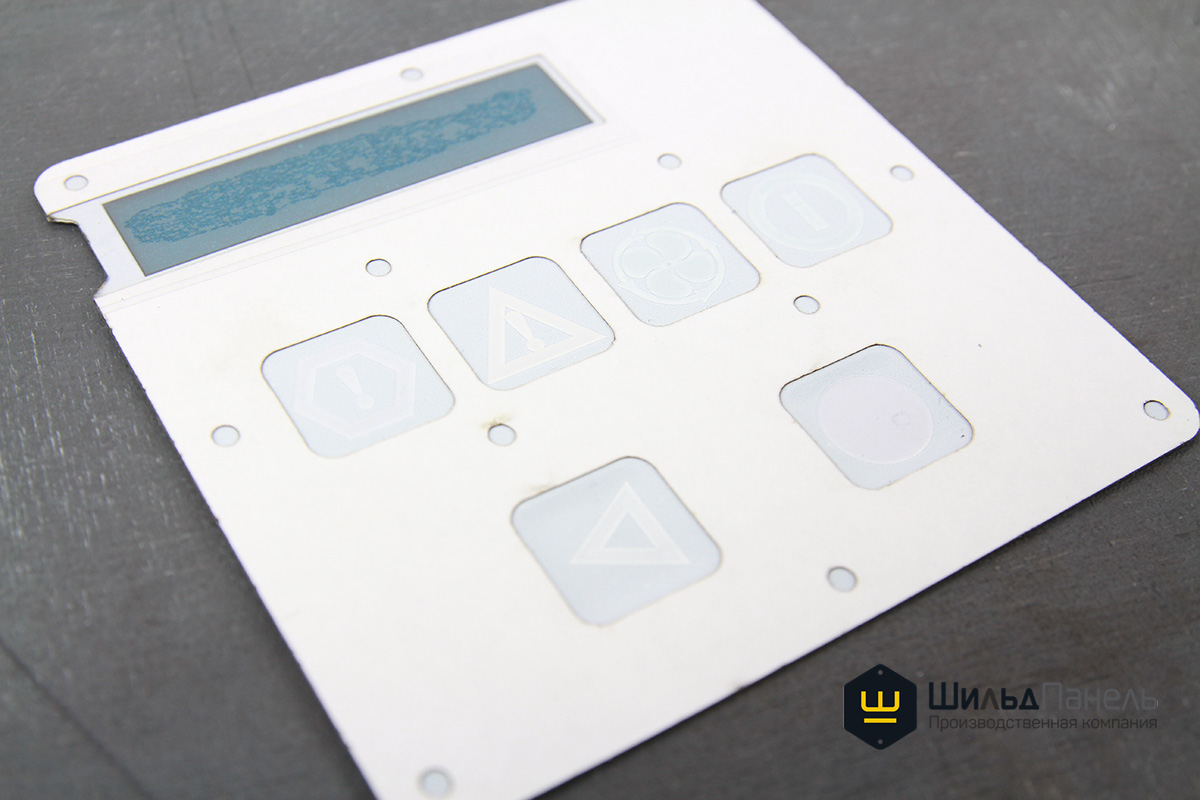

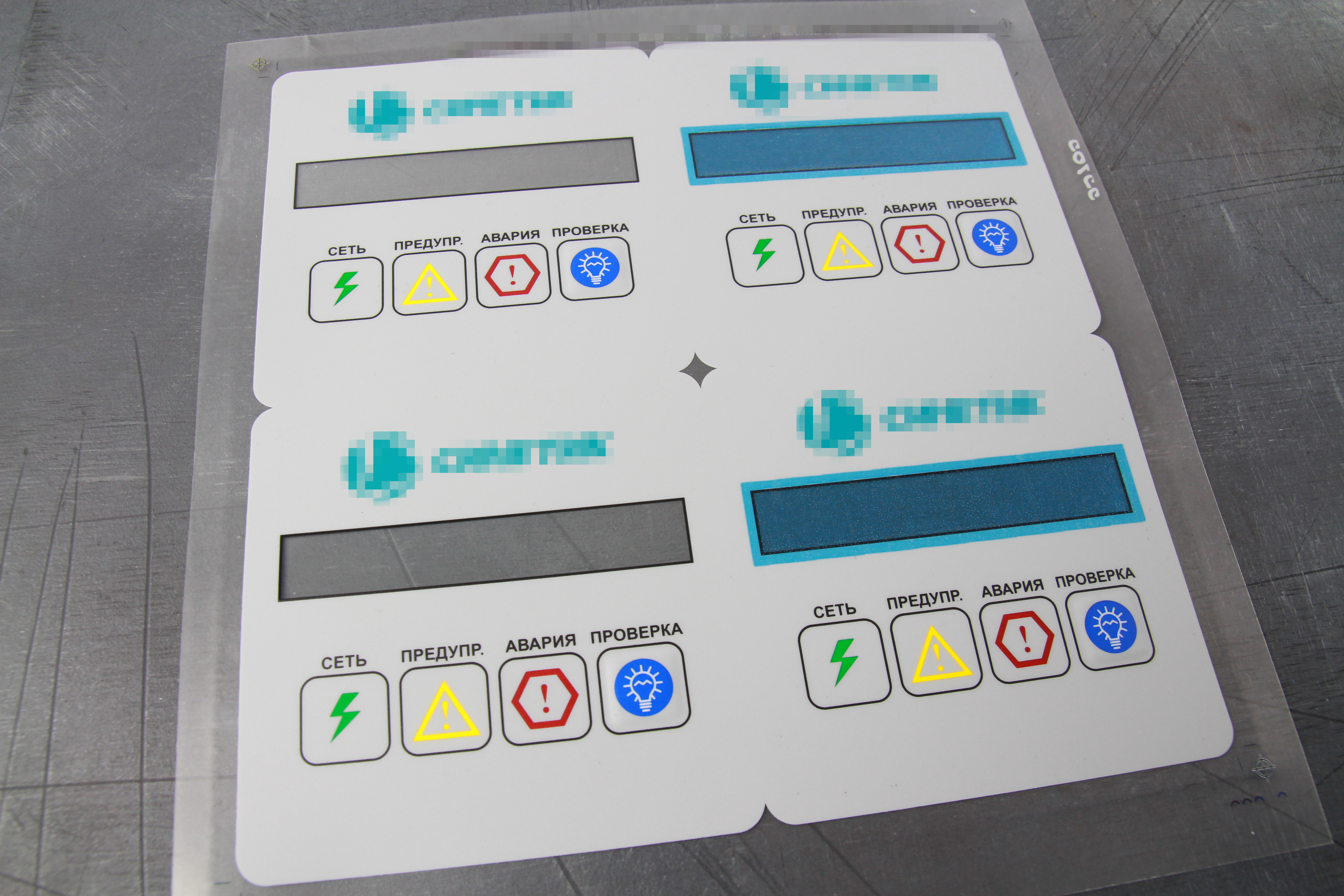

Изготовление лицевой пленочной панели

Методом шелкографии на лавсане F150 мкм изготовили пленочную лицевую панель.

Формовка кнопок-0

Формовка кнопок

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Нарезка клеевых и прижимных слоев-0

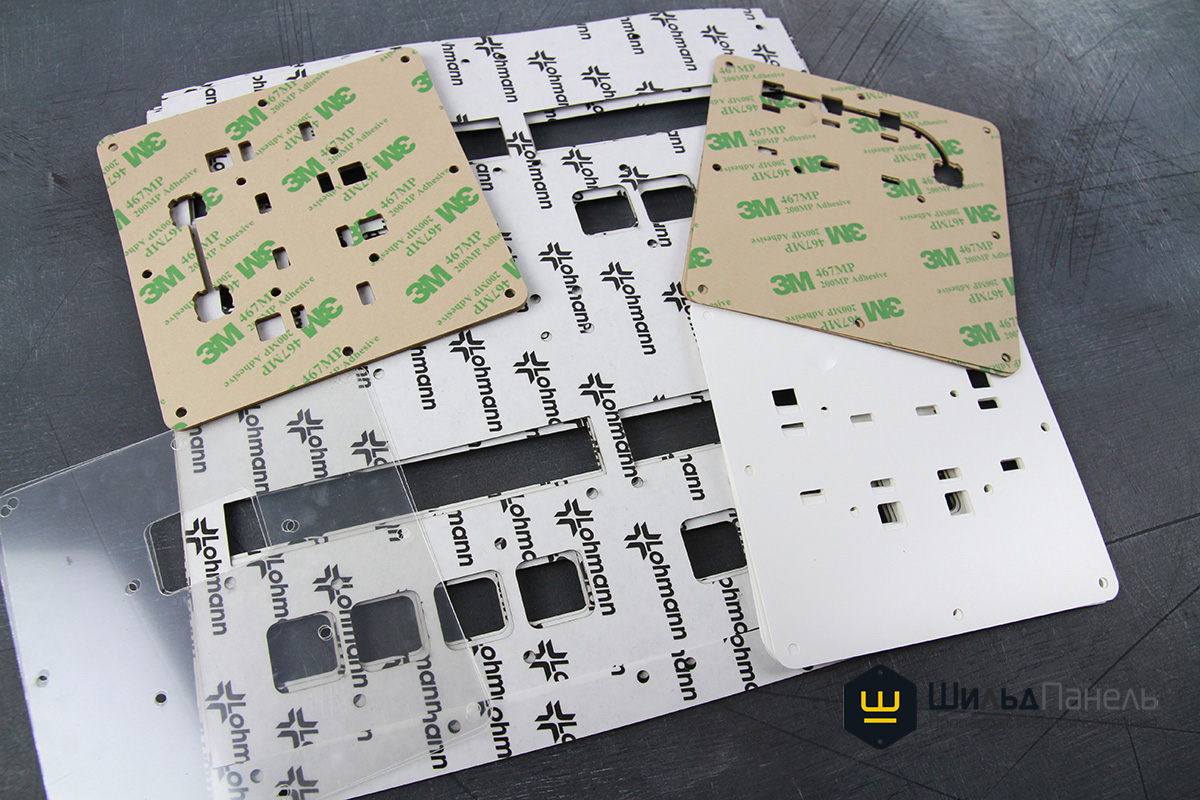

Нарезка клеевых и прижимных слоев

На лазерном ЧПУ-станке нарезали клеевые слои, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

Изготовление основания-0

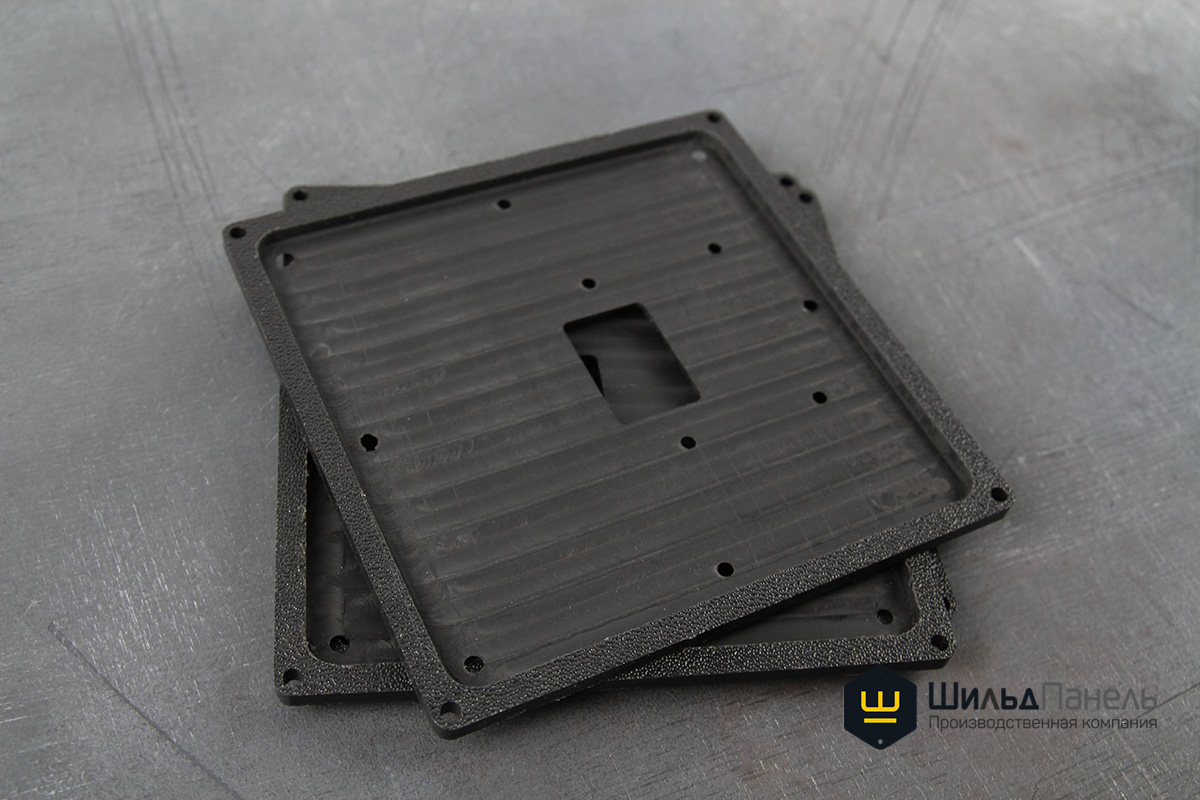

Изготовление основания

Из 4.0 мм черного АБС-пластика ЧПУ-фрезеровкой изготовили основание панели управления.

Фрезеровка внутренних вставок, светоотражателей и толкателей-0

Фрезеровка внутренних вставок, светоотражателей и толкателей

Из 1.5 мм прозрачного оргстекла на ЧПУ-фрезеровке сделали внутренние контактные элементы - толкатели и светоотражатели.

Изготовление утолщения-0

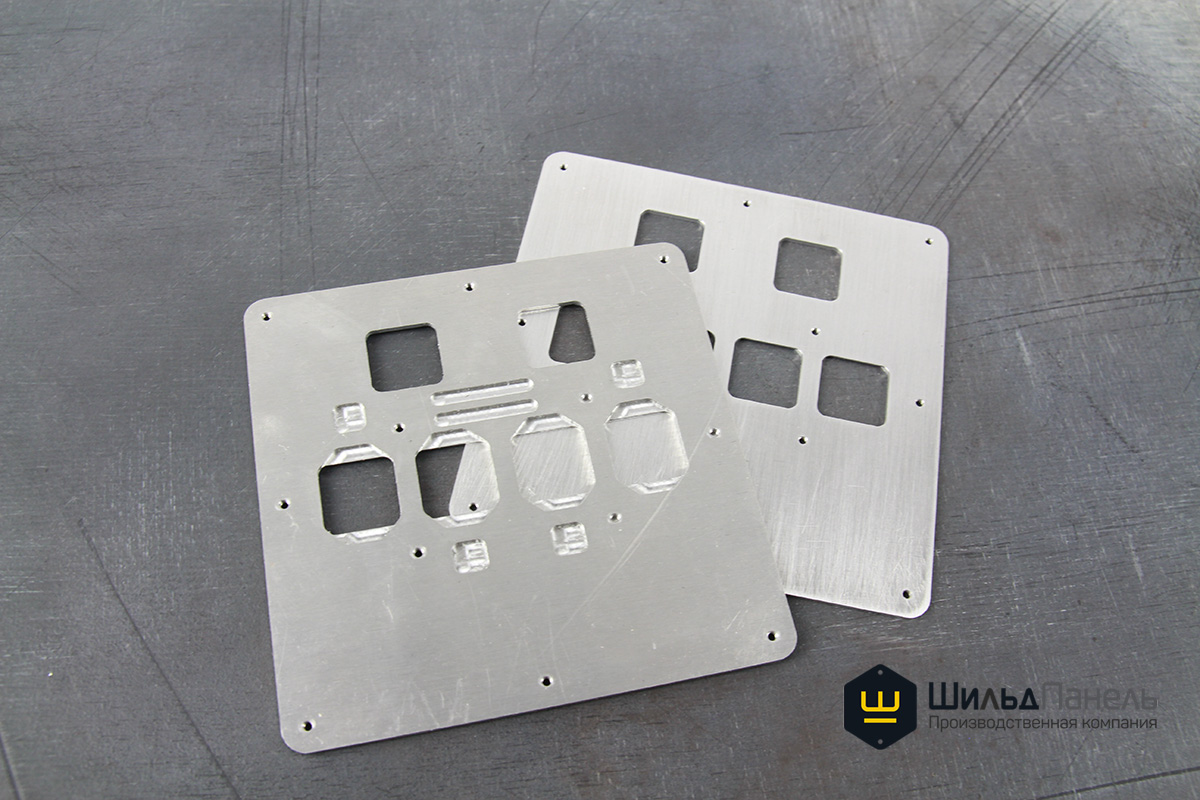

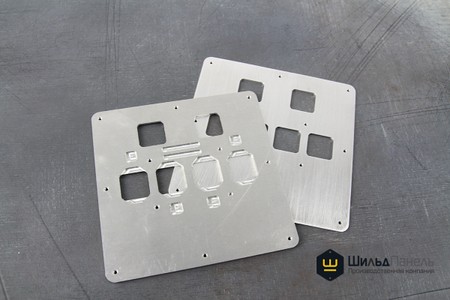

Изготовление утолщения

Из 1.5 мм алюминия Д16АТ отфрезеровали пластины, которые будут служить утолщением и фиксатором для внутренних вставок.

Сборка печатной платы-0
Сборка печатной платы-1

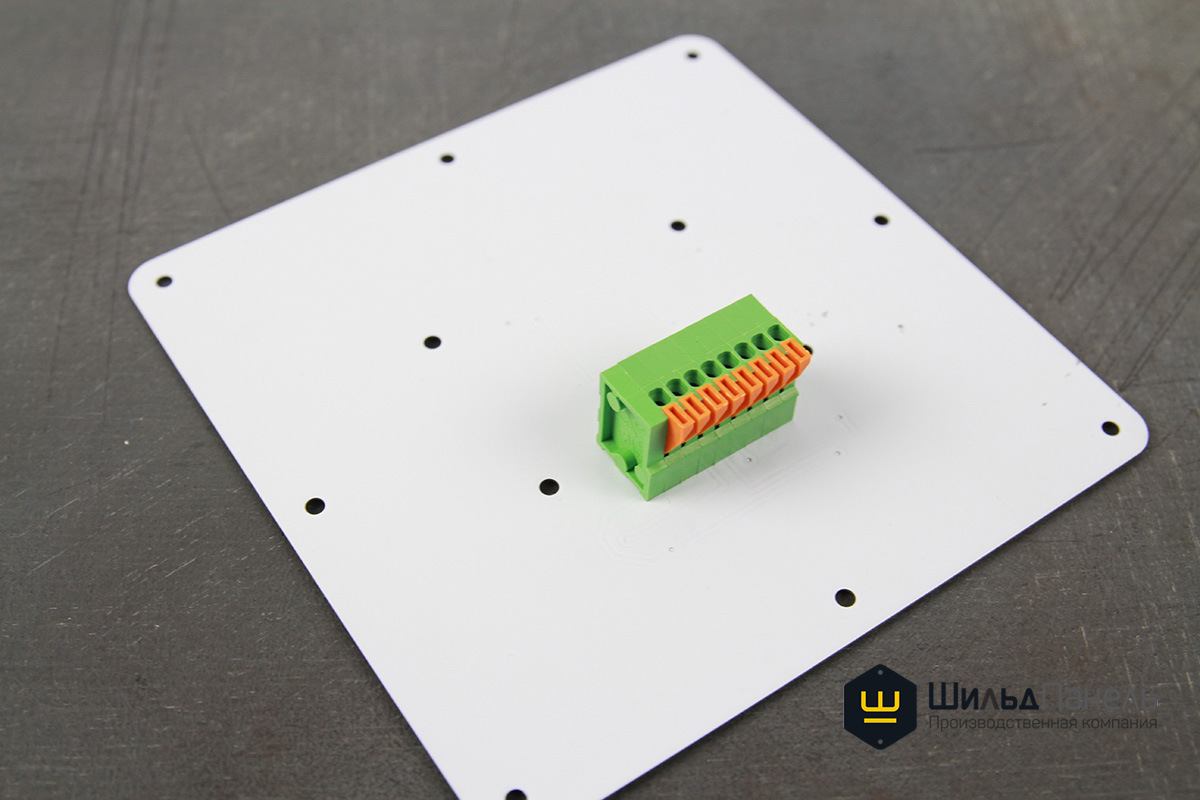

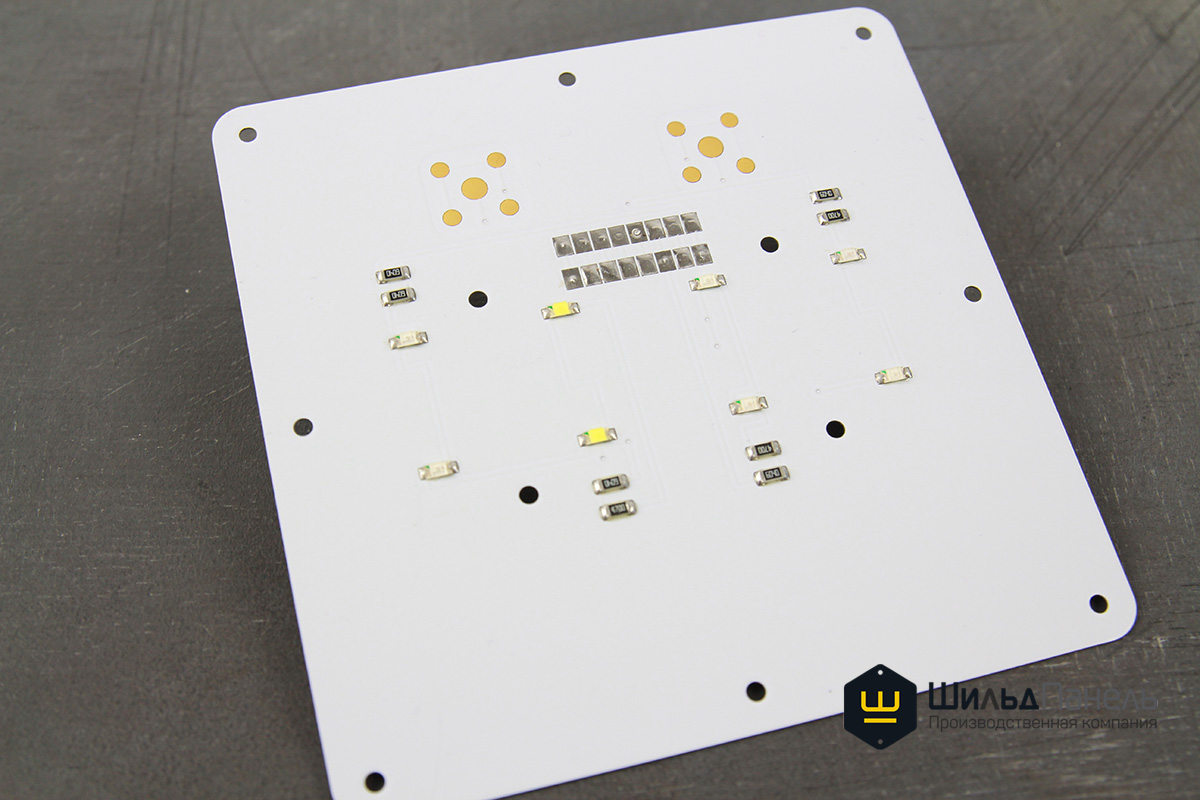

Сборка печатной платы

На ранее заказанных печатных платах выполнили пайку резисторов, светодиодов и разъема DG141V-2.54-06P на плату.

Сборка изделия-0
Сборка изделия-1
Сборка изделия-2

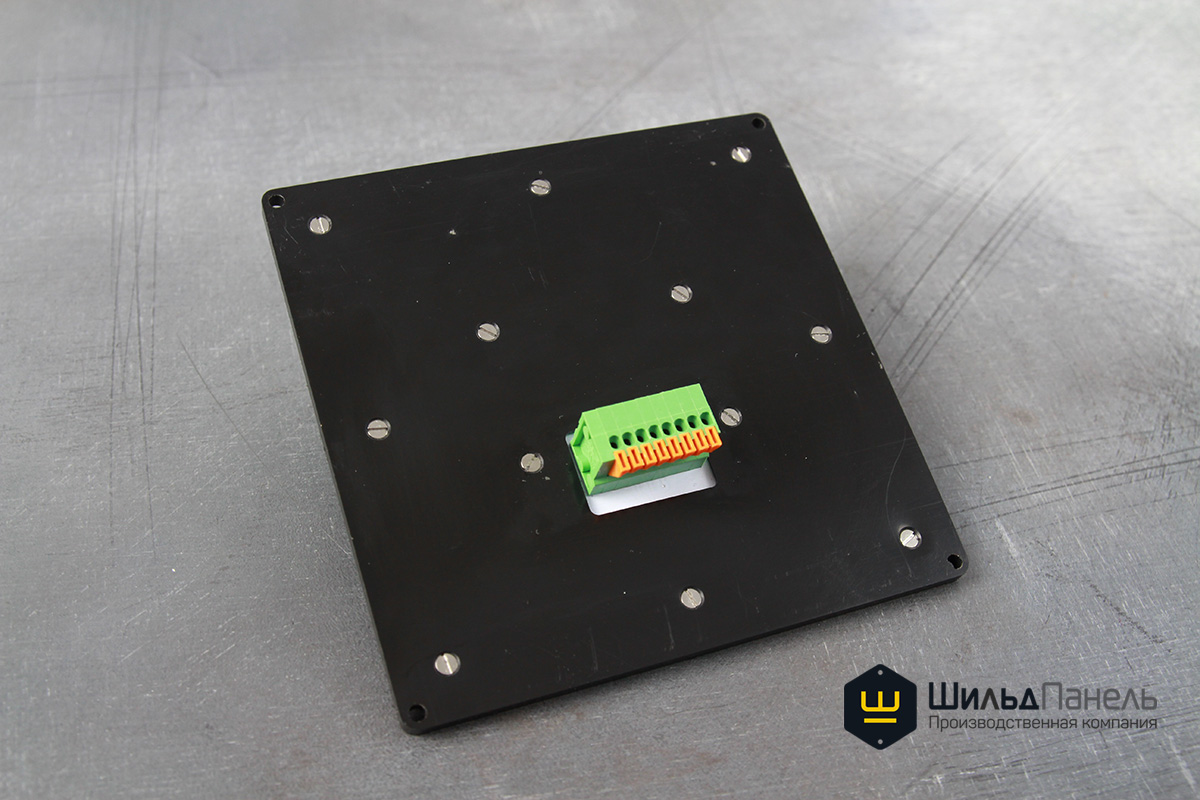

Сборка изделия

Изготовили трафарет для сборки пленочной клавиатуры для последующей вклейки в черное основание из черного АБС-пластика. Клеевыми слоями собрали между собой пленочную мембранную клавиатуру, утолщение, вставки и отражатели, плату в основание из черного АБС-пластика.

Проверили работоспособность электрики и светодиодов. Передали специалистам на ОТК.
