Время работы: пн. - пт. 9:00 - 17:30Пленочная клавиатура для пищевого резака Laska (Germany)
Используемые материалы:
лавсан V200, ПЭТ-пленка СТ-5, мембраны 12мм (усилие 280), светодиоды, клеи 3М.
Технологии:
шелкография, печатная электроника, SMD-монтаж, лазерная резка.

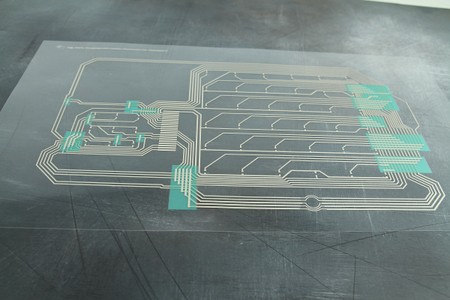

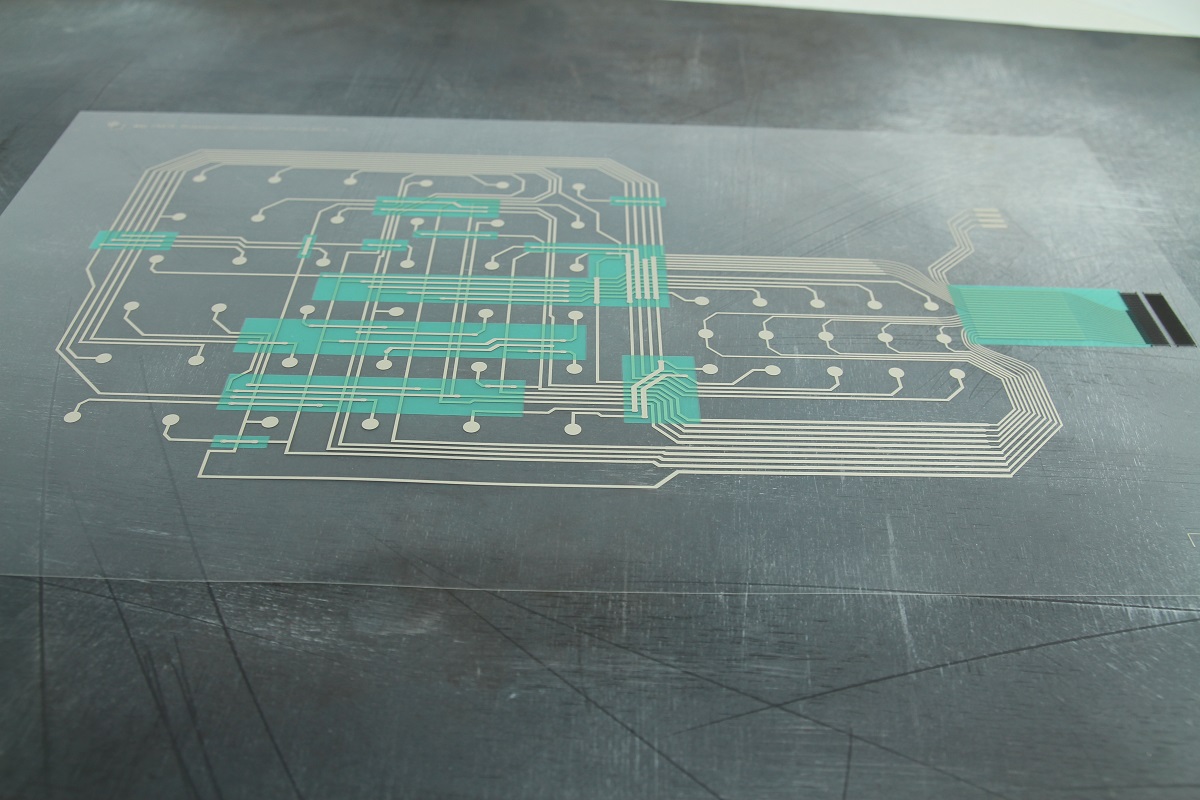

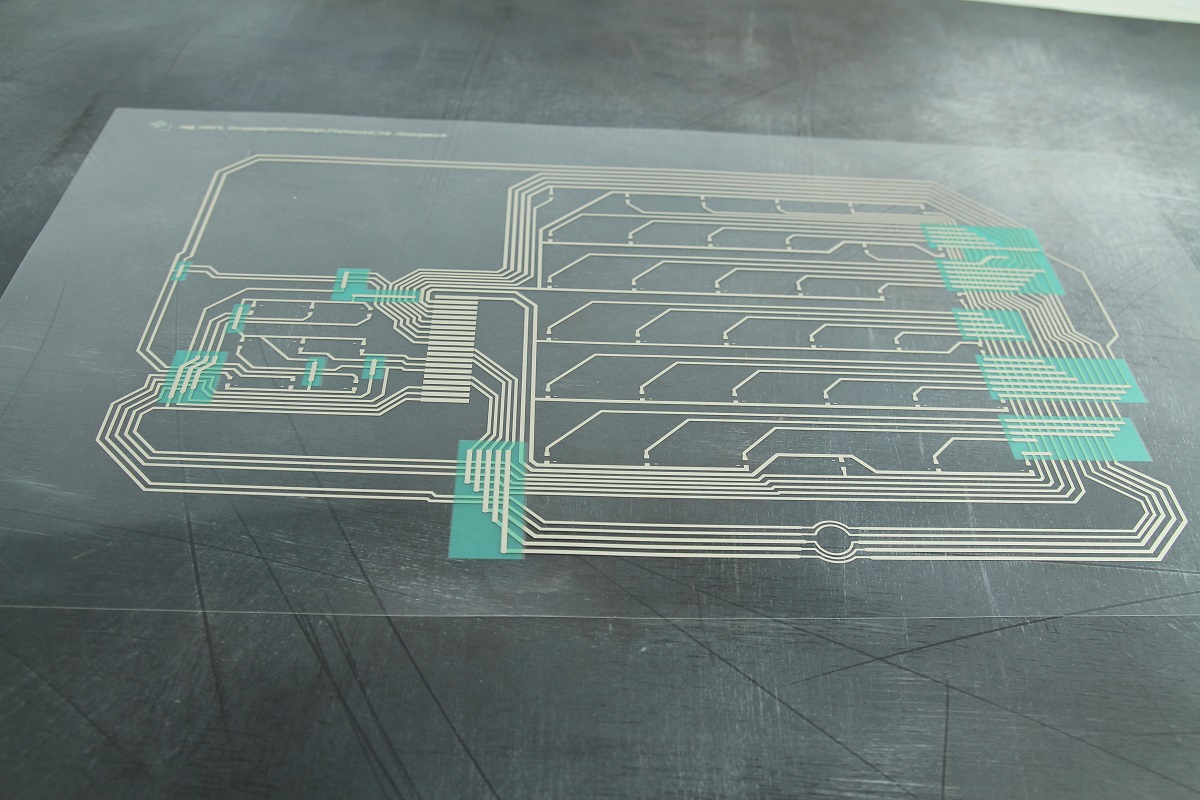

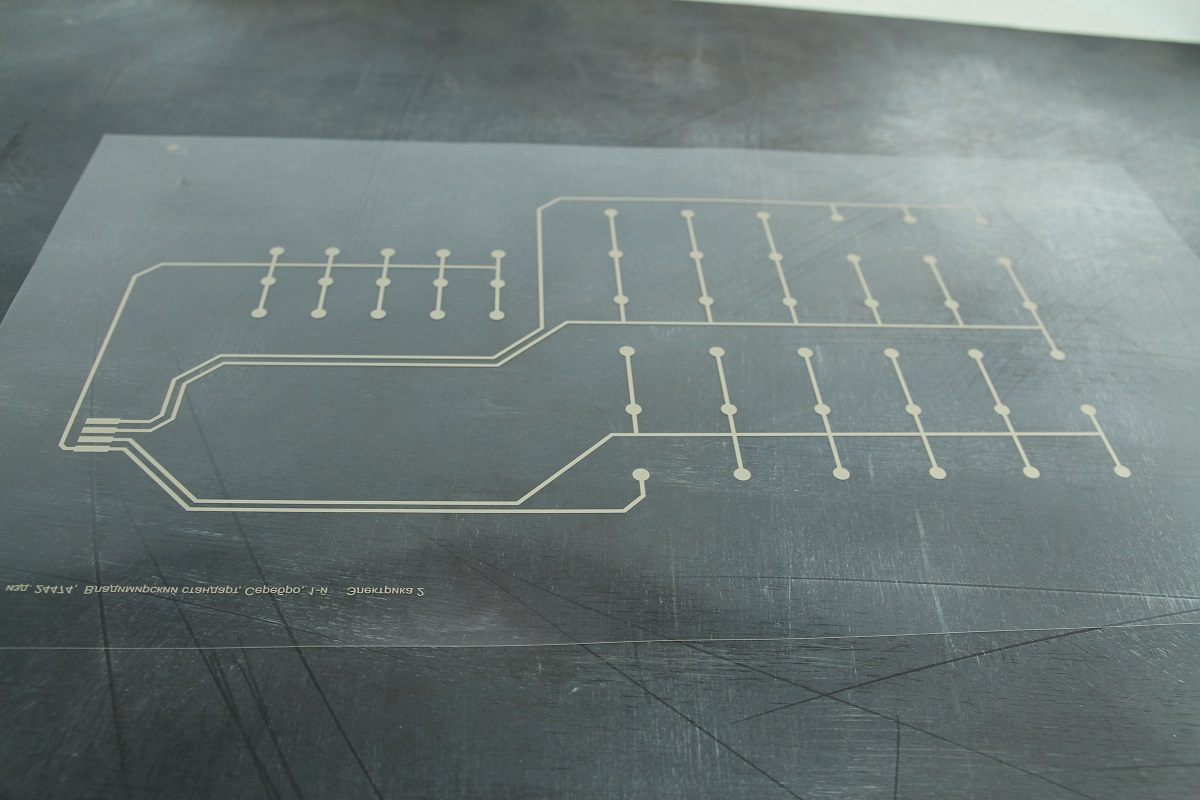

Изготовление печатной электрики
На участке шелкографии на ПЭТ-пленке изготовили несколько слоев печатной электрики с применением токопроводящей пасты, диэлектрика и графита. На участке сборки сделали промежуточный контроль работоспособности электрики.

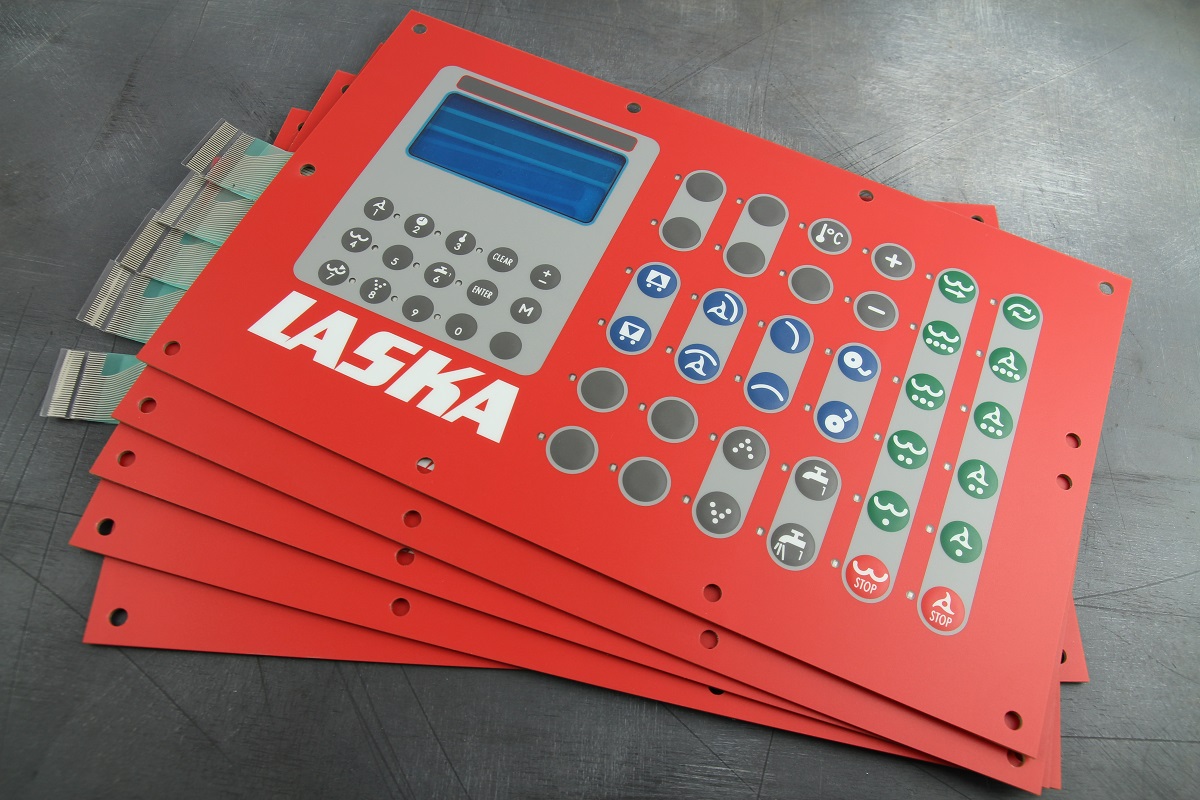

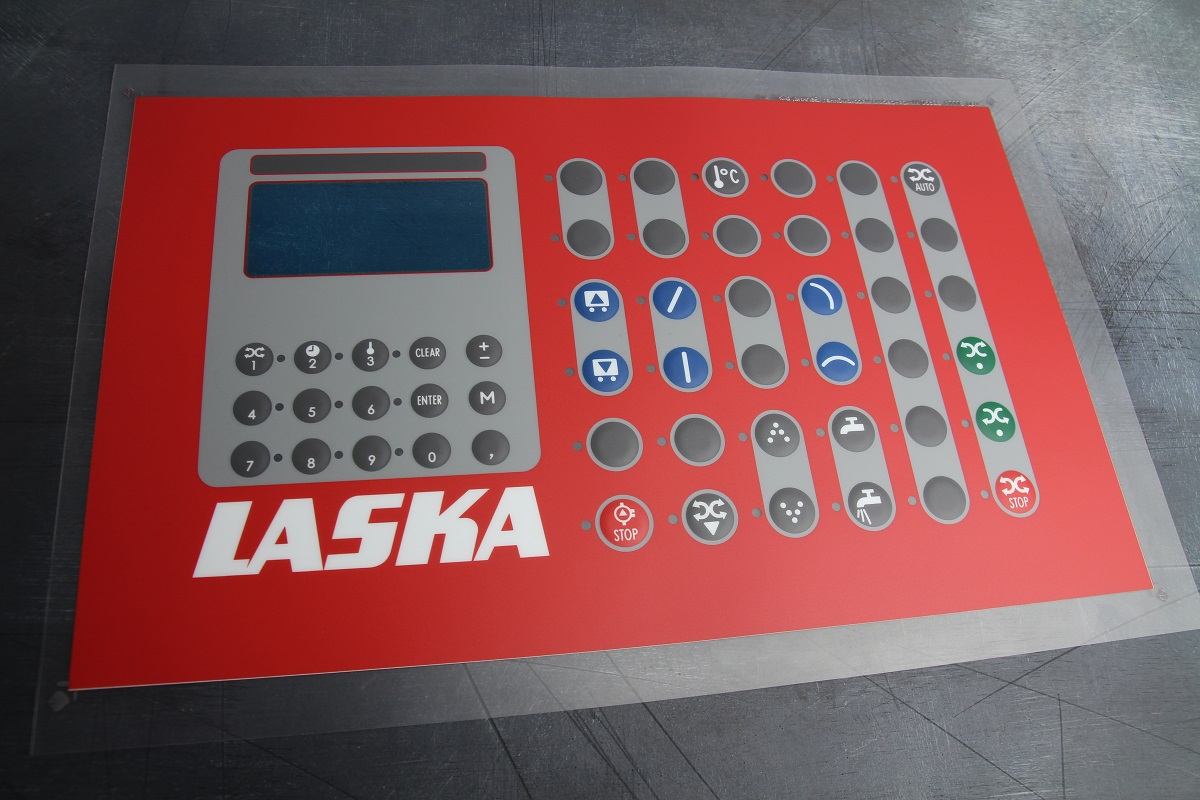

Изготовление лицевой пленочной панели. Формовка
Методом шелкографии на матовом лавсане V200 в 7 цветов изготовили пленочную лицевую панель.
Выполнили термо-вакуумную формовку кнопок.

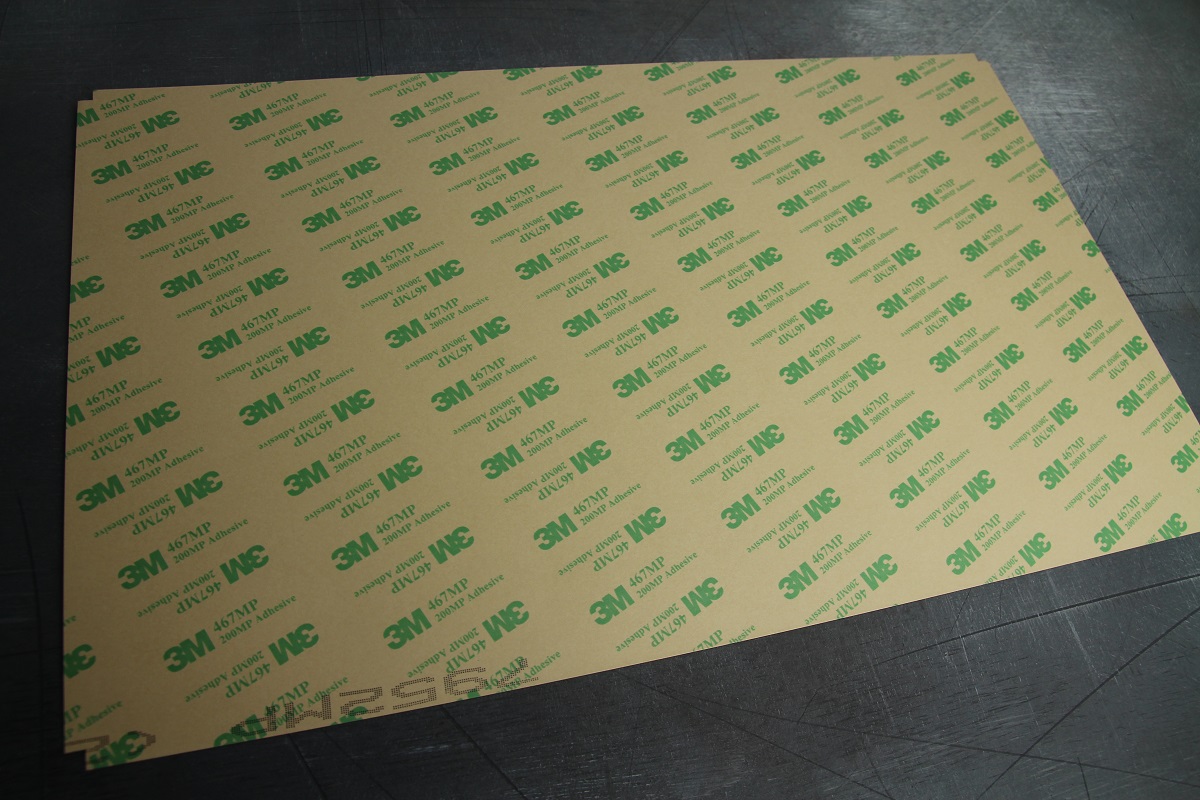

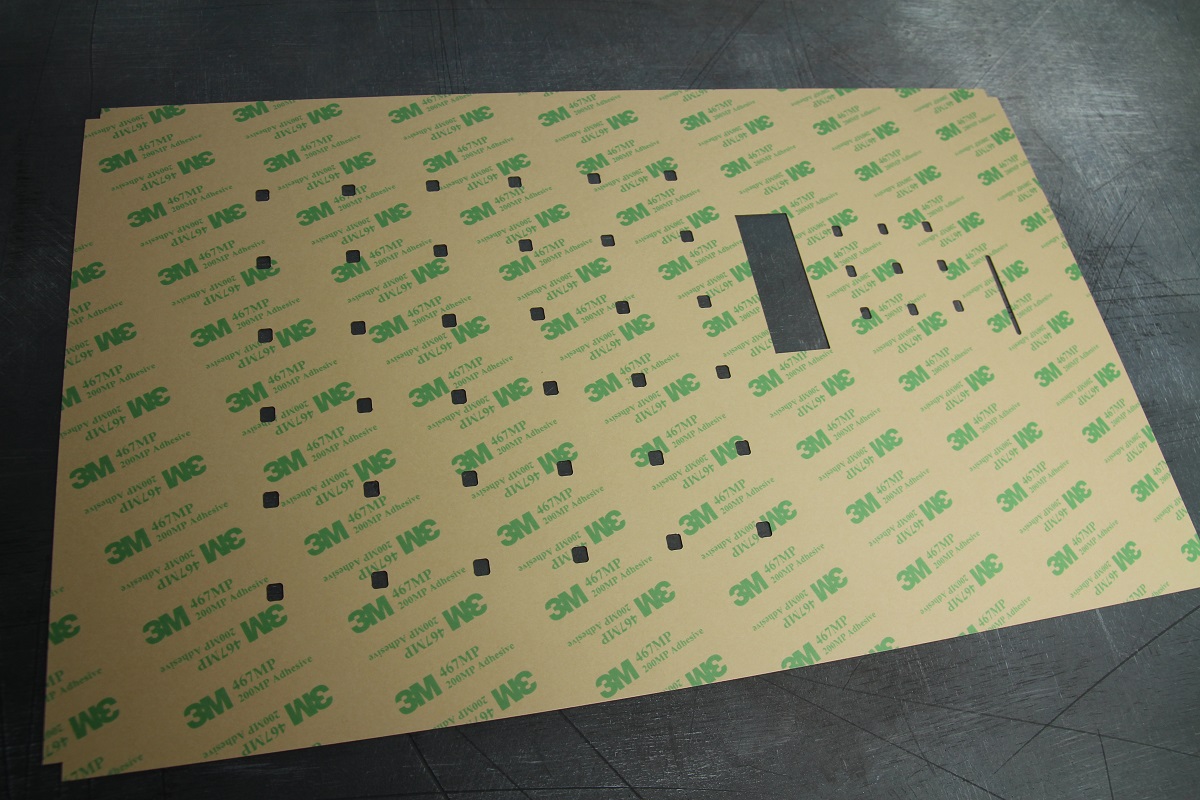

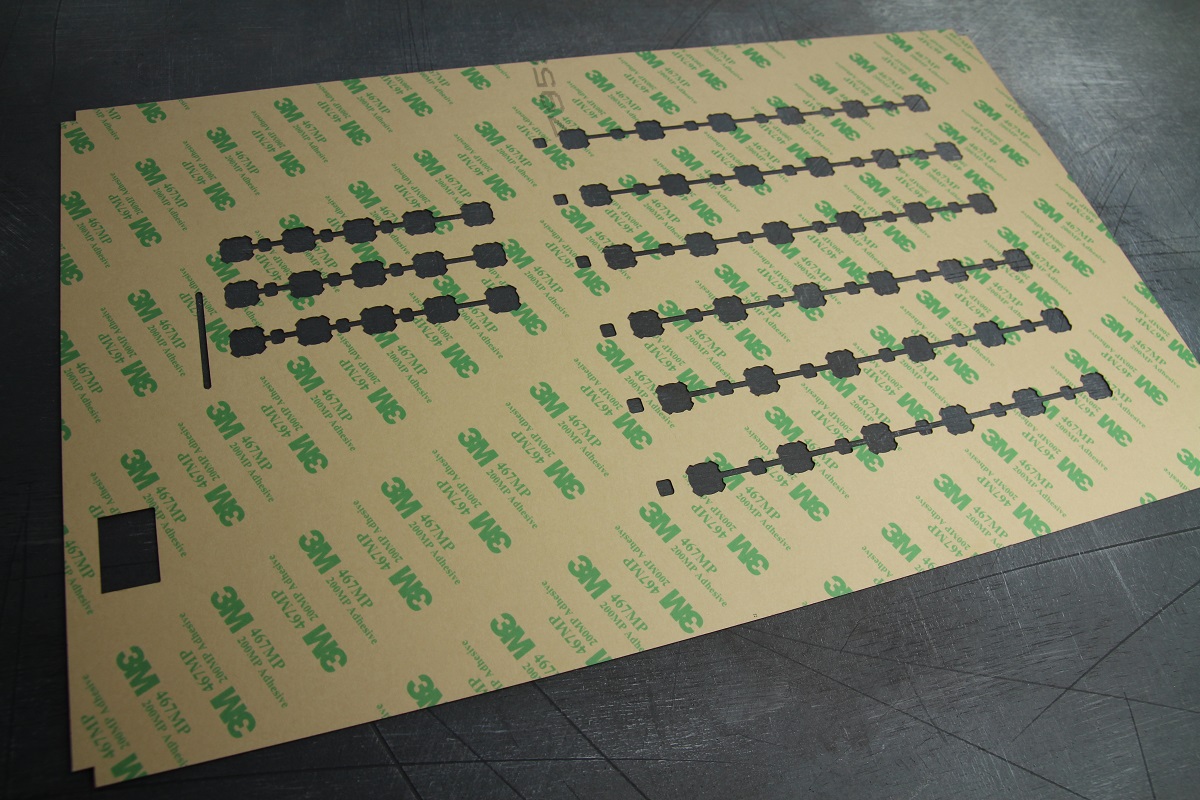

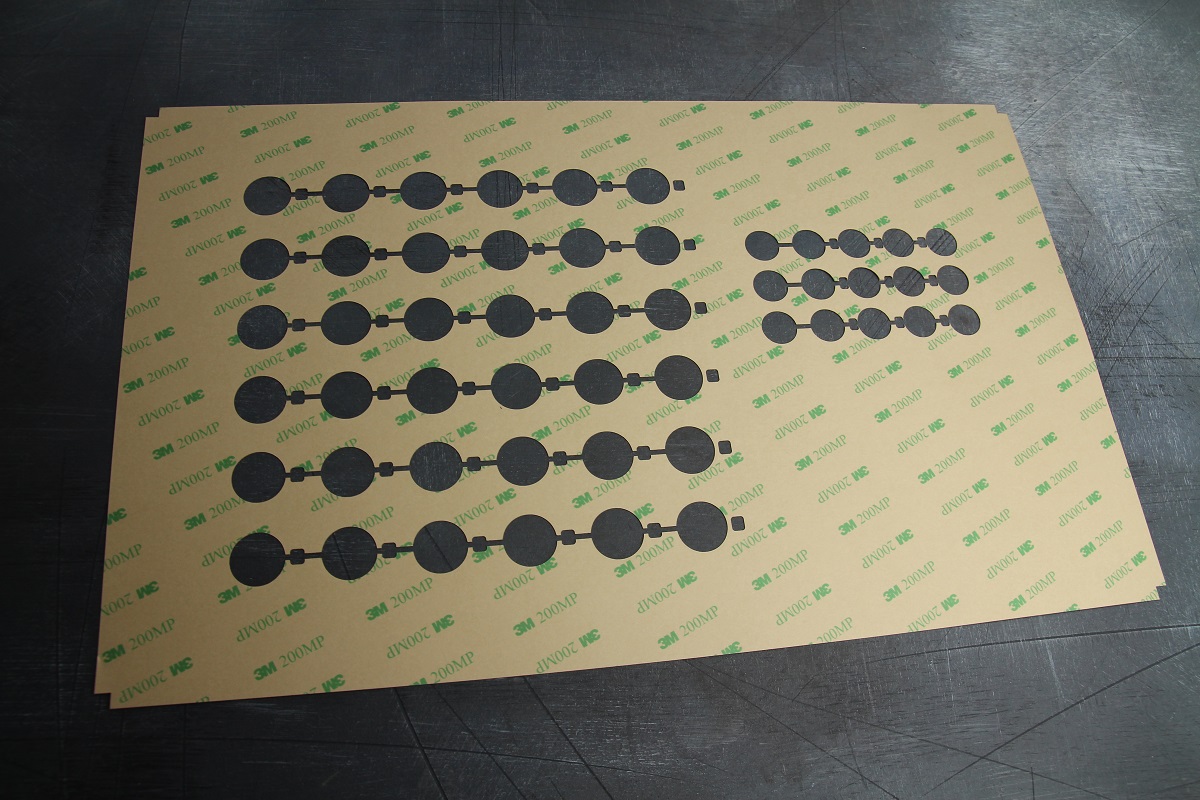

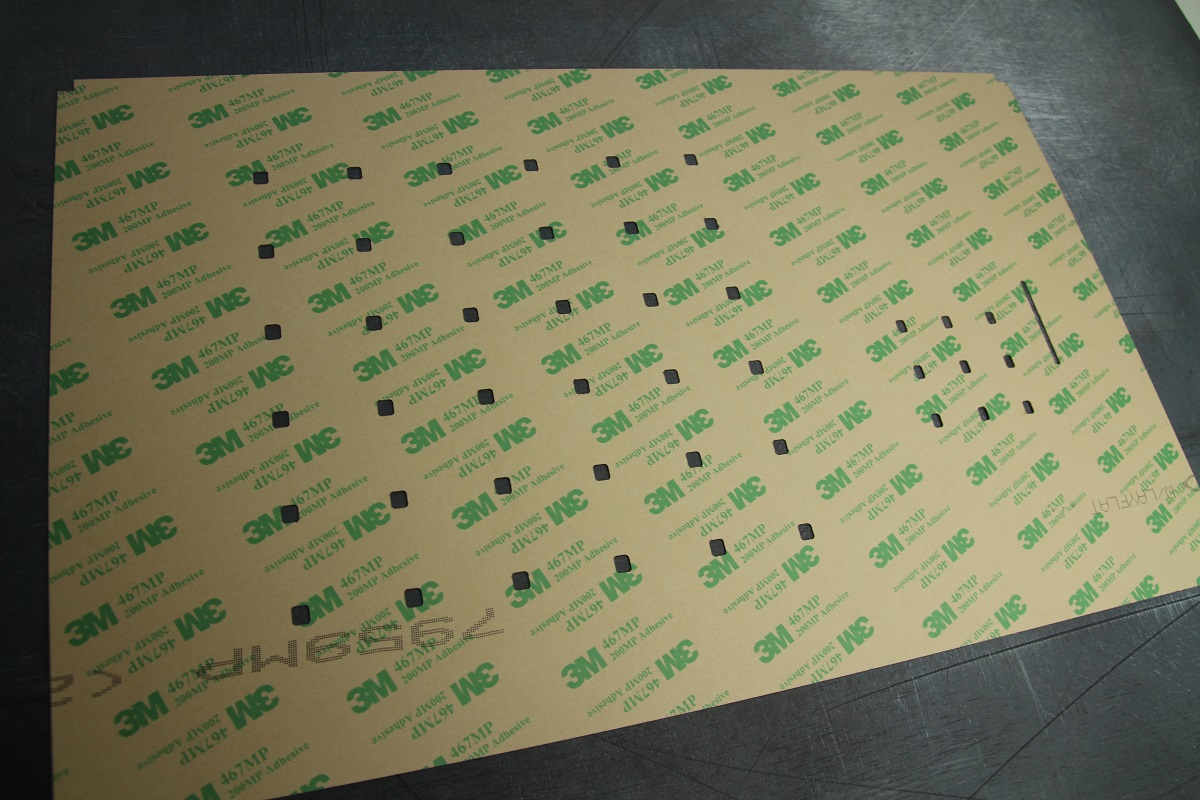

Нарезка клеев
На лазерном ЧПУ-станке нарезали 3 вида клеевых слоев марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

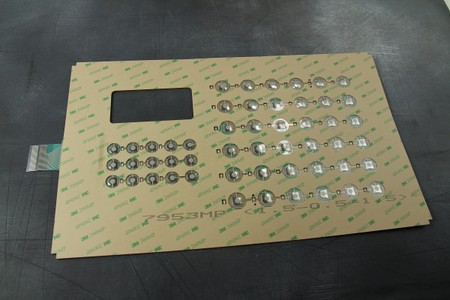

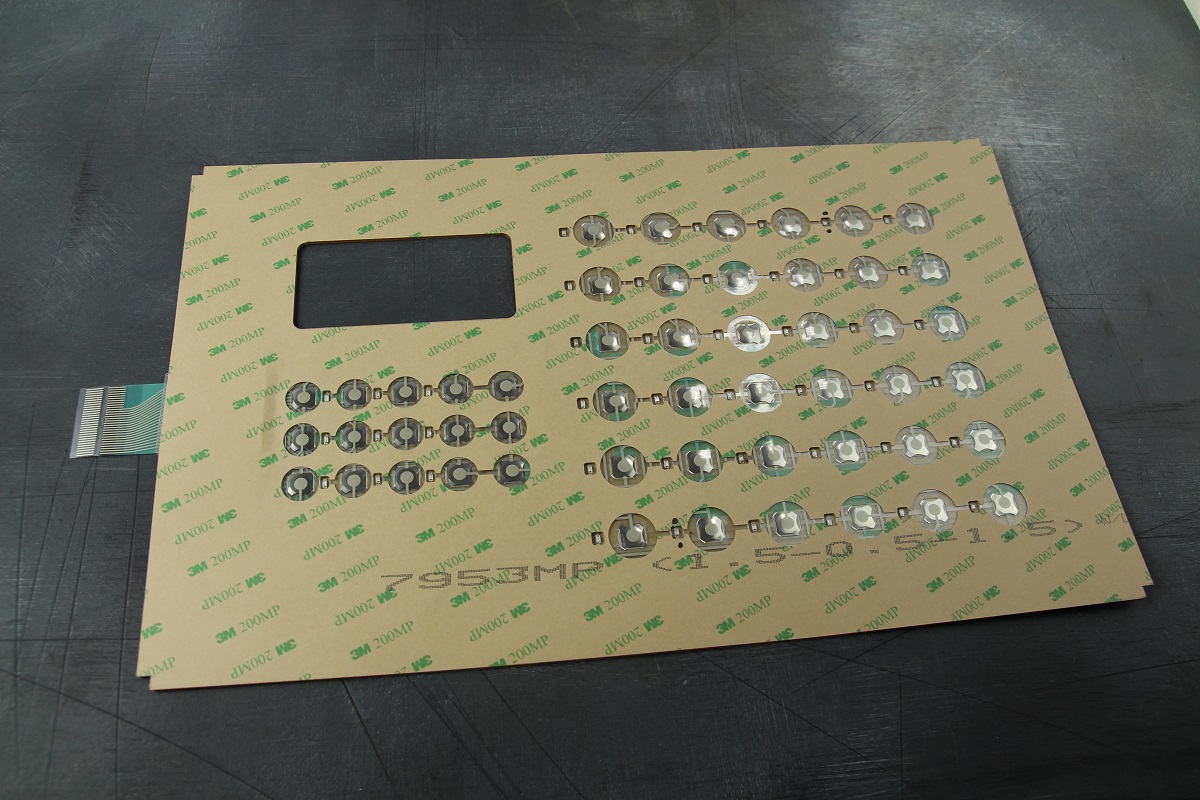

Сборка (без лицевой части)
На участке сборки собрали слои пленочной клавиатуры с монтажом металлических 12 мм мембран (усилие 280гр.). У пленочной клавиатуры условно 2 блока кнопок, под каждый из них сделана своя печатная электрика. На выходе 2 шлейфа.
Сборка и проверка ОТК
На участке ОТК провели визуальный контроль, контроль работоспособности кнопок, светодиодов и на соответствие техническому заданию. Упаковали в воздушно-пузырьковую пленку. Заказчик получил свой заказ на следующий день.
