Изготовление пленочной клавиатуры на основании из анодированного алюминия №29949

Изготовление пленочной клавиатуры на основании из анодированного алюминия №29949

Используемые материалы:
лавсан Autotex Fine F200 - 200мкм, клей марки 3М (7953, 7959), ПЭТ-125 СТ-5, токопроводящая паста, алюминий 5.0 мм АМГ2М, шпильки запрессовочные FH-M3-16 и FH-M4-25, уплотнительные шнуры.

Технологии:
шелкография, печатная электроника, фрезеровка алюминия, анодирование, запрессовка метизов.

В этом кейсе покажем поэтапное изготовление и разработку пленочной клавиатуры (панели управления) для блока управления печки пищевого оборудования. Заказчиком был предоставлен только образец европейского производства. Это яркий пример неотличимого импортозамещения от ШильдПанель.
Изготовление лицевой пленочной панели-0

Изготовление лицевой пленочной панели

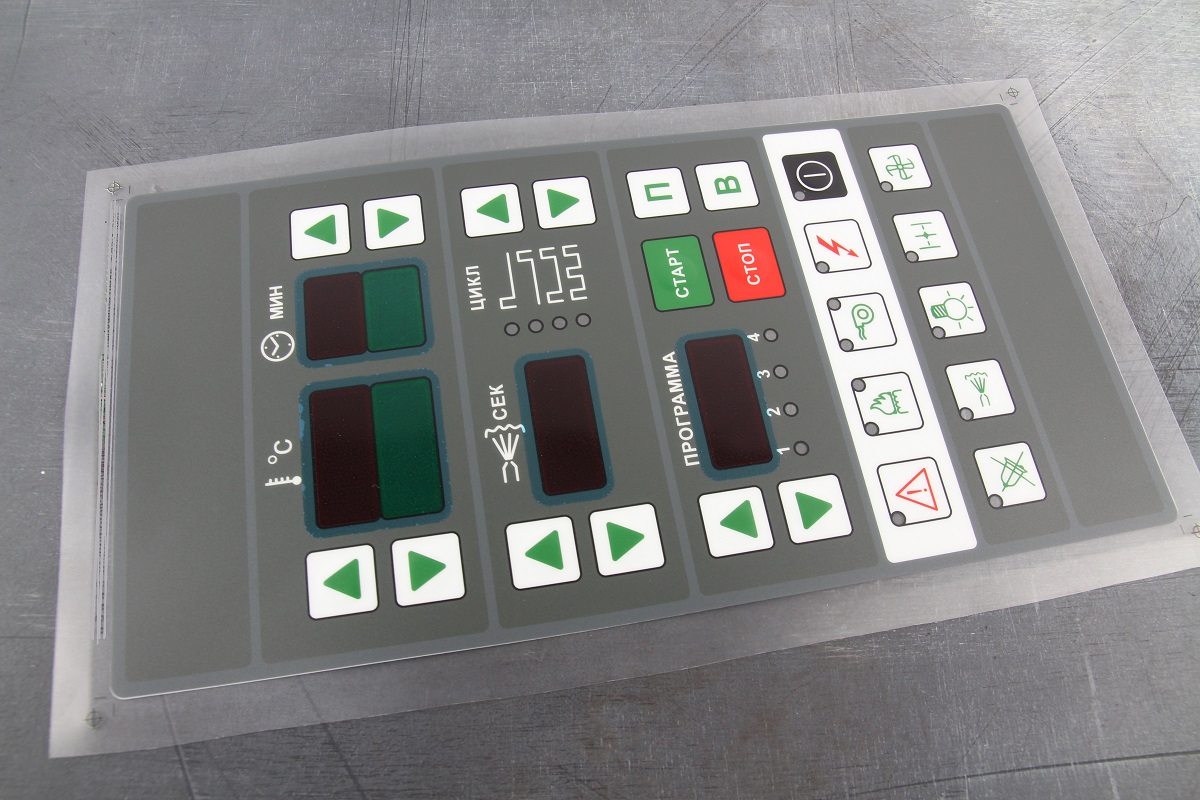

Методом шелкографии на лавсане F200 изготовили пленочную лицевую панель.

Формовка-0

Формовка

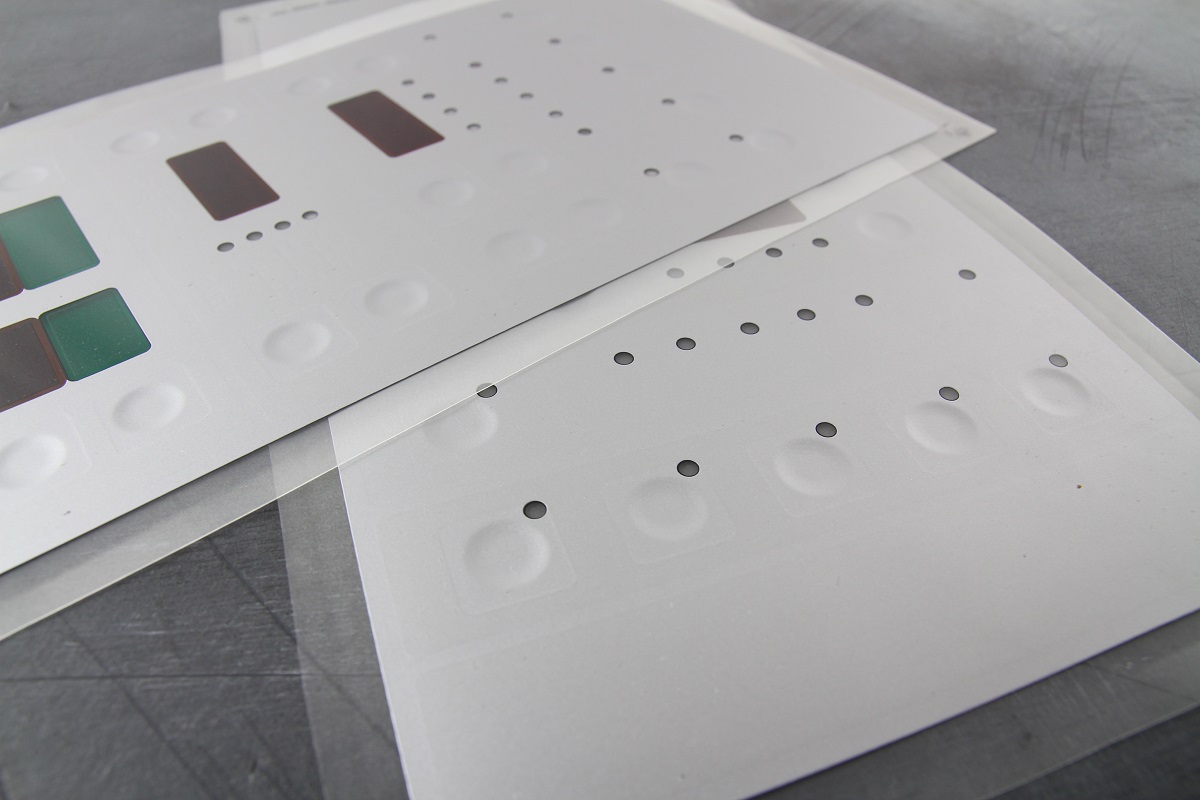

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Изготовление печатной электрики-0

Изготовление печатной электрики

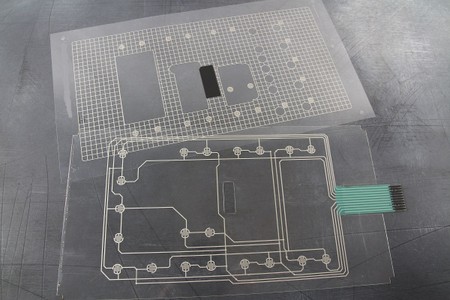

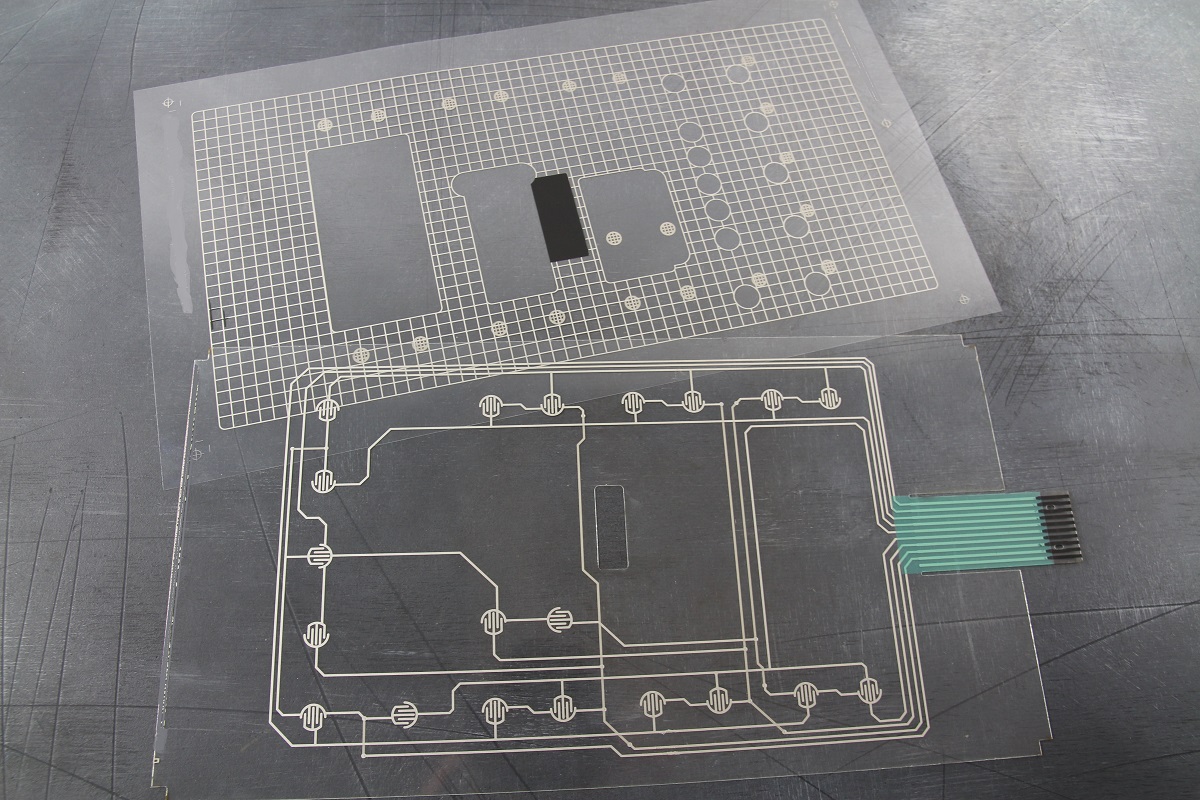

На участке шелкографии на ПЭТ-пленке изготовили слои гибкой печатной электрики с применением токопроводящей пасты, диэлектрика и графита. Один из слоев выполнен для экранирования от статического электричества. На участке сборки сделали промежуточный контроль работоспособности электрики.

Нарезка клеевых слоев-0

Нарезка клеевых слоев

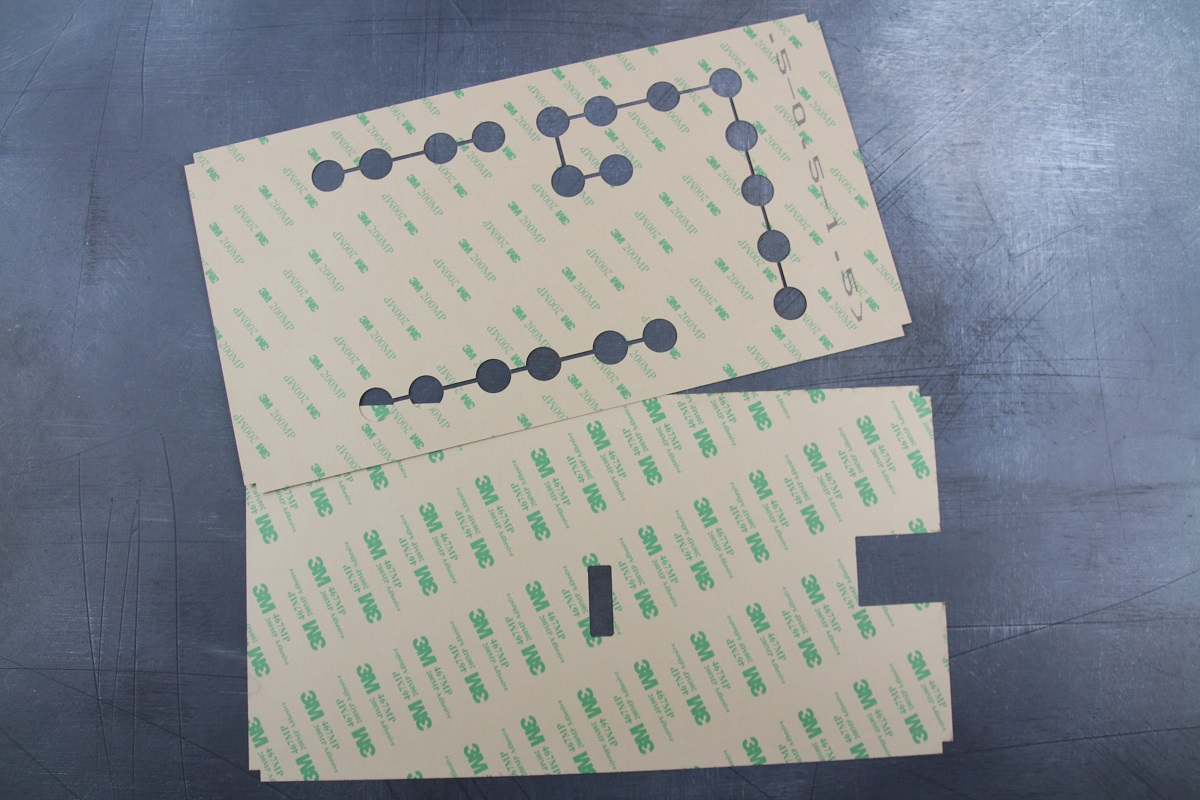

На лазерном ЧПУ-станке нарезали 2 вида клеевых слоев марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

Изготовление кожуха-0

Изготовление кожуха

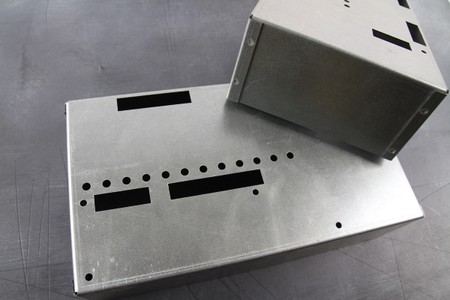

Из 1.0 мм оцинкованной стали изготовили защитный кожух. Использовались технологии контактной сварки и гибки.

Изготовление основания из алюминия-0

Изготовление основания из алюминия

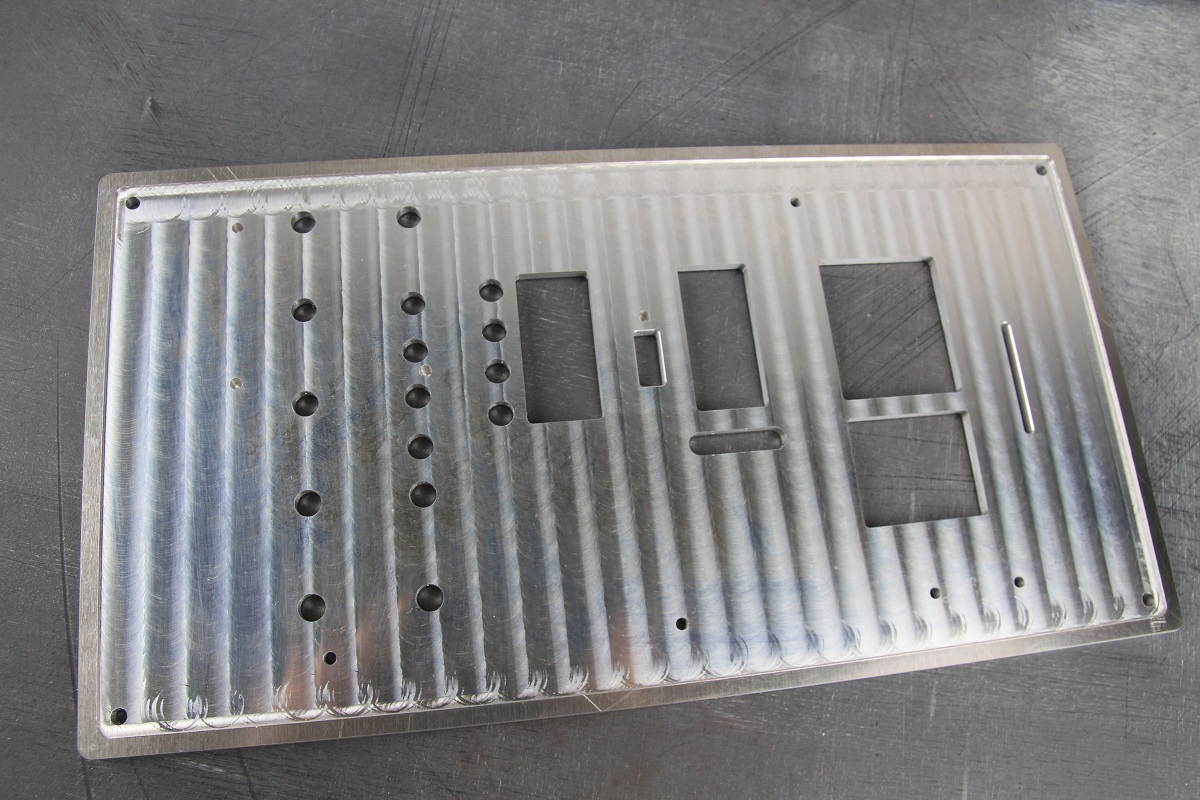

Из 5.0 мм алюминия марки АМГ2М отфрезеровали панели, которые будут служить жестким основанием для пленочной клавиатуры. В панелях по периметру снята радиальная фаска 1 мм.

Анодирование панелей и запрессовка метизов-0

Анодирование панелей и запрессовка метизов

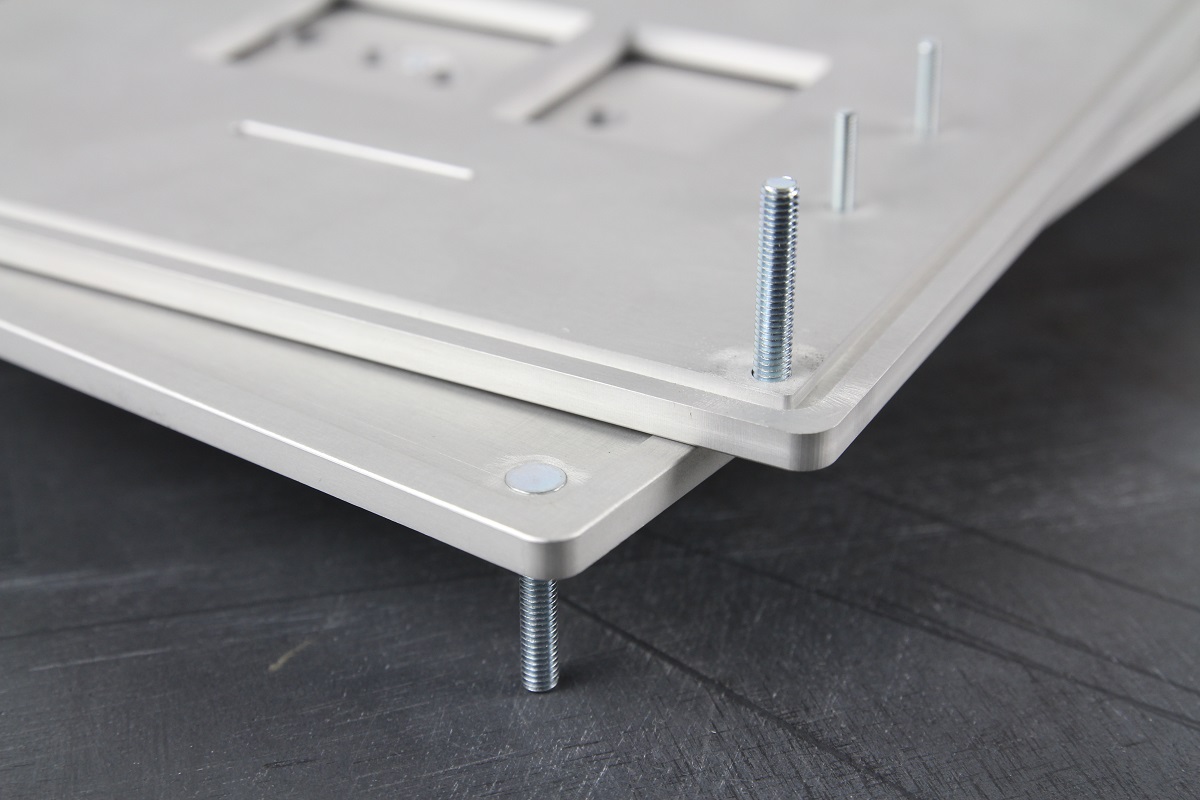

На участке анодирования подготовили панели к процессу. Заанодировали панели в соответствии с техническими требованиями заказчика. Запрессовали стальные шпильки FH-M3-16 и FH-M4-25.

Установка уплотнительных шнуров-0

Установка уплотнительных шнуров

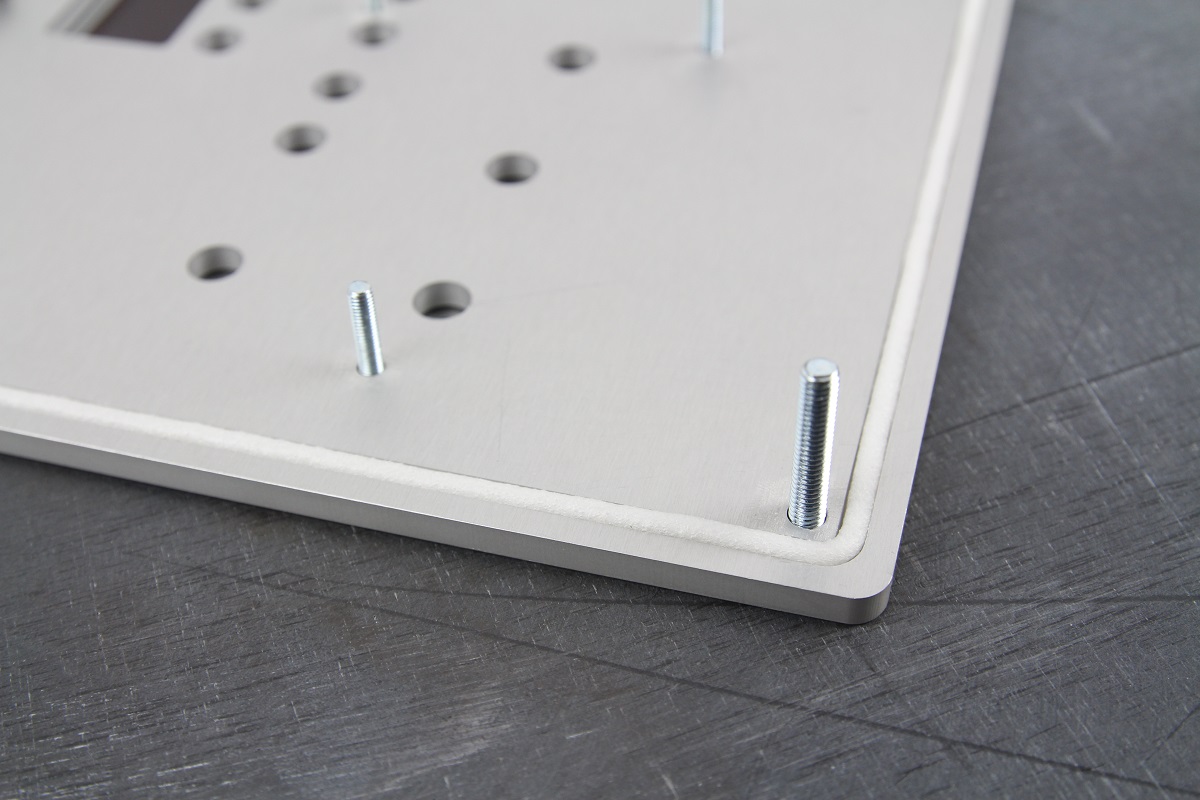

По периметру панелей в выборку вклеили уплотнительные шнуры для влагозащиты (на образцах использовались разные типы уплотнителей - силикон, вспененная резина).

Сборка-0
Сборка-1

Сборка

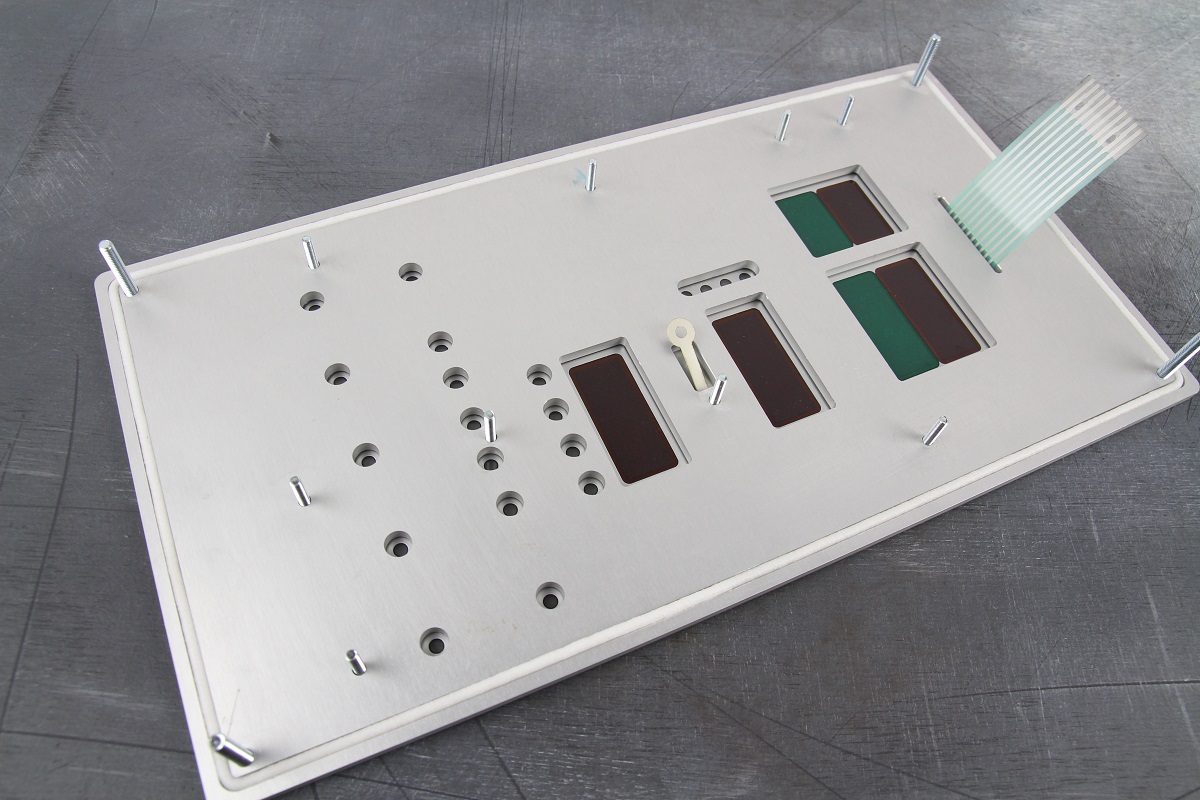

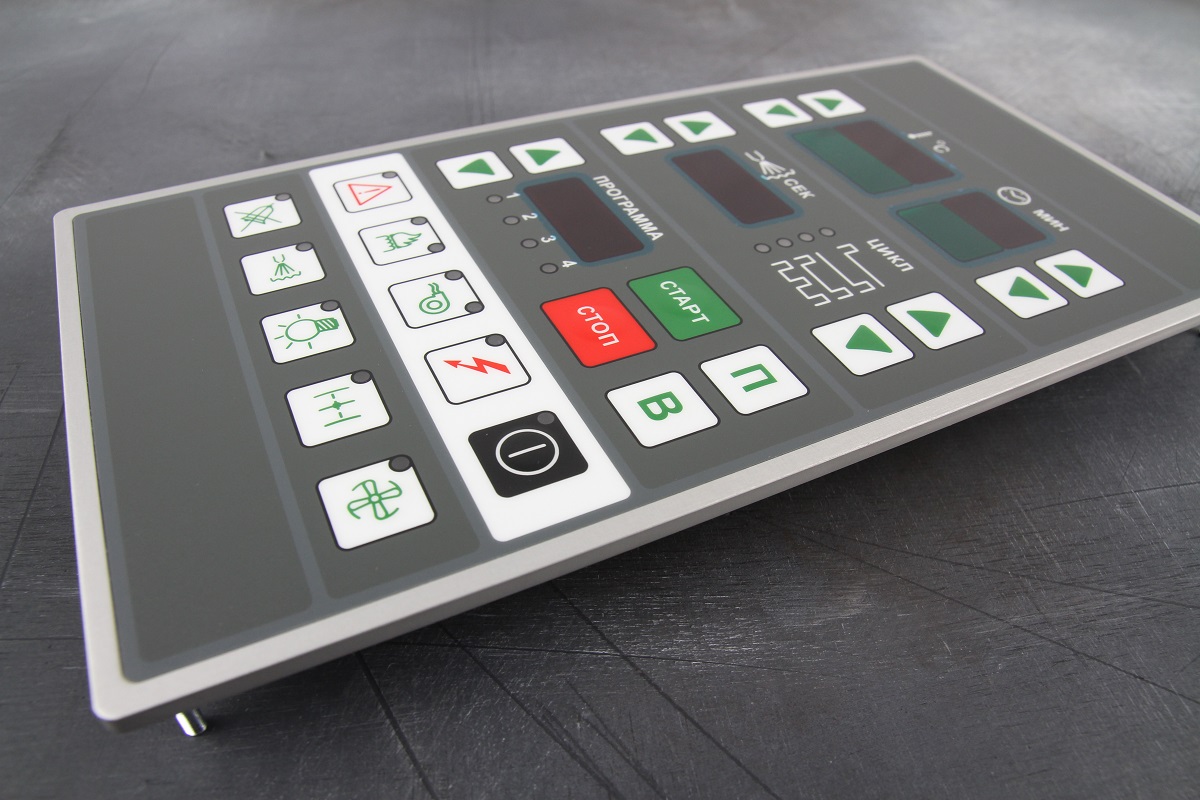

На участке сборки собрали между собой пленочную клавиатуру и металлическое основание.

ОТК и доставка-0

ОТК и доставка

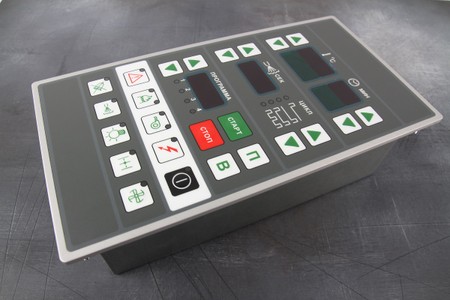

Специалист ОТК осуществил выходной контроль панелей с клавиатурами и защитных кожухов. Упаковал в воздушно-пузырьковую пленку и передал на доставку. Заказчик получил партию изделий через 25 дней после размещения заявки.
