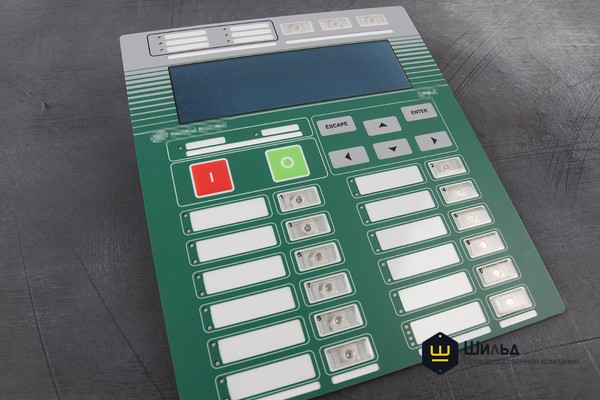

Пленочная мембранная клавиатура с карманами для переменной информации

Пленочная мембранная клавиатура с карманами для переменной информации

Используемые материалы:
Autotex Fine F150 - 150мкм, клеевые ленты марки 3М, 2.0 мм черный полистирол, 2.0 мм прозрачный акрил, пленка СТ-5, металлические мембраны 12,2 мм с усилием нажатия 350гр., светодиоды, разъемы для шлейфа FPC 30 pin.

Технологии:
шелкография, печатная электроника, лазерная резка, фрезеровка пластика, SMD-монтаж.

Для электротехнического холдинга, специализирующегося на разработке и производстве автоматизации сетей и подстанций, мы разработали и изготовили пленочные клавиатуры для управления шкафом управления энергетическим блоком.
Изготовление лицевой пленочной панели-0

Изготовление лицевой пленочной панели

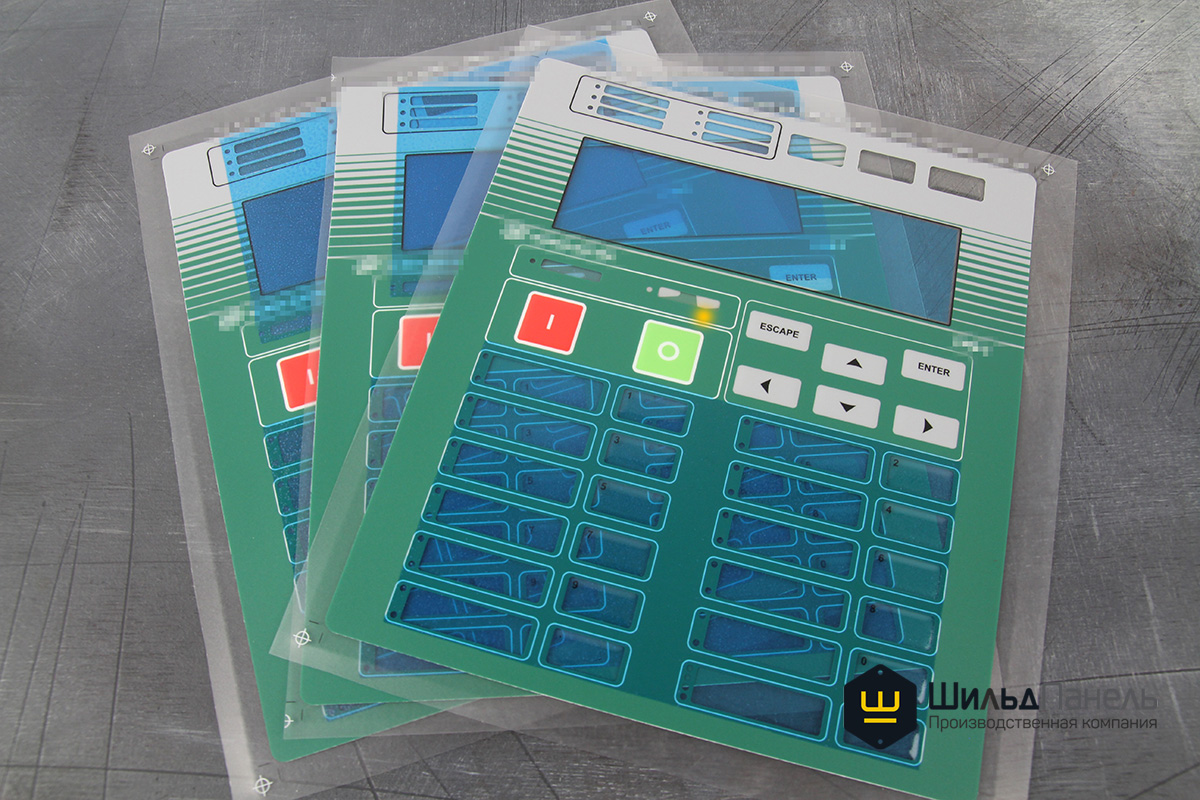

Методом шелкографии на лавсане F150 мкм изготовили пленочную лицевую панель, в панели есть специальные отделения для переменной информации.

На пленке СТ-5 также сделали дополнительные съемные шлейфы на 40 и 30 контактов (видны на видео).

Формовка-0

Формовка

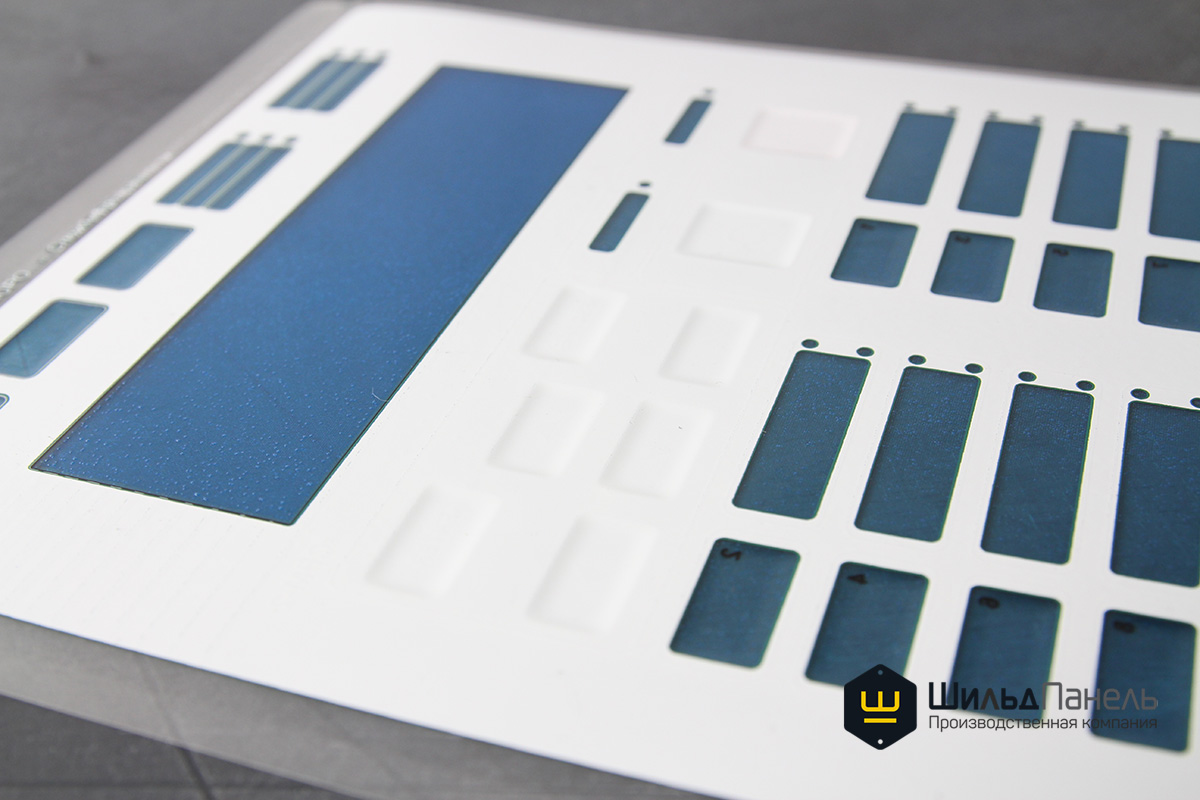

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Нарезка клеевых слоев-0

Нарезка клеевых слоев

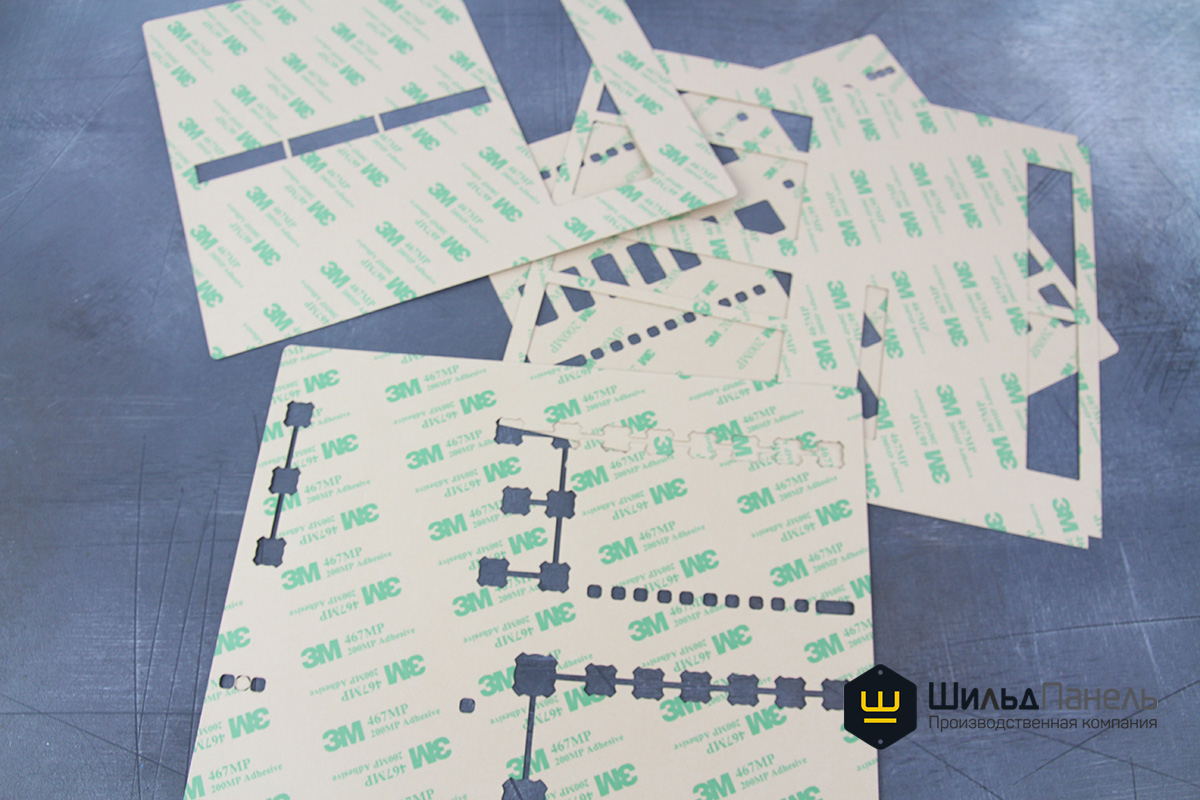

На лазерном ЧПУ-станке нарезали клеевые слои, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

Изготовление основания-0

Изготовление основания

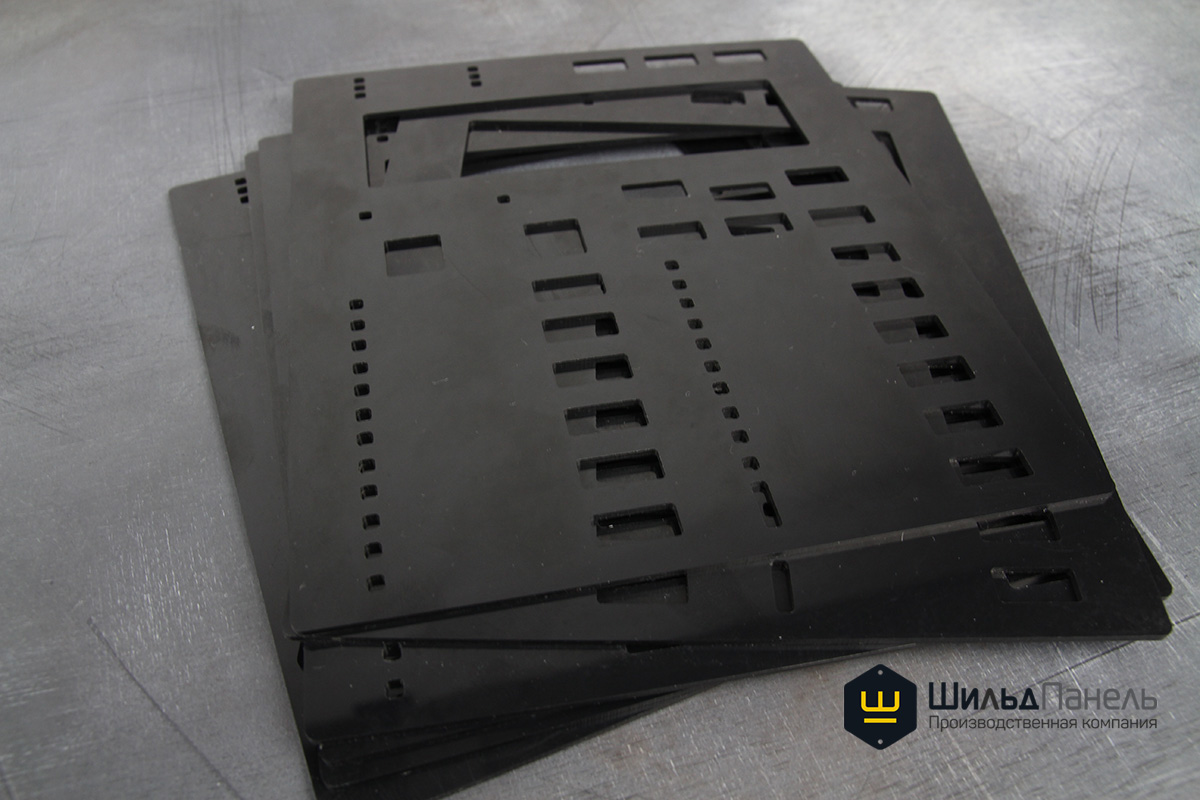

Из 2.0 мм черного полистирола на ЧПУ-фрезерном станке изготовили панель, которая будет служить жестким основанием для клавиатуры.

Изготовление световодов-толкателей-0

Изготовление световодов-толкателей

Из 2.0 мм прозрачного акрила изготовили специальные световоды толкатели для кнопок.

Сборка и SMD-монтаж-0
Сборка и SMD-монтаж-1

Сборка и SMD-монтаж

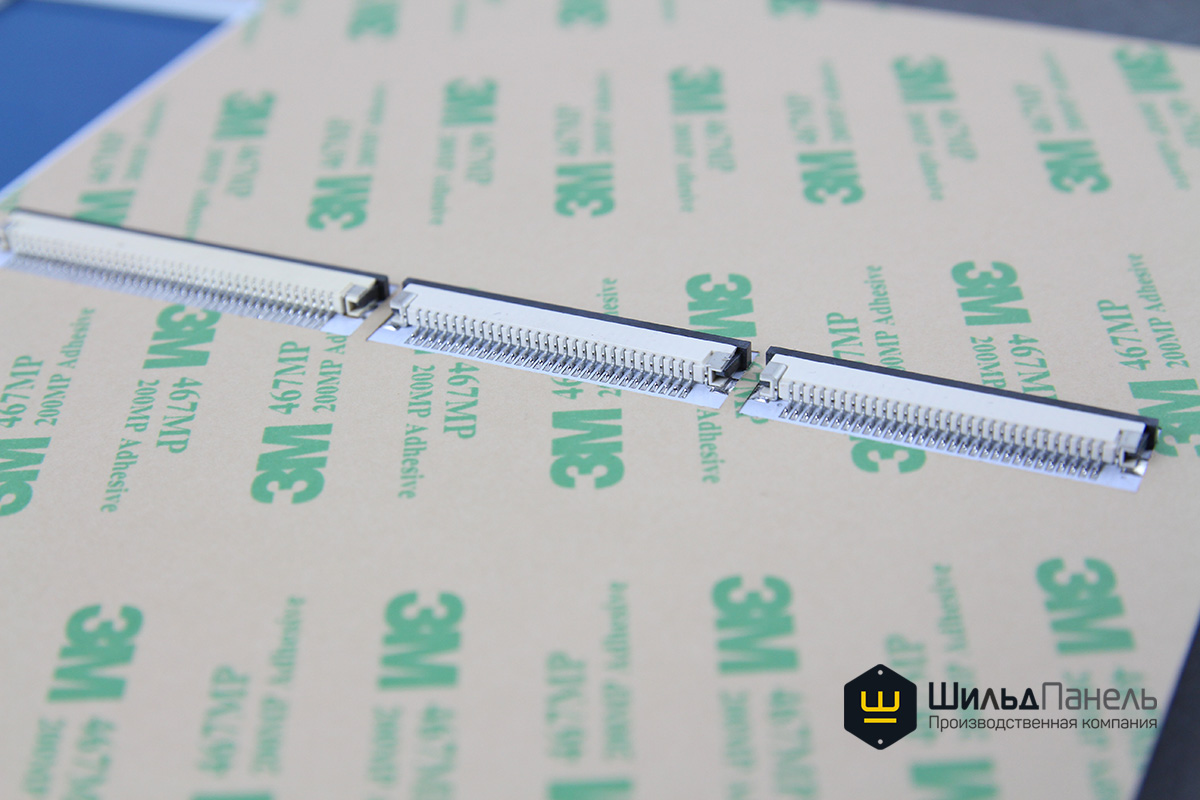

На печатную плату выполнили пайку светодиодов и разъемы для шлейфа FPC 30 pin

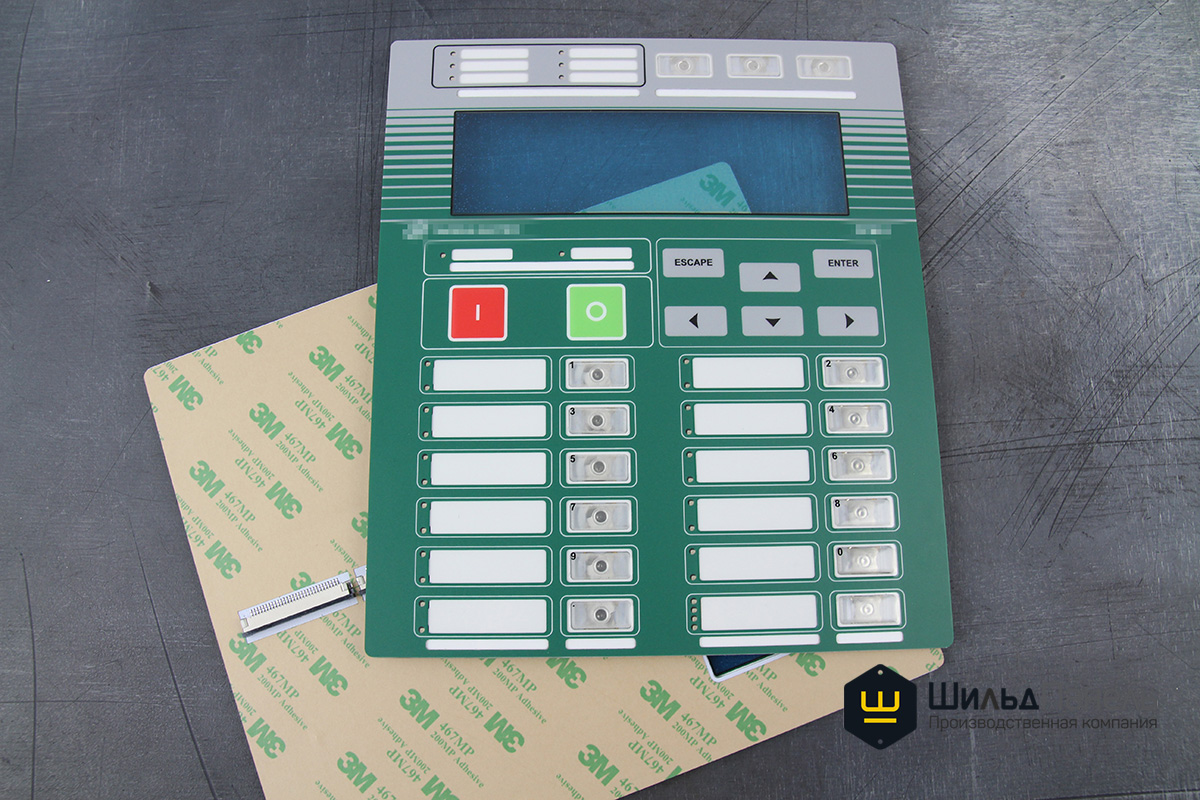

На участке сборки собрали слои панели управления в единое изделие. Проверили работоспособность электрики и светодиодов.
