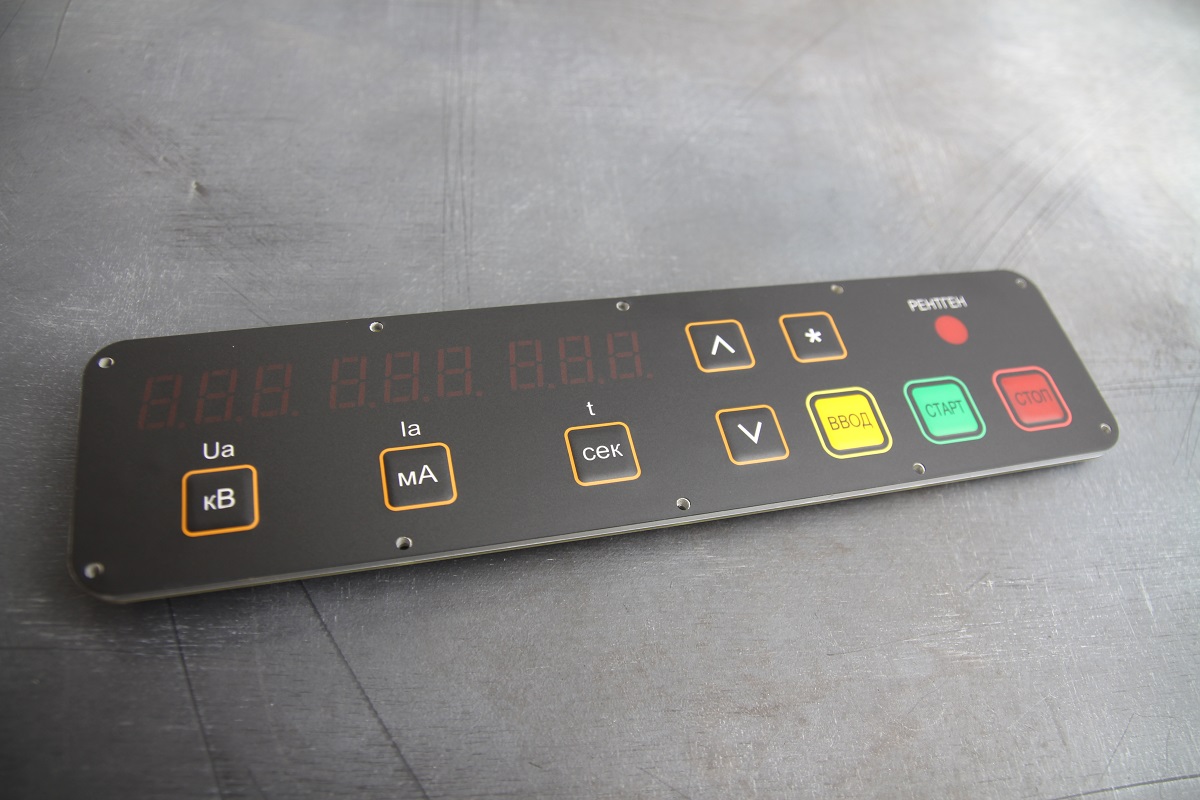

Приборная панель с встроенными семисегментными индикаторами

Приборная панель с встроенными семисегментными индикаторами

Используемые материалы:
Лавсан F150, клей 3М 7953, сырой алюминий 3.0 мм Д16АТ, 3.0 мм прозрачный акрил, печатная плата, световоды, металлические мембраны d12,2 (усилие нажатия 350), шпильки FH-M3-10, потайной винт М2х4.

Технологии:
шелкография (лицевая пленочная панель), фрезеровка алюминия, фрезеровка акрила, лазерная резка, доработка печатной платы, шлифовка.

Для производственной компании, изготавливающей аппараты для неразрушающего контроля, мы изготовили обновленную приборную панель с пленочной клавиатурой на жестком основании.
Изготовление алюминиевой панели-0

Изготовление алюминиевой панели

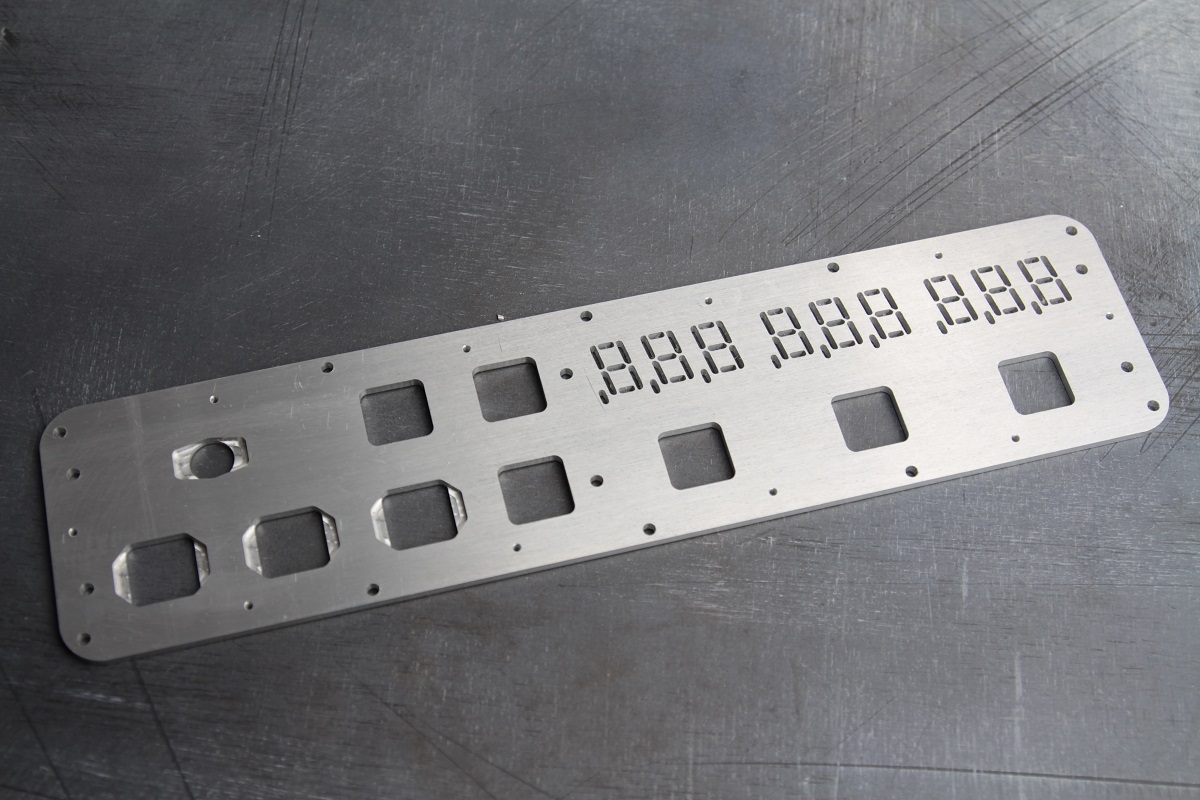

На ЧПУ-станке отфрезеровали 3.0 мм панель из алюминия. Посадочные места для 4 кнопок сделаны с выборкой 2 мм.

Изготовление толкателей-0

Изготовление толкателей

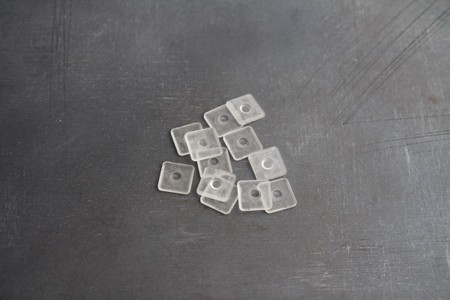

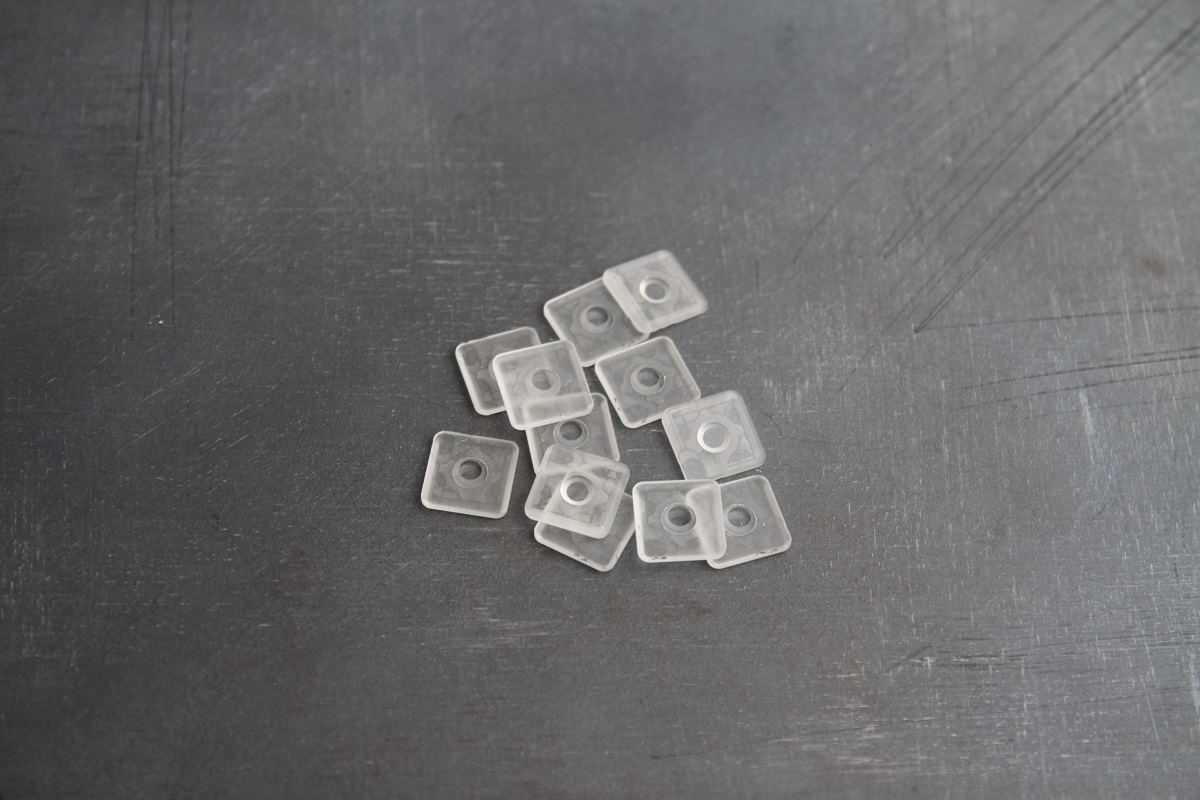

Из 3.0 мм прозрачного акрила сделали толкатели.

Установка метизов-0

Установка метизов

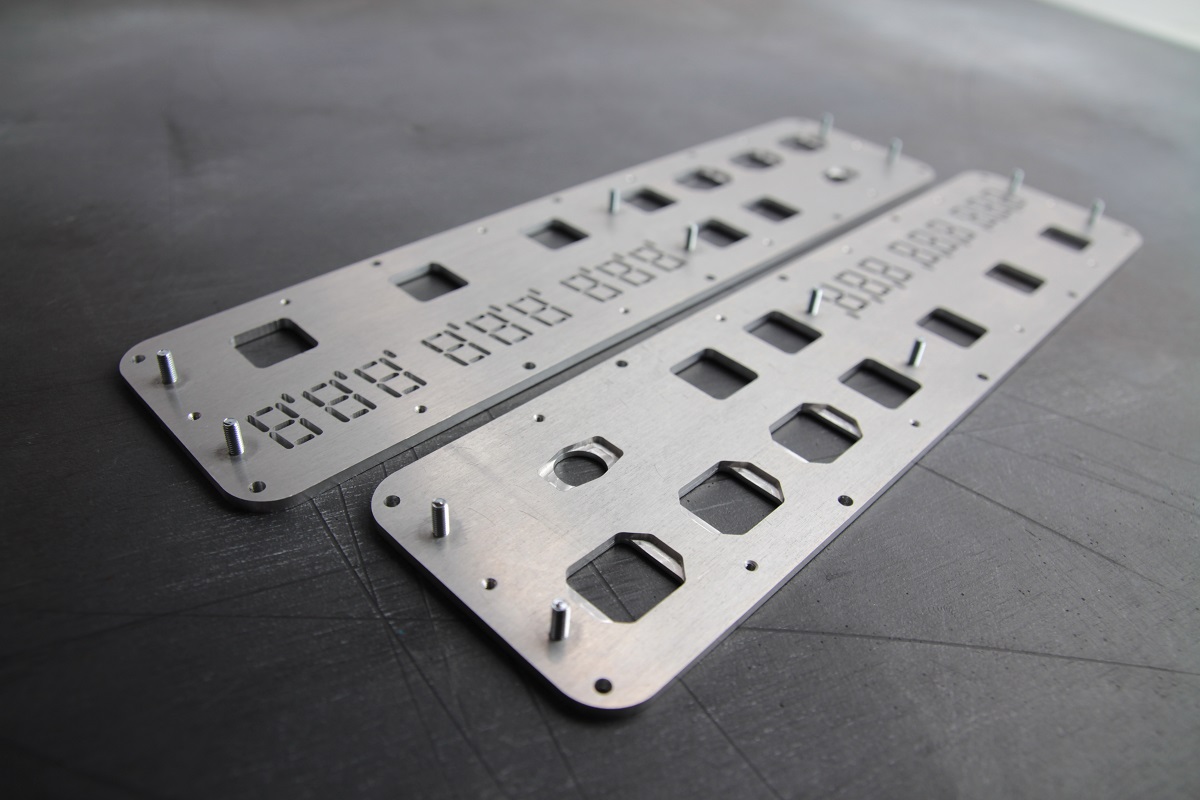

На алюминиевой панели запрессовали шпильки FH-M3-10 для крепления лицевой приборной панели к корпусу рентгеновского аппарата.

Шлифовка-0

Шлифовка

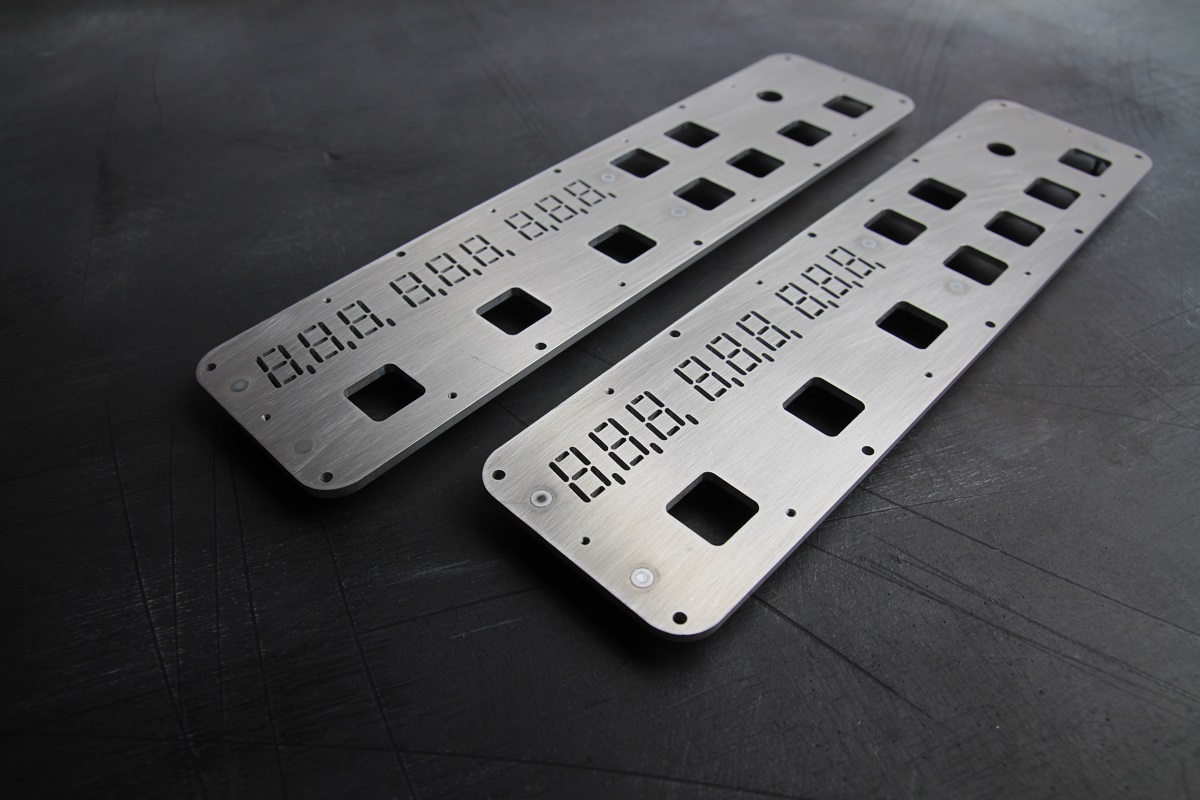

Отшлифовали лицевую сторону алюминиевой панели для повышения адгезионных качеств при соединении клеевым слоем алюминиевой панели с пленочной панелью.

Заливка компаундом окон циферблата-0

Заливка компаундом окон циферблата

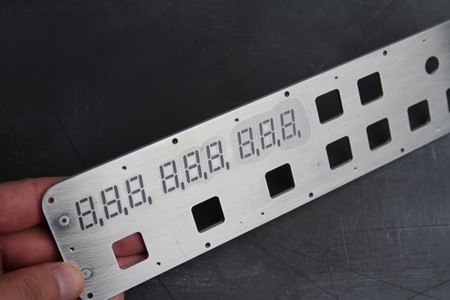

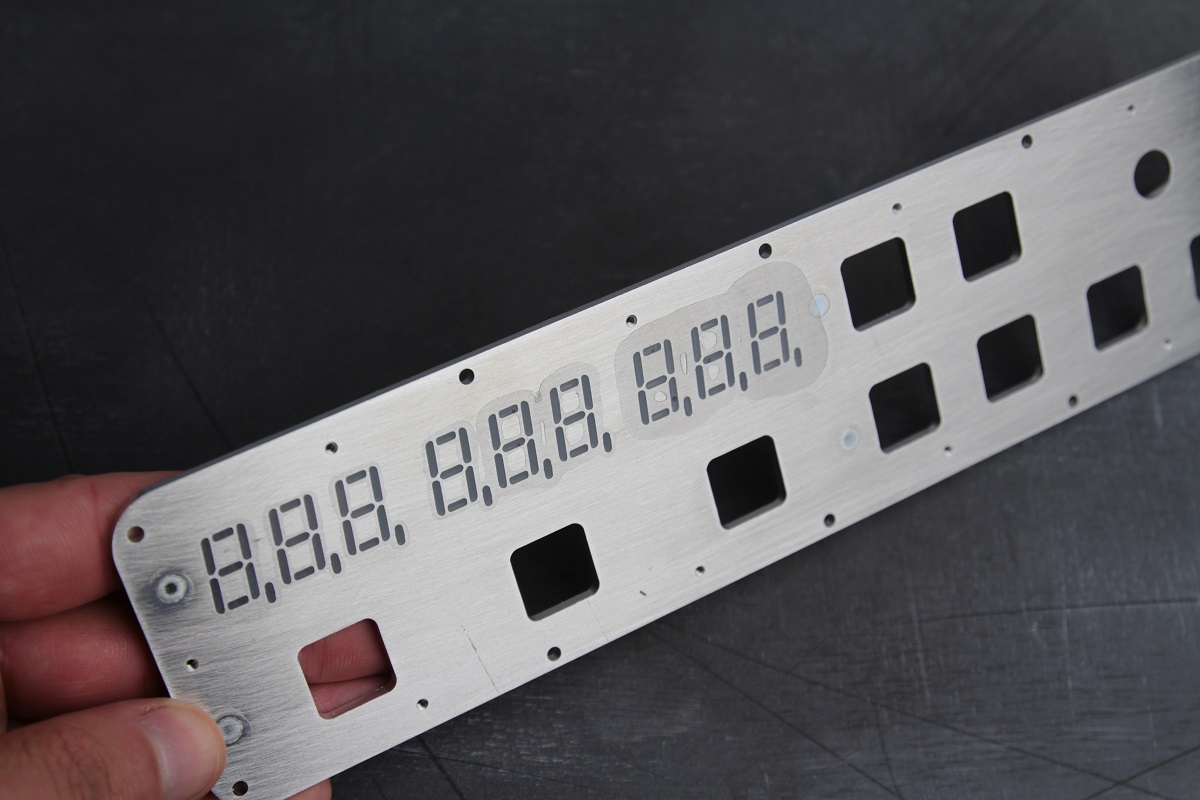

Отфрезерованные окна под циферблат залили специальным светорассеивающим компаундом. Излишки компаунда затем будут сняты и отшлифованы.

Изготовление лицевой пленочной панели-0

Изготовление лицевой пленочной панели

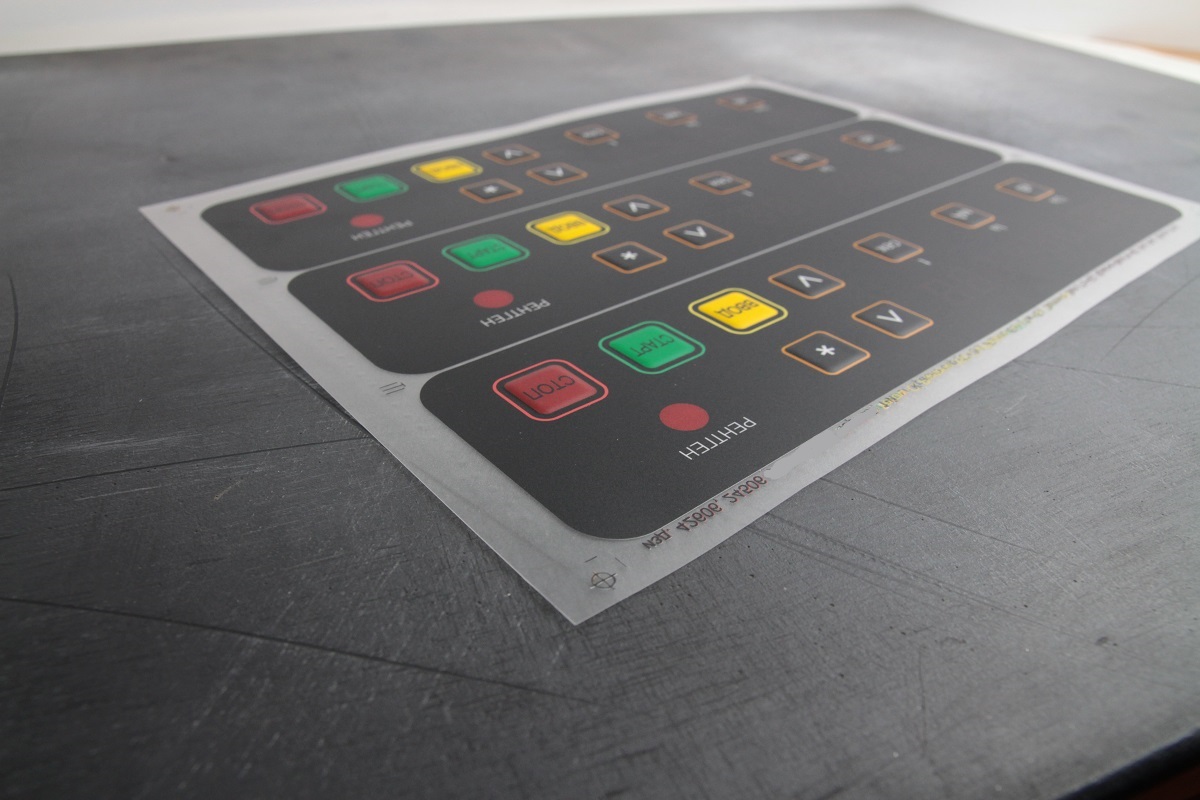

На участке шелкографии из матового лавсана F150 в 6 цветов сделали лицевую пленочную панель. Выполнили термо-вакуумную формовку кнопок.

Доработка печатной платы-0

Доработка печатной платы

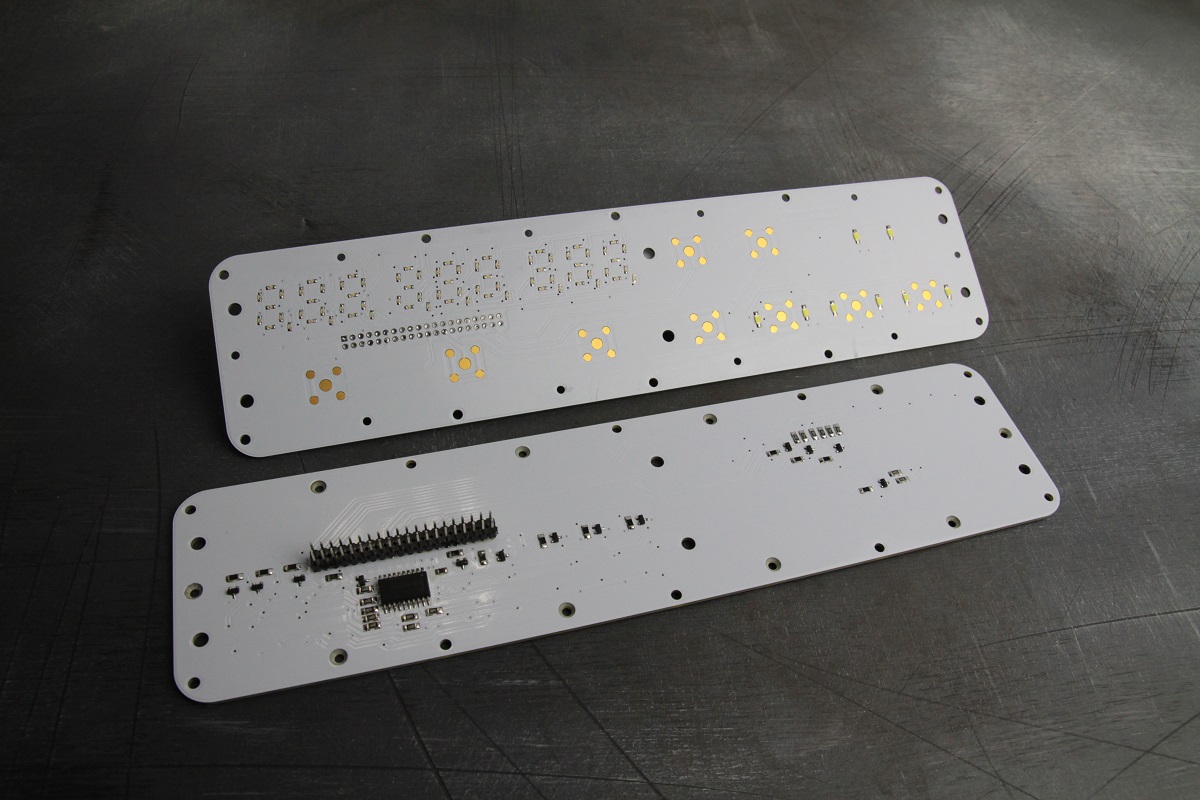

На ранее заказанных печатных платах выполнили напайку резисторов и светодиодов.

Сборка изделия, ОТК, доставка-0

Сборка изделия, ОТК, доставка

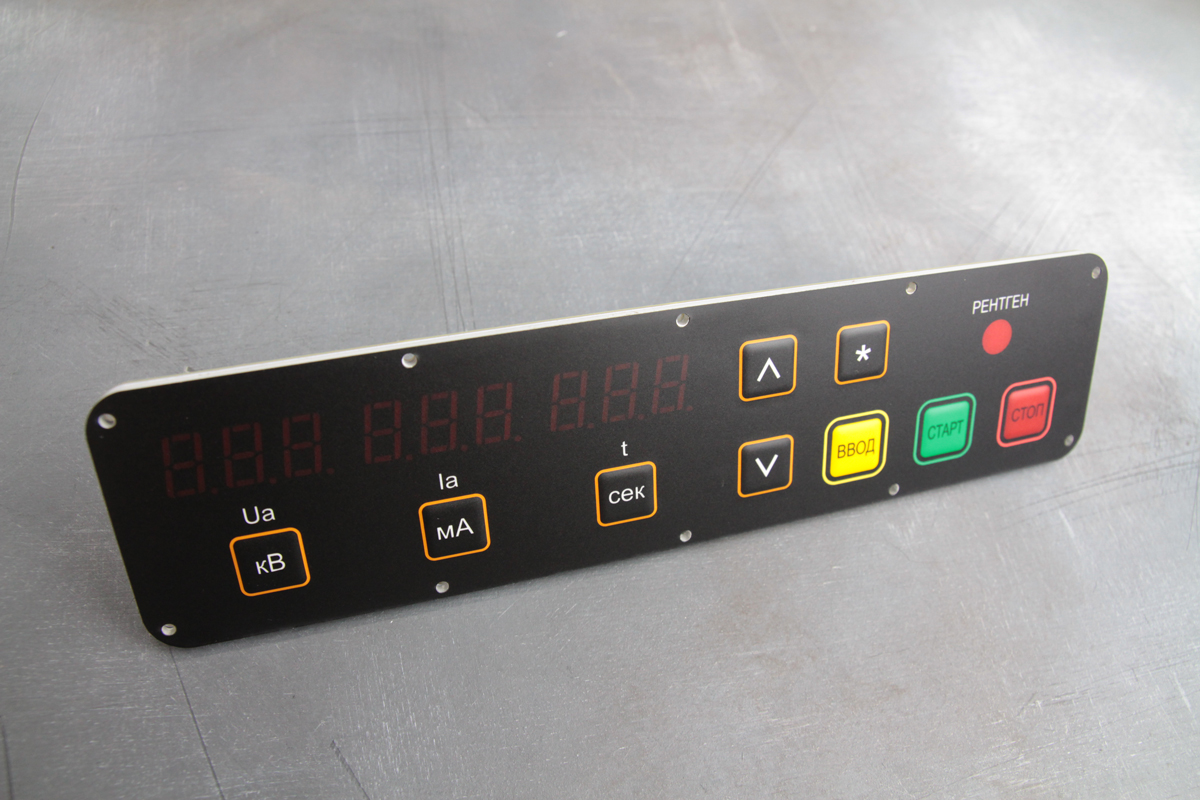

С помощью безосновного клея 3М 7953 собрали алюминиевое основание приборной панели и лицевую пленочную панель. С внутренней стороны  панель (с прокладкой из отражателя) соединили клеем 3М 7959 с печатной платой. Панель вместе с толкателями и платой собрали на потайной винт М2х4. Проверили работоспособность электрики и светодиодов.

На ОТК провели контроль и соответствиеТЗ. Упаковали в воздушно-пузырьковую пленку. Пробный экземпляр приборной панели доставлен за 22 дня.
