Qwerty-клавиатура (пленочно-мембранная) на печатной плате

Qwerty-клавиатура (пленочно-мембранная) на печатной плате

Используемые материалы:
Лавсан V200, клеи 3М 7953, ПЭТ-пленка, печатная плата, мембраны 12 мм (усилие 280 гр.).

Технологии:
шелкография, печатная электроника, SMD-монтаж.

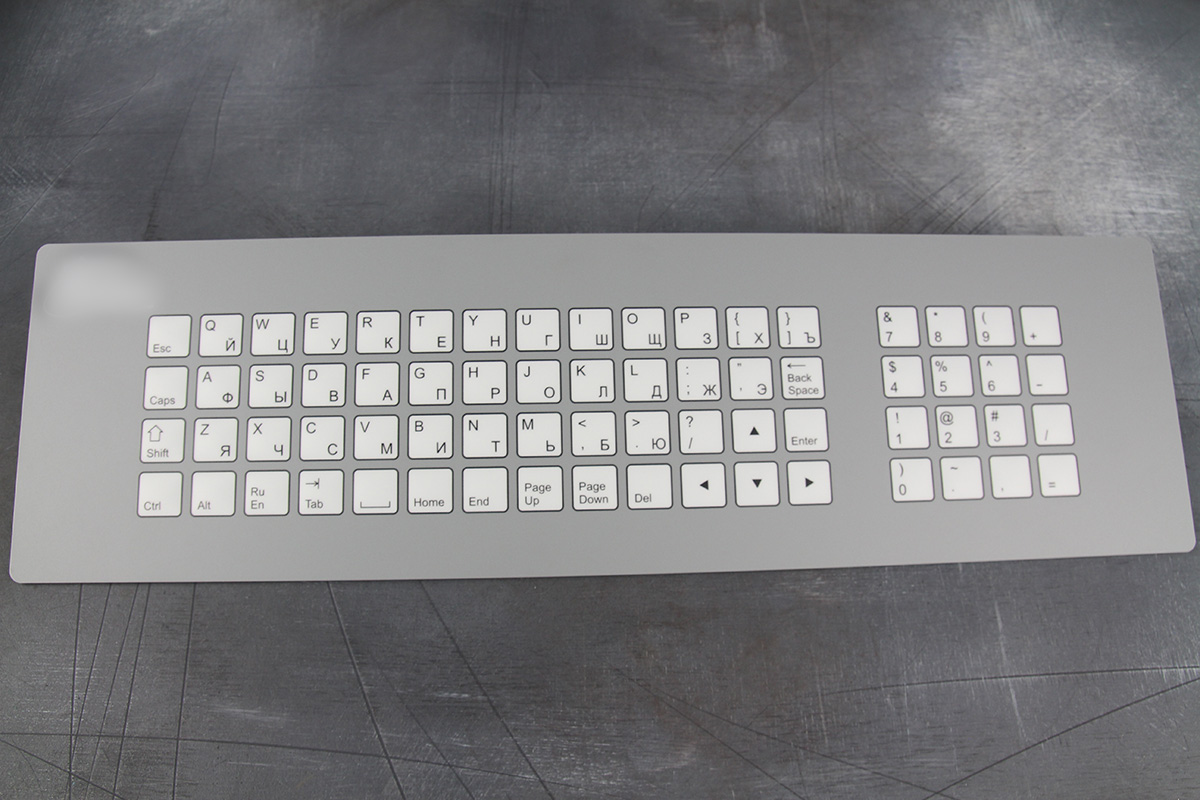

Для Московского Государственного Технологического Университета мы изготовили qwerty-клавиатуру пленочную на печатной плате для управления блоком испытательного лабораторного оборудования.

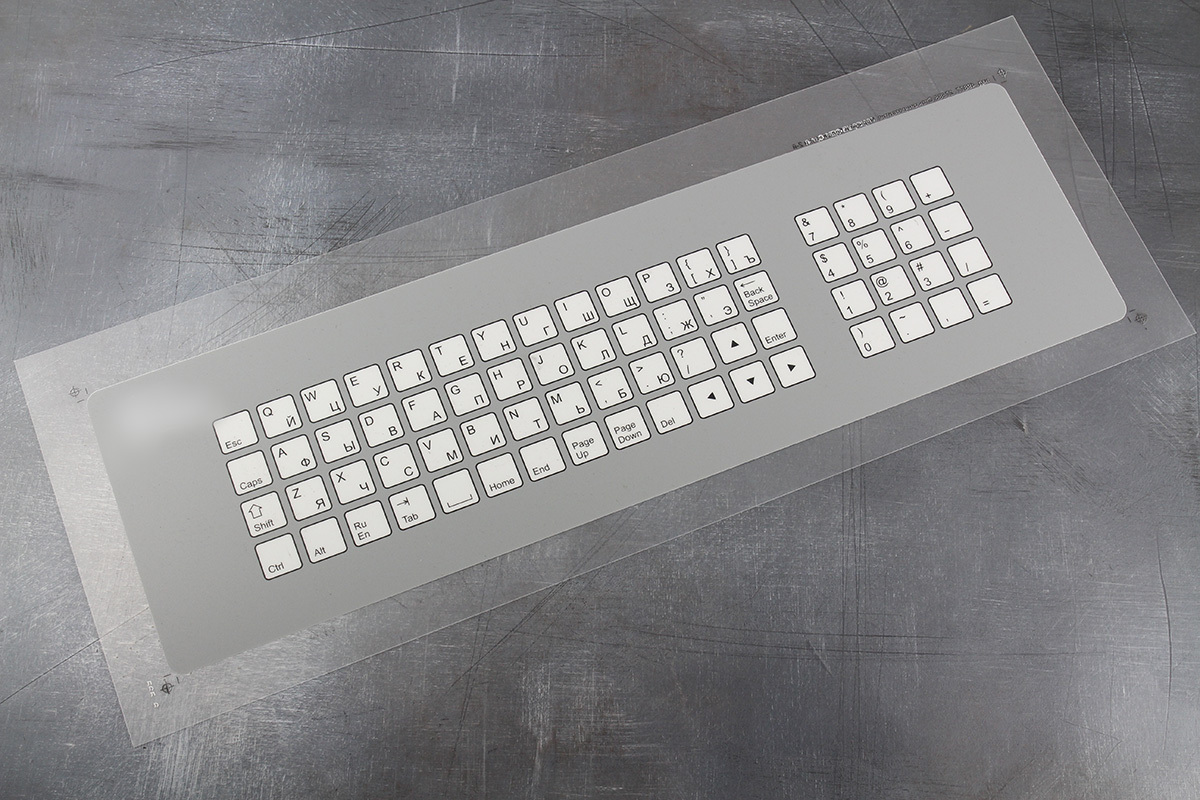

Изготовление лицевой пленочной панели-0

Изготовление лицевой пленочной панели

Методом шелкографии в 4 цвета на лавсане V200 изготовили пленочную лицевую панель.

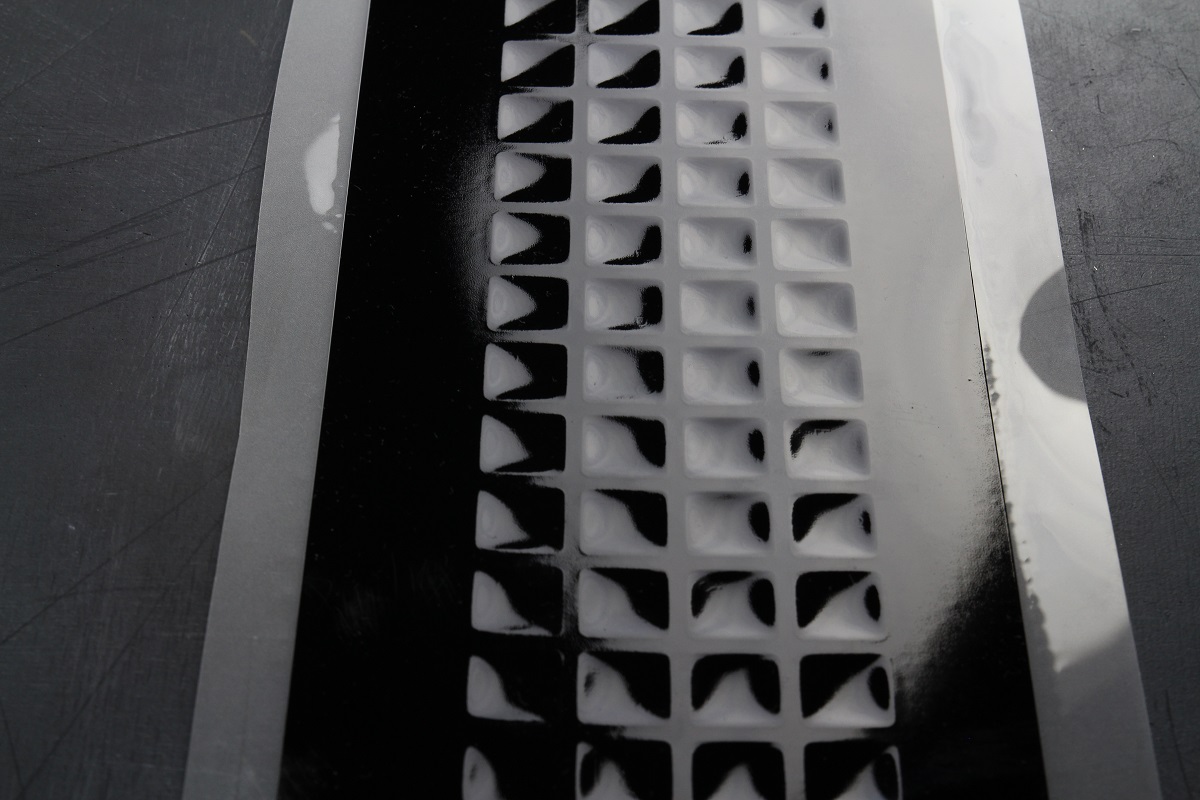

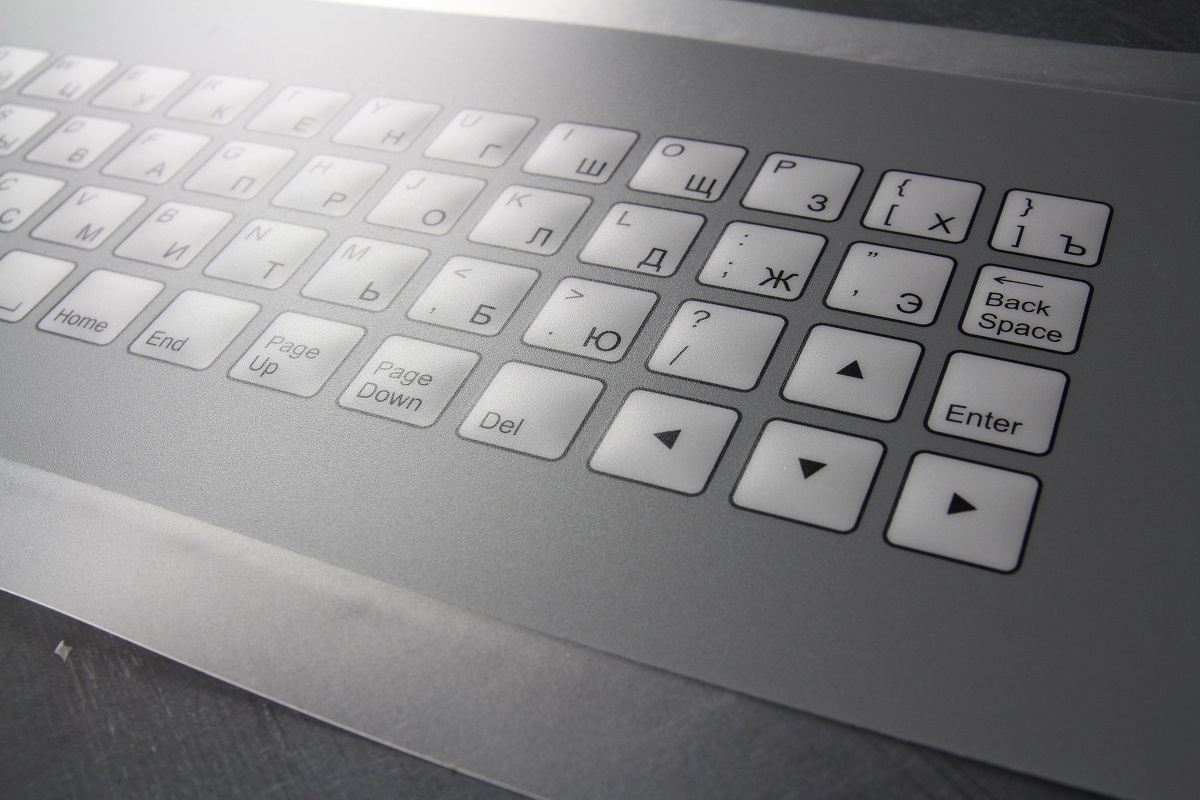

Формовка-0
Формовка-1
Формовка-2

Формовка

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая, “формовка”, “пуклевка”).

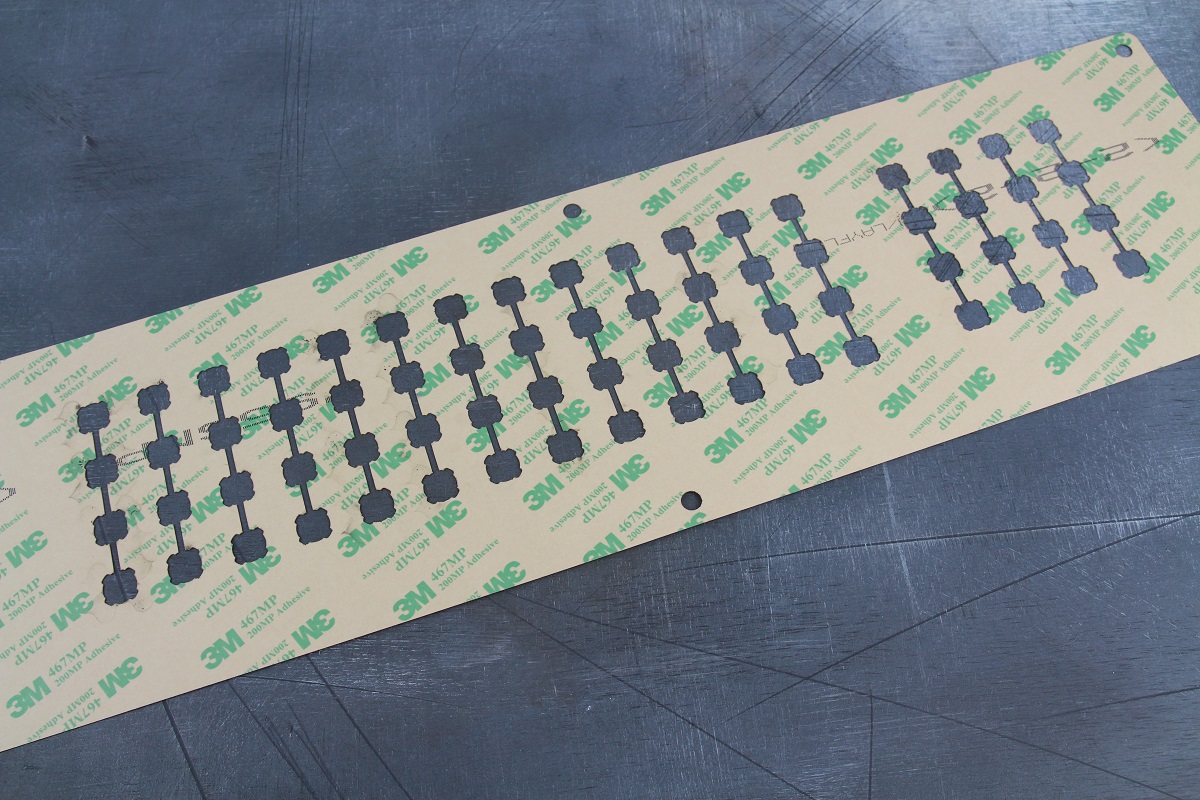

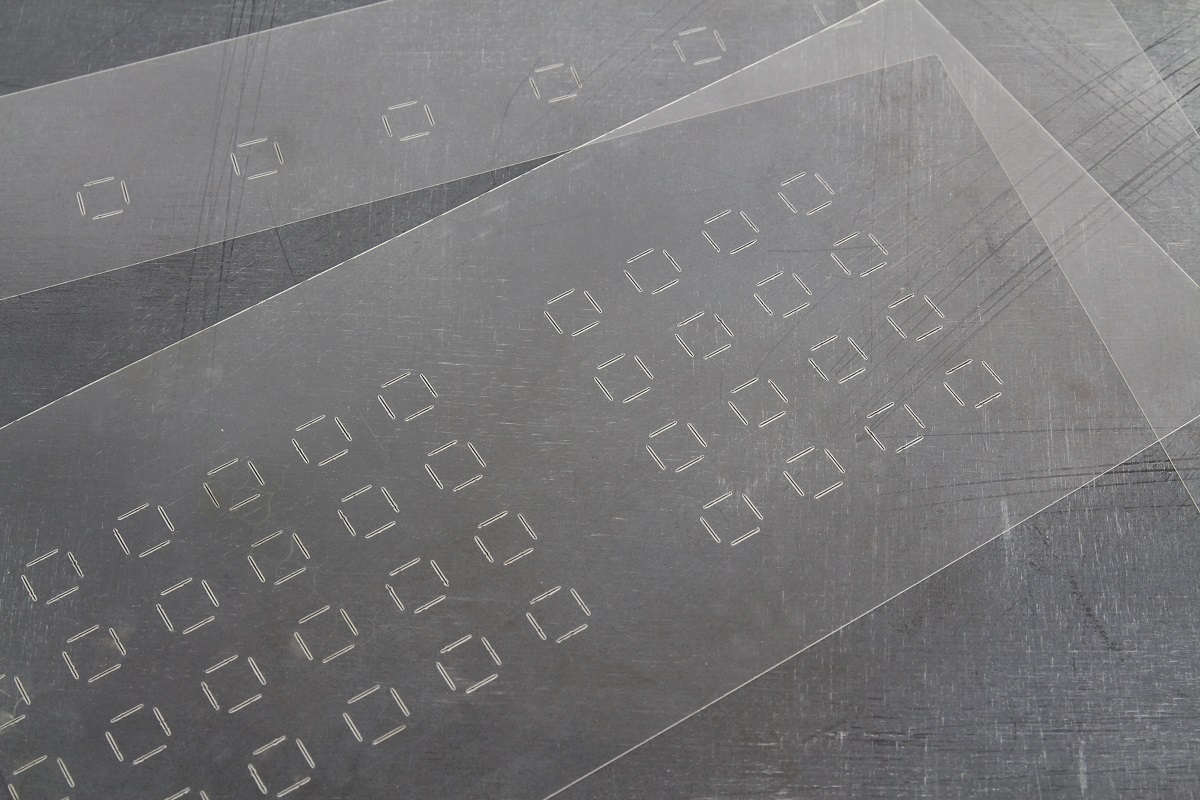

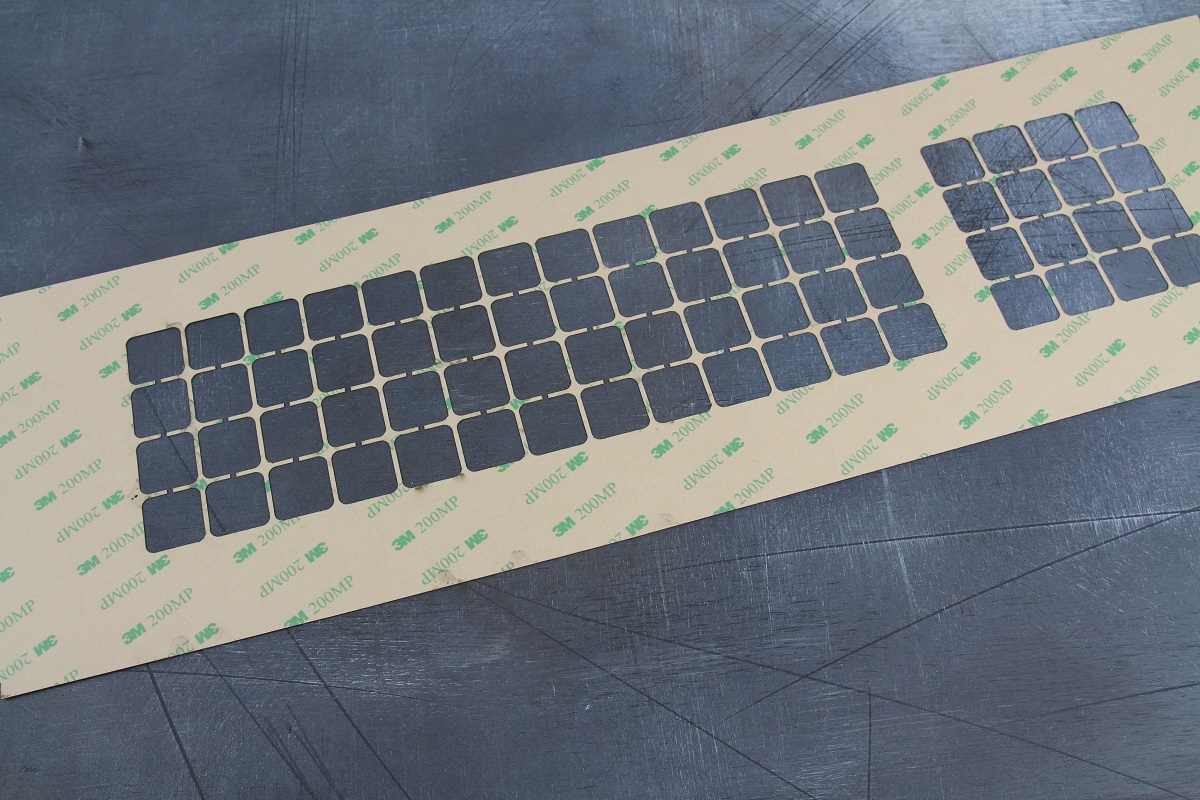

Нарезка клеев и прижимного слоя-0
Нарезка клеев и прижимного слоя-1
Нарезка клеев и прижимного слоя-2

Нарезка клеев и прижимного слоя

На лазерном ЧПУ-станке нарезали 2 вида клеевого слоя марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”, а также ПЭТ-пленку в качестве прижимного слоя для фиксации металлических мембран.

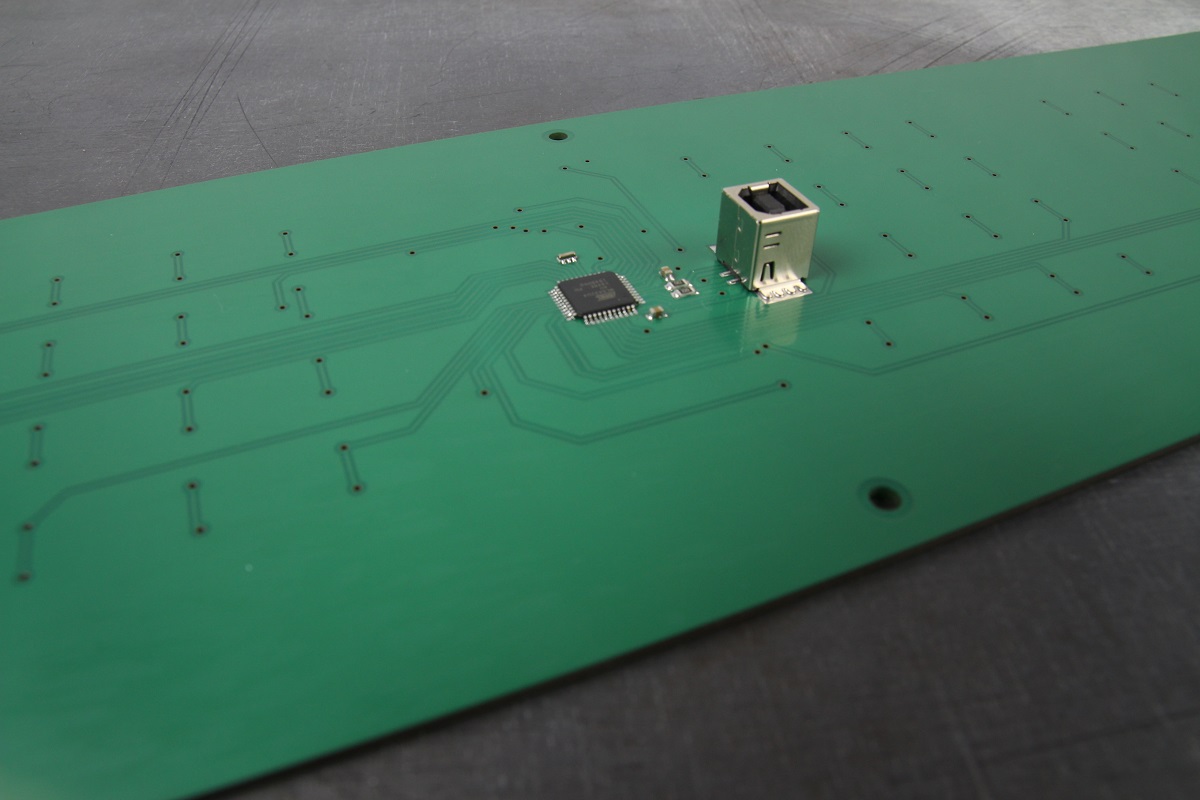

Разработка печатной платы-0

Разработка печатной платы

Спроектировали печатную плату. Установили SMD-компоненты. Написали прошивку для микроконтроллера.

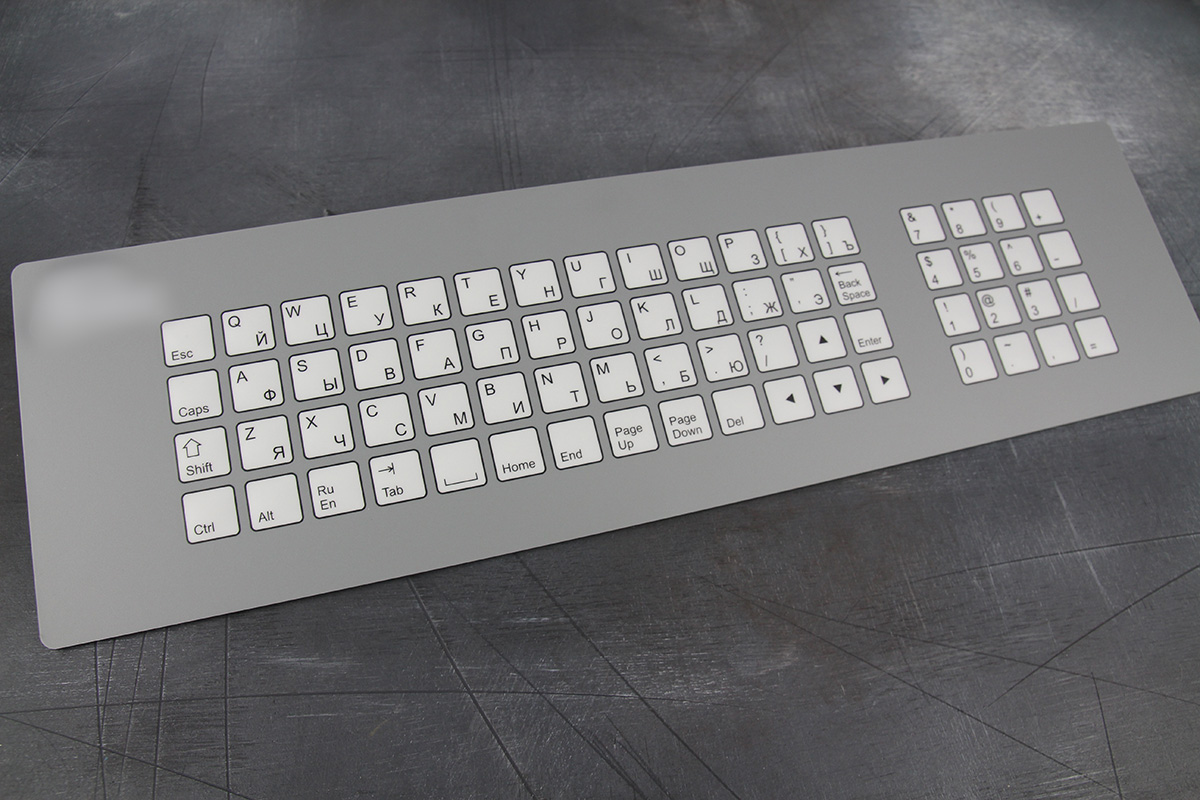

Сборка и ОТК-0

Сборка и ОТК

Собрали слои пленочной клавиатуры с печатной платой. Провели тестирование готового изделия. Упаковали в воздушно-пузырьковую пленку.

Заказчик получил свой заказ на следующий день в Москве.
