Разработка и изготовление сенсорной лицевой приборной панели
Используемые материалы:
Autotex Fine F150 - 150мкм, клеевые ленты марки Lohmann, печатная плата, 3.0 мм алюминий АМГ2М, 3.0 мм оргстекло, светодиоды, резисторы, сталь 1,5 мм, винты потайные М2х4.
Технологии:
шелкография, лазерная резка, фрезеровка пластика, фрезеровка алюминия, цинкование, SMD-монтаж.

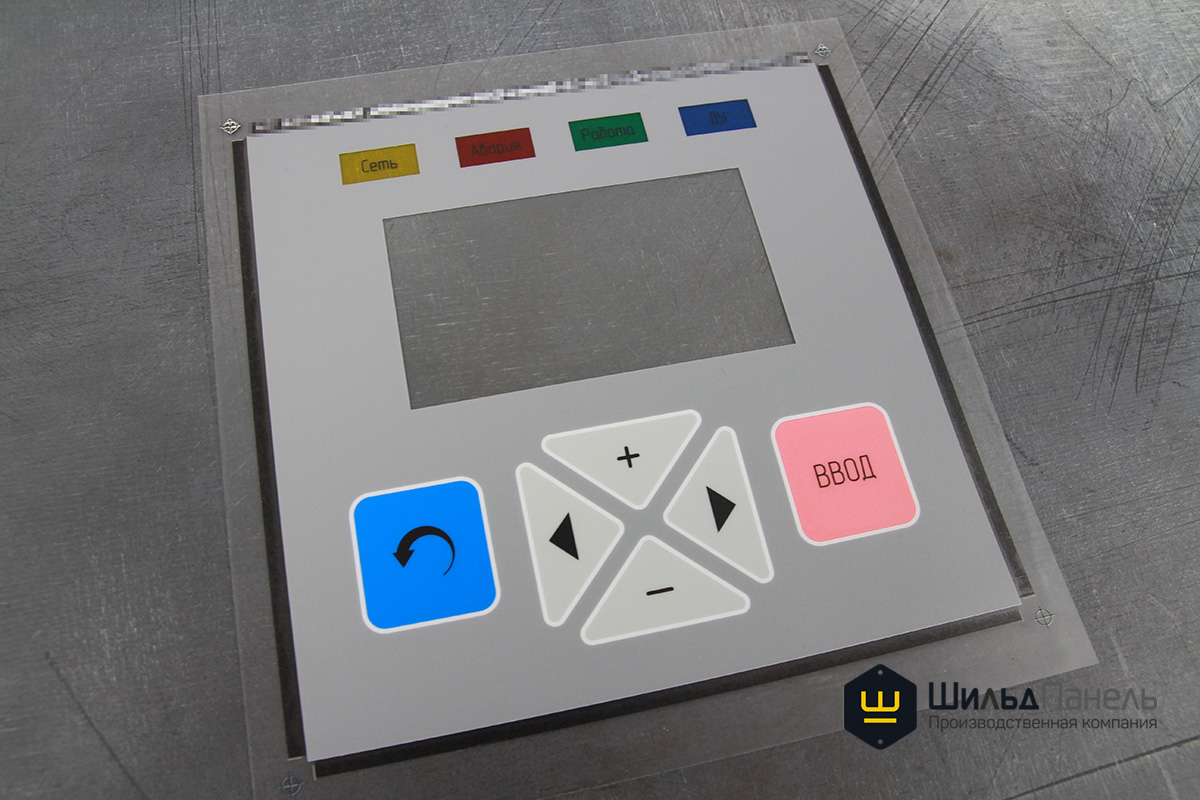

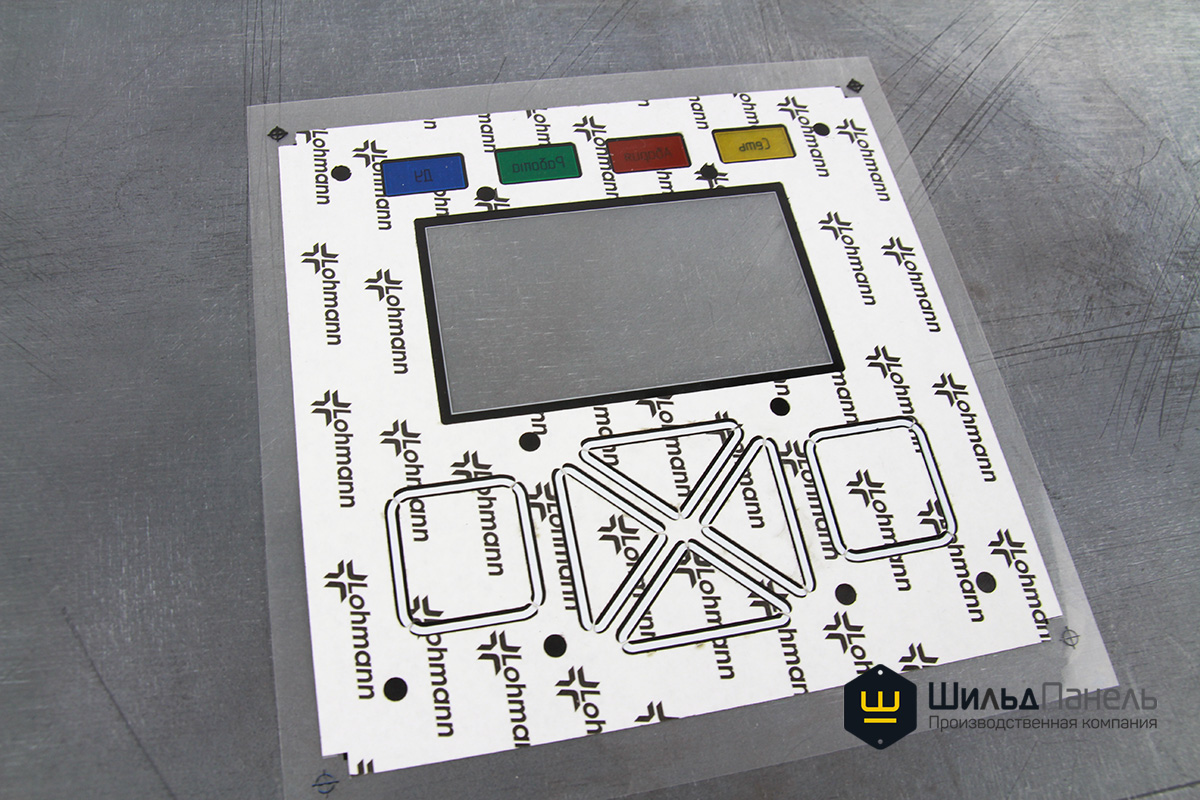

Изготовление лицевой пленочной панели
Методом шелкографии на лавсане F150 мкм изготовили пленочную лицевую панель.

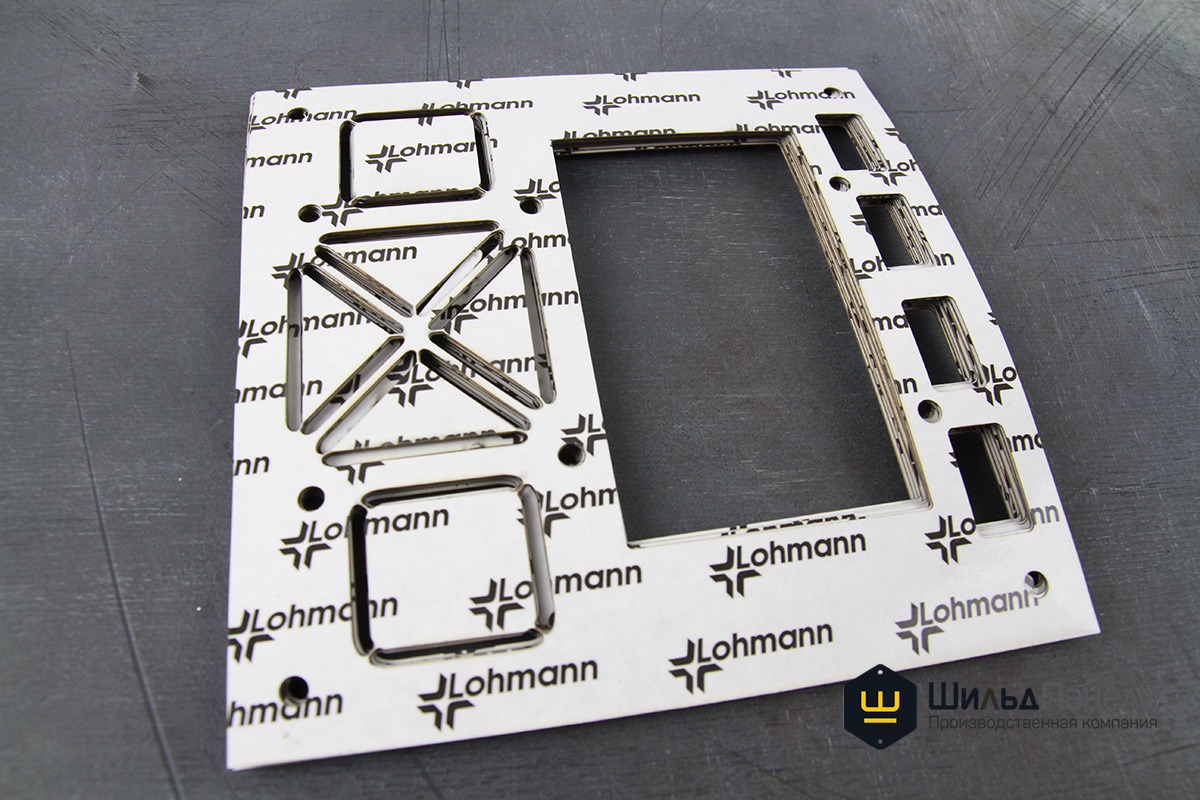

Нарезка клеевых слоев
На лазерном ЧПУ-станке нарезали клеевые слои, за счет которых будут соединяться слои панели между собой.

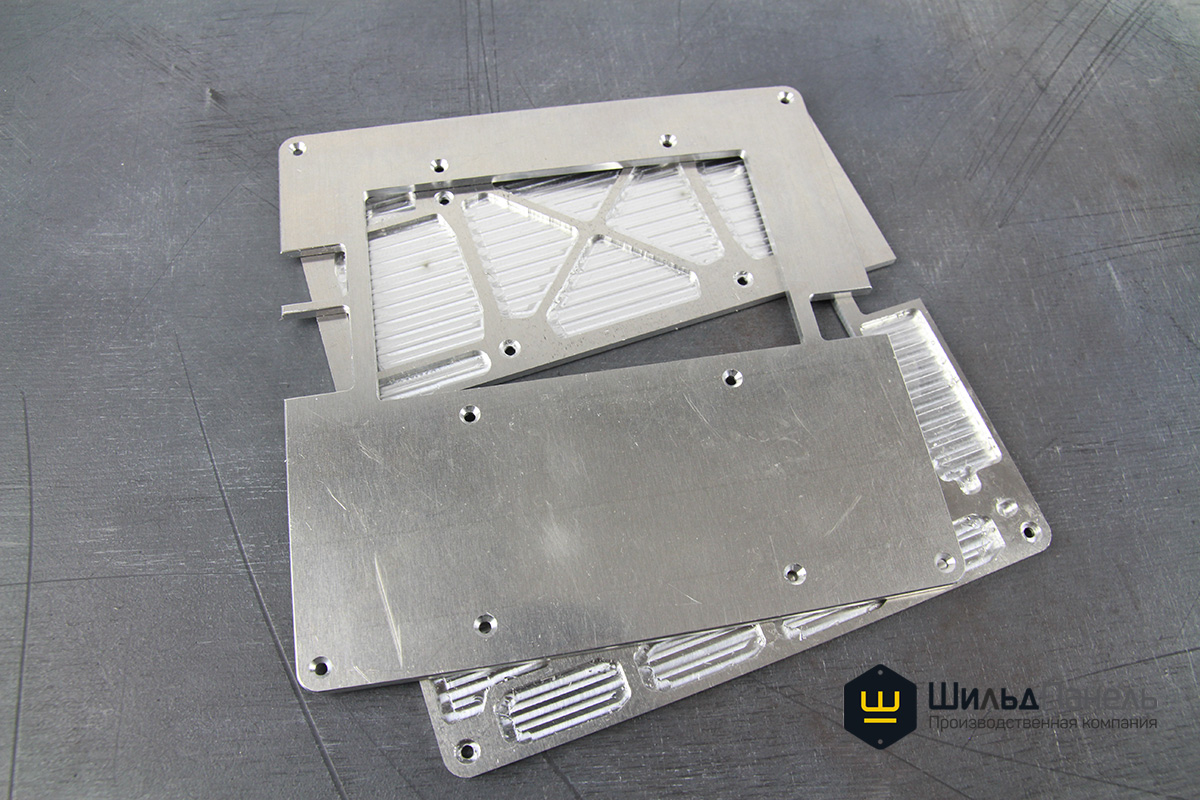

Изготовление металлических оснований
Из 3.0 мм алюминия АМГ2М на ЧПУ-фрезерном станке отфрезеровали 2 вида пластин - основание панели и прижимную планку.

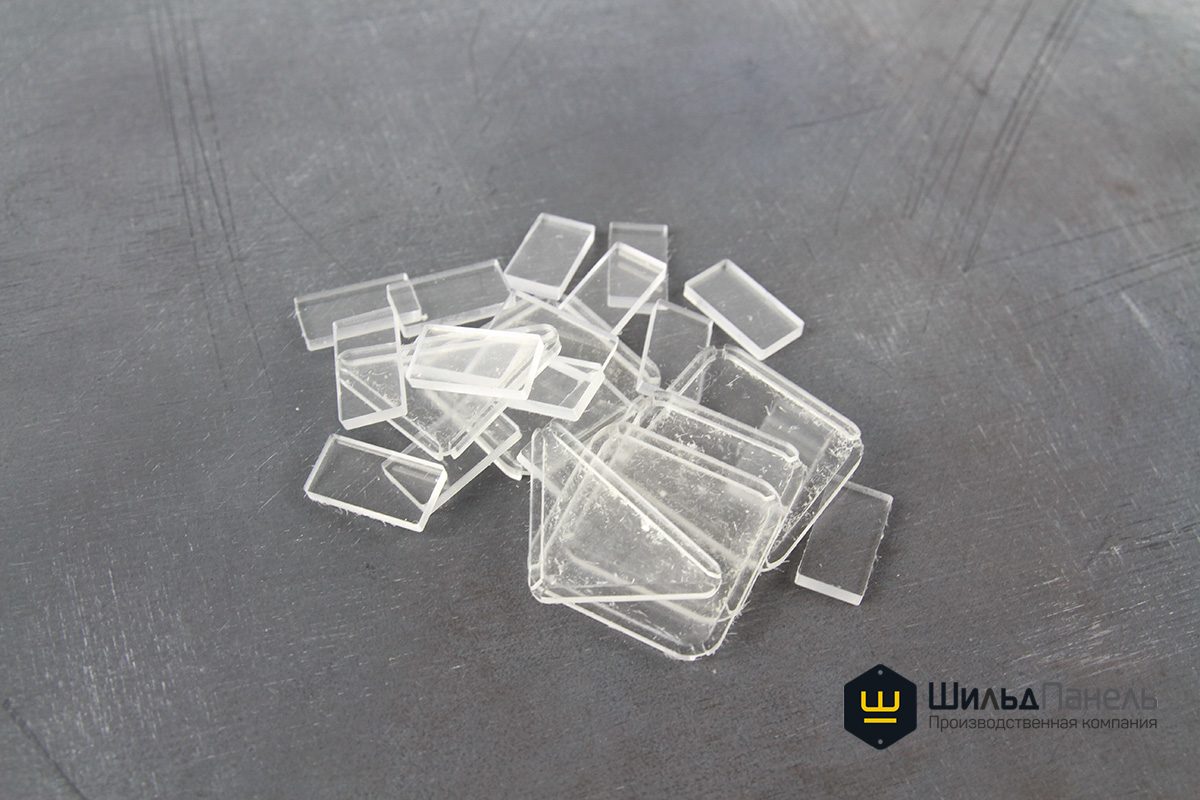

Изготовление световодов-толкателей
Из 3.0мм прозрачного оргстекла отфрезеровали световоды для кнопок.

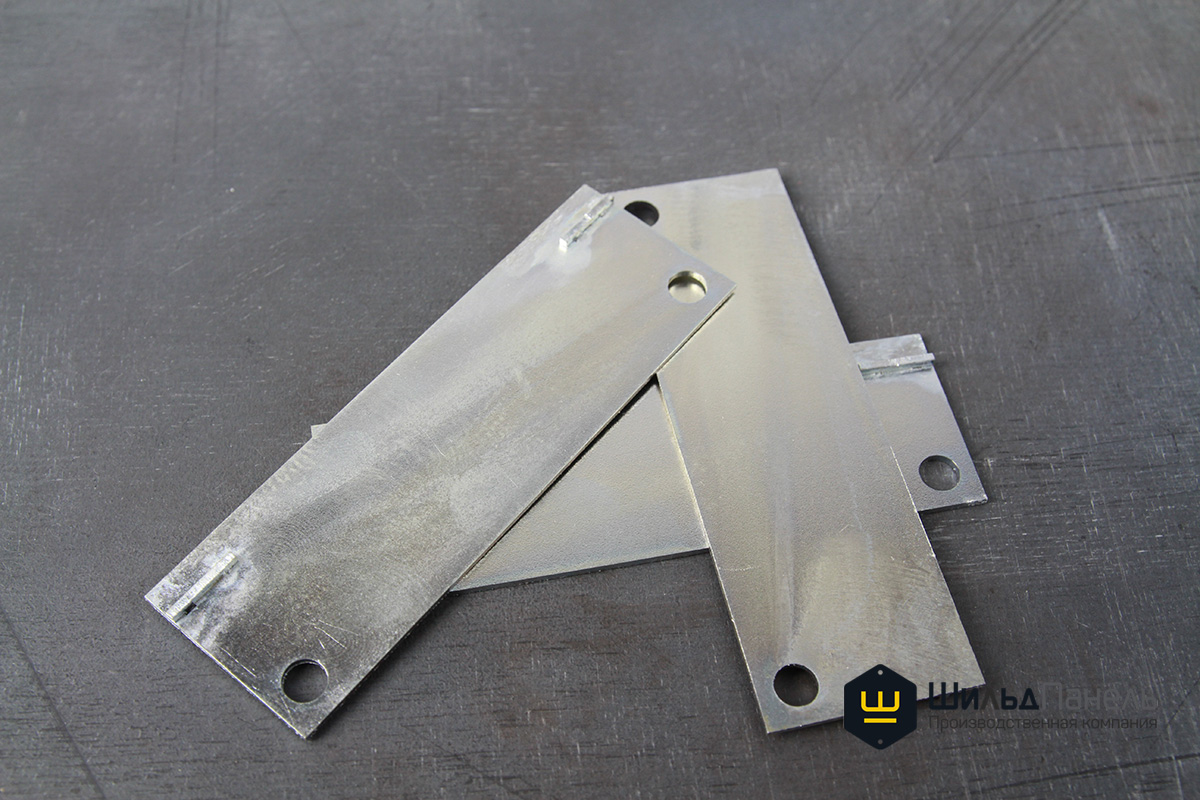

Изготовление прижимной пластины
Из стали 1,5 мм лазерной резкой прижимную пластину, которая служит фиксатором самой клавиатуры к обратной поверхности дверцы взрывозащищенного корпуса.

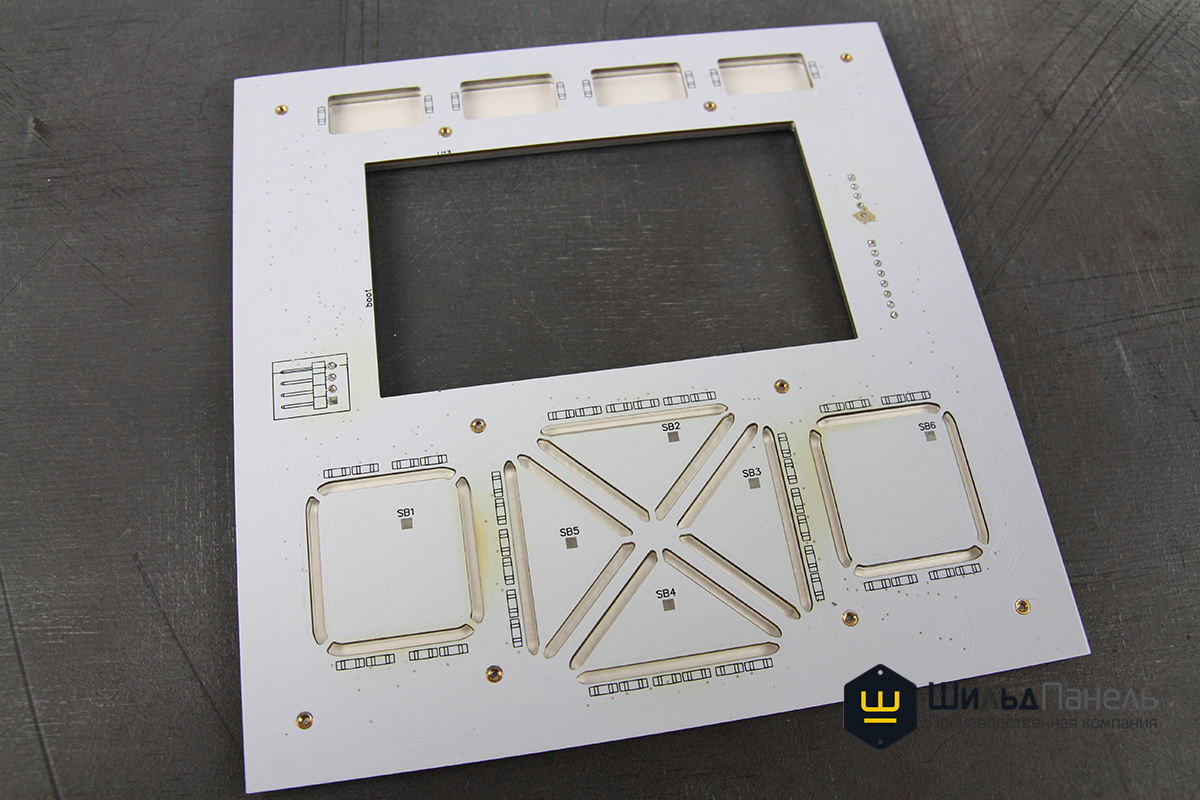

SMD-монтаж
На печатную плату выполнили пайку резисторов, светодиодов и разъемов, а также контроллера с последующим программированием.

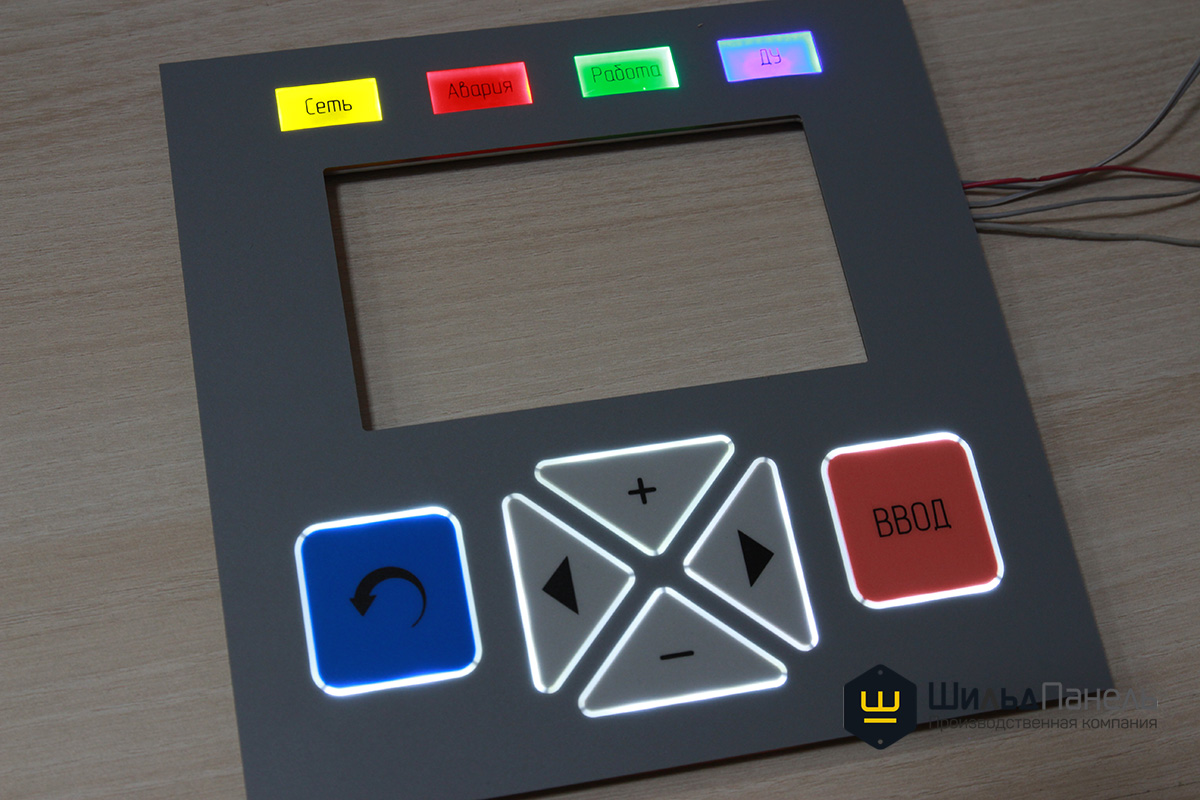

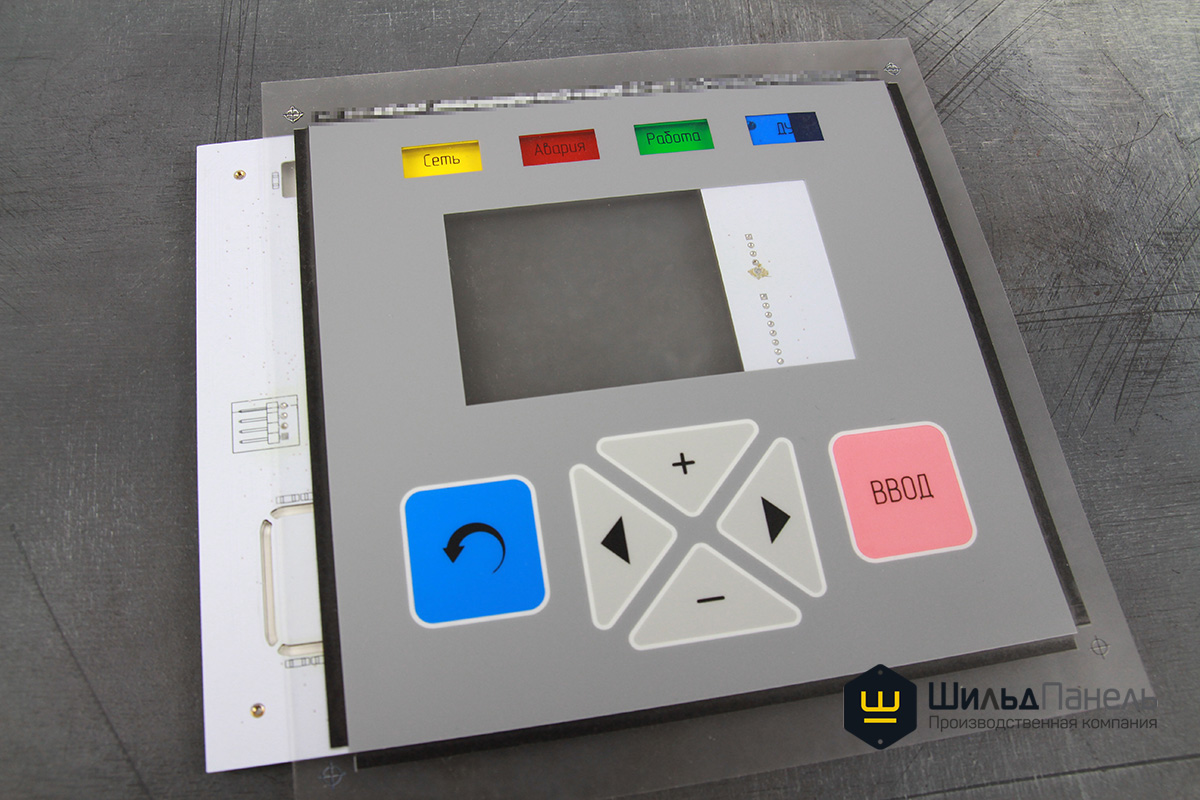

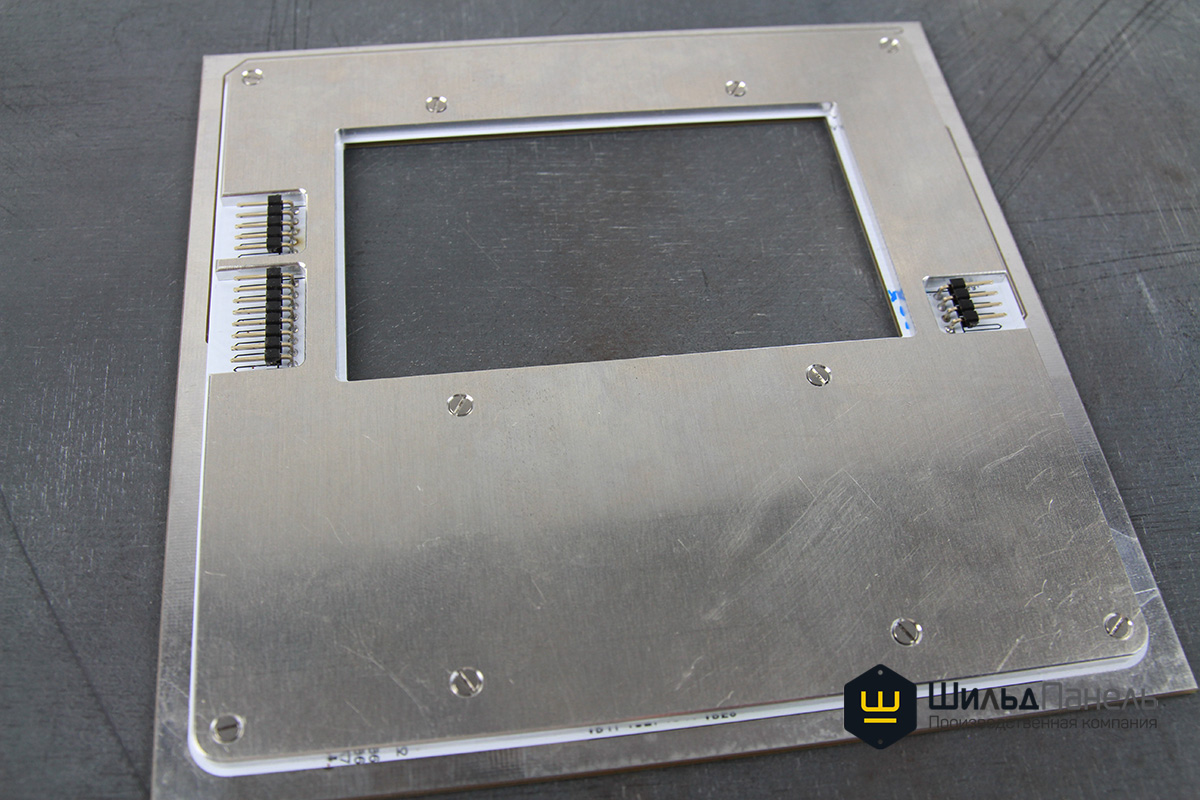

Сборка изделия
На участке сборки клеевыми слоями собрали готовое изделие. Протестировали работоспособность электрики и светодиодов. Передали на выходной контроль в отдел ОТК.
Заключение
Важнейшая роль в создании этого проекта принадлежит команде разработчиков, которые скрупулезно проводили тестирование и адаптацию работы клавиатуры в условиях сильных электромагнитных помех, что было заложено в техническое задание.
