Вызывная панель системы экстренной голосовой связи

Вызывная панель системы экстренной голосовой связи

Используемые материалы:
3.0 мм анодированный алюминий, шпильки запрессовочные CHA-M3-16 и CHA-M3-12, втулки приварные омедненные, 1.0 мм нержавеющая сталь, клей 3М 93010LE.

Технологии:
фрезеровка алюминия, прямая печать по анодированному алюминию, зенковка, запрессовка метизов, лазерная резка металла, конденсаторная сварка, сборка.

Для отечественного производителя систем связи и мониторинга мы изготавливаем лицевую вызывную панель системы экстренной голосовой связи.
Изготовление лицевой панели-0

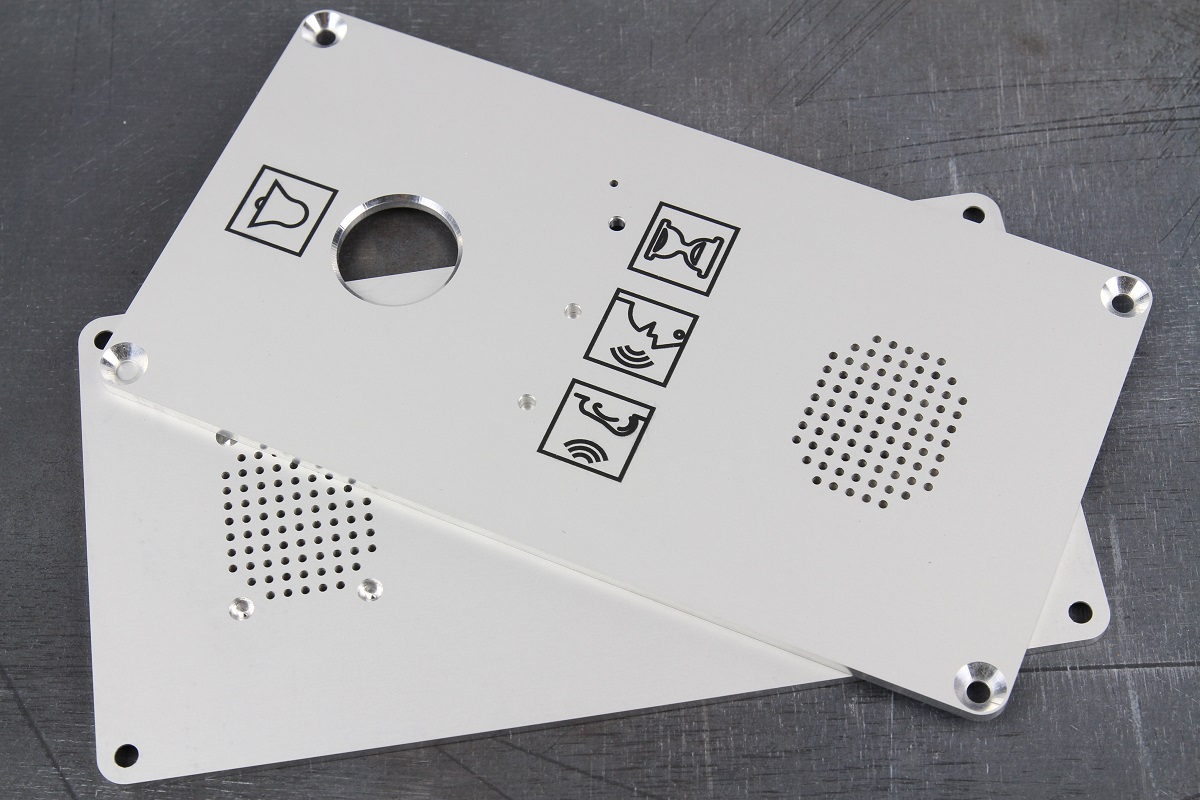

Изготовление лицевой панели

Методом прямой цифровой печати по открытым порам анодного слоя нанесли изображение на лицевую панель. В специальных ваннах “заварили” поры анодного слоя в хим.растворе для закрепления печати.

Из 3.0 мм анодированного алюминия на фрезерном ЧПУ-станке отфрезеровали лицевую панель вызывного устройства. Сделали зенковку отверстий и сняли фаску у отверстия для вызывной кнопки.

Установка метизов-0

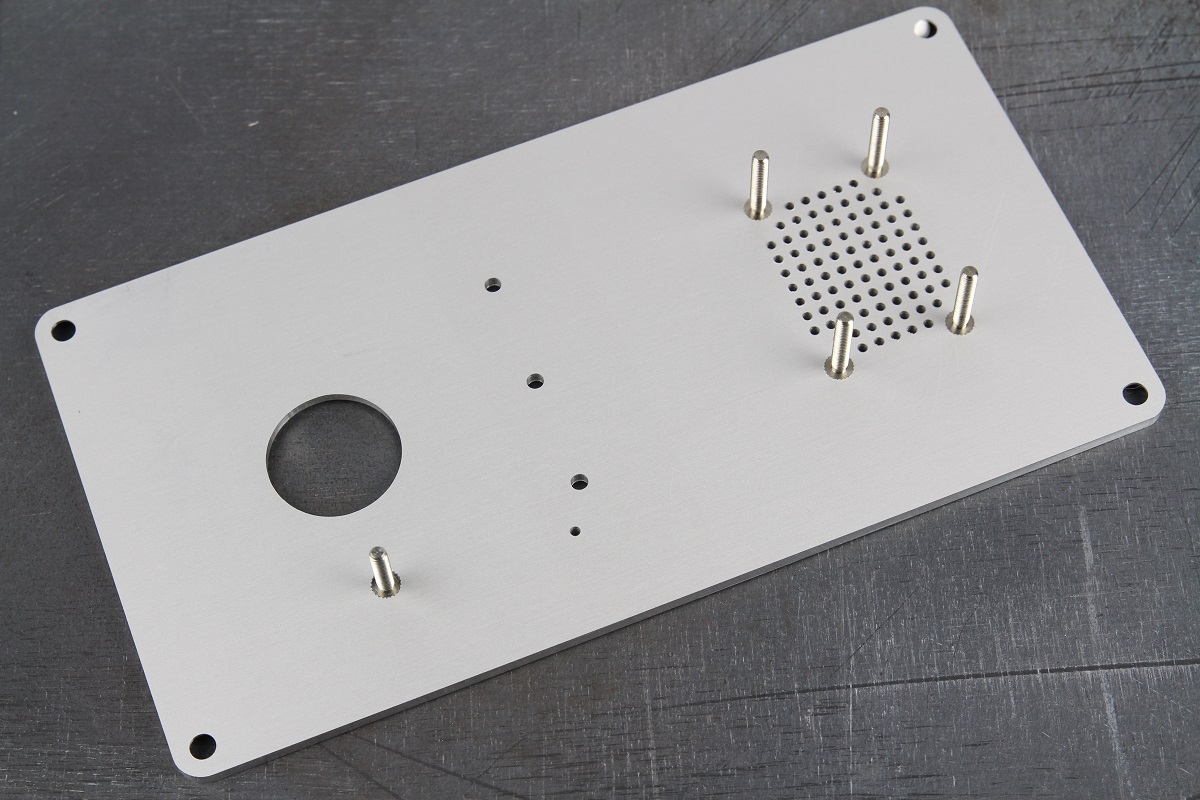

Установка метизов

С оборотной стороны лицевой панели из анодированного алюминия запрессовали шпильки CHA-M3-16 и CHA-M3-12.

Изготовление монтажной панели-0

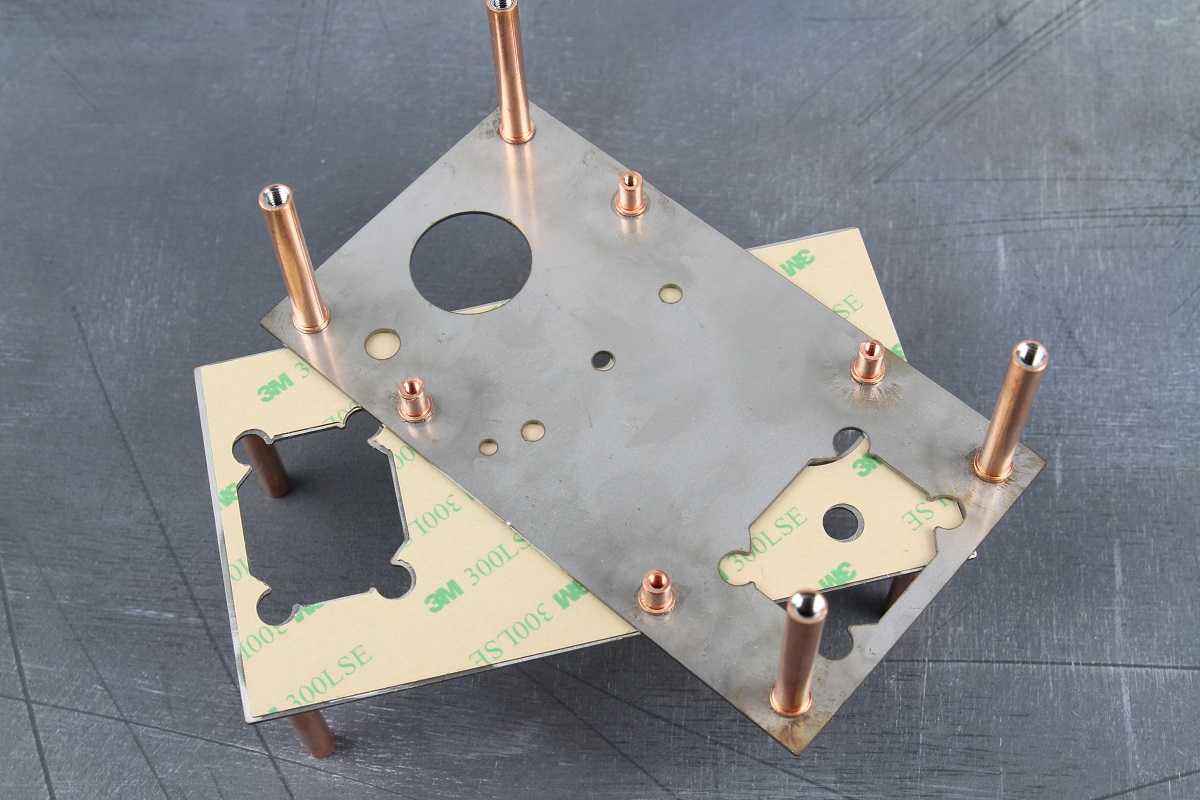

Изготовление монтажной панели

Лазерной резкой изготовили основание монтажной панели из 1.0 мм нержавеющей стали. При помощи конденсаторной сварки и прицелочного трафарета установили омедненные резьбовые втулки - М3х8 и М3х40. На монтажную панель нанесли клеевой слой 3М 93010LE, заранее нарезанный на ЧПУ-лазерном станке.

Монтаж лицевой и монтажной панели между собой-0

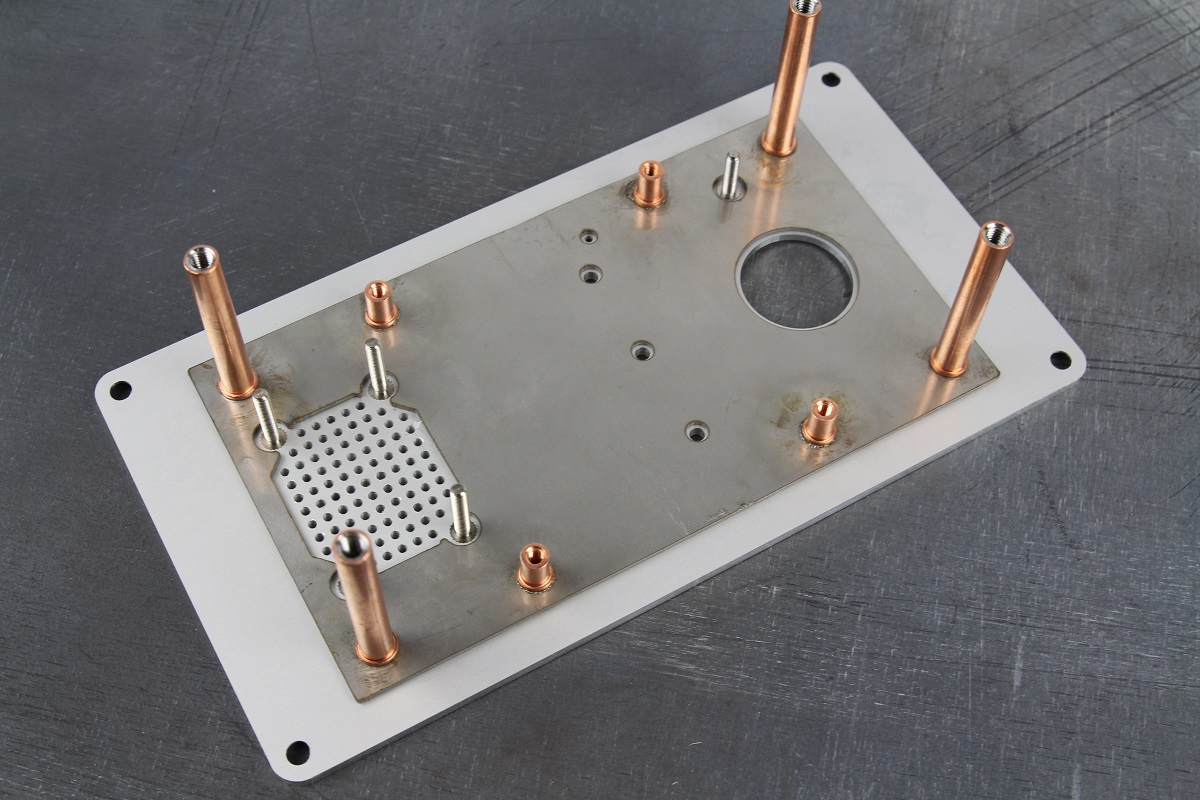

Монтаж лицевой и монтажной панели между собой

Соединили между собой монтажную панель из нержавеющей стали и лицевую панель из анодированного алюминия при помощи клеевого слоя и пресса.

Выходной контроль и доставка-0

Выходной контроль и доставка

На участке ОТК специалист провел выходной контроль качества готовых изделий. Передал на доставку. Заказчик получил продукцию через 2 дня.
