Гибкие пленочные клавиатуры на плате из полиимида


Изготавливаем клавиатуры, совмещающие динамическую гибкость

и привычные особенности печатных плат.

Разрабатываем все виды электрических схем, гибких печатных плат (ГПП)

на полиимиде Taiflex, Shengyi, Dupont Pyralux.

Минимальная сумма заказа 35000 рублей.

-0

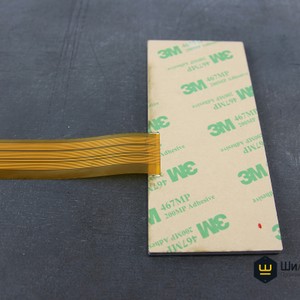

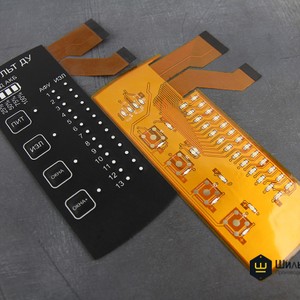

Разрабатываем и предлагаем полный цикл производства всей конструкции клавиатуры

-1

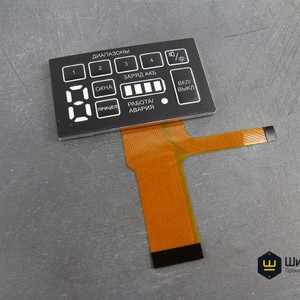

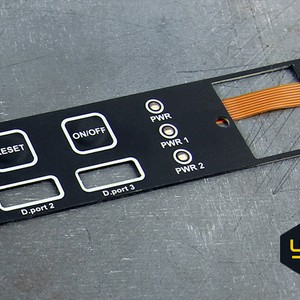

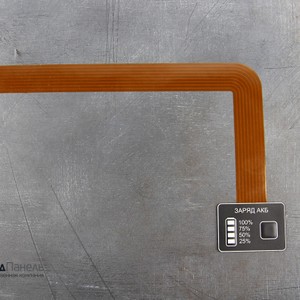

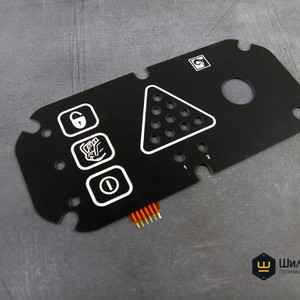

Полиимидные гибкие платы актуальны для клавиатур малой площади, требующих плотной компоновки электрики

-2

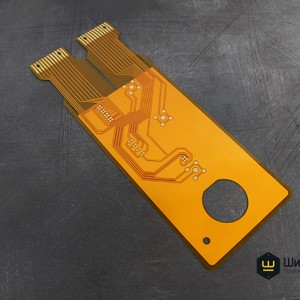

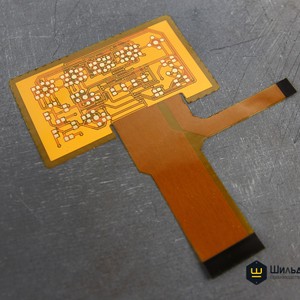

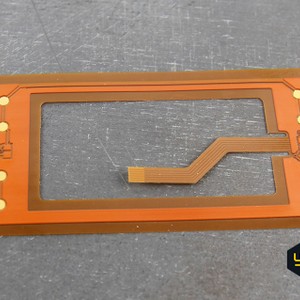

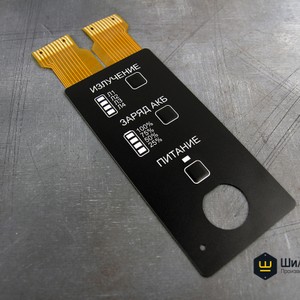

Сочетание отличной гибкости, возможности пайки элементов и малого веса конструкции

Требования к плёночной клавиатуре могут выходить за рамки свойств стандартно используемых в гибких печатных платах полиэфирных плёнок, либо нужны особые требования к гибкой плате, а именно:

  • малое расстояние между проводниками: ограничение нанесения дорожек серебряной пастой на ПЭТ-плёнке - меньше 0,5 мм;
  • низкое сопротивление проводников;
  • наличие паяного соединения. В электрической части клавиатур на ПЭТ для механического и электрического прикрепления компонентов к дорожкам и контактным площадкам используется токопроводящий клей. Это проверенная и надёжная технология, однако пайка позволяет работать не только со шлейфами, но и с проводами, а также она позволяет получать более прочное соединение;
  • от прибора требуется работа в экстремально низких или высоких температурах (меньше -40°C или выше +70°C).


Все эти требования могут быть обеспечены клавиатурами на печатных платах из полиимида - гибкого фольгированного медью диэлектрика. Толщина проводящего слоя медной фольги стандартная - 18 / 35 мкм.

Сравнительная таблица с характеристиками и особенностями клавиатур на лавсане и клавиатур на полиимиде:

Фактор сравнения Электрический слой на лавсане Печатная плата на полиимиде
Метод нанесения дорожек Следы проводящей серебряной пасты наносятся трафаретной печатью на плёночную основу. Лист меди подвергается химическому травлению, оставляя токопроводящие следы.
Сопротивление Серебряный проводник толщиной 35 мкм (типичная толщина нанесения) длиной 1 см и шириной 1мм будет иметь сопротивление 0,2...0,3 Ом по данным, предоставленным поставщиками пасты для лабораторных условий. На практике это значение может достигать 1 Ом.
Соответственно, серебряная дорожка длиной 1 метр будет иметь сопротивление несколько десятков Ом, и это уже своего рода резистор, который бывает необходимо учитывать в проектировании схемы. Отпечатанный рисунок дорожек при этом может иметь погрешность в воспроизводимости, а соответственно и в проводимости, до 20% (эквивалентно резистору с плохой точностью).
Поверхностное сопротивление медных дорожек:
11 мОм*1мм2 при толщине слоя фольги 18мкм
5,7 мОм*1мм2 при толщине  слоя фольги 35мкм
Подобное сопротивление считается околонулевым и обычно не учитывается.
Пайка Нет. Компоненты прикреплены токопроводящим клеем. Возможность впаивать активные и пассивные компоненты, а также провода.
Многократная пайка без расслоения платы.
Расстояние между дорожками До 0,3...0,5 мм До 0,075...0,15 мм
Гибкость Отличная гибкость, при температурах ниже -40°C начинает быть хрупким.
Прочность на изгиб - 80 МПа.
Модуль изгиба - 1 ГПа.
Отличная гибкость в широком диапазоне температур
Прочность на изгиб - 140 МПа.
Модуль изгиба - 3 ГПа.
Прочность при разрыве 136 ... 140 МПа 150 ... 180 МПа
Рабочая температура диэлектрика платы -40 ... +70 °C -270 ... +320 °C
Влагопоглощение 1,3 ... 3 % < 0,08 %
Диэлектрическая проницаемость 3,2 3,5
Горение Горит слабо жёлтым пламенем, выделяя чёрную копоть Негорючий
Скачайте форму заявки на гибкие пленочные и мембранные клавиатуры
Этот документ поможет вам определиться с технологическими возможностями при заказе клавиатур и подготовить наиболее полное ТЗ.
Для работы с файлом рекомендуем Adobe Acrobat Reader (скачать).

Гибкая мембранная клавиатура со встроенными металлическими мембранами и с прижимным слоем утолщением
