Разъемы для плоского шлейфа клавиатур

Сверхплоским гибким шлейфом можно считать любой шлейф на пленочной полиэстеровой или полиимидной основе толщиной 50-350 мкм.

FFC - Flexible Flat Cable (гибкий плоский шлейф).

FPC - Flexible Printed Circuit (гибкая печатная плата).

CIC - Conductive Ink Circuitry (плата печатной электроники).

На данный момент печатная электроника менее распространена, чем классическая электроника, поэтому маркировка FFC/FPC популярнее маркировки FFC/FPC/CIC.

Нужно учесть, что вместо слова "разъем" часто используются "соединитель", "штекер", "розетка" и "вилка".

Деление по способу монтажа (подключения):

  • разъем для пайки на печатную плату
  • разъем для обжима на шлейф

Разъемы FFC/FPC/CIC для пайки на печатную плату

Тип по системе фиксации шлейфа: с фиксатором ZIF (Zero Insertion Force) - нулевое усилие сочленения шлейфа в разъеме, без фиксатора non-ZIF или LIF (Low Insertion Force) - малое усилие сочленения.

Монтаж на печатную плату: SMT - поверхностный, DIP - штыревой.

По направлению выхода шлейфа разъем может быть: прямой - перпендикулярно печатной плате, угловой - вдоль плоскости печатной платы.

Контакты в разъеме могут быть: с обоих сторон - двухсторонний разъем, только снизу или сверху - односторонний разъем.

Шаг контактов шлейфа и разъема: 0.2, 0.25, 0.3, 0.4, 0.5, 1.0, 1.25, 1.27, 2.54 мм. Шаг до 0.5 мм пока невыполним печатной электроникой, шаг 0.5 мм - по согласованию. Чем больше шаг контактов, тем сочленение надежнее и долговечнее. Рекомендуем применять разъемы FDZ.

Серия Шаг, мм Тип Направление Монтаж Конфигурация Скачать Фото Схема
FDZ 2.54 ZIF Прямой или угловой DIP Двухсторонний FDZ connector FDZ connector FDZ
FFS 1.25 LIF Угловой SMT Двухсторонний FFS connector FFS connector FFS
FE 1.25 LIF Прямой или угловой DIP Двухсторонний FE connector FE connector FE
FMZ 1.0 ZIF Прямой или угловой DIP Двухсторонний FMZ connector FMZ connector FMZ
FLZ 0.5 ZIF Угловой SMT Двухсторонний FLZ connector FLZ connector FLZ

Разъемы, обжимающиеся на шлейф

Сквозь материал шлейфа прокалываются специальной формы металлические контакты, которые обжимаются на обратной стороне шлейфа и таким образом обеспечивается одновременно и механическая фиксация и электрический контакт. Тип контактов – female (вилка). Шаг контактов 2,54 и 1,27 мм.

Контакты по усилию фиксации на штыревом разъеме могут быть: HiFlex и HiForce. HiFlex - среднее усилие соединения, хороший ресурс соединения\разъединения, стандартный контакт. HiForce - повышенное усилие соединения, частое соединение\разъединение не рекомендуется, для применений с повышенной вибрацией.

На контакты устанавливается пластиковый корпус, превращая конструкцию в разъем. Количество контактов на шлейфе от 2 до 32. По названию компании, производящей данный тип разъемов, часто их называют КРИМПФЛЕКС (CRIMPFLEX®).

Разъем КРИМПФЛЕКС 1
Разъем КРИМПФЛЕКС 2

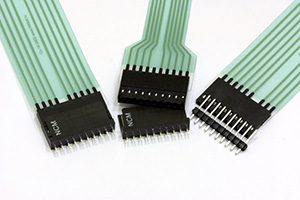

Разъем КРИМПФЛЕКС 3

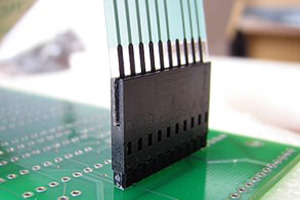

Разъем КРИМПФЛЕКС 4

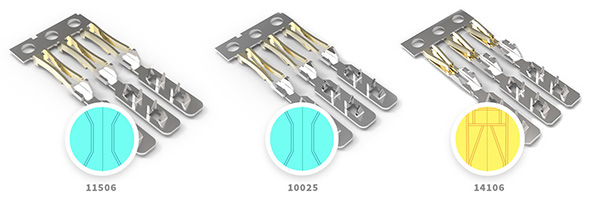

Контакты обжимных разъемов

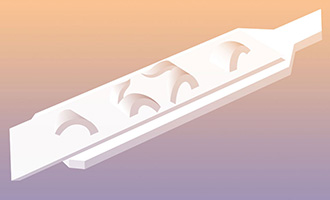

Корпуса обжимных разъемов

Основные преимущества использования системы CRIMPFLEX® с пленочными клавиатурами:

  • Более широкое пятно контакта с дорожкой на шлейфе клавиатуры по сравнению с другими типами соединений (LIF, ZIF).
  • Повышенная стойкость к вибрации.
  • Возможность многократного присоединения/отсоединения разъема клавиатуры (минимум 500 циклов).
  • Температурный диапазон позволяет использовать клавиатуры с CRIMPFLEX® в автомобильных приложениях и рассчитанных на работу вне помещения.
  • Большие рабочие токи, что весьма актуально для приложения с электролюминесцентной подсветкой и со встроенными светодиодами, по сравнению с другими типами соединений.
  • Сопротивление изоляции соединителя CRIMPFLEX® – 5 x 105 МОм при 500 В, что делает клавиатуру более привлекательной для медицинских применений.
  • Использование контактов CRIMPFLEX® для пайки – единственная возможность распайки выводов клавиатуры на плату прибора для максимально надежного неразборного соединения.
  • Существуют корпуса на ЛЮБОЕ количество контактов с шагом в 1 контакт!
  • Стандартный корпус 0F системы CRIMPFLEX® устанавливается на обычную «гребенку» с шагом 2.54 (как перпендикулярно плате, так и параллельно).
