Изготовление пленочной клавиатуры с карманом для сменной информации

Изготовление пленочной клавиатуры с карманом для сменной информации

Используемые материалы:
Autotex Fine F150 - 150мкм, клеевые ленты марки 3М, пленка СТ-5.

Технологии:
шелкография, лазерная резка.

В этом кейсе покажем процесс изготовления гибкой пленочной клавиатуры с карманами для сменной информации для весового оборудования.
Изготовление лицевой пленочной панели. Формовка.-0
Изготовление лицевой пленочной панели. Формовка.-1

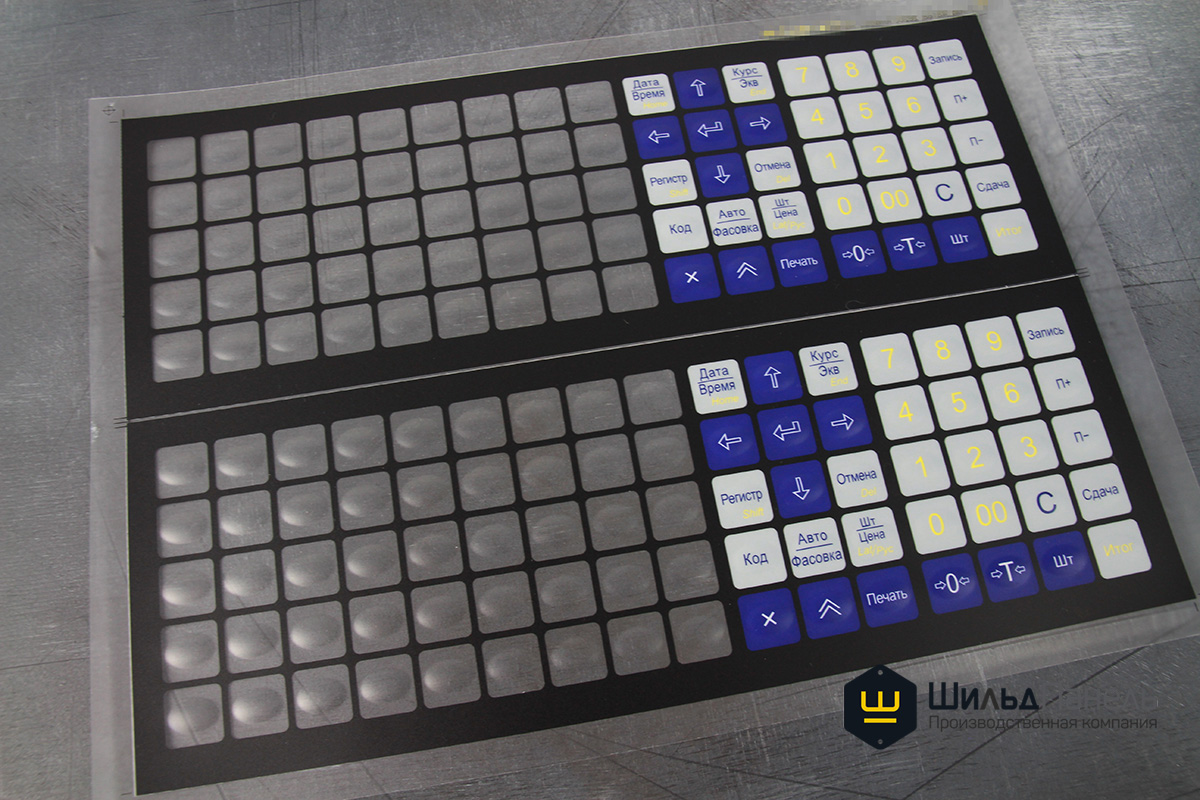

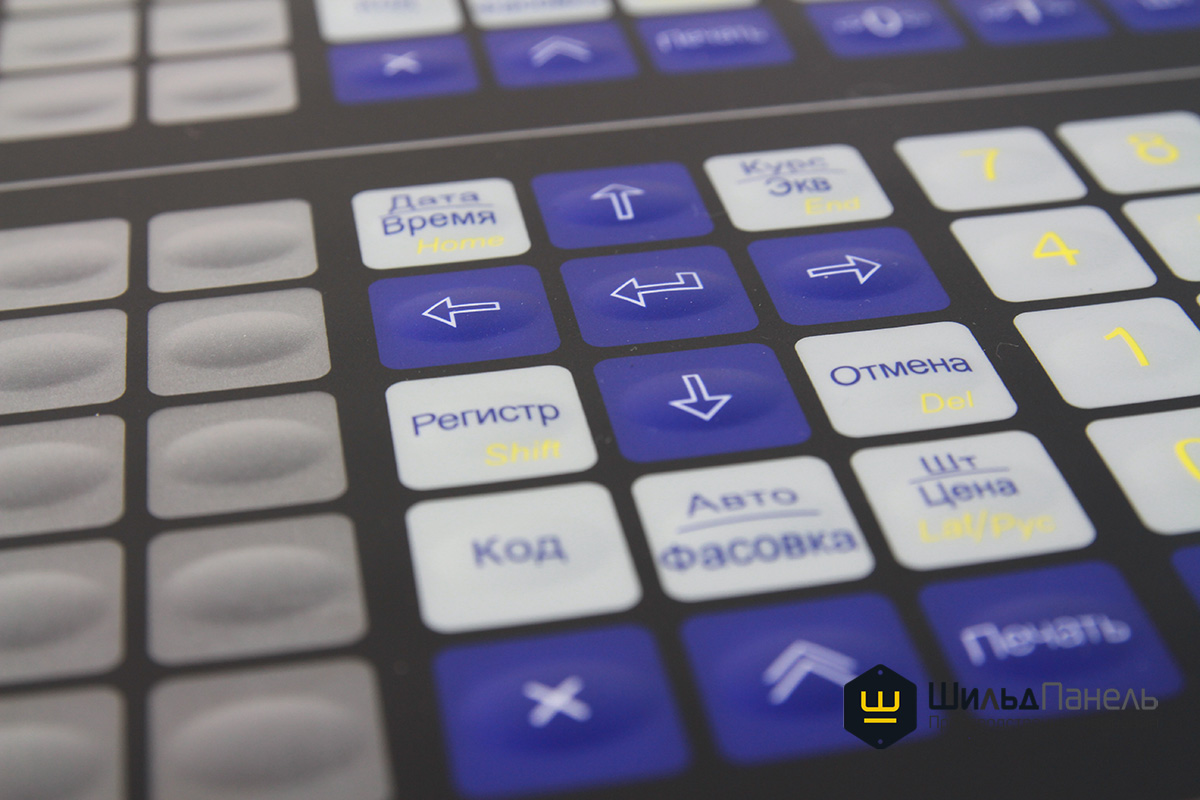

Изготовление лицевой пленочной панели. Формовка.

На участке шелкографии на лавсане F150 изготовили пленочную лицевую панель с вырезным карманом под сменную информацию. За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая “формовка”, “пуклевка”).

Нарезка клеевых и прижимных слоев-0

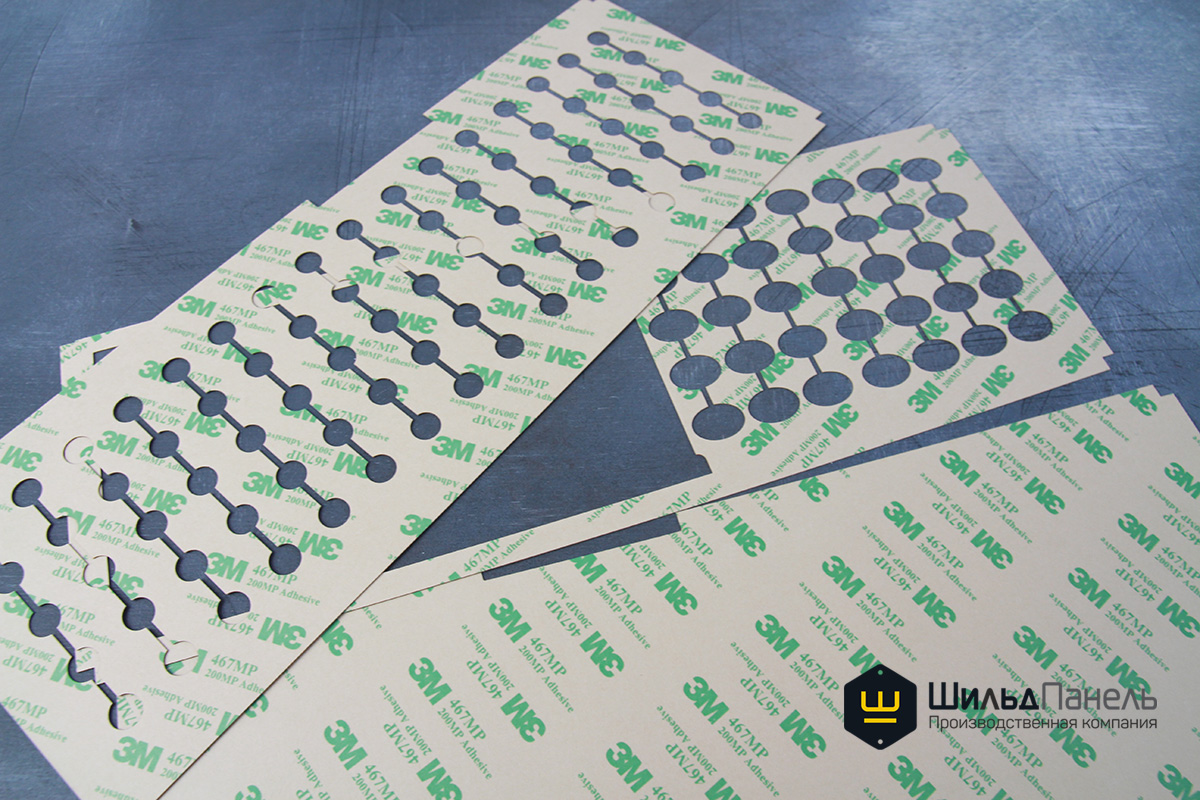

Нарезка клеевых и прижимных слоев

На лазерном ЧПУ-станке нарезали клеевые слои, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”.

Изготовление печатной электроники-0

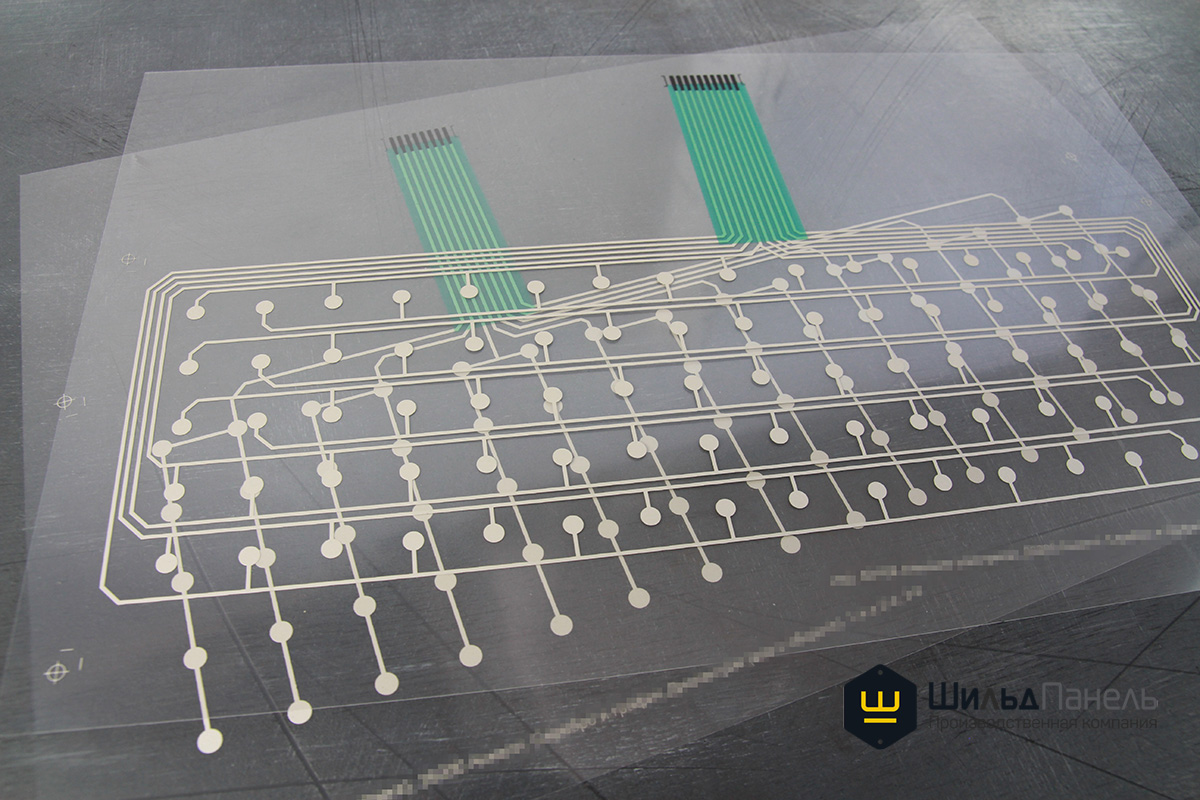

Изготовление печатной электроники

На участке шелкографии на ПЭТ-пленке изготовили печатную электрику с применением токопроводящей пасты, диэлектрика и графита. На участке сборки сделали промежуточный контроль работоспособности электрики.

Формовка электрики-0

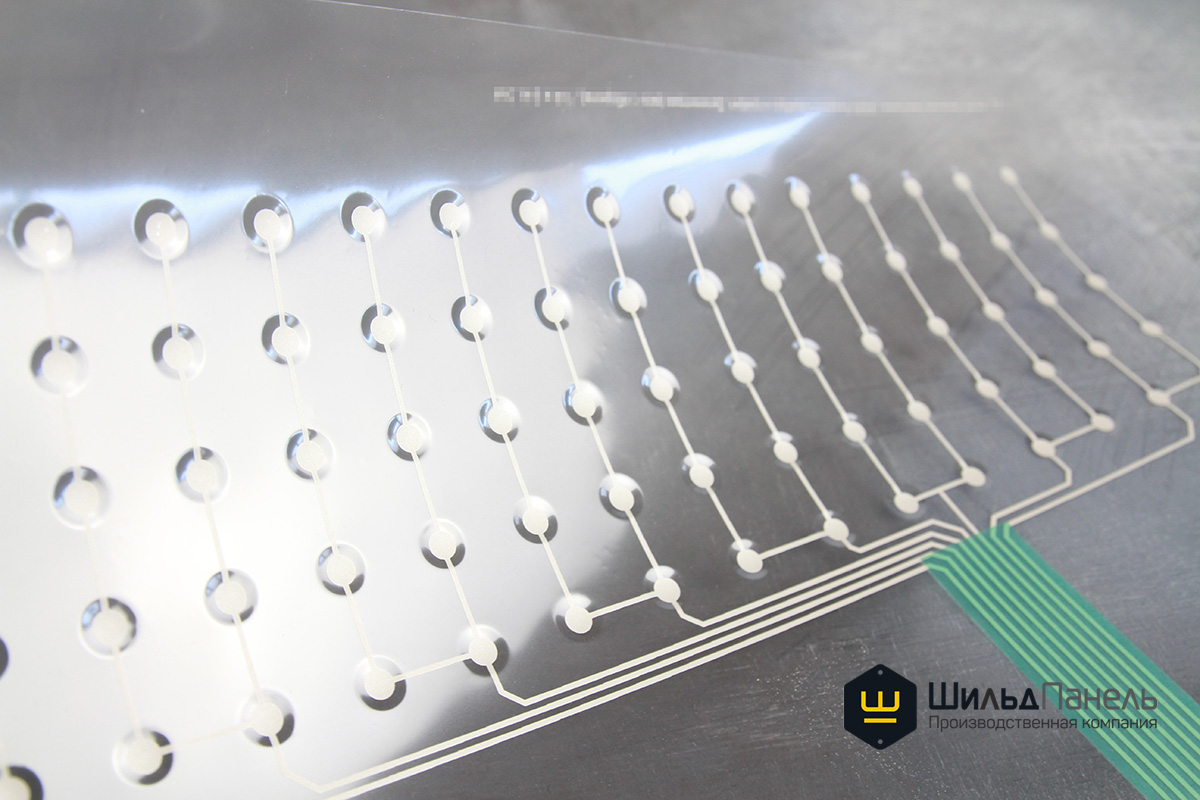

Формовка электрики

Отформовали верхний слой электрики из пленки СТ-5.

Сборка готового изделия-0

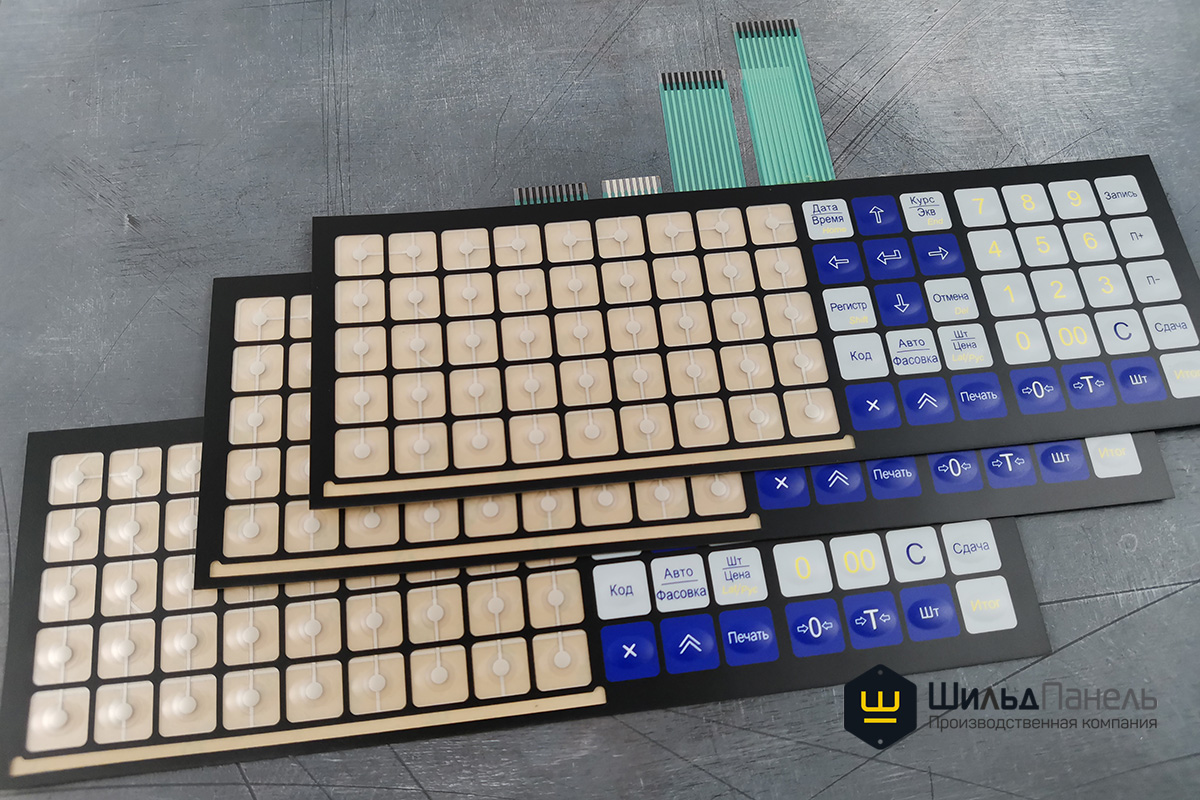

Сборка готового изделия

На участке сборки собрали между собой элементы пленочной мембранной клавиатуры в готовое изделие. Проверили работоспособность электрики и светодиодов. Передали специалистам на ОТК.
