Изготовление приборной панели с пленочной клавиатурой

Изготовление приборной панели с пленочной клавиатурой

Используемые материалы:
сырой алюминий 4.0 мм Д16Т, порошковая краска RAL 9005 матовая, клей 3М 7952, мембрана 10 мм (усилие 350), лавсан F150.

Технологии:
нанесение изображения методом шелкографии, фрезеровка алюминия, УФ-печать, печать электроники на ПЭТ-пленке, лазерная резка.

Один из отечественных производителей контрольно-измерительного оборудования обратился к нам за разработкой лицевой приборной панели для нового многофункционального метрологического калибратора. Покажем на примере этого кейса, что у нас получилось.
 Фрезеровка алюминиевого основания панели-0

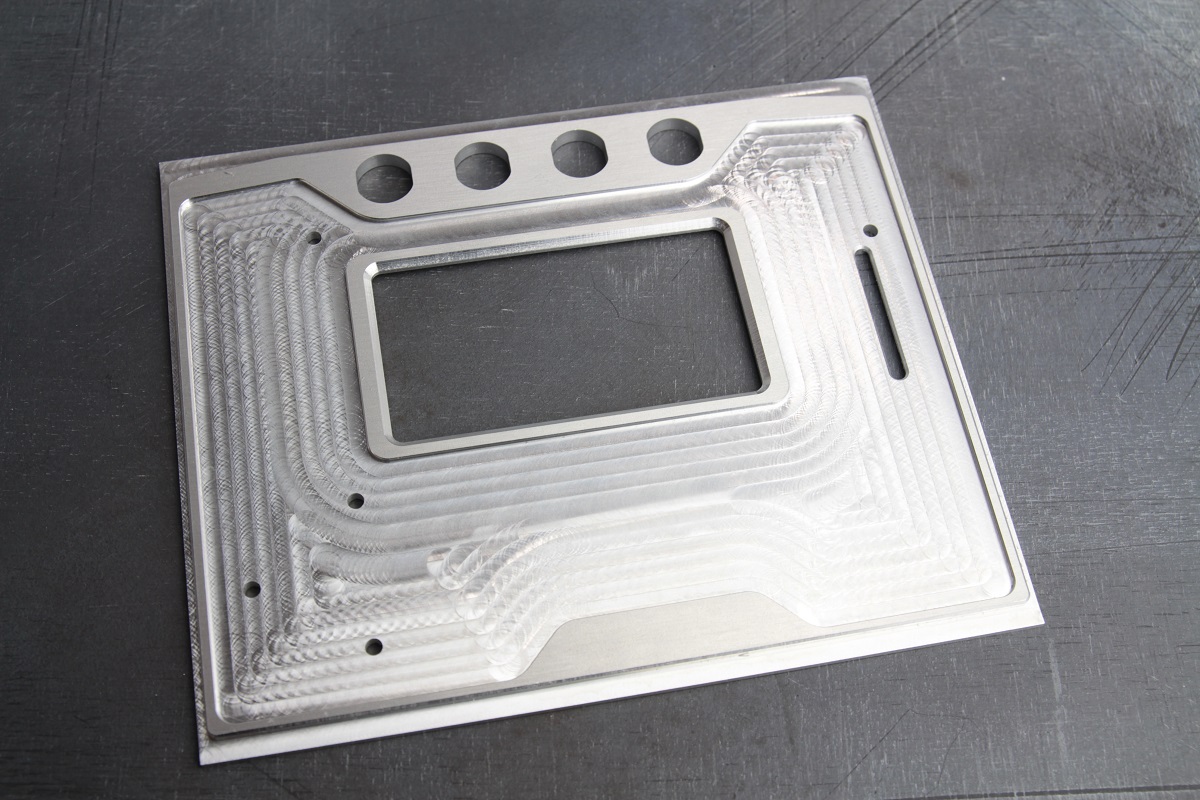

Фрезеровка алюминиевого основания панели

Отфрезеровали 4-миллиметровый сырой алюминий сплава Д16Т. Заготовка будет служить жестким основанием панели прибора (фрезеровка с выборкой на глубину 1,2мм). Сняли внутреннюю фаску у окна прибора.

Изготовление печатной электроники-0

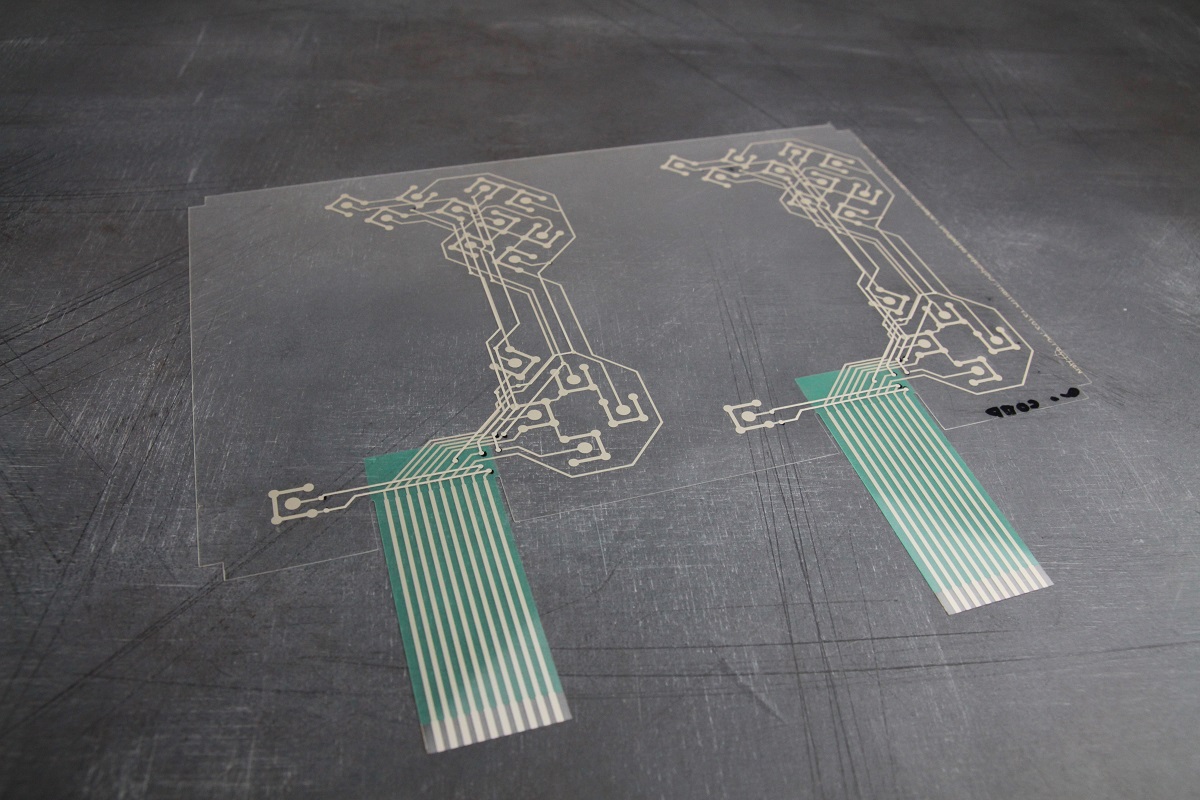

Изготовление печатной электроники

Изготовили печатную электронику методом трафаретной печати серебряной пастой электрических дорожек. Контактирующие с воздухом участки закрыли диэлектриком. Контактное окончание шлейфа покрыли графитом, что обеспечивает безопасность печатных дорожек при взаимодействии с контактами разъема.

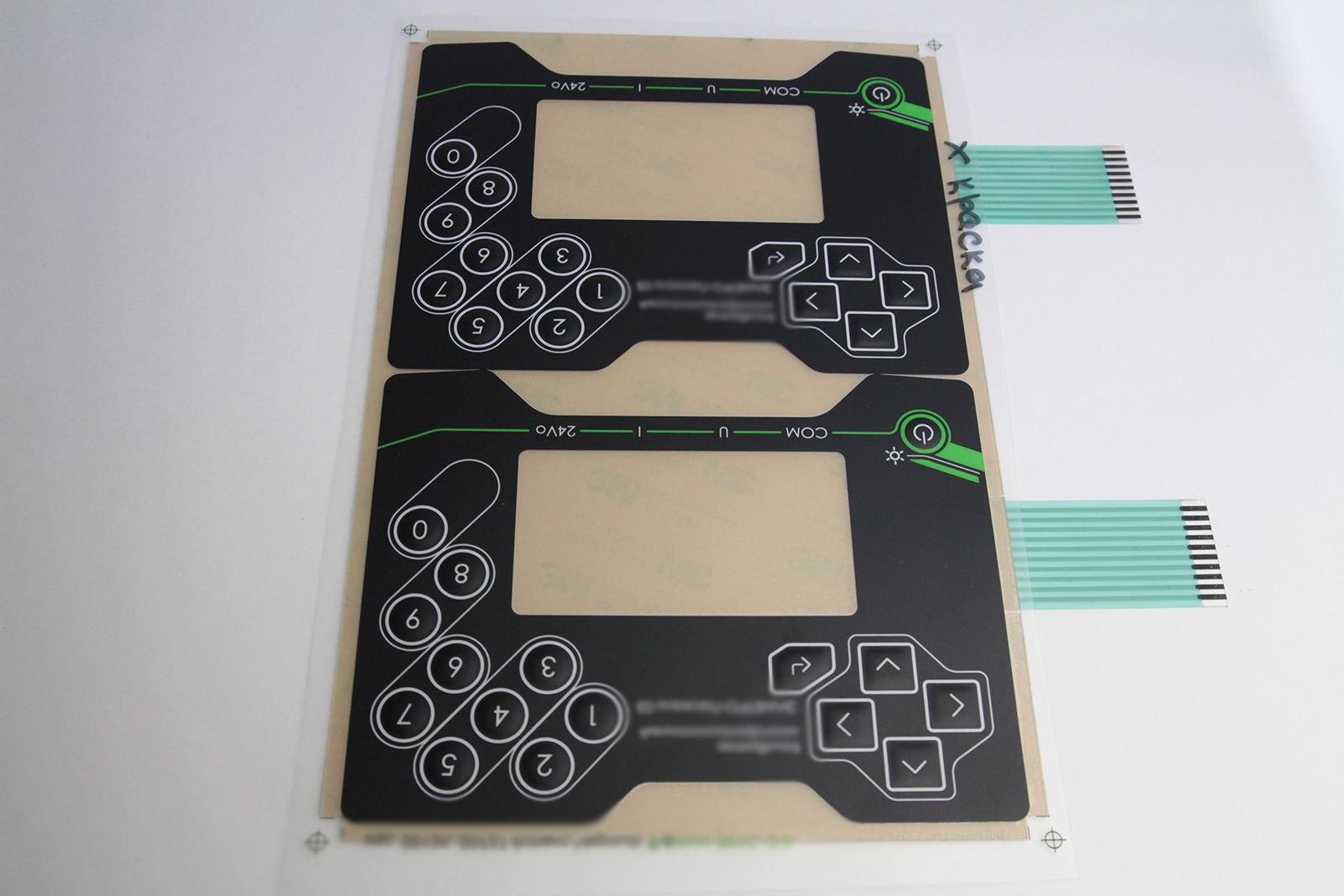

Изготовление пленочной панели-0

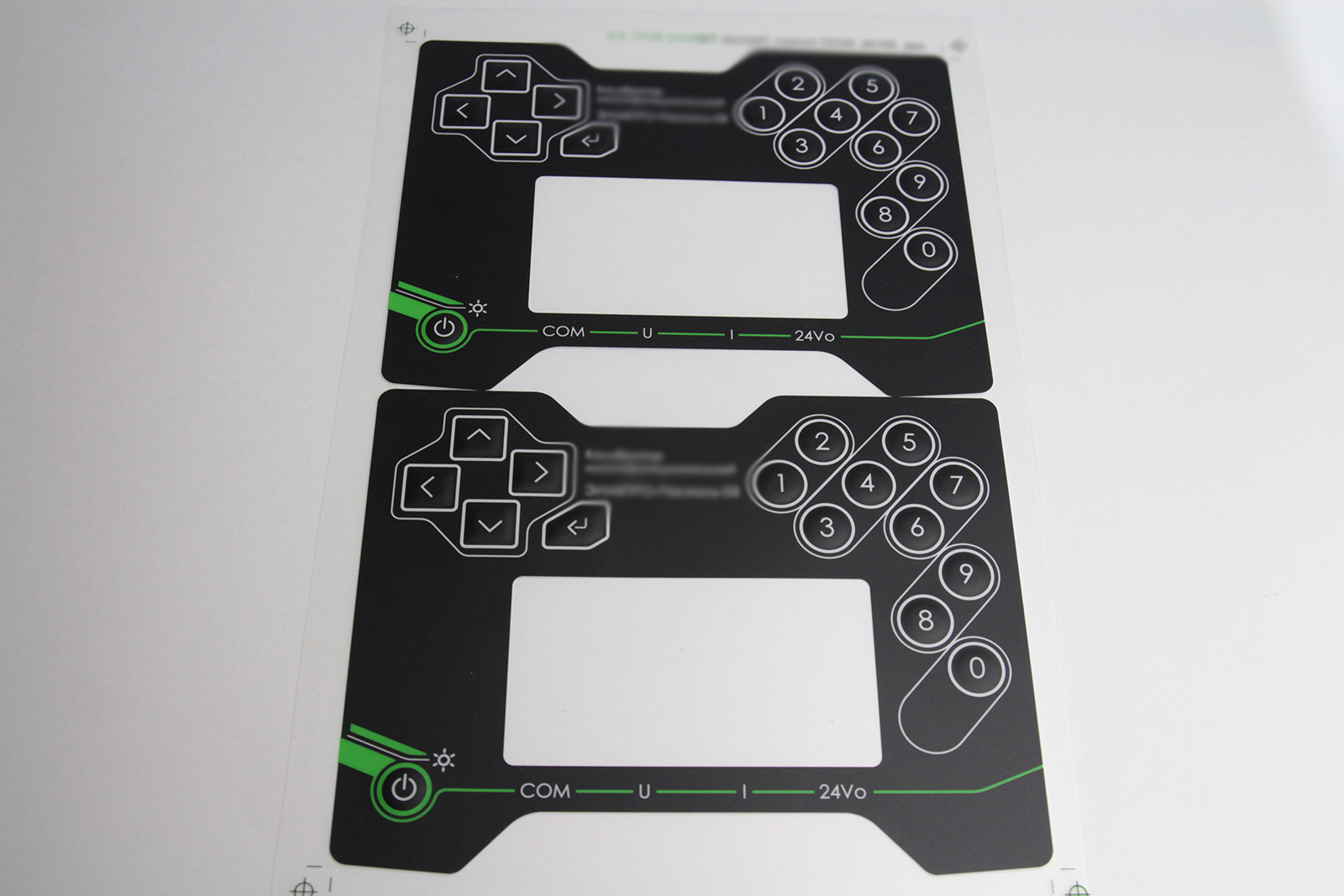

Изготовление пленочной панели

Методом шелкографии в 3 цвета нанесли изображение на обратную сторону лицевой пленки. За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая, “формовка”, “пуклевка”).

Изготовление клеевого слоя и установка мембран-0

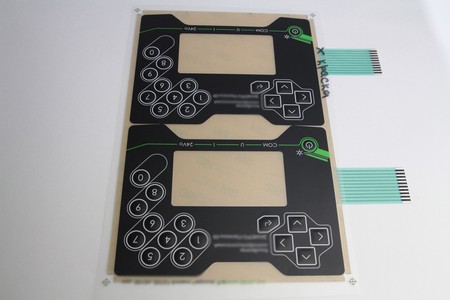

Изготовление клеевого слоя и установка мембран

На лазерном станке вырезали безосновный клей марки 3М 7952.  Установили 10 мм мембраны (с усилием нажатия 350гр) на места контактов в печатной ПЭТ-плате.

Лазерная резка пленочной клавиатуры-0

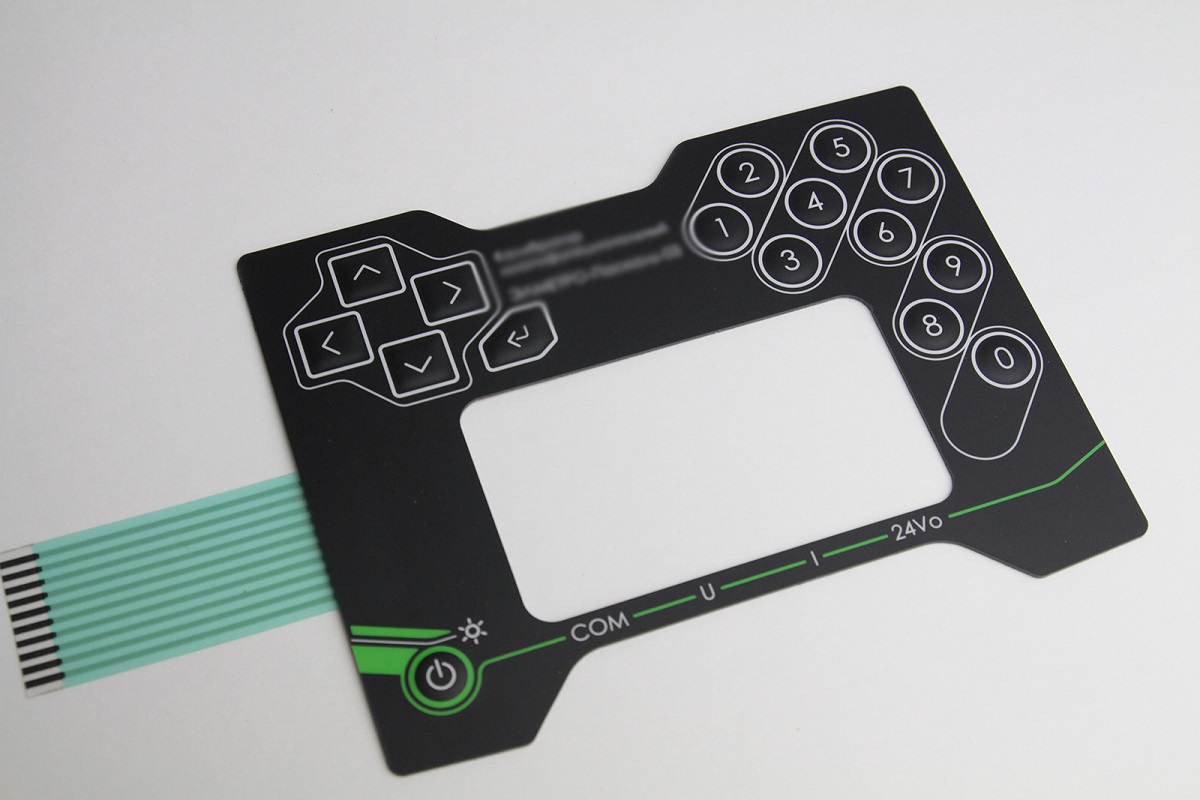

Лазерная резка пленочной клавиатуры

На лазерном станке вырезали габарит готовой пленочной панели и окно под дисплей.

Покраска основания и нанесение логотипа производителя-0

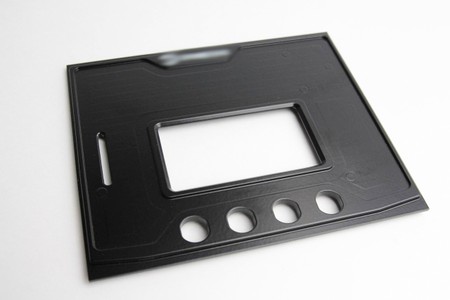

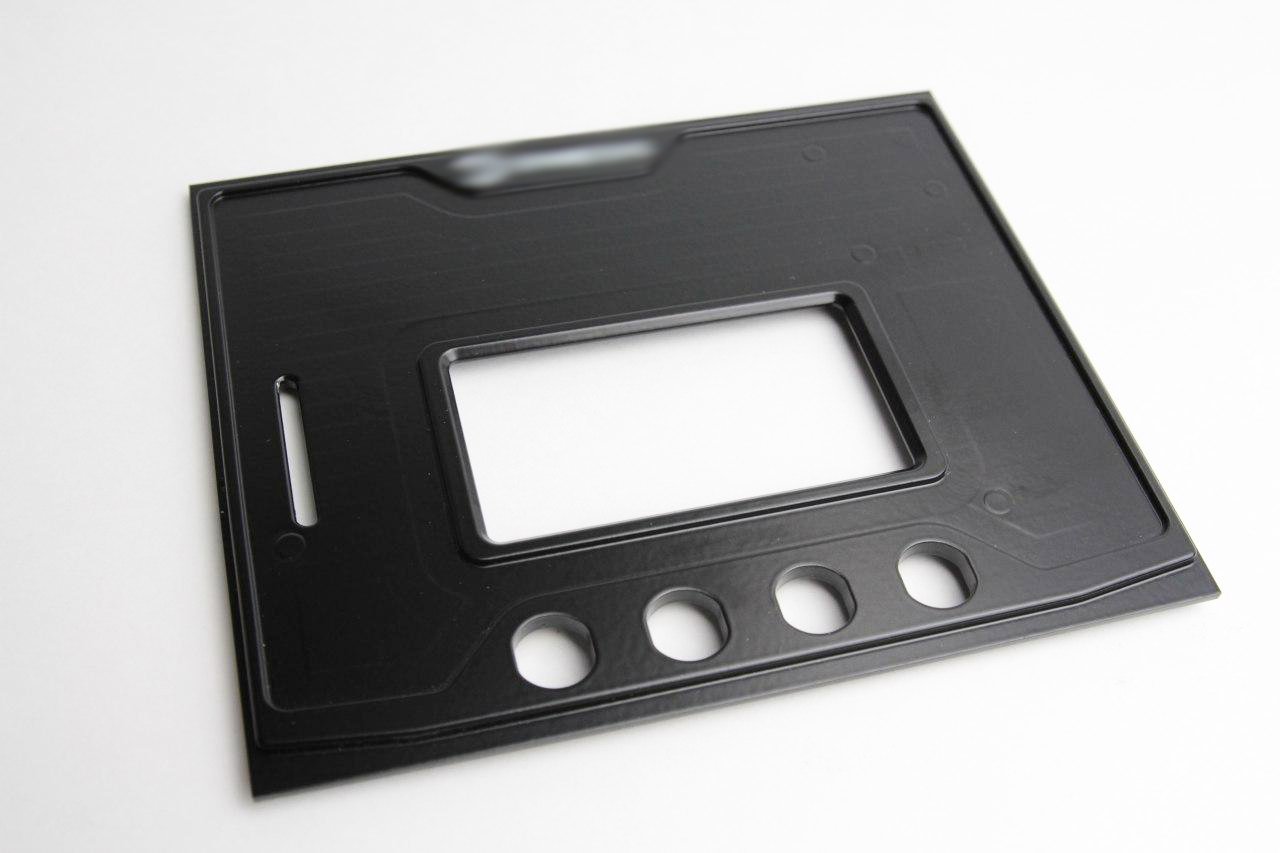

Покраска основания и нанесение логотипа производителя

Черной матовой порошковой краской RAL 9005 покрыли алюминиевый корпус пульта управления. Методом УФ-печати напечатали логотип производителя (на фото он скрыт).

Сборка и проверка работоспособности-0

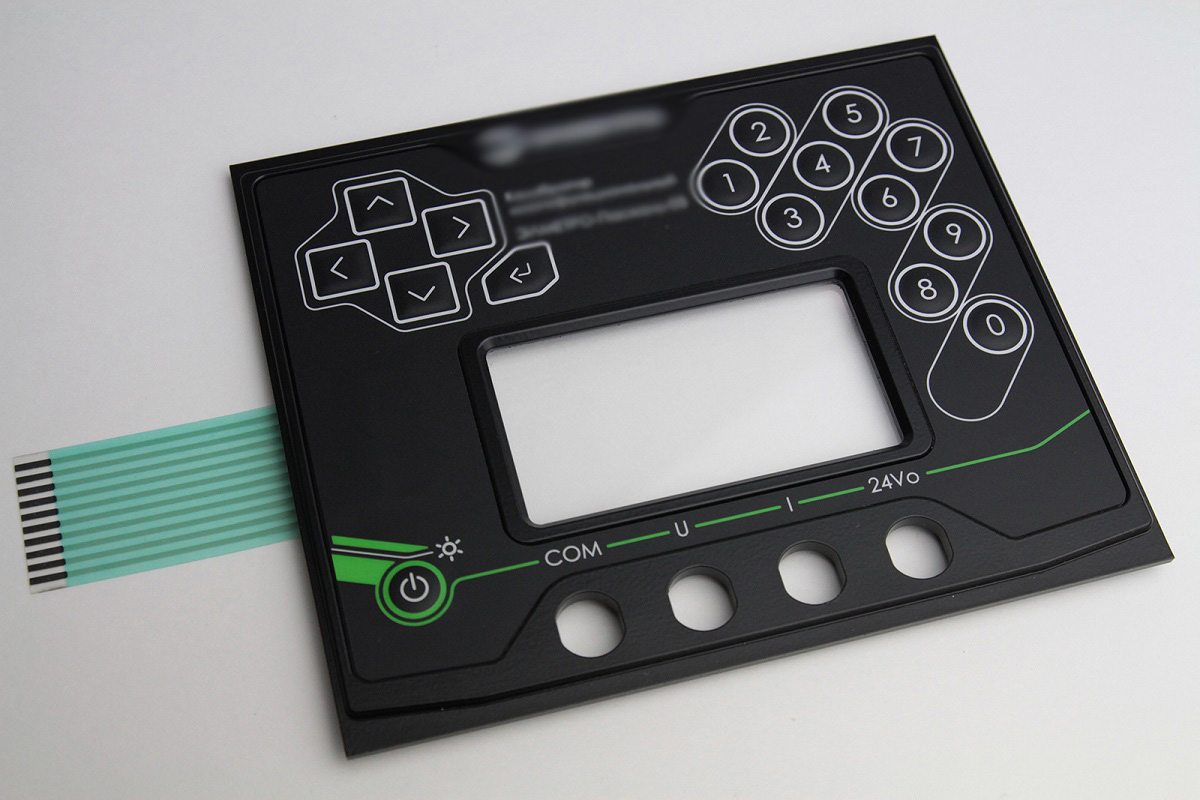

Сборка и проверка работоспособности

Собрали готовое изделие из составных частей панели - гибкой пленочной клавиатуры и металлического основания. Провели итоговую проверку работоспособности кнопок и электрики. Специалист ОТК проверил изделие.

Заказчик получил партию готовых лицевых приборных панелей на 21-ый день после заявки.
