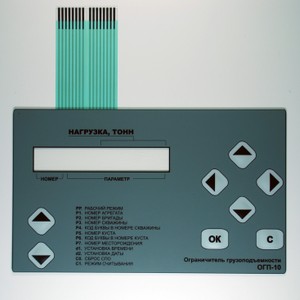

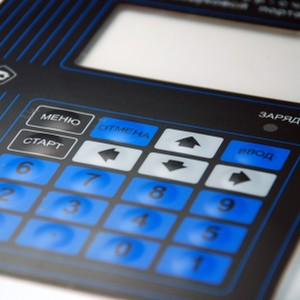

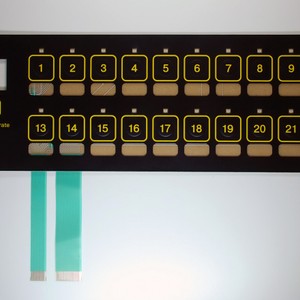

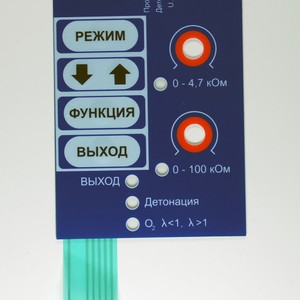

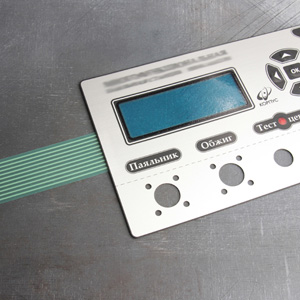

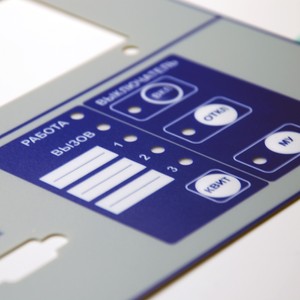

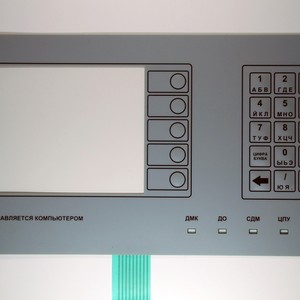

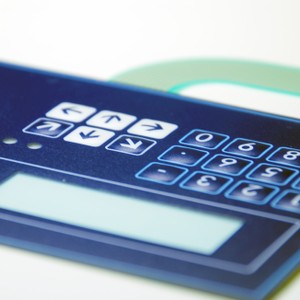

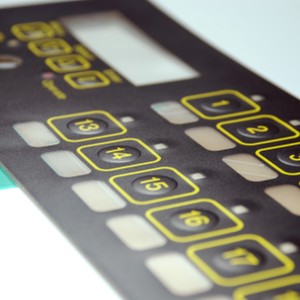

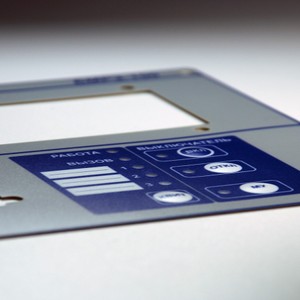

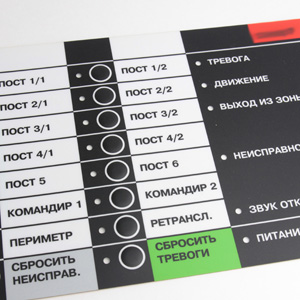

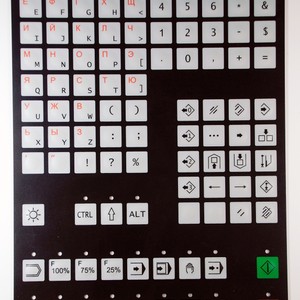

Гибкие пленочные клавиатуры

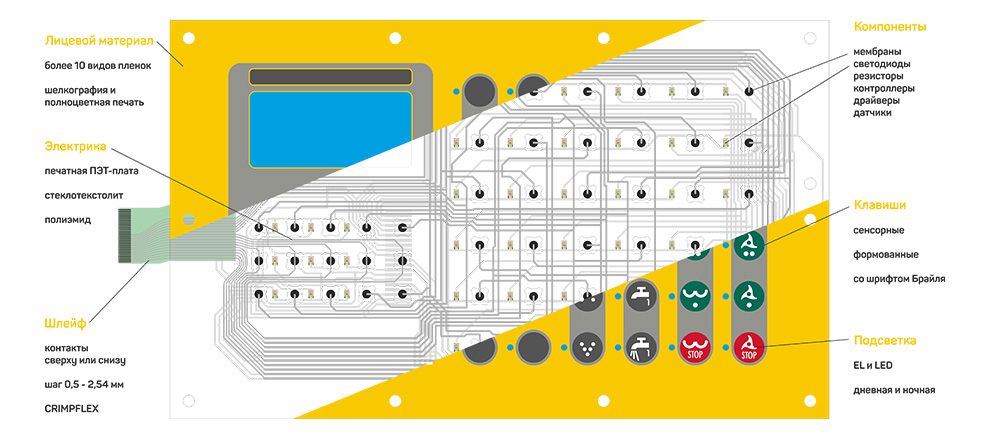

Гибкая плёночная клавиатура - схема

Пленочная клавиатура – это многослойное гибкое изделие. Клавиатура является составной частью устройства, на которое устанавливается. Представляет собой идеальное решение для электроники, используемой в различных областях:

  • оборудование для медицины;
  • системы контроля и управления в промышленности;
  • компьютерная оргтехника;
  • военная промышленность;
  • различная бытовая техника;

Пленочные клавиатуры изготавливаются по индивидуальному заказу и в соответствии с техническими и эргономическими потребностями каждого клиента.

Преимущества пленочной мембранной клавиатуры

  • минимальная высота;
  • надежность, устойчивость к внешним воздействиям;
  • различная форма клавиатуры;
  • невысокая цена;

Верхняя лицевая часть представляет собой декоративную панель, на которую нанесено графическое изображение фона, клавиш, различных символов и окон, обрабатываемых просветляющим лаком. Изображение наносится с внутренней стороны пленки, что обеспечивает его надежную защиту от повреждения. Также на окна наносятся тонирующие составы для соответствующих индикационных дисплеев. Под лицевой частью расположен слой с токопроводящими площадками или металлическими мембранами (такую клавиатуру часто называют мембранной). Далее идет слой с электрической схемой, нанесенной токопроводящей краской на основе серебра. Шлейф является неотъемлемой частью слоя с электрической схемой. Последний нижний слой идет с самоклеящейся пленкой, подбираемой с учетом свойств сопрягаемой поверхности.

Пленки для мембранных клавиатур имеют поверхность стойкую к механическим воздействиям, деформациям, высоким и низким температурам, воздействию воды и других веществ (моющих средств, смазок, спиртовых смесей, растворителей и масел).

Подробнее про выбор лицевой пленки для пленочных панелей и мембранных клавиатур.

Толщина плёнки Текстура Исполнение
  • подбирается по требованию заказчика,
  • 125, 150, 175, 200, 250, 275 мкм и более,
  • 150 мкм - самая популярная толщина, реже 200 мкм.
  • глянцевая,
  • антибликовая,
  • бархатистая,
  • имитирующая внешний вид металла.
  • антимикробное,
  • антистатическое,
  • стойкое к УФ-излучению.

Чаще всего мы используем пленки, произведенные компанией MacDermid Autotype.

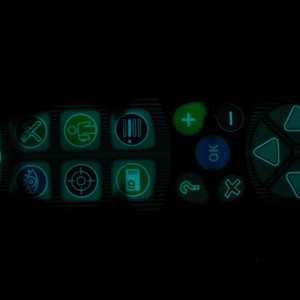

Пленочные мембранные клавиатуры со встроенной подсветкой

В гибкие самоклеящиеся клавиатуры устанавливаются различные SMD-элементы, в частности светодиоды для индикации отдельных окон или подсветки клавиш. Практические любая кнопка, область или надпись может быть равномерно подсвечена встроенными светодиодами. Увеличение толщины от 0,4 мм, т.е. с равномерной светодиодной подсветкой клавиатура может быть толщиной от 1 мм.

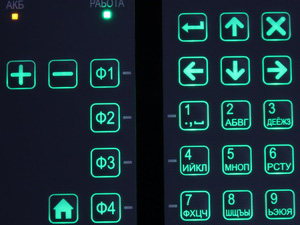

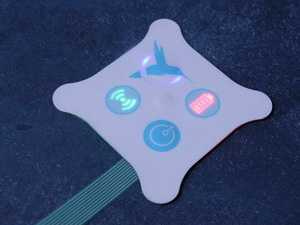

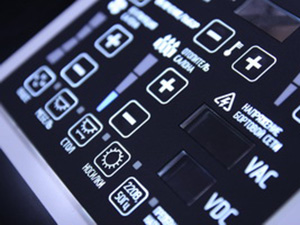

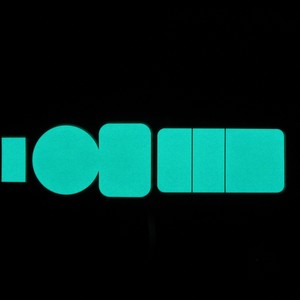

Пример подсветки плёночной клавиатуры 1
Пример подсветки плёночной клавиатуры 2

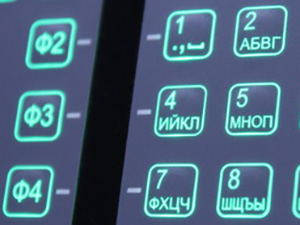

Пример подсветки плёночной клавиатуры 3

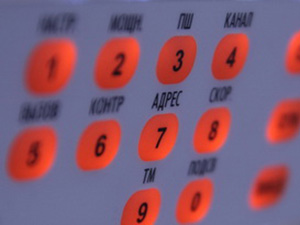

Пример подсветки плёночной клавиатуры 4

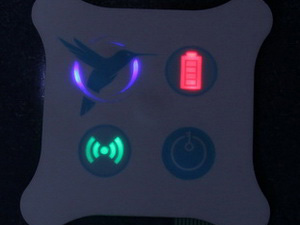

Пример подсветки плёночной клавиатуры 5
Пример подсветки плёночной клавиатуры 6

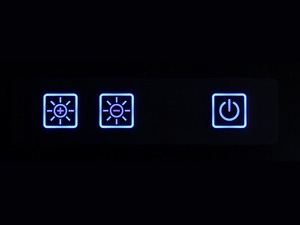

Пример подсветки плёночной клавиатуры 7

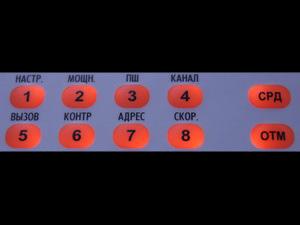

Пример подсветки плёночной клавиатуры 8

В составе клавиатуры возможно использование одного, двух и более слоев с токопроводящими дорожками. Два слоя при конструкции с токопроводящими площадками, один – с металлическими мембранами. Также токопроводящие площадки возможно наносить на внутреннюю сторону лицевого слоя.

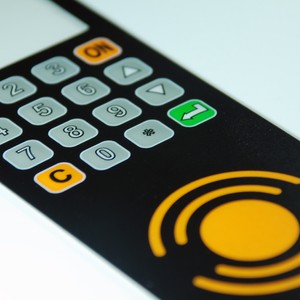

Клавиши могут быть плоскими - псевдосенсорными, т.е. формовка отсуствует и кнопка срабатывает от легкого прикосновения как сенсорная кнопка. Отформованные кнопки улучшают эргономику прибора, т.к. легко искать необходимую клавишу тактильно пальцем вслепую. Чтобы увеличить тактильный эффект используют металлические мембраны. При их использовании появляется характерный щелчок.

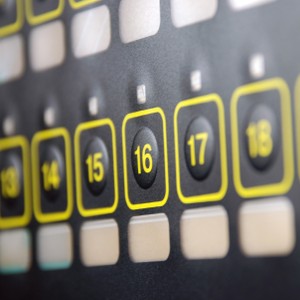

Номерные пленочные клавиатуры со сквозной нумерацией и полноцветные мембранные клавиатуры

Достаточно сложной задачей при производстве пленочных клавиатур является выполнение сквозной нумерации или, если расширить задачу, изготовление номерных пленочных клавиатур с нанесением любой переменной информации. Причина трудности - базовый способ печати - шелкография, т.е. технология нанесения по одному шаблону каждого цвета. Наш опыт и технические возможности позволяют нанести переменную информацию на номерные пленочные клавиатуры несколькими способами, практически без ограничений по сложности и цветности.

На клавиатуре можно размещать отделения для сменных надписей (карманы), для возможности изменения описания элементов управления и индикации.

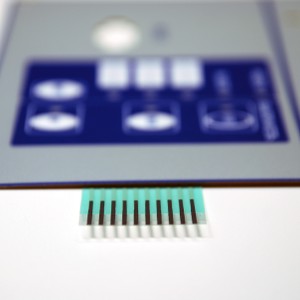

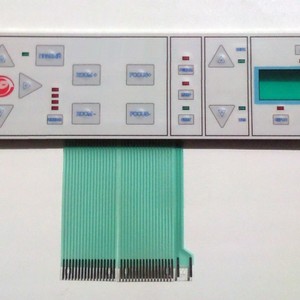

Шлейф, через который происходит подключение к устройству, является продолжением слоя с токопроводящими элементами. Шаг проводников на шлейфе обычно составляет 2,54 мм. В области выхода шлейфа проводники покрываются диэлектриком. Он препятствует окислению серебра. Открытая площадка шлейфа, которая подключается в ZIF-разъем, на конце покрыта графитовой пастой. В случае присутствия высоких вибрационных нагрузок рекомендуются другие, более надежные, разъемы. Сам шлейф нельзя изгибать с радиусом менее 3 мм.

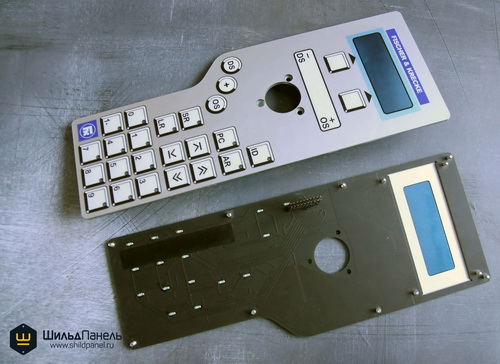

Изготовление мембранной клавиатуры на печатной плате

Изготовление мембранной клавиатуры на печатной плате

Используется фольгированный стеклотекстолит толщиной от 0,5 мм.

При использовании печатной платы пленочная клавиатура способна заменить фронтальную панель устройства, обеспечивая герметизацию прибора с лицевой стороны.

Возможно размещения различных элементов, таких как переключатели, регуляторы, индикаторы и др.

При использовании конструкции печатная плата + пленочные слои возможно выполнять экранирование устройства, как от внешних воздействий, так от собственного излучения устройства.

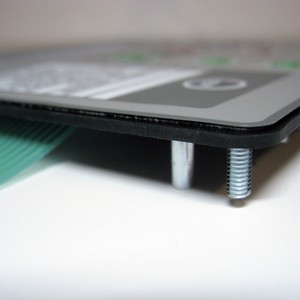

Возможно изготовление мембранной клавиатуры на жестком основании из металла или пластика. При этом отпадает необходимость в передней стенке прибора, а крепление клавиатуры может осуществляться за счет встроенных элементов крепежа.

Проектные и технологические нормы (размеры, ограничения, допуски). Желательно учитывать данные рекомендации при подготовке заказа для сокращения времени разработки и согласования проекта, а также уверенности в надежности и качестве изделий.

Графическое и цветовое разрешение, шрифты

Характеристика Значение
Минимальная толщина свободных линий, мм 0,2
Минимальная ширина зазоров, мм 0,2
Минимальная толщина обводки клавиш (для клавиш с заливкой другим цветом), мм 0.6 - 0.8 (в зависимости от размера клавиатуры)
Минимальный размер шрифта, мм 2
Размер шрифта (рубленный), Pt не менее 7
Размер шрифта (с засечками), Pt не менее 9
Растровая, градиентная заливка не рекомендуется, но изготовление возможно
Точность расположения графических элементов, в том числе прозрачных окон под дисплеи и индикаторы относительно нуля (левый нижний угол), мм 0,3
Макет, логотипы и фирменные знаки желательно предоставлять в векторной форме программа CorelDraw, формат .cdr или в другой, но обязательно в векторном виде

Цвета по системам:

PANTON MATCHING SYSTEM до 7000-го цвета

RAL

Точность первичного подбора цвета составляет от 3 до 8 единиц ΔE

Точность цвета относительно контрольного образца, единиц ∆Е, не более

3-4

Точность первичного подбора цвета зависит от объективных причин и факторов:

  • краски в составе клавиатуры нанесены на обратную сторону прозрачных пленок, разной толщины и текстуры;
  • цветные краски в составе клавиатуры часто перекрывают друг друга, а для получения идеального повторение формулы Pantone перекрытие допустимо только белым цветом;
  • существует цветовая разница между каталогами Pantone (доходит до 8 единиц ΔE), зависит от способа печати каталога, производителя, давности выпуска;
  • каталоги Pantone выцветают со временем, изнашиваются, затираются (производитель рекомендует менять их 1 раз в год).

Размещение на одном приборе пленочных клавиатур из разных партий выпуска не рекомендовано. Идеально размещать их в производство комплектом, сообщив производителю, чтобы они были напечатаны единым тиражом.

Размеры, допуски и ограничения по геометрии

Характеристика Значение
Минимальный размер клавиши, мм 6 * 6
Минимальное расстояние между клавишами, мм 2, рекомендовано не менее 5
Минимальное расстояние от края клавиш до края клавиатуры, мм 5, в случае эксплуатации изделий в условиях высокой влажности и температуры, рекомендуется увеличить этот размер до 10
Минимальное расстояние от края клавиш до края клавиатуры со стороны выхода шлейфа, мм 10
Допуск на размеры печатных элементов +/- t3\2
Допуск на размеры вырубаемых элементов, мм +/- t3\2, но не лучше чем +/- 0,2
Допуск на размеры вырезаемых лазером элементов, мм +/- t2\2, но не лучше чем +/- 0,1
Допуск на совмещение печати и вырубаемых/вырезаемых элементов, мм +/- 0,2
Минимальный диаметр отверстия, мм 1
Минимальный радиус углов, мм 1, острые углы крайне не рекомендованы
Максимальный размер пленочной клавиатуры, мм 1000 х 2000

Окна под дисплеи и светодиоды

Характеристика Значение
Минимальный диаметр прозрачного окна для светодиодов, мм 1,5
Диаметр формовки под светодиод, мм не менее 3
Минимальное расстояние от края прозрачного окна до края формовки в зоне нажатия клавиши, мм 2-4
Минимальное расстояние от края формовки линзы до края формовки сферы в зоне нажатия клавиши, мм 3-4
Цвета прозрачных окон под индикаторы Серый, красный, зеленый, желтый, синий, молочный

Электрическая схема и шлейф

Характеристика Значение
Схема коммутации клавиш Любая
Шаг контактов шлейфа, мм 0,5 - 1,0 - 1,27 - 2,54 или по требованию Заказчика
Минимальное расстояние от места выхода шлейфа до края клавиши, мм 5

Выход шлейфа в местах расположения кнопок, окон под дисплеи и индикаторы не желателен, но такое решение возможно.

Технические характеристики

Характеристика Значение
Коммутируемое напряжение, В (VDC) 1-36
Коммутируемый ток, мА 1-100
Максимальная мощность, Вт, не более 1
Емкость, pF < 20
Сопротивление изоляции при 500 VDC не менее, МОм 100
Контактное сопротивление при замыкании мембраны и контактной площадки, без учета сопротивления дорожек, Ом 0,1 – 2
Контактное сопротивление при замыкании проводящего пятака и контактной площадки кнопки без мембраны, без учета сопротивления дорожек, Ом 0,1 – 10
Усилие срабатывания клавиш, тактильный эффект, Н 2-8 (по согласованию)
Ход клавиши, мм 0,5-0,8 (0,2 без формовки)
Дребезг контакта, формованная клавиша с мембраной, ms < 20
Дребезг контакта, формованная клавиша без мембраны, ms < 5
Количество нажатий клавиши определяется выбранными материалами и конструкцией, может быть не менее, раз 100 тыс, 500 тыс, 1 млн, 2 млн, 5 млн

Климатические характеристики

Характеристика Значение
Рабочий диапазон температур, ºC -40…+60 (-50... +70) (-60... +100)
Предельная влажность воздуха, % 98 при 35 ºC
Пыле-, влагозащищенность IP-65 - стандарт, IP-68 - усиленная конструкция
Устойчивость к агрессивным средам Растворители, масла, смазки, спирто-бензиновая смесь, моющие средства, мыльный раствор
