Лицевая панель из алюминия с креплением “Евромеханика”

Лицевая панель из алюминия с креплением “Евромеханика”

Используемые материалы:
2.5 мм анодированный алюминий сатинированный, клей 3М 7953, лавсан F150 (листовой), втулка резьбовая HCBSO M3x8, шпилька сквозная 3-TPS-8, втулка сквозная Schroff 21100-660.

Технологии:
фрезеровка алюминия (в т.ч. проточка торцов), запрессовка метизов и втулок, изготовление и монтаж пленочной панели.

На примере этого кейса покажем процесс изготовления лицевой панели для конструктивов “Евромеханика” для российского опытно-конструкторского бюро, разрабатывающее блокираторы радиовзрывных устройств и сотового сигнала.

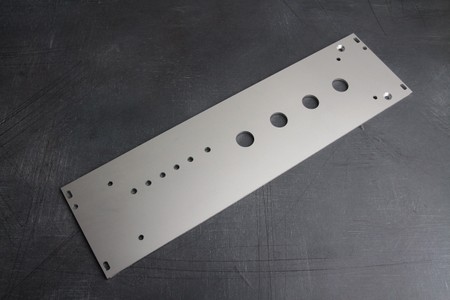

 Изготовление лицевой алюминиевой панели-0

Изготовление лицевой алюминиевой панели

Отфрезеровали 2.5 мм анодированный алюминий. Под крепежные элементы на ЧПУ-станке сделали зенковку. Основные отверстия под крепеж отфрезеровали в соответствии с требованиями “Евромеханика”.

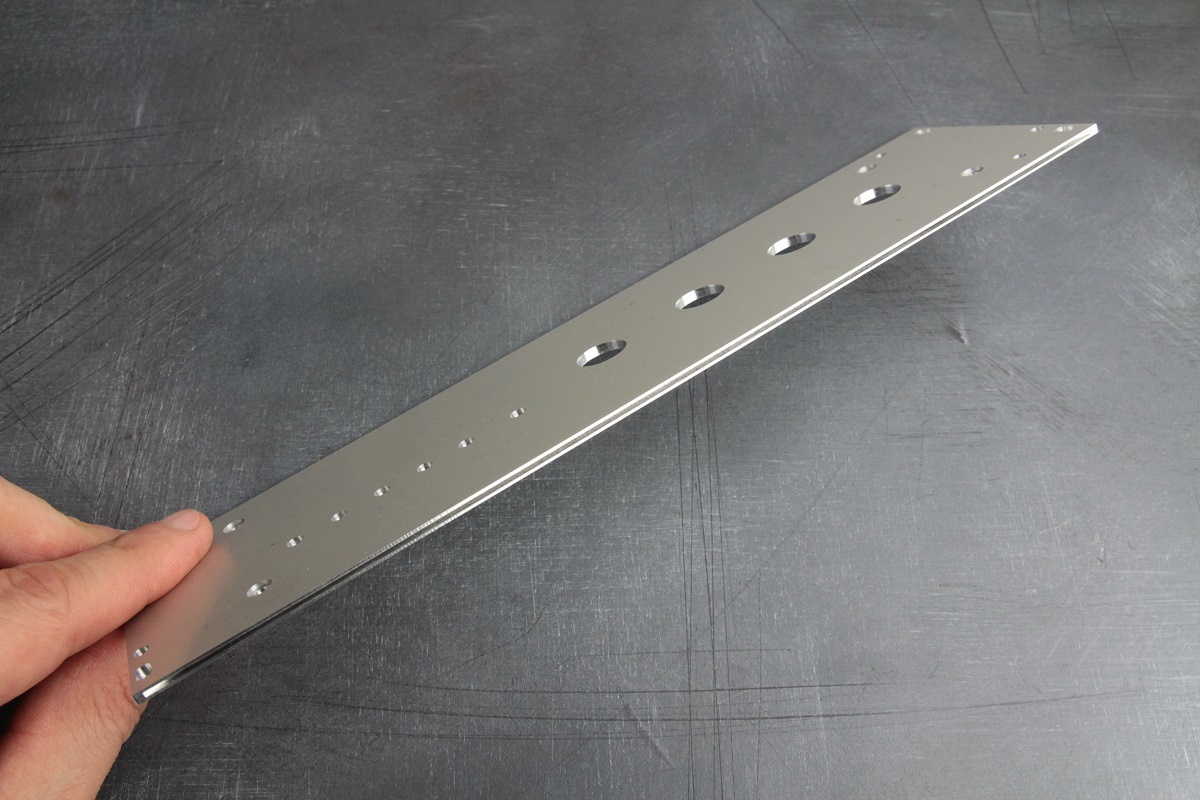

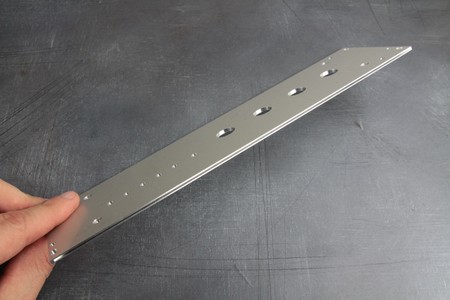

Торцевая проточка-0

Торцевая проточка

Для возможности монтажа электрически-замыкающей пружины изготовили проточку в торцах панели по стандарту “Евромеханики”.

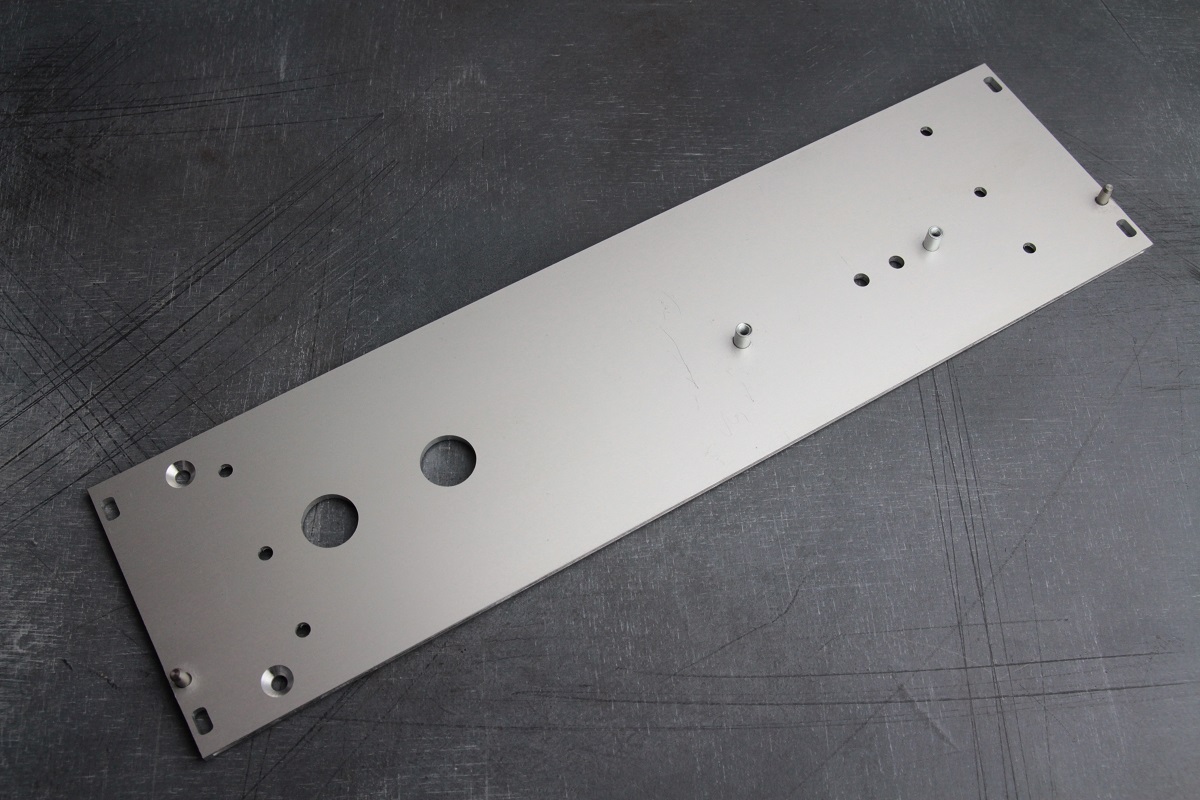

Установка метизов (1-ая итерация)-0

Установка метизов (1-ая итерация)

В алюминиевую лицевую панель запрессовали резьбовые втулки HCBSO M3x8, сквозные шпильки 3-TPS-8 и сквозные втулки Schroff 21100-660.

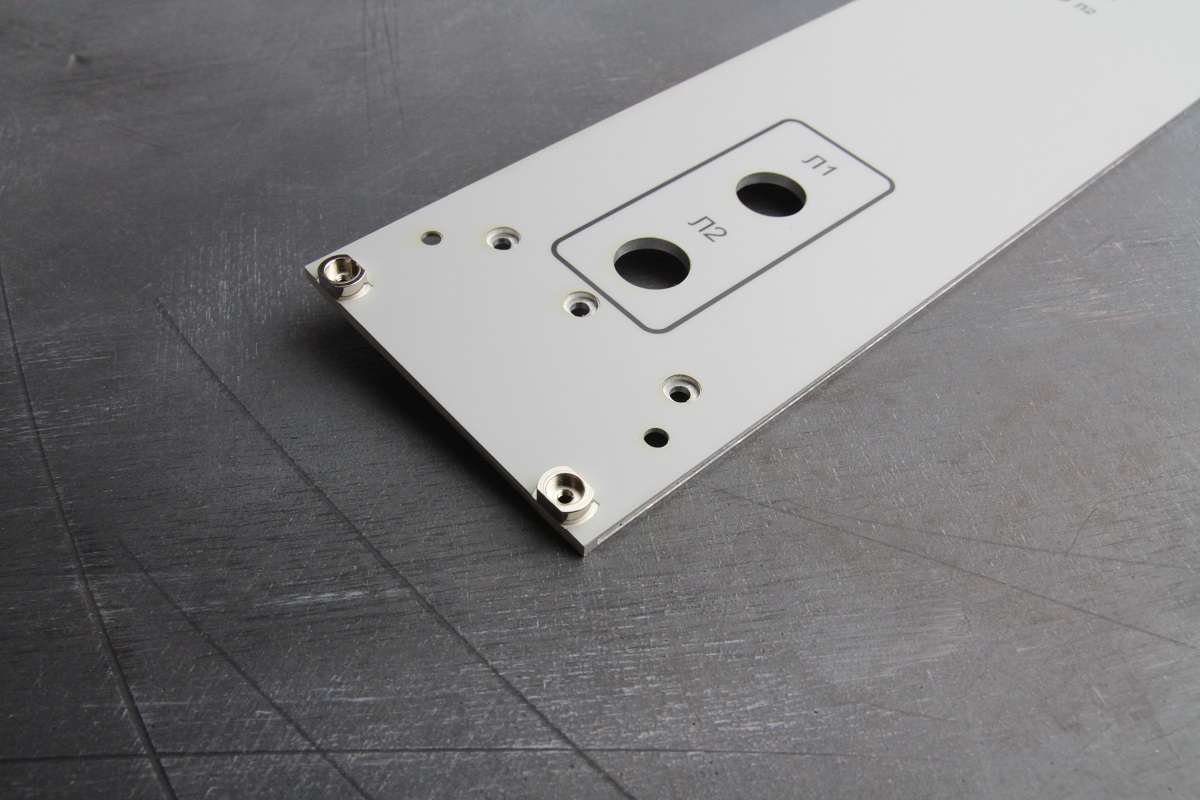

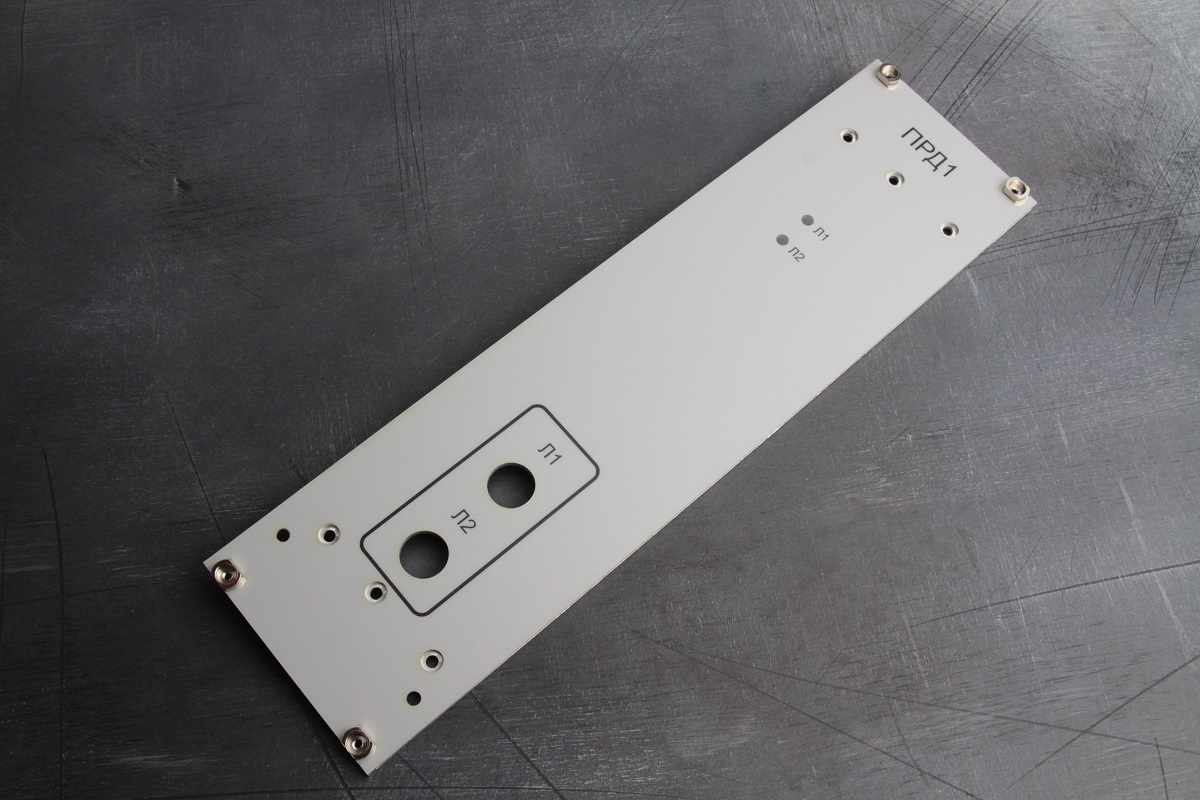

Изготовление пленочной панели. 2-ая итерация установки метизов-0

Изготовление пленочной панели. 2-ая итерация установки метизов

Из лавсана F150 методом шелкографии в 2 цвета сделали пленочную фальшпанель. Соединили основным клеем марки 3М 7953 пленочную панель с алюминиевой панелью. После чего запрессовали сквозные втулки Schroff 21100-660 (“Евромеханика”) для установки в коммутационный модуль.

Проверка ОТК и доставка-0

Проверка ОТК и доставка

Специалист ОТК проверил все панели на соответствие техническому заданию и упаковал в воздушно-пузырьковую пленку. Через 2 рабочих дня заказчик получил свой заказ.
