Лицевая панель прибора с пленочной клавиатурой

Лицевая панель прибора с пленочной клавиатурой

Используемые материалы:
черный полистирол 3 мм, печатная электронная ПЭТ плата, лавсановая текстурированная пленка Autotex F150 , крепежный элемент: латунные стойки, монтажные и клеевые ленты 3М 7952 и 7959.

Технологии:
фрезеровка полистирола, печать электроники на ПЭТ-пленке, нанесение изображения шелкографией на лавсане с обратной стороны, лазерная резка.

Один из наших постоянных заказчиков - российская приборостроительная компания. Расскажем в этом кейсе как мы изготавливаем приборную панель для газоанализатора - портативного прибора для исследования качественного и количественного состава газовых смесей.
Фрезеровка основания прибора-0

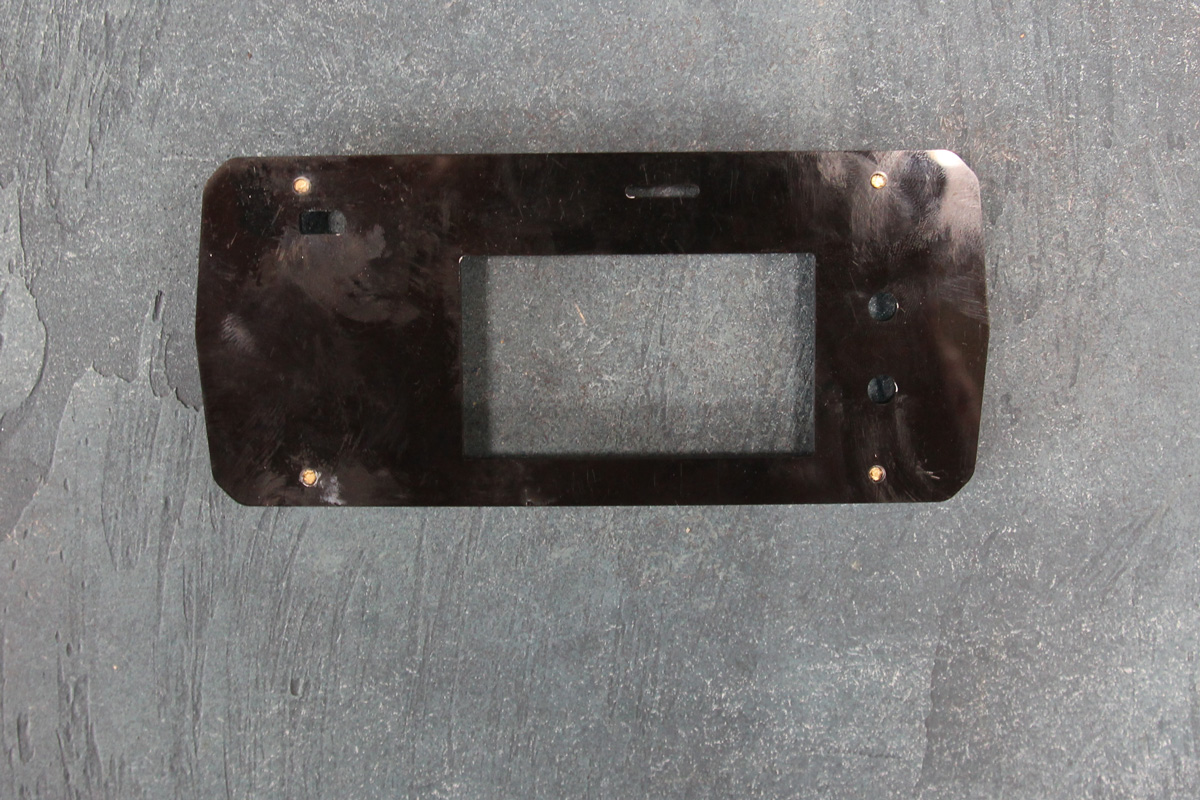

Фрезеровка основания прибора

Отфрезеровали габарит полистирола 3мм, отверстия и выборка под дисплей, нарезали резьбу под латунные стойки. Готовая фрезерованная пластина будет являться основанием прибора.

Установка стоек с резьбой-0

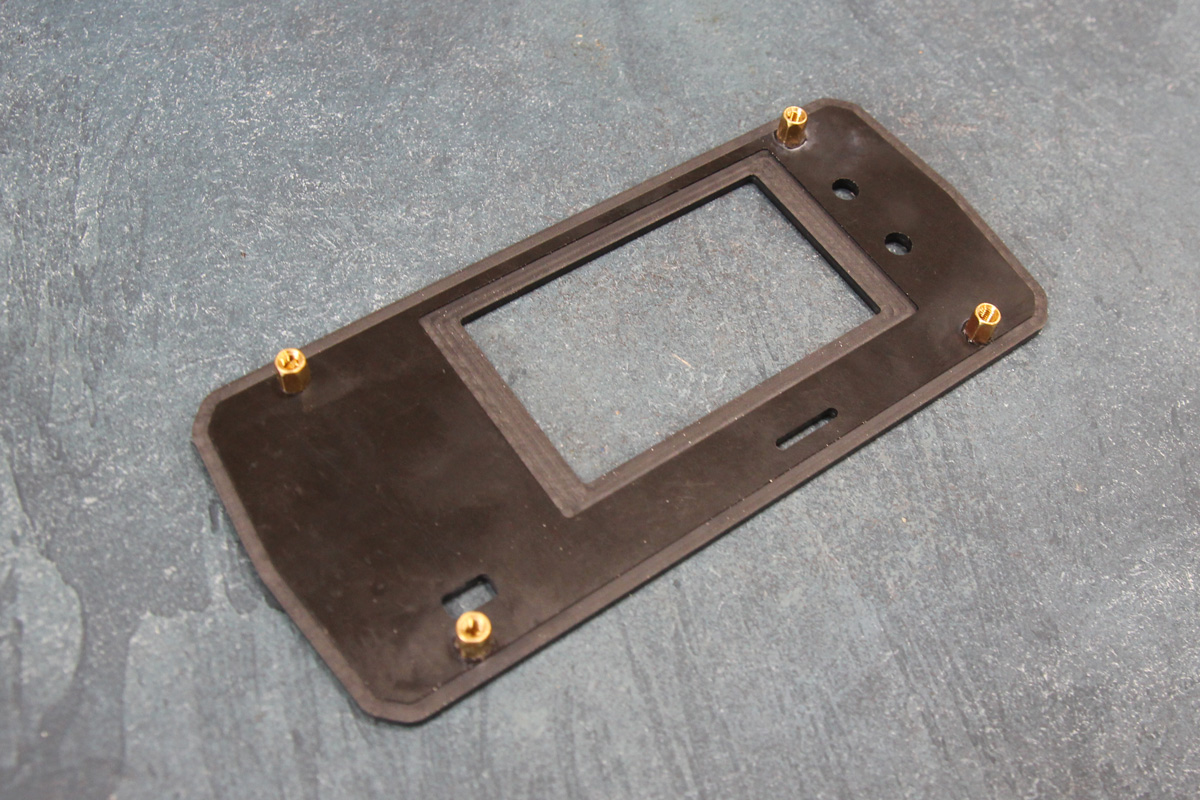

Установка стоек с резьбой

Завернули стойки с резьбовым соединением (PCHSN-6) в пластину с применением фиксатора резьбы.

Изготовление печатной электроники-0

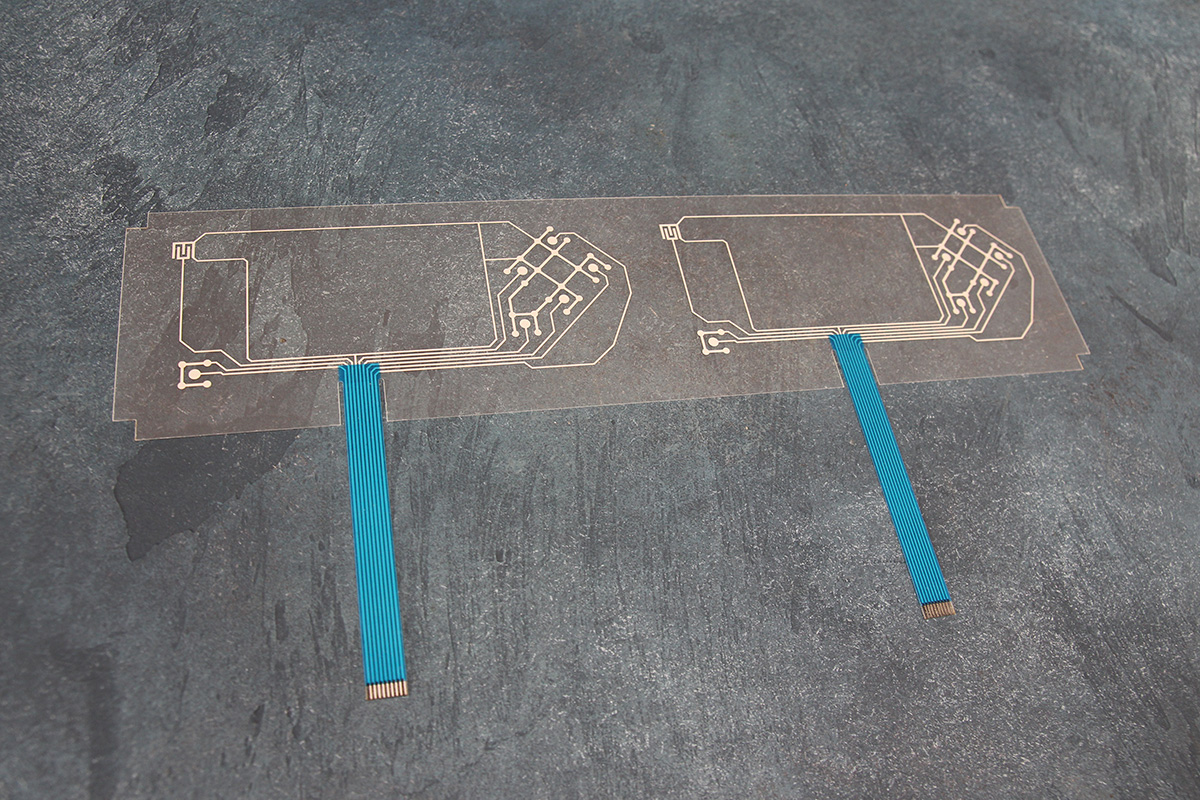

Изготовление печатной электроники

Изготовили печатную электронику методом трафаретной печати серебряной пастой электрических дорожек. Контактирующие с воздухом участки закрыли диэлектриком. Контактное окончание шлейфа покрыли графитом, что обеспечивает безопасность печатных дорожек при взаимодействии с контактами разъема. Проверили дорожки на каждом отпечатке на отсутствие короткого замыкания, разрывов и сопротивление.

Изготовление клеевого слоя и установка мембран-0

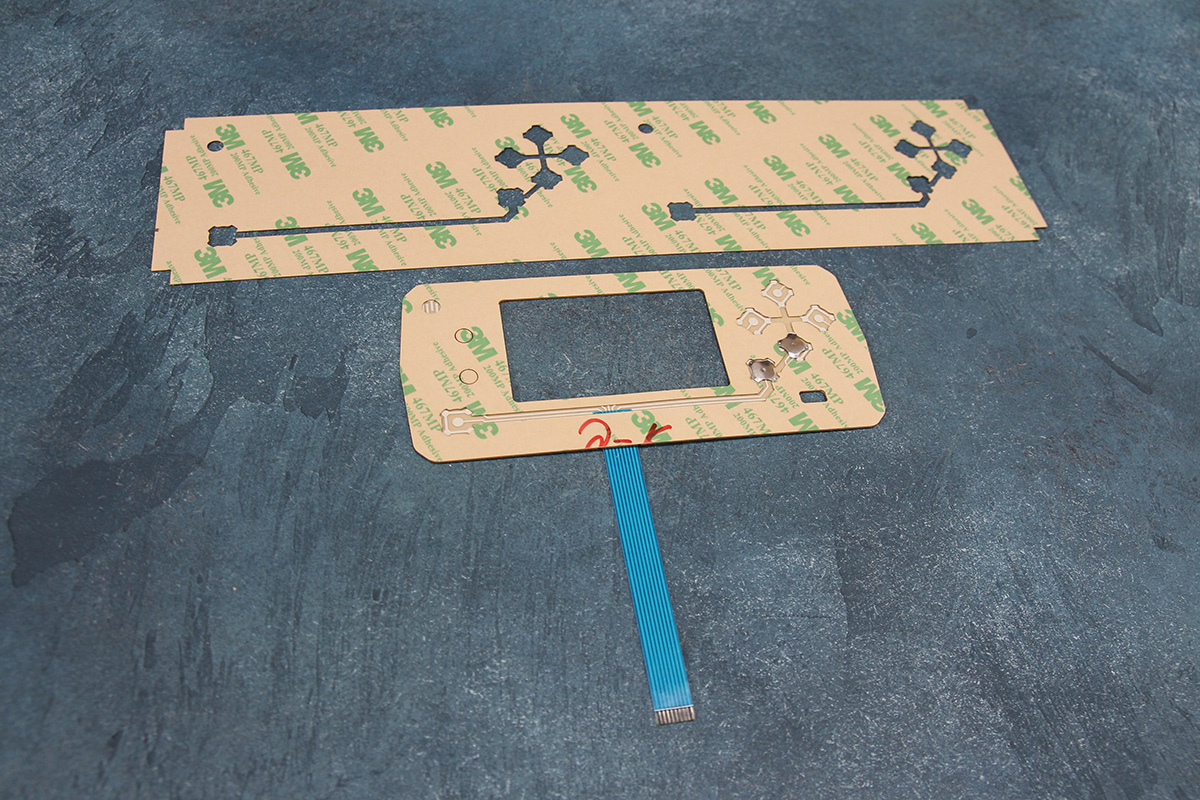

Изготовление клеевого слоя и установка мембран

На лазерном станке вырезали безосновный клей марки 3М 7952MP. Установили 10мм мембраны (с усилием нажатия 220гр) на места контактов в печатной ПЭТ-плате.

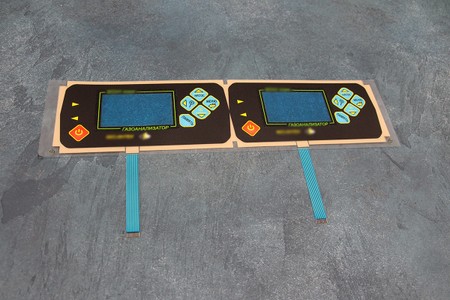

Изготовление пленочной панели-0

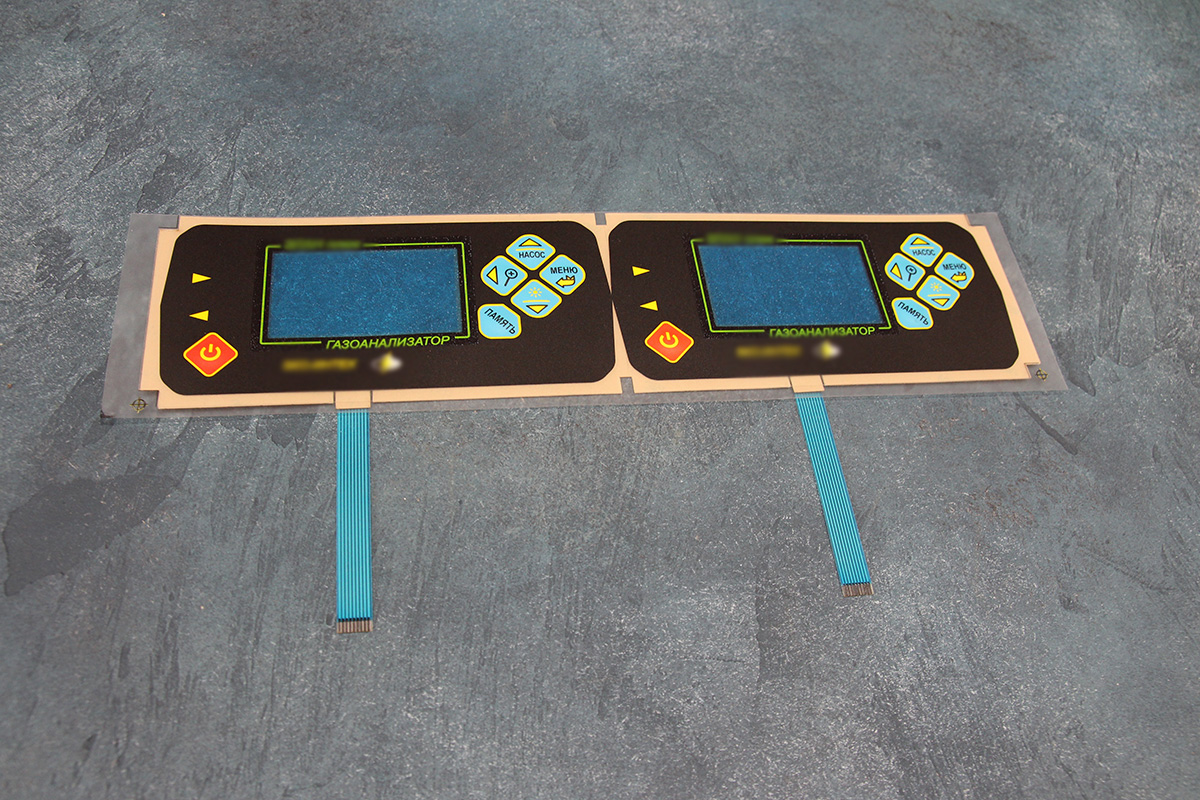

Изготовление пленочной панели

Методом шелкографии в 7 цветов нанесли изображение на пленочную лицевую панель и перекрыли окно просветления лаком для обеспечения прозрачности. (Шелкография позволяет наносить изображение любых цветовых оттенков с точной передачей цвета без искажений. Изображение получается долговечным и устойчиво к температурным и природным воздействиям.)

Финальная сборка изделия-0

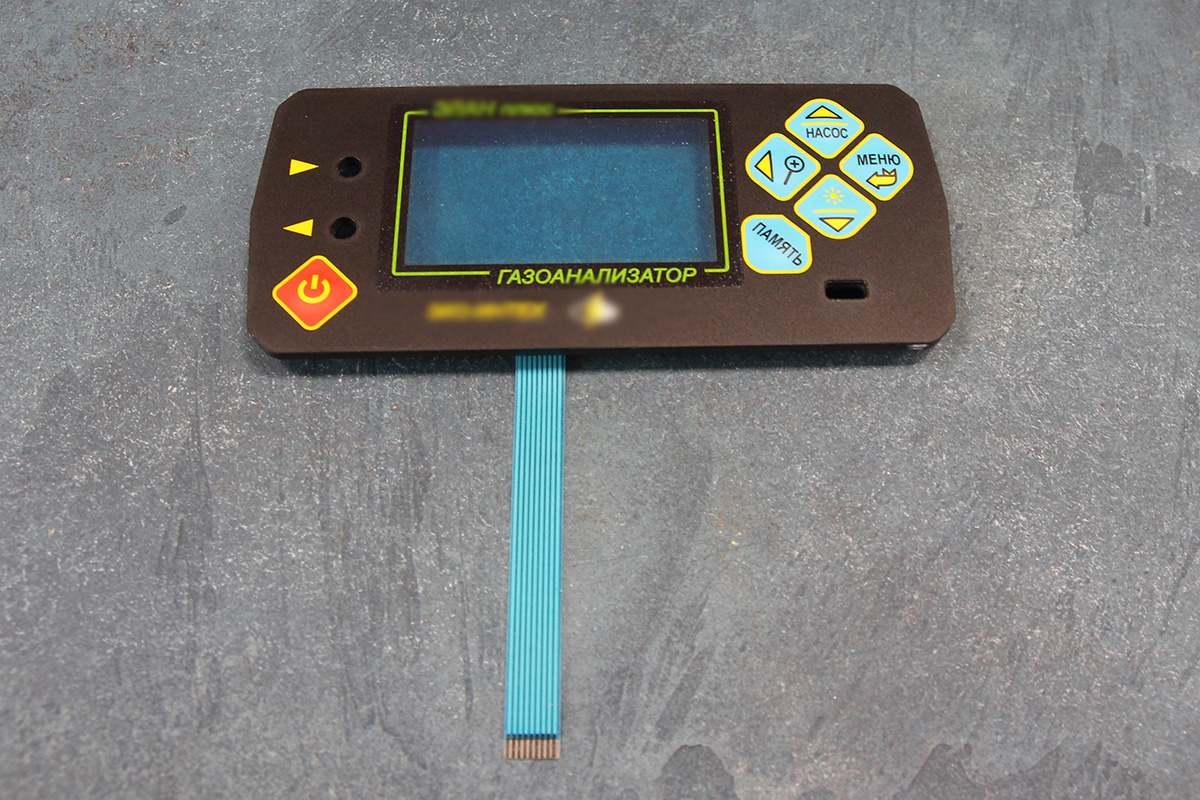

Финальная сборка изделия

Собрали готовое изделие. Специалист ОТК проверил изделие, упаковал в воздушно-пузырьковую пленку и транспортировочную коробку. Заказчик получил свой заказ на 14-ый рабочий день после размещения заказа.
