Лицевая панель управления с пленочной клавиатурой

Используемые материалы: Алюминиевая панель: 6.0 мм сырой алюминий АМГ2, запрессовочные шпильки CFHC-M4-16 и FH-M4-15, порошковая краска RAL 7035 муар. Пленочная мембранная клавиатура: лавсан F150, клей марки 3М, металлические мембраны 12.2 с усилием 350гр.
Технологии: фрезеровка алюминия, запрессовка метизов, порошковая покраска, шелкография, печатная электроника, лазерная резка.
Для нашего заказчика (НИИ), занимающегося разработкой и производством автоматизированного электротехнического оборудования, мы изготовили опытный образец панели управления диспетчерской системы учета АСУ ТП.
Изготовление основания панели из алюминия

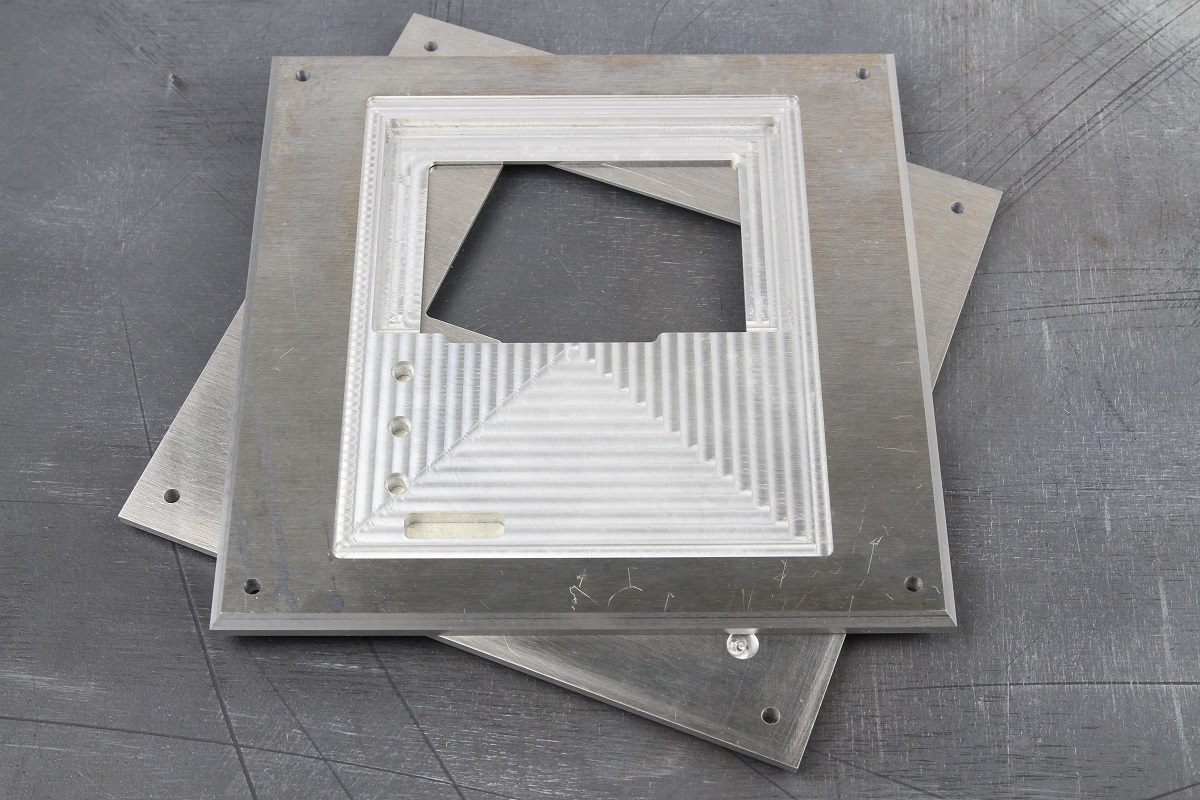

Из 6.0 мм сырого алюминия марки АМГ2 отфрезеровали основание панели управления. По периметру панели сняли фаску в 45 градусов.

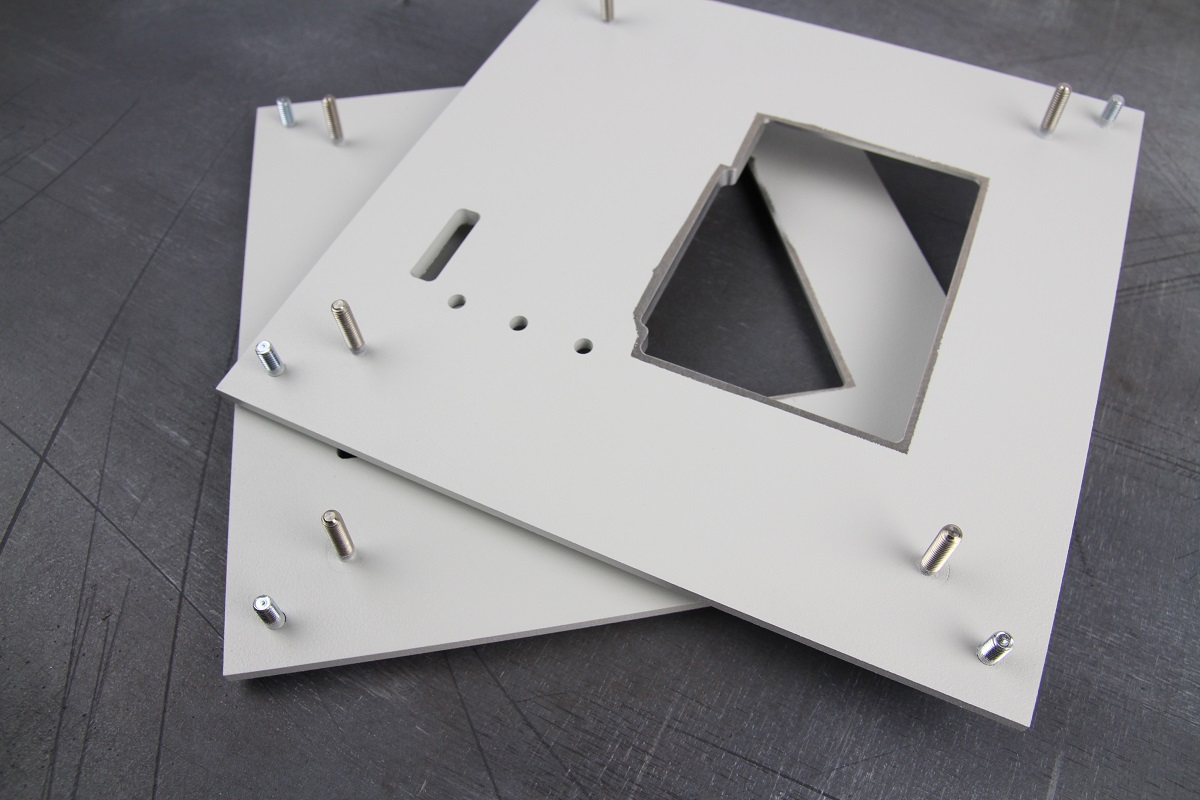

Запрессовка метизов (фото сделано после порошковой покраски)

С оборотной стороны установили 8 шпилек CFHC-M4-16 и FH-M4-15 для крепления панели к корпусу устройства.

Покраска алюминиевой панели

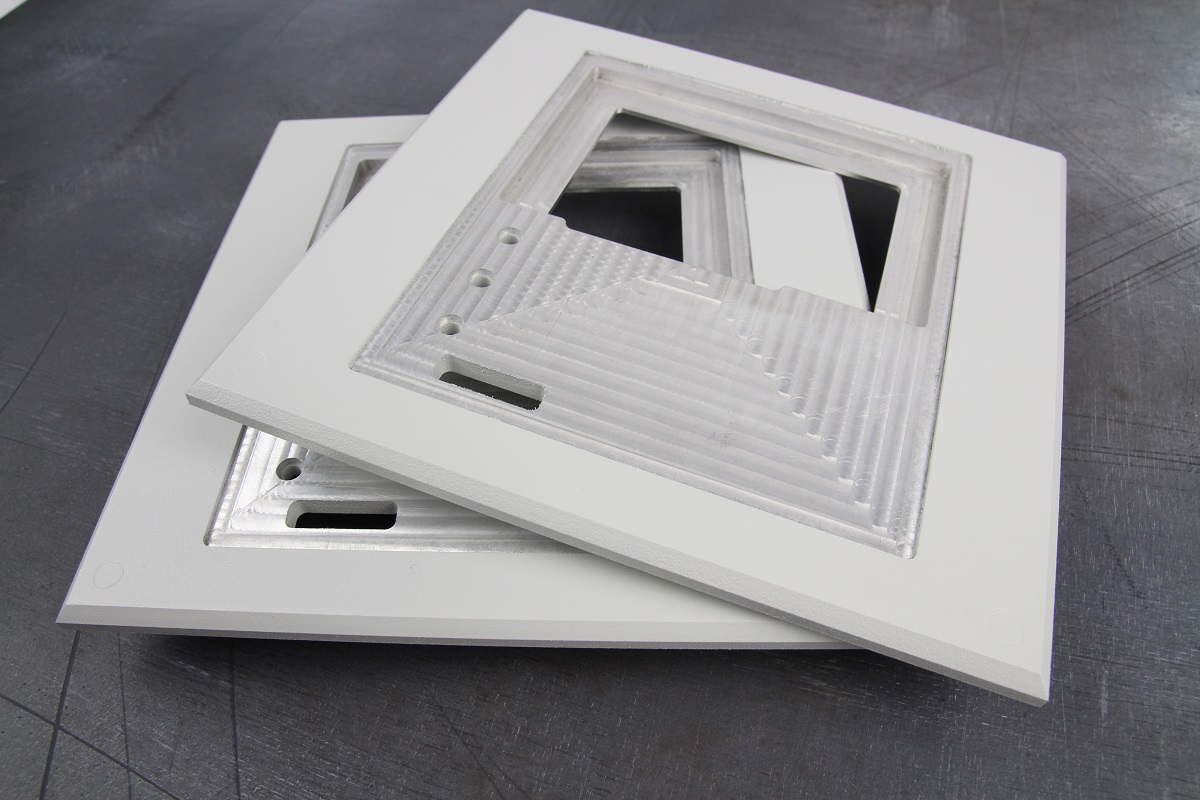

Защитили посадочное место для клавиатуры, метизы и окно с внутренней стороны панели. В порошковой камере нанесли краску белого цвета RAL 7035 с текстурой муар.

Изготовление лицевой части пленочной клавиатуры. Формовка.

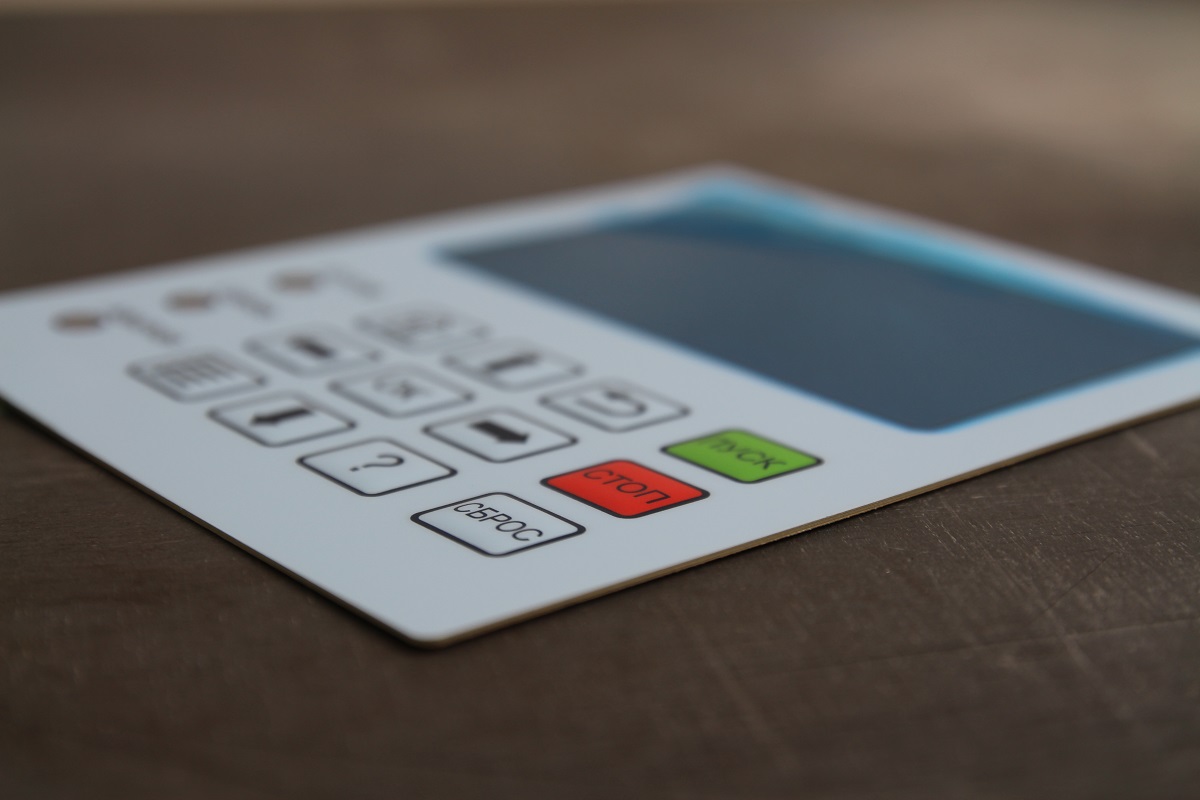

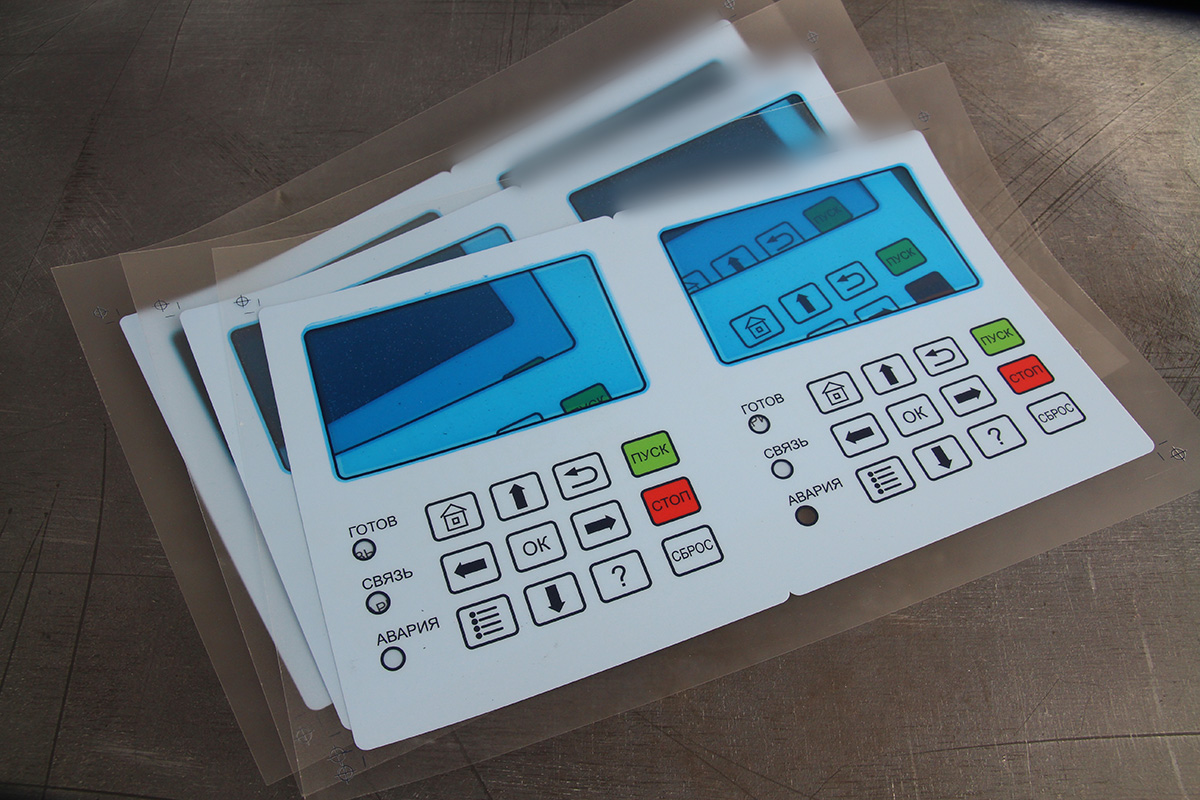

На матовом лавсане F150 методом шелкографии в 4 цвета изготовили пленочную лицевую панель. Выполнили термо-вакуумную формовку кнопок.

Изготовление пленочной клавиатуры

На участке шелкографии на ПЭТ-пленке изготовили печатную электрику с применением токопроводящей пасты, диэлектрика и графита (нет фото). Сделали промежуточный контроль работоспособности электрики.

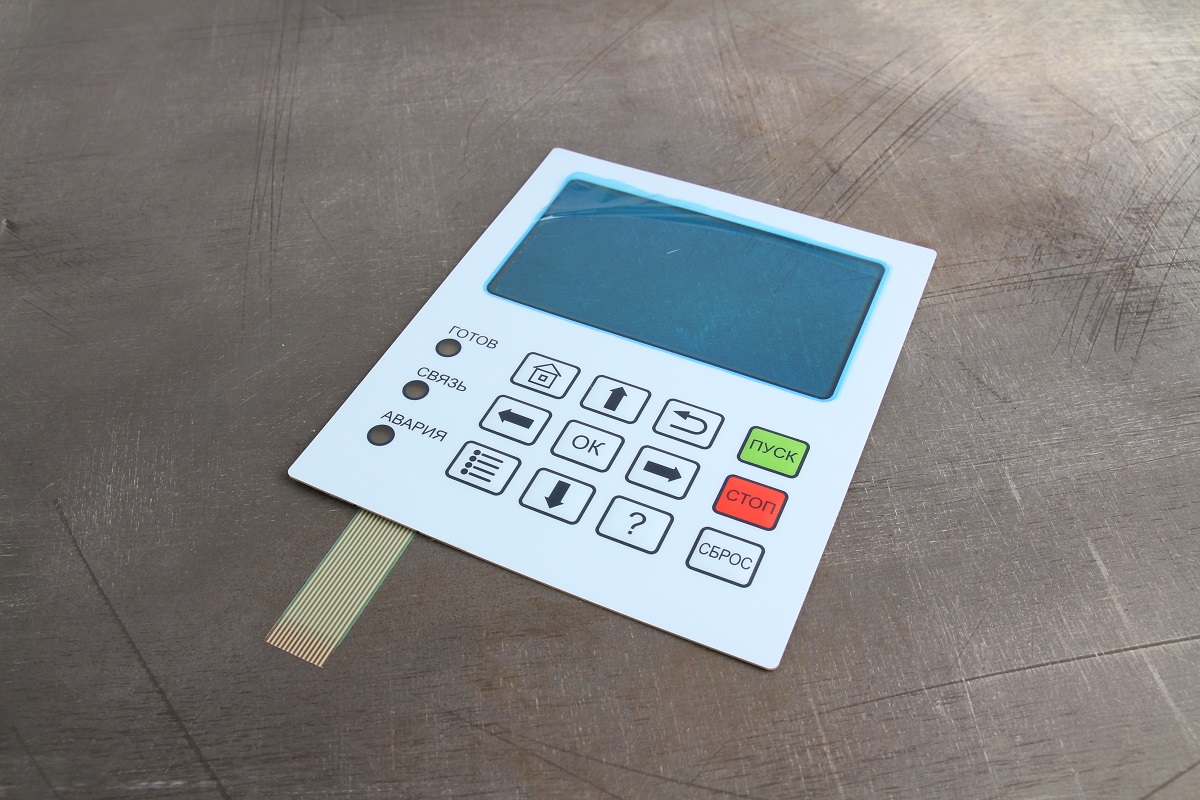

На лазерном ЧПУ-станке нарезали клеевые слои марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общую сборку (нет фото). На участке сборки собрали слои пленочной клавиатуры с монтажом металлических 12 мм мембран (усилие 350 гр.).



Проверка ОТК

Сборка готового изделия заказчиком будет проводиться непосредственно у себя на производстве, поэтому пленочная клавиатура и панель из алюминия поставляются раздельно.

Сотрудник ОТК проверил мембранную клавиатуру и алюминиевую панель на предмет соответствия техническому заданию от заказчика. Упаковал в воздушно-пузырьковую пленку, передал на доставку. Заказчик получил панель управления через 2 дня.

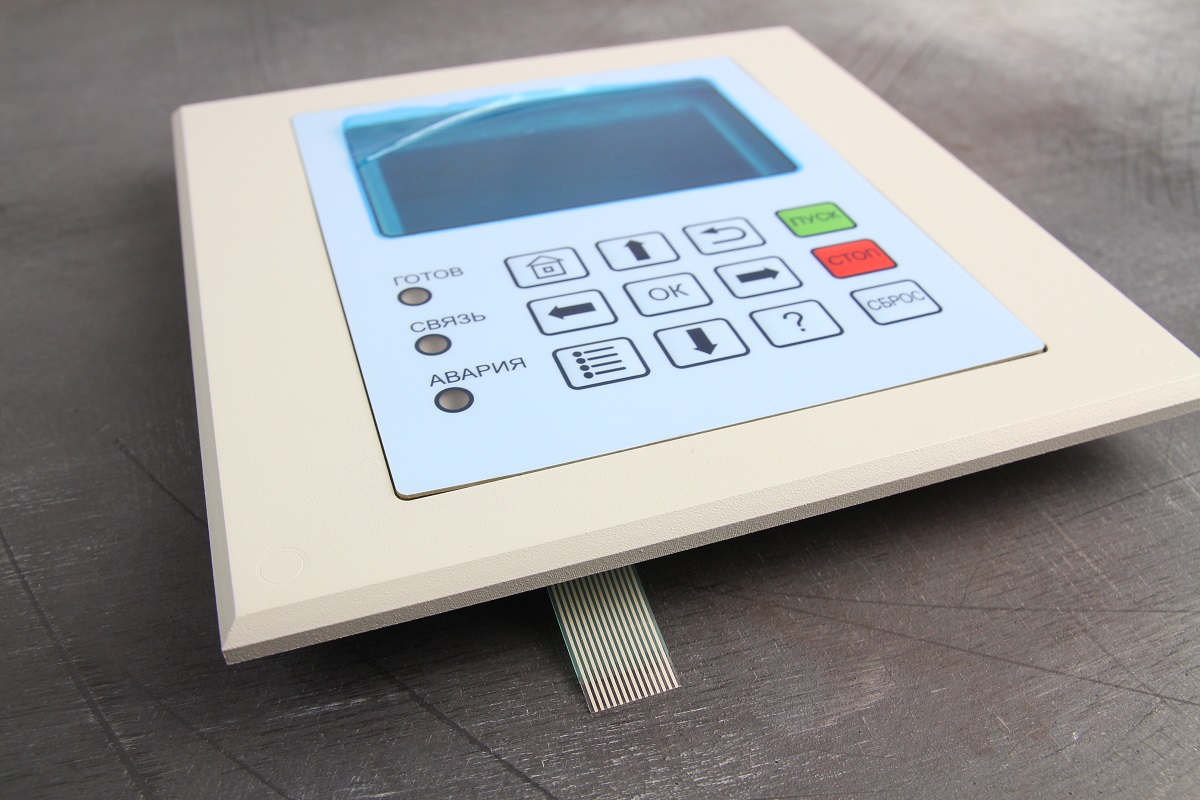

Лицевая панель управления с пленочной клавиатурой.
