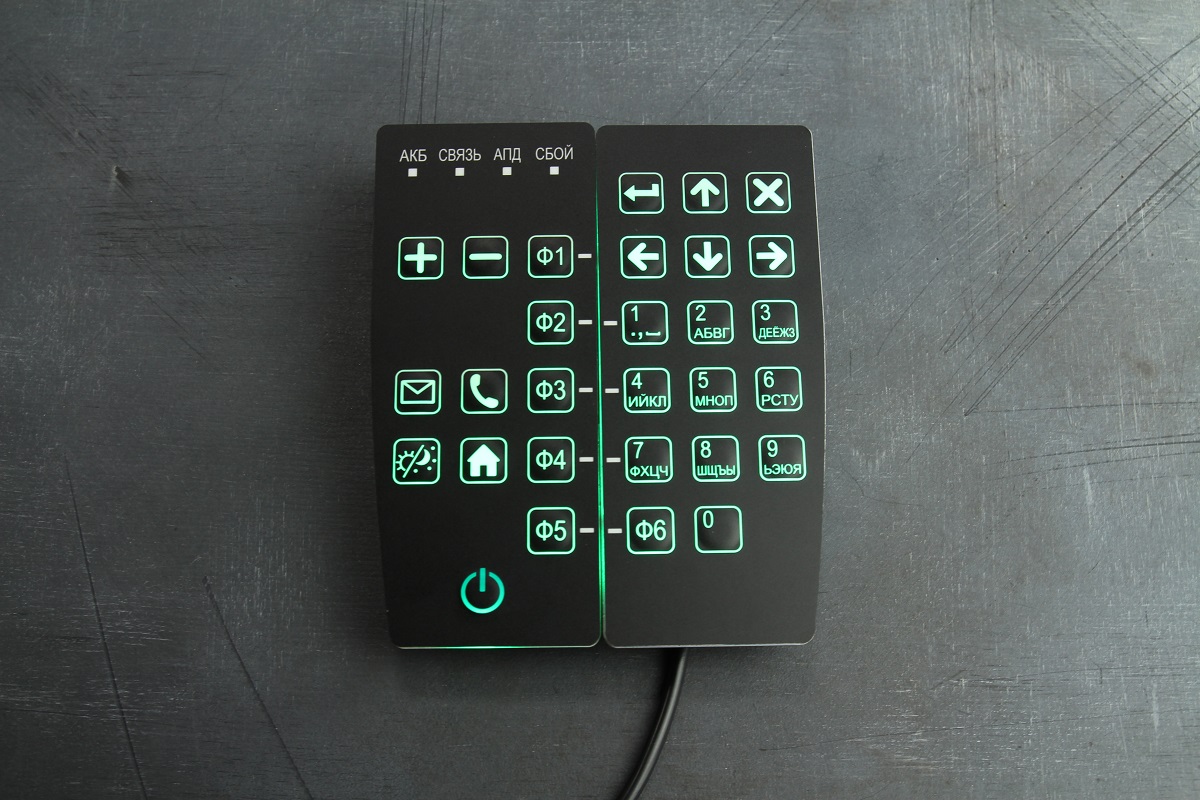

Панель управления с пленочной клавиатурой

Панель управления с пленочной клавиатурой

Используемые материалы:
2.0 мм сырой алюминий марки Д16АТ, силикон, Лавсан F150, клей 3М 7952, ПЭТ СТ-5, металлические мембраны 12,2 мм (усилие 350), светодиоды зеленые, резисторы, винт М1 6х3.

Технологии:
изготовление пленочных клавиатур, шелкография (печатная электроника), фрезеровка алюминия, лазерная резка, изготовление световодов и толкателей, доработка печатной платы.

Для сферы военного приборостроения мы изготавливаем панели управления для мобильного комплекса управления навигации.
Изготовление основания для панели управления-0

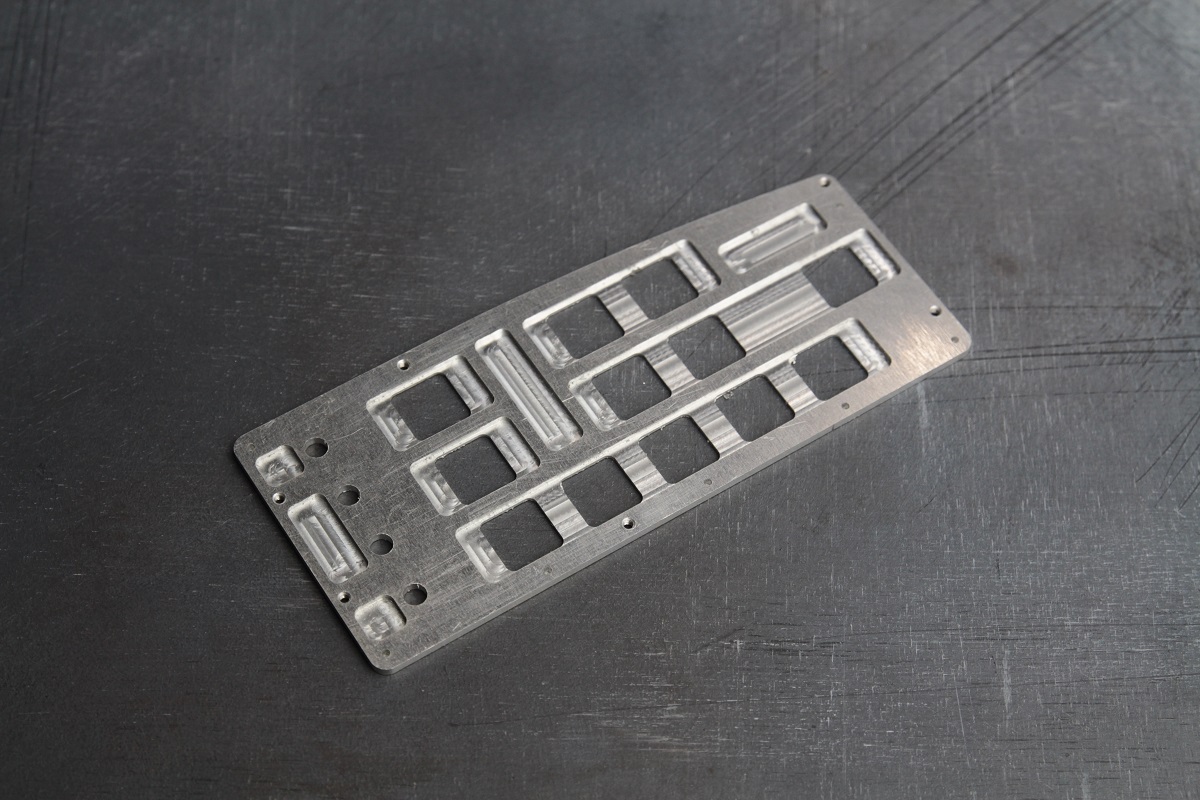

Изготовление основания для панели управления

На ЧПУ-станке отфрезеровали 2.0 мм алюминий Д16АТ с выборкой 1,35 мм. По периметру сделаны 6 отверстий и нарезана резьба М2 для монтажа платы к алюминиевому основанию. Алюминиевые пластины будут служить жестким основанием панели управления.

Изготовление световодов-толкателей-0

Изготовление световодов-толкателей

Изготовили специальные световоды толкатели для кнопок.

Изготовление лицевой пленочной панели-0

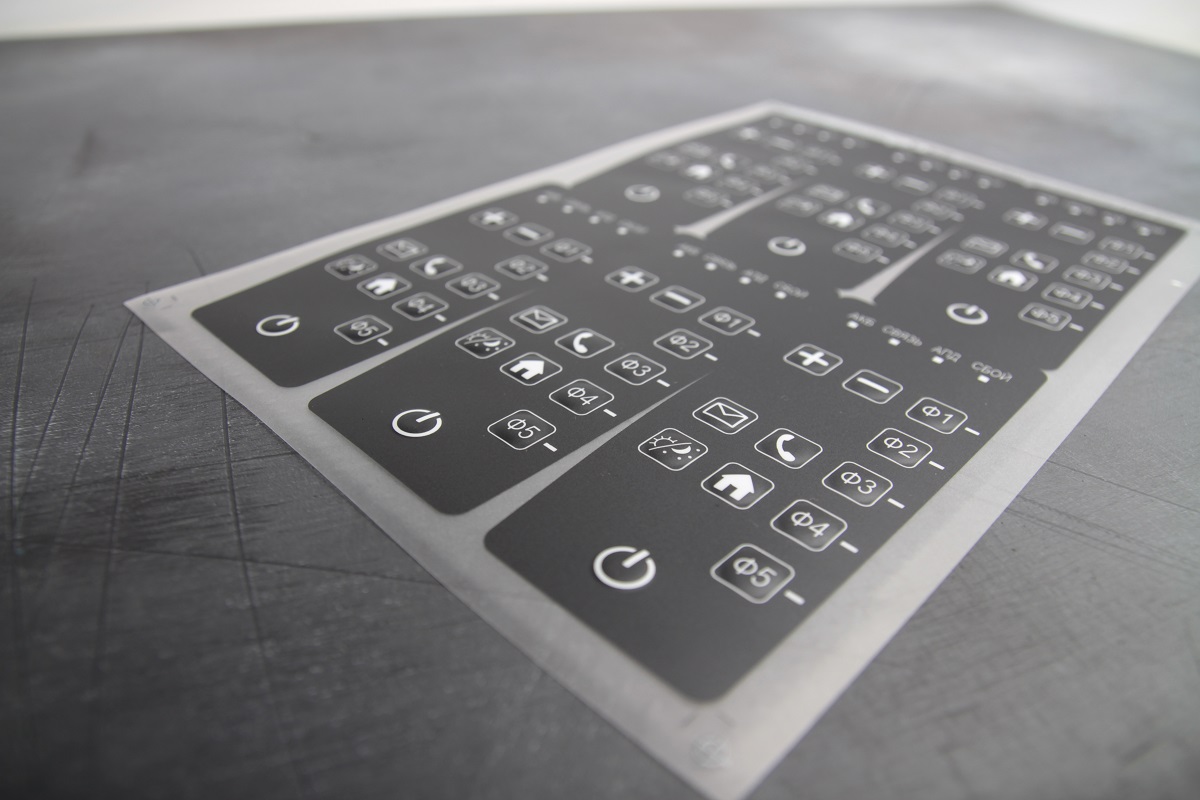

Изготовление лицевой пленочной панели

Из матового лавсана F150 методом шелкографии в 3 цвета изготовили пленочную панель. За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая, “формовка”, “пуклевка”).

Изготовление клеевого слоя-0

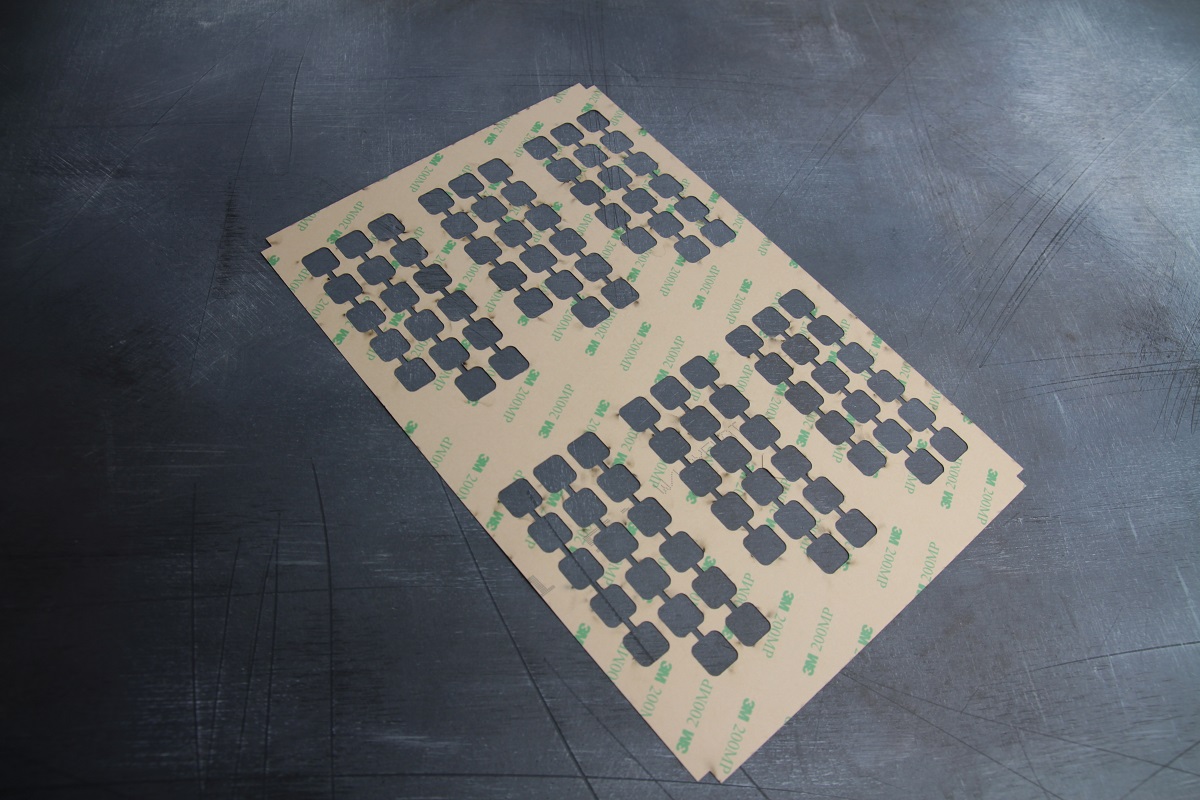

Изготовление клеевого слоя

На лазерном станке нарезали специальный клей марки 3М. Клеевые слои будут дополнительно соединять слои пленочной клавиатуры (лицевую пленочную панель с металлическим основанием, прижимной слой из ПЭТ с печатной платой, печатную плату с световодами-толкателями).

Изготовление шлейфа-0

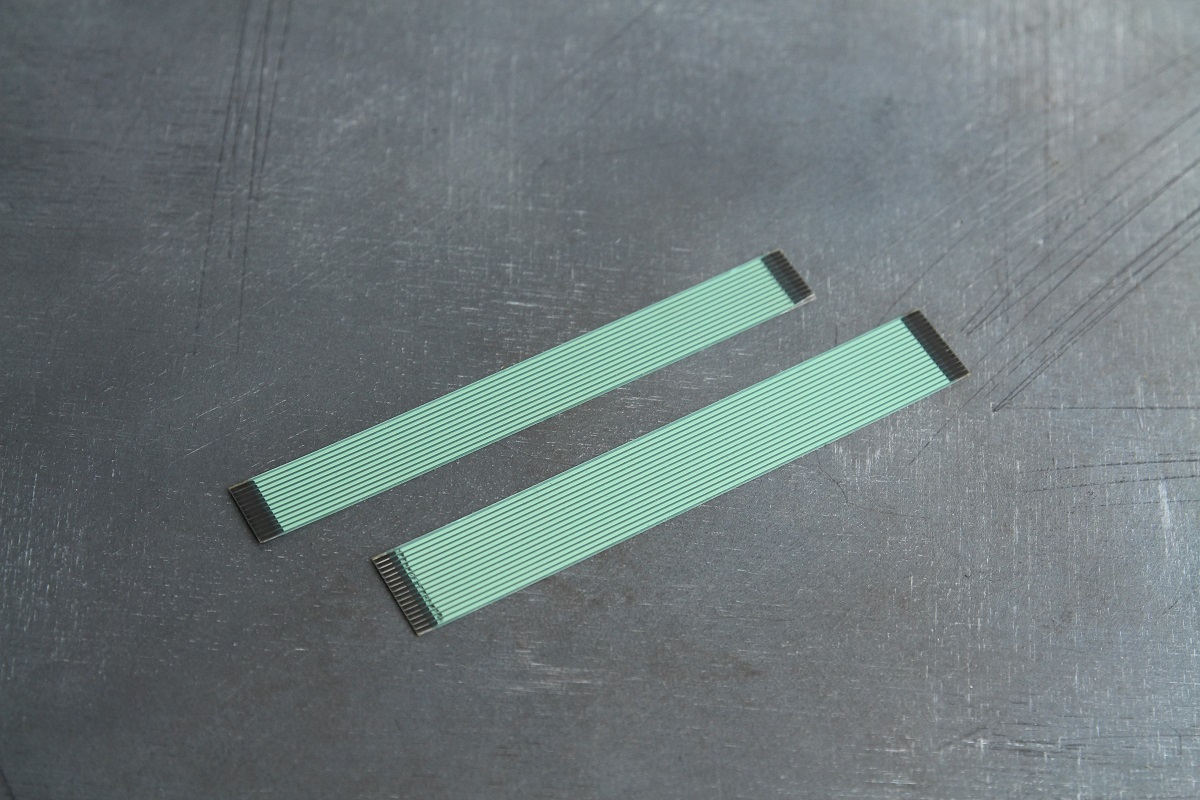

Изготовление шлейфа

Методом шелкографии с использованием компонентов печатной электроники сделали шлейфы на 16 контактов с шагом 1 мм. На концах шлейфа сделаны утолщения до 0,3мм. Шлейф служит для соединения панели управления непосредственно с прибором.

Монтаж компонентов на печатную плату-0

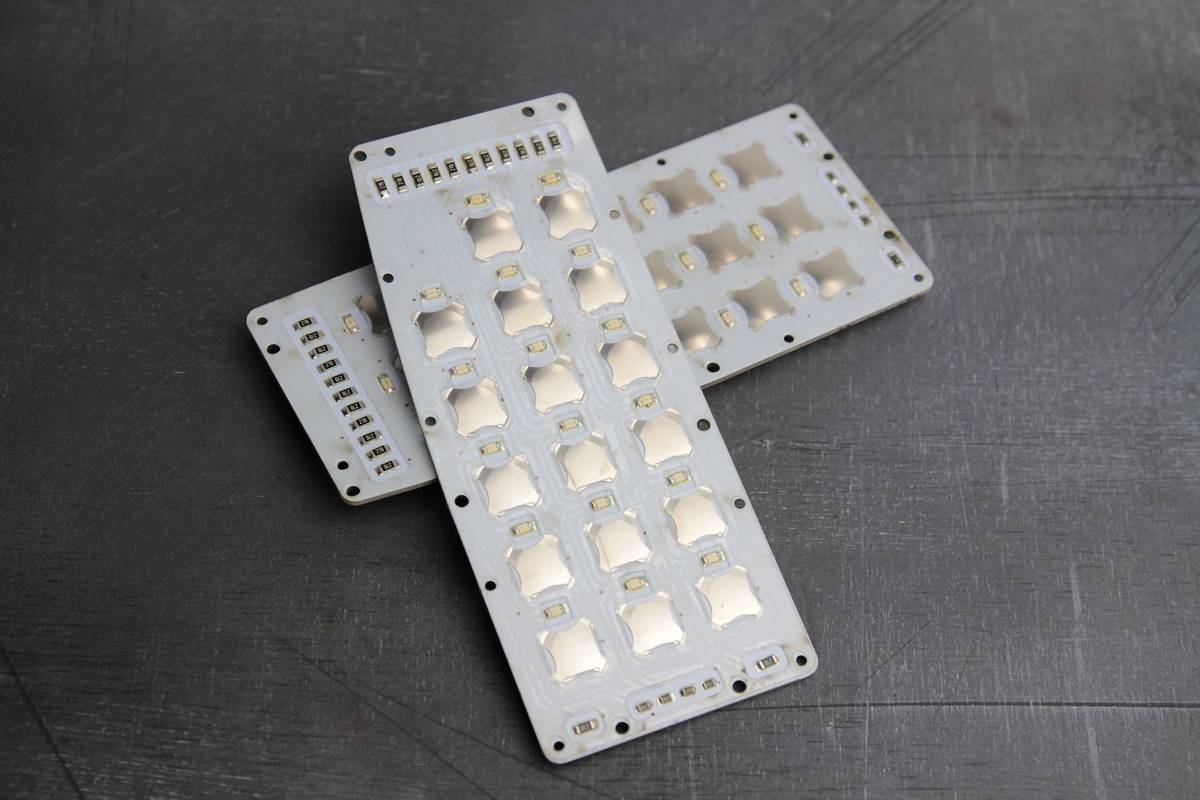

Монтаж компонентов на печатную плату

На ранее заказанных печатных платах выполнили напайку резисторов, светодиодов и разъема под кабель FFC.

Сборка и ОТК-0

Сборка и ОТК

На участке сборки собрали из составных частей готовое изделие. Проверили работоспособность светодиодов и электрики. Сотрудники ОТК проверили готовые изделия на предмет соответствия техническому заданию. Партию из 25 панелей управления бережно упаковали и передали на доставку. Заказчик получил свой заказ через 2 дня.
