Панель управления с пленочной клавиатурой на печатной плате

Панель управления с пленочной клавиатурой на печатной плате

Используемые материалы:
лавсан F150, клеи марки 3М, ПЭТ-пленка СТ-5, светодиоды, металлические мембраны 12 мм (усилие 350 гр.), 2.5 мм сырой алюминий Д16АТ, печатная плата, шпильки запрессовочные FH-M3-12, FH-M3-15.

Технологии:
шелкография, печатная электроника, SMD-монтаж, лазерная резка, фрезеровка алюминия, запрессовка метизов.

Для российского производителя маркировочных принтеров мы производим панель управления с пленочной клавиатурой на печатной плате и светодиодной подсветкой.
Изготовление лицевой пленочной панели-0

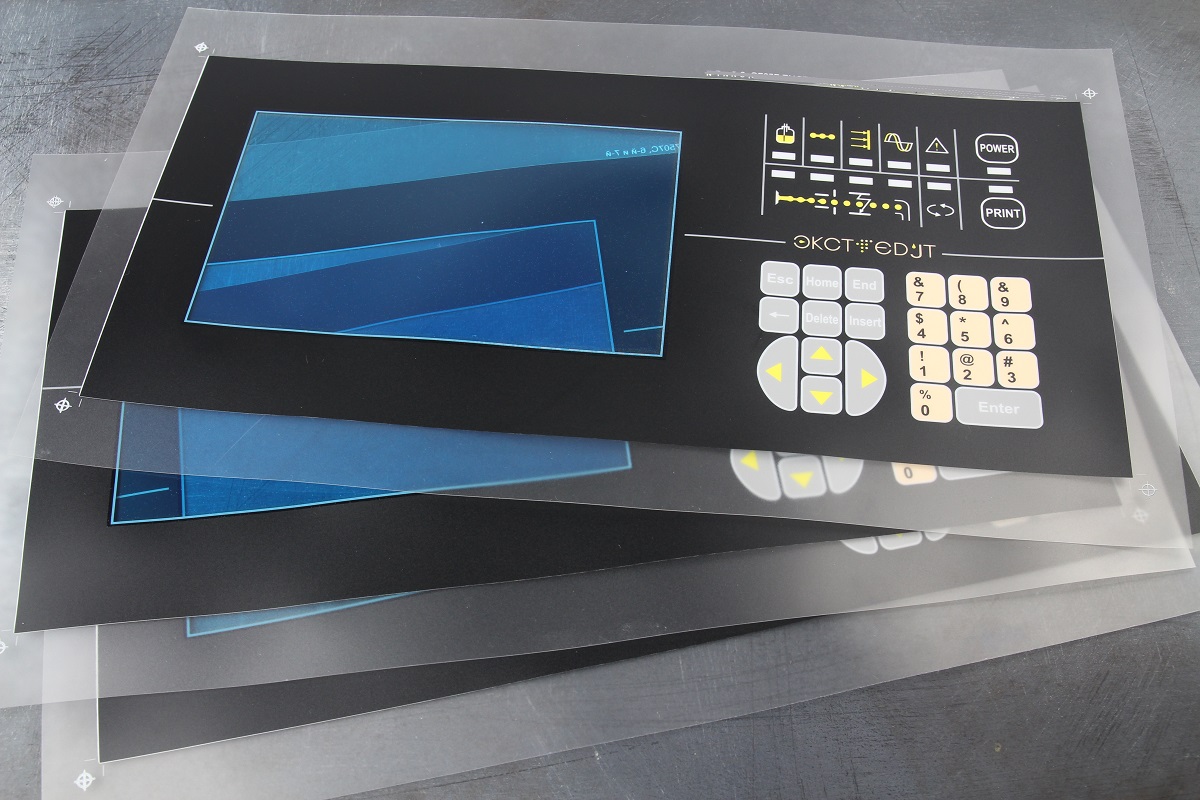

Изготовление лицевой пленочной панели

Методом шелкографии в 7 цветов на лавсане F150 изготовили пленочную лицевую панель.

Формовка-0

Формовка

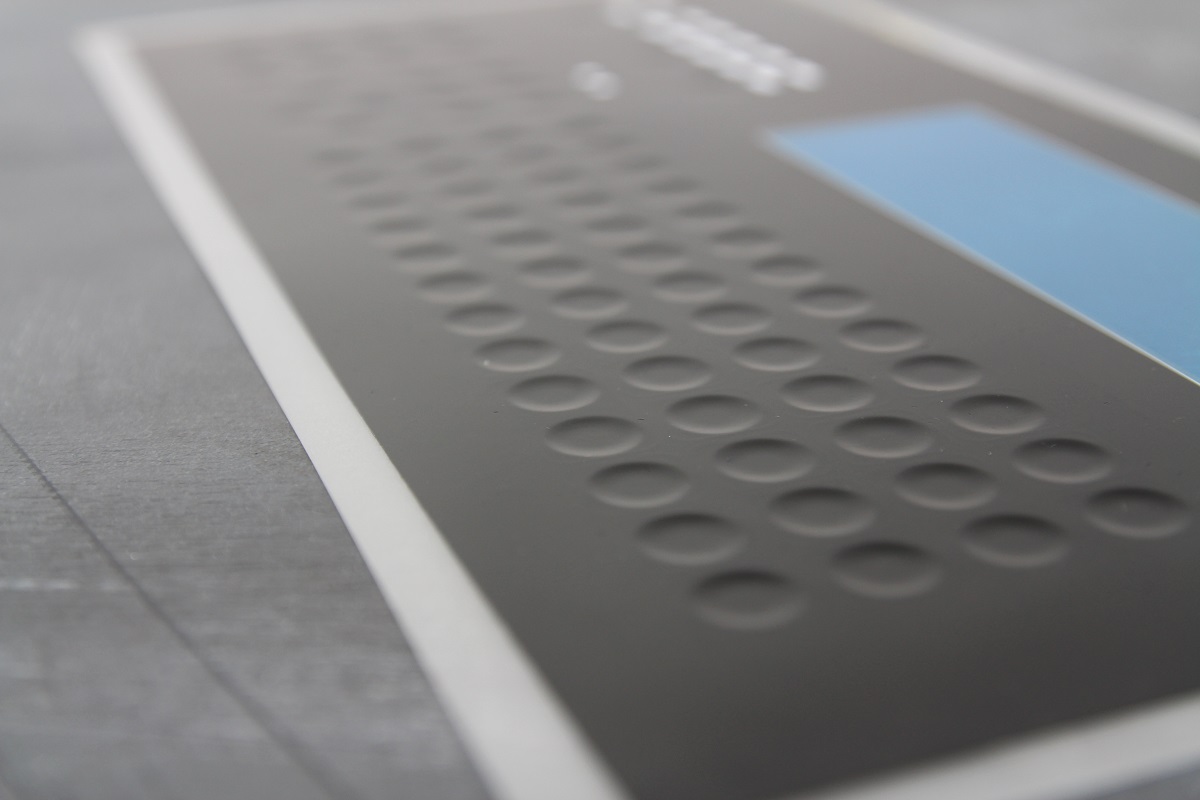

За счет вакуума и нагрева сделали на пленке выпуклую форму кнопок (так называемая, “формовка”, “пуклевка”).

Изготовление печатной электроники-0

Изготовление печатной электроники

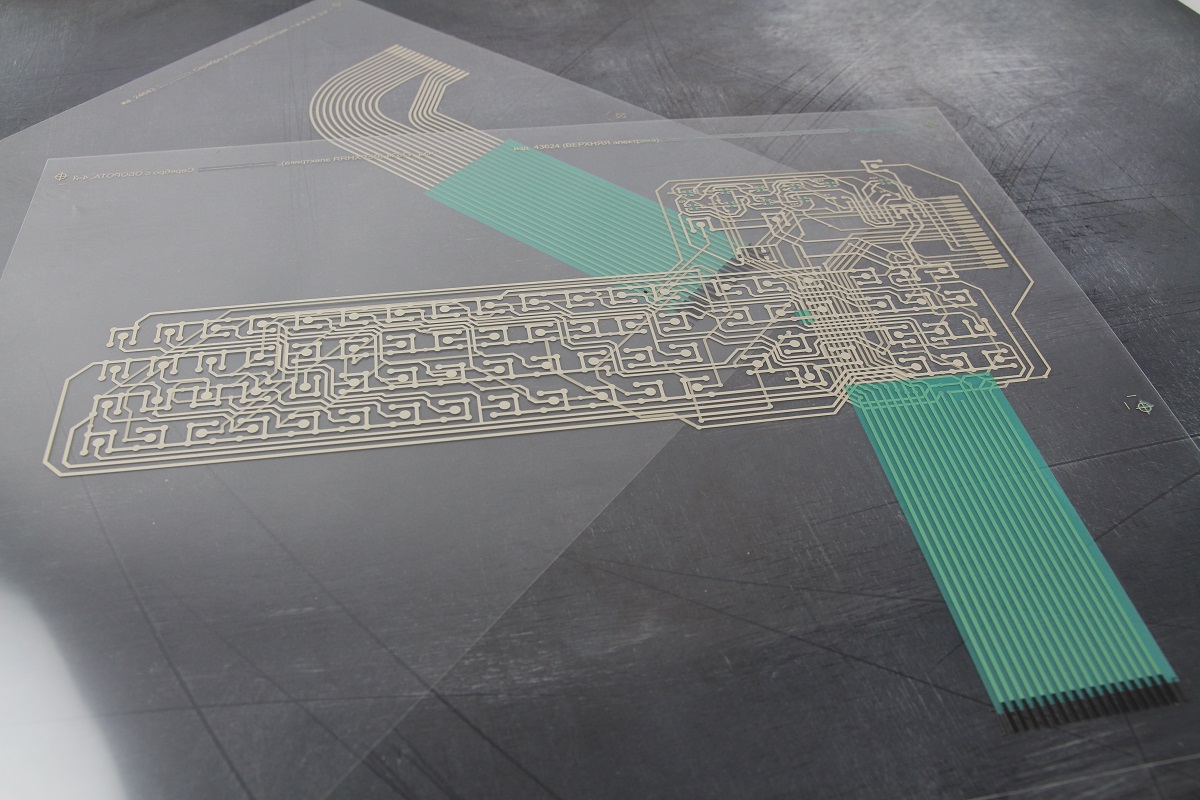

На участке шелкографии на ПЭТ-пленке изготовили несколько слоев печатной электрики с применением токопроводящей пасты, диэлектрика и графита. На участке сборки сделали промежуточный контроль работоспособности электрики.

Нарезка клеев и прижимного слоя-0
Нарезка клеев и прижимного слоя-1
Нарезка клеев и прижимного слоя-2

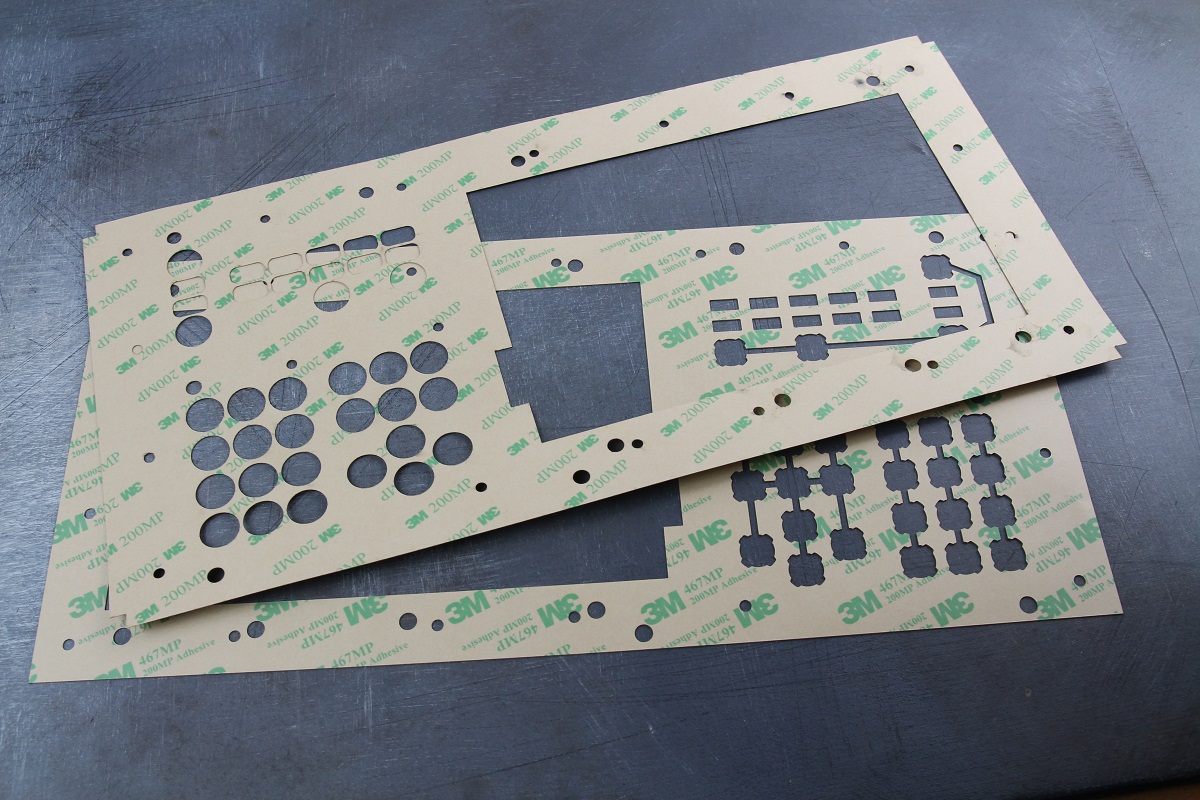

Нарезка клеев и прижимного слоя

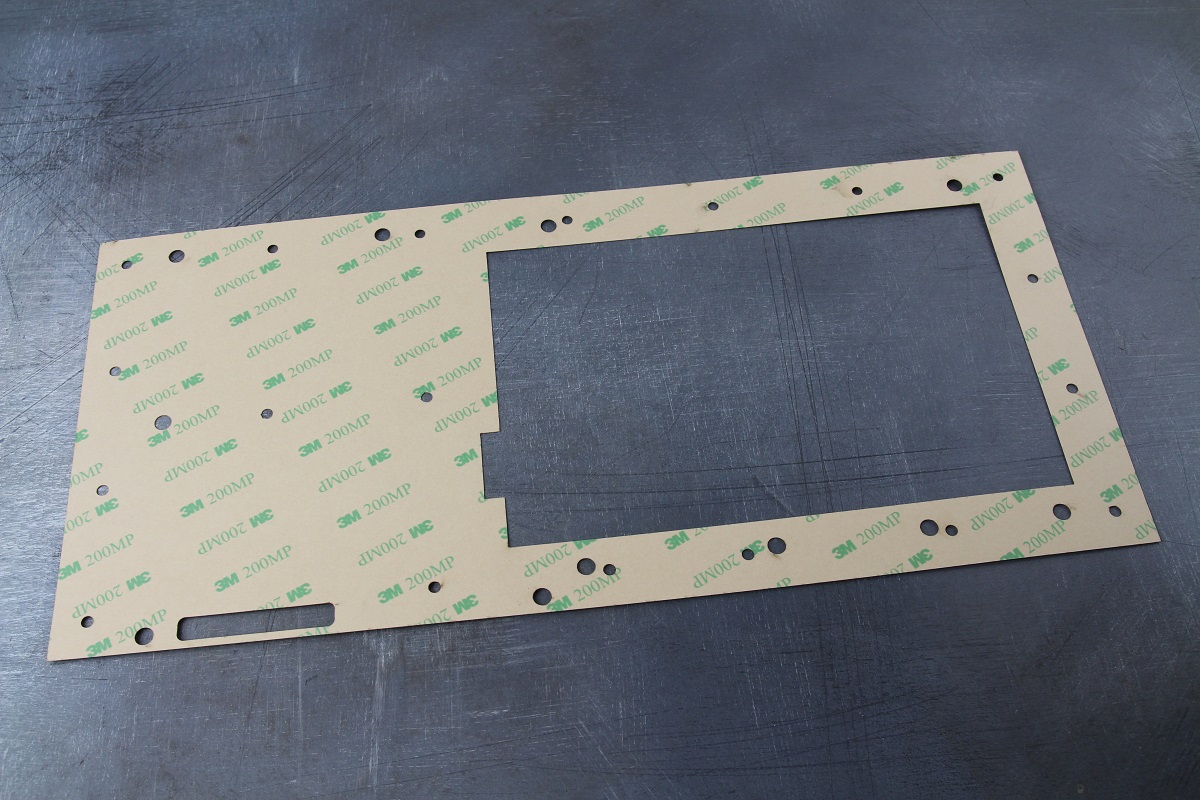

На лазерном ЧПУ-станке нарезали 3 вида клеевых слоев марки 3М, за счет которых будут соединяться слои пленочной клавиатуры в общий “бутерброд”, а также ПЭТ-пленку в качестве прижимного слоя для фиксации металлических мембран.

Фрезеровка основания-0

Фрезеровка основания

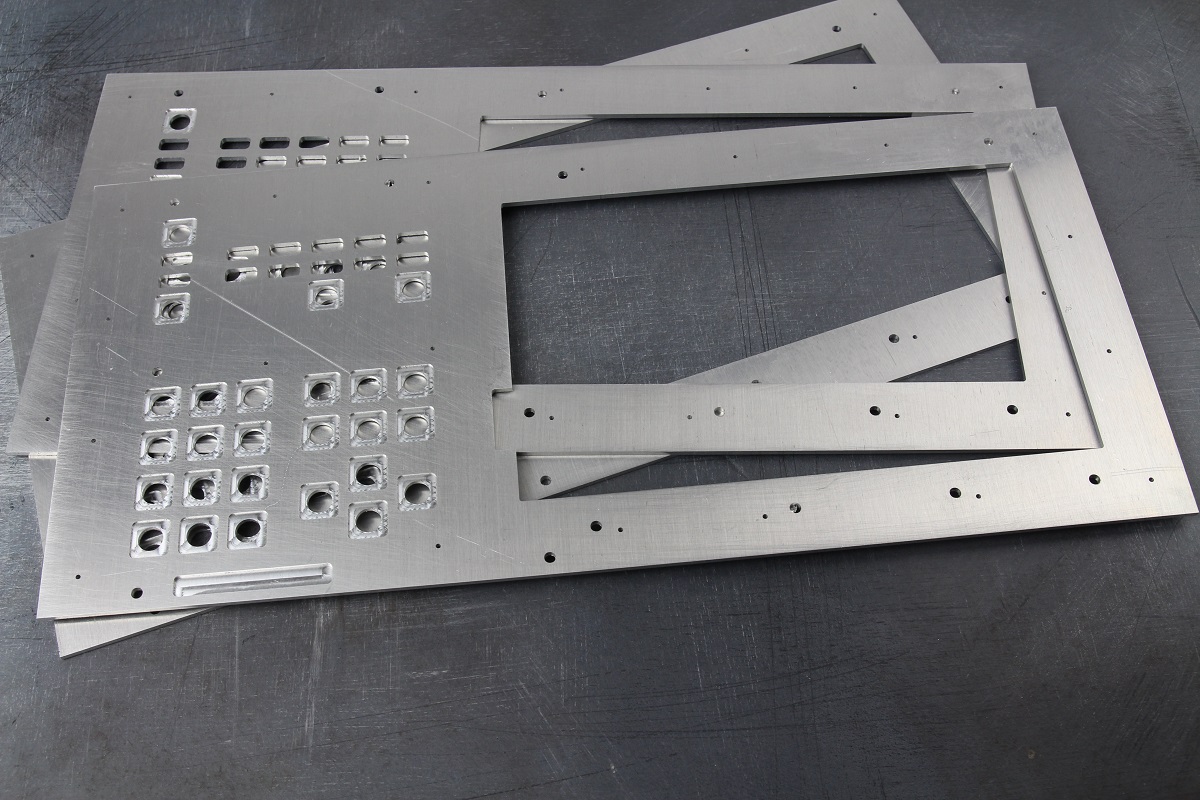

Из 2.5 мм сырого алюминия марки Д16АТ на фрезерном ЧПУ-станке изготовили панель, которая будет служить “жестким” основанием пленочной клавиатуры.

Запрессовка метизов-0

Запрессовка метизов

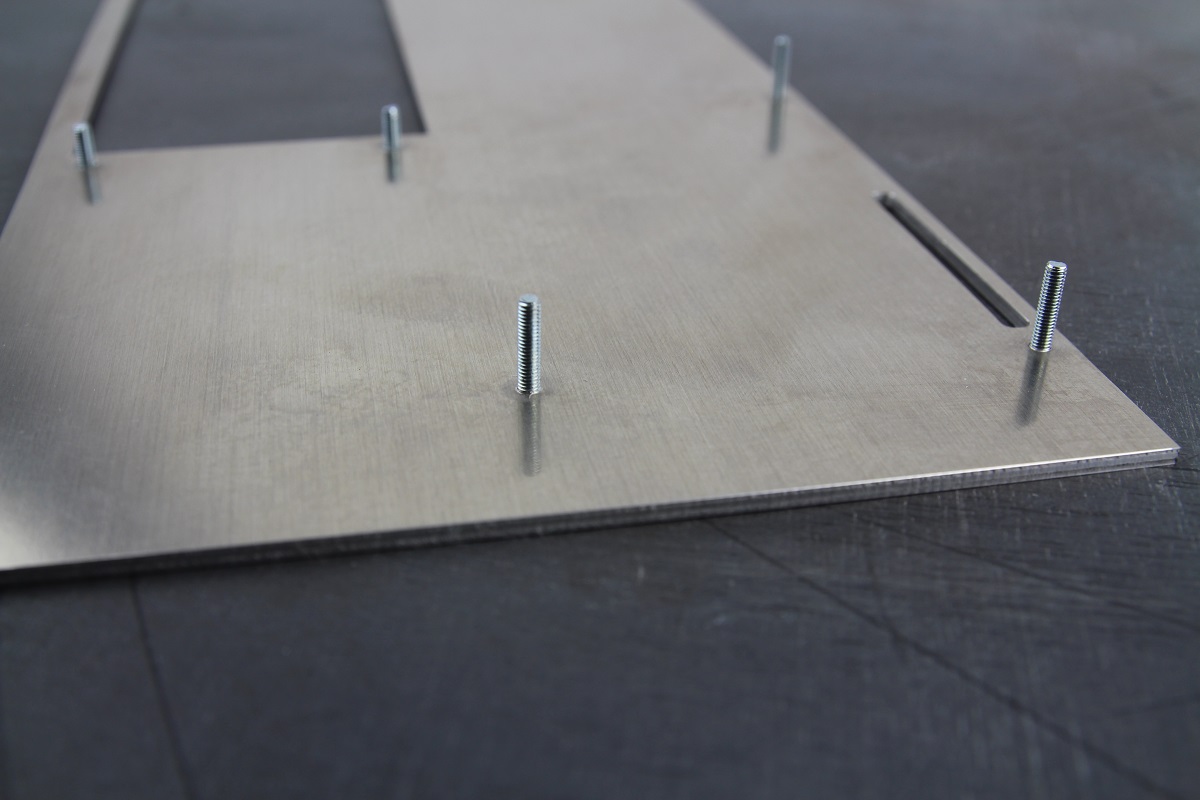

В алюминиевую панель запрессовали шпильки FH-M3-12 и FH-M3-15.

Изготовление световодов-толкателей-0

Изготовление световодов-толкателей

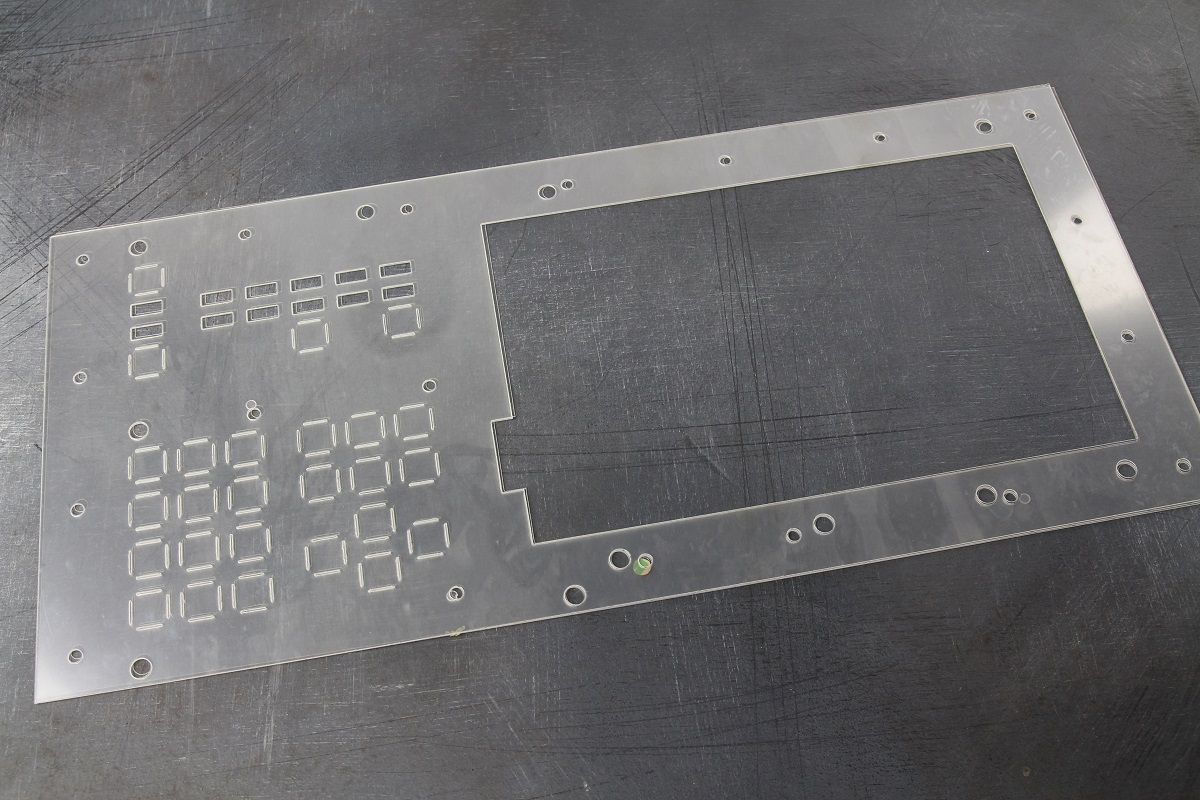

Из 2.0 мм прозрачного акрила изготовили специальные световоды толкатели для кнопок.

Доработка печатной платы-0
Доработка печатной платы-1

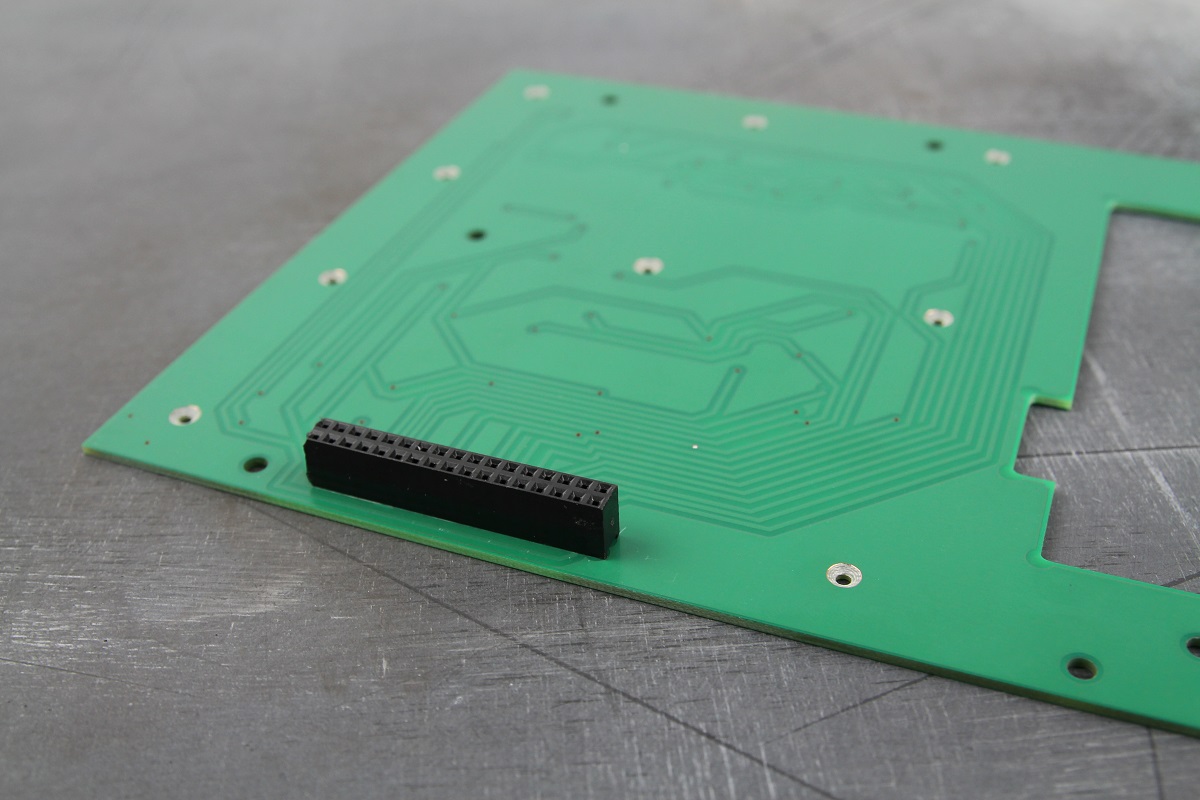

Доработка печатной платы

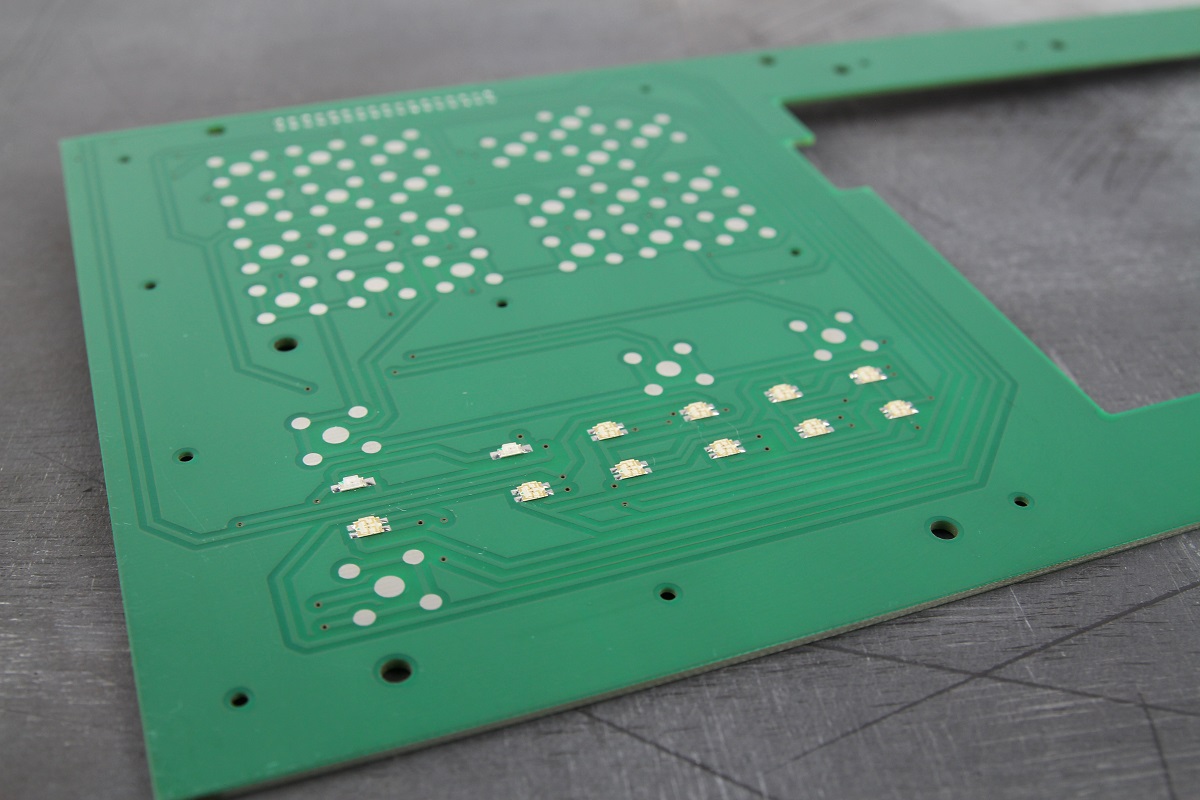

На ранее заказанных печатных платах выполнили напайку резисторов, светодиодов и разъема на плату.

Сборка изделия, ОТК и доставка-0

Сборка изделия, ОТК и доставка

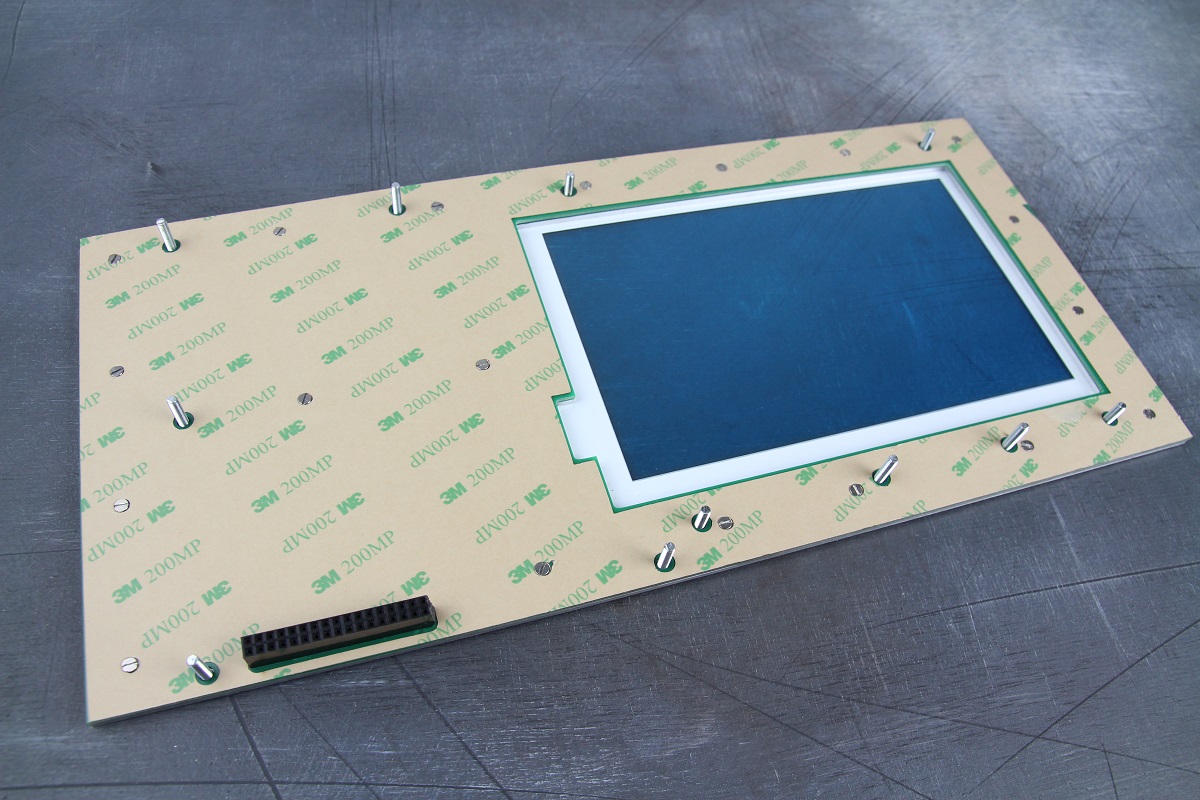

С помощью клея 3М 7953 собрали алюминиевое основание приборной панели и слои пленочной клавиатуры. С внутренней стороны алюминиевую панель соединили при помощи клея 3М 7952 с печатной платой. Панель вместе с толкателями и платой собрали на потайной винт М2х4. Проверили работоспособность электрики и светодиодов.

На участке ОТК провели визуальный контроль и соответствие техническому заданию. Упаковали в воздушно-пузырьковую пленку.

Заказчик получил партию панелей управления через 23 дня.
