Пленочная панель управления на печатной плате с активной светодиодной подсветкой

Пленочная панель управления на печатной плате с активной светодиодной подсветкой

Используемые материалы:
Лавсан Autotex F150, клеи 3M, АБС-пластик, печатная плата, SMD-компоненты, ПЭТ пленка.

Технологии:
разработка и изготовление печатной платы, фрезеровка АБС-пластика, нанесение изображения методом шелкографии, лазерная резка.

Один из наших заказчиков (отечественное медицинское научно-производственное предприятие) разрабатывало медицинский прибор для диагностики отклонений по зрению. Нам представилась возможность разработать панель управления для медицинского прибора.
Изготовление печатной платы-0

Изготовление печатной платы

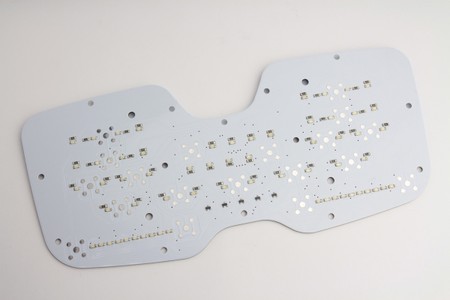

Разработали и изготовили печатную плату. Установили smd-компоненты (светодиоды и резисторы) на собственной линии автоматического поверхностного монтажа. Смонтировали разъем на собственном участке ручного монтажа. Выполнили первую проверку работоспособности платы.

Нарезка клеевого слоя и установка мембран-0

Нарезка клеевого слоя и установка мембран

На лазерном станке вырезали разделительный клей, установили мембраны на плату и смонтировали внутренние слои клавиатуры.

Фрезеровка основания панели-0

Фрезеровка основания панели

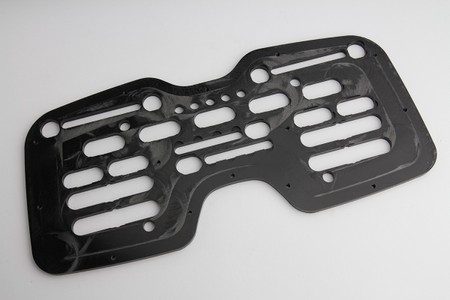

Отфрезеровали АБС-пластик, который будет использоваться в качестве жесткого светоразделяющего слоя, нарезали в нем резьбу.

Изготовление пленочной панели-0

Изготовление пленочной панели

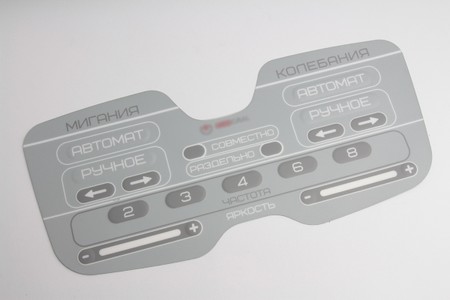

Методом шелкографии в 4 цвета нанесли изображение на пленочную лицевую панель.

Изготовление кнопок-0

Изготовление кнопок

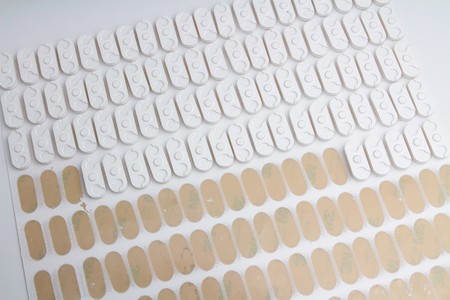

Отфрезеровали будущие толкатели-световоды кнопок.

Сборка изделия-0

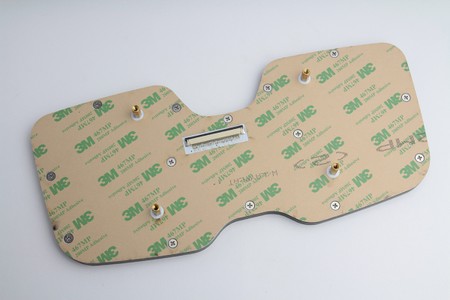

Сборка изделия

Смонтировали лицевую пленочную панель на жесткое основание из пластика. Установили крепежные латунные стойки, световоды-толкатели.

Итоговая проверка работоспособности-0

Итоговая проверка работоспособности

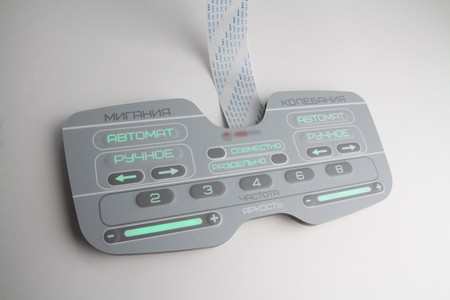

Провели итоговую проверку работоспособности кнопок и светодиодной подсветки панели управления. На фото - готовое изделие.
